Absperrklappe Item 270-474

Absperrklappe Item 270-474

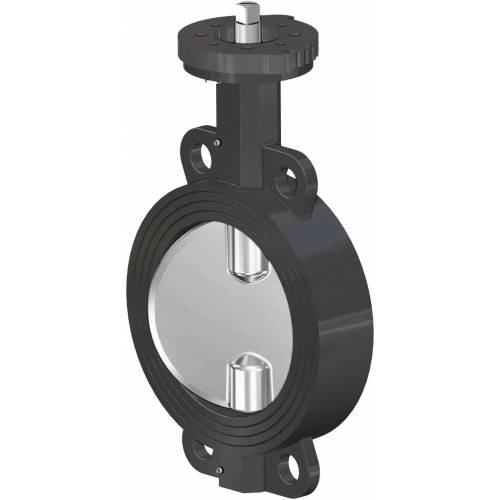

Absperrklappe „Metall-Metall“ als Zwischenflanschausführung „Wafer“

ITEM 270
Gehäuse: Gusseisen
Klappenscheibe: Gusseisen*
ITEM 474
Gehäuse: CF8M
Klappenscheibe: CF8M

KONFIGURIEREN Steuerung
INFORMATIONEN ANFORDERN
SEITE DRUCKEN
  • eigenschaften
  • abmessungen
  • werkstoffe

STANDARDAUSFÜHRUNGEN:
- Absperrklappe Serie 270: Gehäuse und Klappenscheibe aus Gusseisen.*
- Absperrklappe Serie 474: Gehäuse und Klappenscheibe aus CF8M.

- Erhältlich: von DN 40 bis DN 200 PN10 - PN16 - ANSI 150
- Standardflansch: PN10 - PN16 - ANSI 150
- Baulängen genormt nach ISO 5752.
- Kopfflansch gemäß Norm ISO 5211.
- Ventile mit Metalldichtung dienen zur Absperrung von Abgasen, Industrieofenrauch, in Heizkraftwerken mit Betriebstemperaturen von -50°C bis +100°C.
- Betriebsdruck: PN 16 bar für DN 40÷200
- Die Dichtheit dieser Absperrklappe umfasst Verluste mit einem geschätzten Wert von 1,5-2%.

*CF8M für Ventile bis einschließlich DN100

AUSFÜHRUNGEN AUF ANFRAGE:
- Ausführungen von DN 40 bis DN 400 bei Betriebstemperaturen von -50°C bis +500°C.
- Für weitere Informationen wenden Sie sich an unsere technische Abteilung.

ZERTIFIZIERUNGEN:
ATEX-Ausführung gemäß der EU-Richtlinie 2014/34/EU, bei Bestellung anzufordern.

Mit doppeltwirkendem pneumatischem Antrieb
DN [mm]
[Zoll]
ArtikelAntrieb
MONTAGEKIT
L [mm]
H [mm]
A [mm]
Kg
DN 40
1" 1/2
DG*XM68
DAN0015411S
KCNADDD5438
159,0
272,2
33
4,2
DN 50
2"
DG*XM69
DAN0015411S
KCNADDD5438
159,0
288,2
43
5,7
DN 65
2" 1/2
DG*XM70
DAN0015411S
KCNADDD5439
159,0
293,2
46
6,7
DN 80
3"
DG*XM71
DAN0030411S
KCNCDDD5440
174,2
308,2
46
7,7
DN 100
4"
DG*XM72
DAN0030411S
KCNCDDD5440
174,2
326,2
52
9,2
DN 125
5"
DG*XM73
DAN0030411S
KCNCDDD5442
174,2
345,2
56
10,8
DN 150
6"
DG*XM74
DAN0030411S
KCNCDDD5442
174,2
354,2
56
11,8
DN 200
8"
DG*XM75
DAN0060412S
KCNDDDD5444
198,0
405,4
60
18,7

Mit einfachwirkendem pneumatischem Antrieb
DN [mm]
[Zoll]
Artikel
Antrieb
MONTAGEKIT
L [mm]H [mm]A [mm]Kg
DN 40
1" 1/2
SG*XM68SRN0015401SKCNADDD5438233,2279,2334,7
DN 50
2"
SG*XM69SRN0015401SKCNADDD5438233,2295,2436,2
DN 65
2" 1/2
SG*XM70SRN0015401SKCNADDD5439233,2300,2467,2
DN 80
3"
SG*XM71SRN0030402SKCNCDDD5441258,8319,4468,6
DN 100
4"
SG*XM72SRN0030402SKCNCDDD5441258,8337,45210,1
DN 125
5"
SG*XM73SRN0030402SKCNCDDD5443258,8356,45611,7
DN 150
6"
SG*XM74SRN0030402SKCNCDDD5443258,8365,45612,7
DN 200
8"
SG*XM75SRN0060401SKCNDDDD5445338,5422,06020,4

* = 270 Absperrklappe aus Gusseisen    * = 474 Absperrklappe aus CF8M
Abmessung der pneumatischen Antriebe unter Berücksichtigung eines Mindestversorgungsdrucks von 5,6 bar(g).

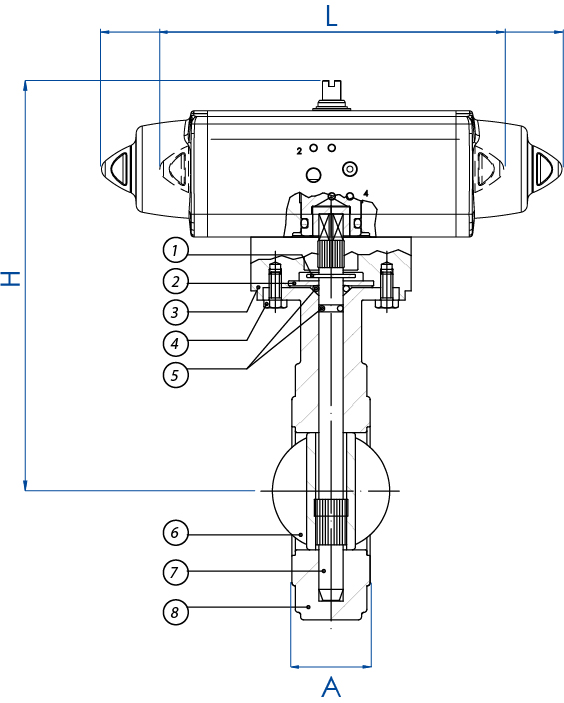

ITEM 270-474 WERKSTOFFE
1) Elastischer Sicherheitsring
Vernickelter Stahl
2) Haltescheibe O-Ring
Vernickelter Stahl
3) Adapter
Beschichtetes Aluminium
4) Schrauben
Vernickelter Stahl
5) O-Ring
FKM
6) Klappenscheibe
Sphäroguss GGG50 - CF8M
7) Antriebswelle
420 S.S. - 303 S.S.
8) Gehäuse
Sphäroguss GGG50 - CF8M
