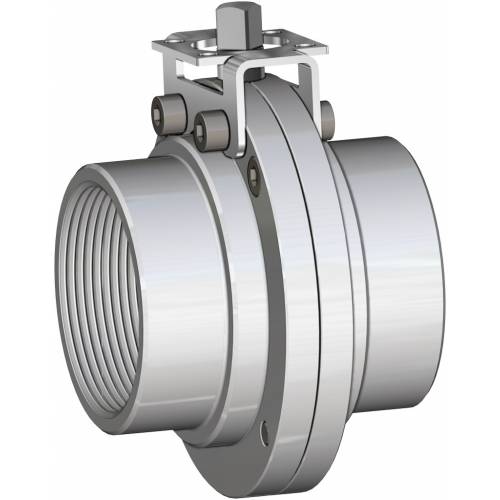

Absperrklappe Item 490-492-493

Absperrklappe Item 490-492-493

Absperrklappe, 2-Wege, mit Gewinde ISO 228/1, DIN 11851, Anschweißenden

ITEM 490
Anschlüsse: Gewinde ISO 228/1,
Werkstoff: 304 S.S.
ITEM 492
Anschlüsse: DIN 11851,
Werkstoffe: 304 S.S.
ITEM 493
Anschlüsse: DIN 11850 Reihe 1,
Werkstoff: 304 S.S.

KONFIGURIEREN Steuerung
INFORMATIONEN ANFORDERN
SEITE DRUCKEN
  • eigenschaften
  • abmessungen
  • werkstoffe
  • diagramme und anlaufmomente

STANDARDAUSFÜHRUNGEN:
- In Gänze aus Edelstahl 304 (Serie 490-492-493) und 316L (Serie 494) hergestellte Absperrklappe.
- Sie ist zur Verwendung bei besonderen hygienischen Anforderungen geeignet.
- Betriebstemperatur: von 0°C bis +150°C
- Betriebsdruck: PN 6
- Betriebsmedien: für Lebensmittelanwendungen.
- Anschlüsse:
      • Gasgewinde gemäß der Norm DIN/ISO 228/1;
      • Gewinde für Lebensmittel gemäß der Norm DIN 11851;
      • zum Stumpfschweißen gemäß der Norm DIN 11850-1;
      • Klemmverbindung BS 4825 (DIN 32676 Reihe C)
- Oberflächenbehandlung: poliert.

AUSFÜHRUNGEN AUF ANFRAGE:
- Gewinde SMS 1146
- MACON-Gewinde
- Klemmverbindung DIN 32676 Reihe A
- Klemmverbindung ISO 2852
- Für weitere Anwendungen wenden Sie sich bitte an unsere Verkaufsabteilung

  • ITEM 490
  • ITEM 492
  • ITEM 493

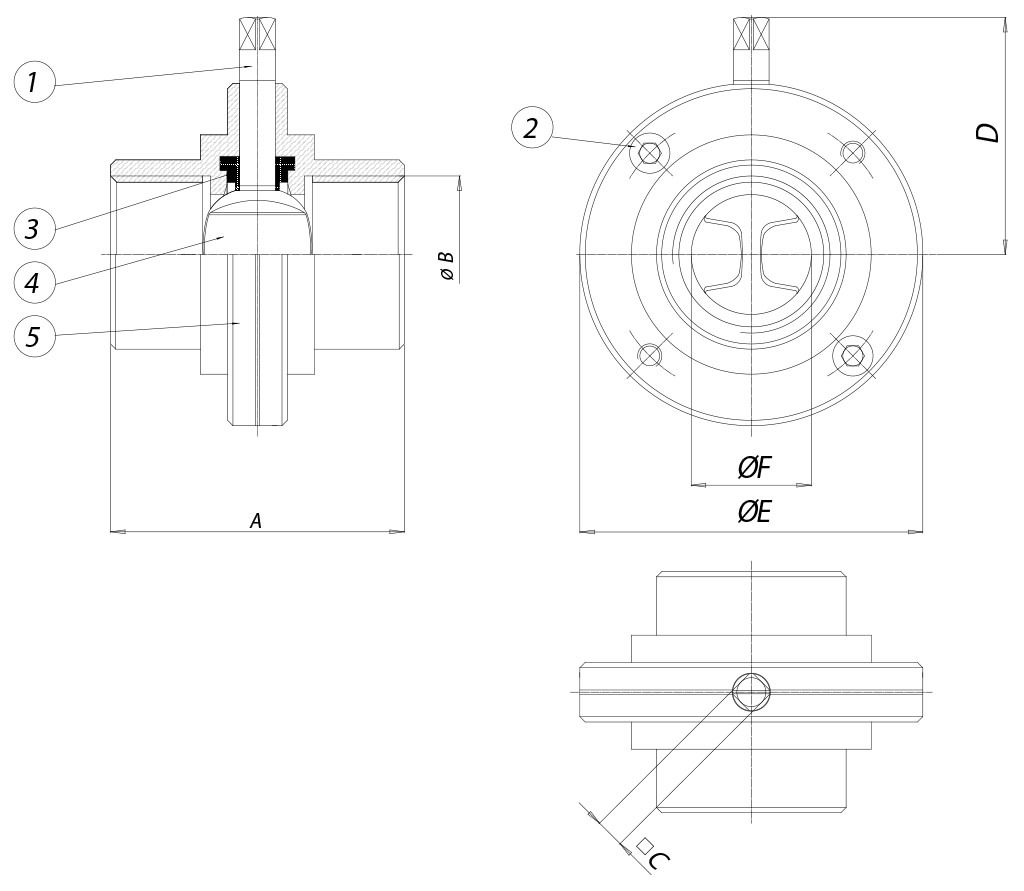

ITEM 490 ISO 228/1

ABMESSUNGEN
BAUGRÖSSE
A
ØB
□C
D
øE
øF
DN [mm]
[Zoll]
DN 25
1"
68
289
58
79
25
DN 32
1" 1/4
76
349
63
85
32
DN 40
1" 1/2
76
409
65
92
40
DN 50
2"
80
529
71
105
50
DN 65
2" 1/2
82
709
81
125
65
DN 80
3"
84
8511
88
137
80
DN 100
4"
88
10411
100
157
100

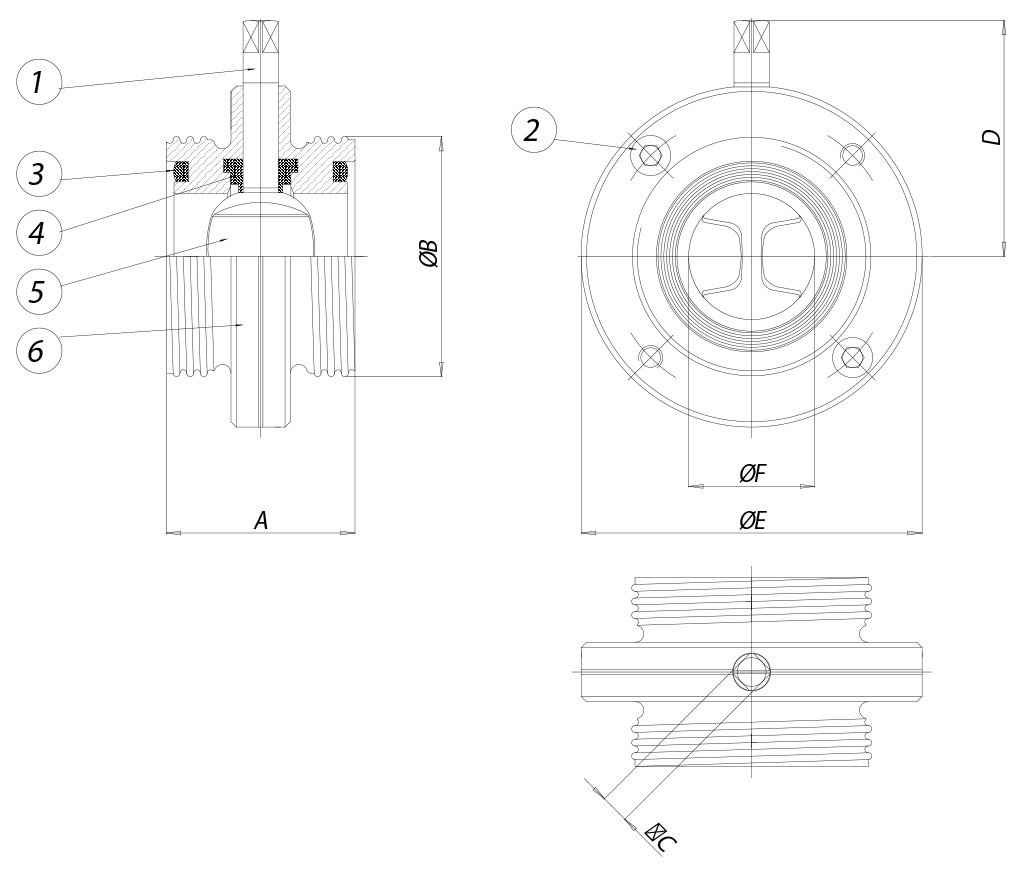

ITEM 492 DIN 11851

ABMESSUNGEN
BAUGRÖSSE
A
ØB
C
D
øE
øF
DN [mm]
[Zoll]
DN 25
1"
68
52X1/6
9
58
79
25
DN 32
1" 1/4
76
58X1/6
9
63
85
32
DN 40
1" 1/2
76
65x1/6
9
65
92
40
DN 50
2"
80
78X1/6
9
71
105
50
DN 65
2" 1/2
82
95x1/6
9
81
125
65
DN 80
3"
84
110X1/4
11
88
137
80
DN 100
4"
88
130X1/4
11
100
157
100

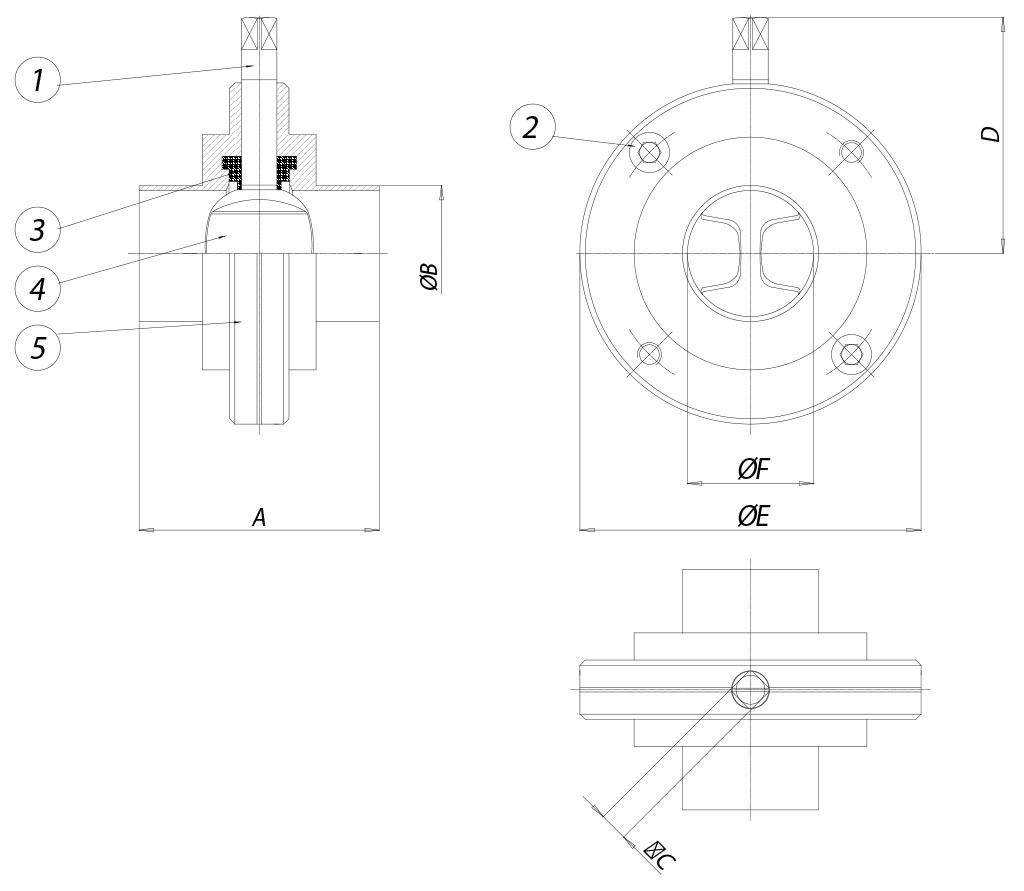

ITEM 493 DIN 11850 REIHE 1

ABMESSUNGEN
BAUGRÖSSE
A
ØB
□C
D
øE
øF
DN [mm]
[Zoll]
DN 25
1"
68
29
9
58
79
25
DN 32
1" 1/4
76
35
9
63
85
31
DN 40
1" 1/2
76
41
9
65
92
37
DN 50
2"
80
53
9
71
105
49
DN 65
2" 1/2
82
70
9
81
125
66
DN 80
3"
84
85
11
88
137
81
DN 100
4"
88
104
11
100
157
100

  • ITEM 490
  • ITEM 492
  • ITEM 493

ITEM 490 ISO 228/1

ITEM 490 ISO 228/1 WERKSTOFFE
1
Spindel
304 S.S.
1.4301
UNI X5CrNi 18 10
2
Feststellschrauben
304 S.S.
1.4301
UNI X5CrNi 18 10
3*
Innendichtungen
Silikon


4
Klappenscheibe
CF8M
1.4301
UNI X5CrNi 18 10
5
Halbgehäuse
304 S.S.
1.4301
UNI X5CrNi 18 10
* Bestandteile des Ersatzkits KGBV70...

ITEM 492 DIN 11851

ITEM 492 DIN 11851 WERKSTOFFE
1
Spindel
304 S.S.
1.4301
UNI X5CrNi 18 10
2
Feststellschrauben
304 S.S.
1.4301
UNI X5CrNi 18 10
3**
Seitliche Dichtungen
Silikon


4*
Innendichtungen
Silikon


5
Klappenscheibe
CF8M
1.4301
UNI X5CrNi 18 10
6
Halbgehäuse
304 S.S.
1.4301
UNI X5CrNi 18 10
* Main seat spare part
** Components of complete spare part

ITEM 493 DIN 11850 REIHE 1

ITEM 493 DIN 11850 REIHE 1 WERKSTOFFE
1
Spindel
304 S.S.
1.4301
UNI X5CrNi 18 10
2
Feststellschrauben
304 S.S.
1.4301
UNI X5CrNi 18 10
3*
Innendichtungen
Silikon


4
Klappenscheibe
CF8M
1.4301
UNI X5CrNi 18 10
5
Halbgehäuse
304 S.S.
1.4301
UNI X5CrNi 18 10
* Bestandteile des Ersatzkits KGBV70...

ANLAUFMOMENTE in Nm
BAUGRÖSSE
DN 25
1"
DN 32 1"1/4
DN 40 1"1/2
DN 50
2"
DN 65 2"1/2
DN 80
3"
DN 100
4"

PN 6 bar
7
9
15
18
29
43
65

Die angegebenen Anlaufmomentwerte können sich je nach Temperatur oder Betriebsmedien ändern. Berücksichtigen Sie bitte einen Sicherheitsfaktor von 1,4.
Bei häufigen Öffnungs- und Schließzyklen kann sich das Betriebsdrehmoment im Vergleich zum Anfangswert leicht verringern. Die auf den folgenden Seiten angegebenen Kombinationen Antrieb/Armatur beziehen sich auf Armaturen mit flüssigen oder gasförmigen sauberen Medien bei mittleren Temperaturen. Für weitere Informationen oder andere Anwendungen wenden Sie sich bitte an unsere technische Abteilung.
