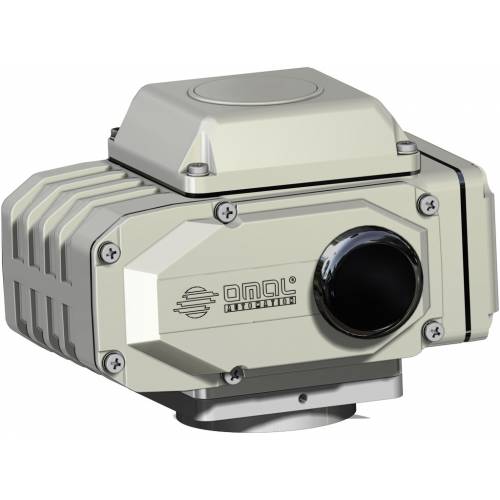

Elektrischer Schwenkantrieb AE ON-OFF

MASSE AUSWÄHLEN

SEITE DRUCKEN

KATALOG HERUNTERLADEN ELEKTRISCHE STELLANTRIEBE

TECHNISCHE DATEN
Schwenkantrieb ON-OFF Stellwinkel 90° (100° max.). Betriebsart 50%.

Maximales Drehmoment von 10 bis 1960 Nm. (siehe Tabelle)
Versorgungsspannung 230 Vac (± 10%) 50/60 Hz 1Ph
Isolationswiderstand 100 MΩ / 500 Vdc
Isolierung mit 1500 Vac Spannung / 1 Minute.

Motor mit Isolierung der Klasse E.
Betriebstemperatur -25°C bis +55°C (bei Verwendung bei Temperaturen unter 0°C ist es ratsam, einen Kondensationsschutz anzufordern).

NEMA-Schutzart 4X (IP66)
Ventilanschlüsse genormt nach ISO 5211 von F03 bis F14.

Thermostatischer Schutz mit automatischer Rücksetzung im Motor.

Endschalter offen/geschlossen mit einstellbaren Nocken entlang des gesamten Hubs.

Einstellbare mechanische Sicherheitsendschalter.

Zusatzendschalter mit einstellbaren Nocken entlang des gesamten Hubs.

Visuelle Stellungsanzeige.

Handhebel für Handbetrieb mitgeliefert.

Elektrische Anschlüsse mit Schraubklemmen.

Verklemmung der Kabel für die Stromversorgung über Kabelverschraubungen.

Maximaler Geräuschpegel im Betrieb <70 dB (A).

OPTIONAL (BEI BESTELLUNG ANZUGEBEN)

Informationen zur Verfügbarkeit der Sonderausstattungen für die verschiedenen Modelle finden Sie in der Tabelle für Sonderzubehör:

Versorgungsspannungen 115 Vac - 24 Vac - 24 Vdc.

Drehmomentbegrenzer.

Potentiometer 135/500/1000 Ohm.

Umformer R/I 4÷20 mA DC.

Geschwindigkeitsregler.

Kondensationsschutz.

Auskuppelbares Handrad zur manuellen Bedienung anstatt mit Hebel
(nur bei AE100 und AE200).

Verbindungsstück zur Kupplung von Antrieb und Ventil.

TECHNISCHES DATENBLATT
MODELL		AE 10	AE 40	AE 100	AE 200	AE 400	AE 600	AE 1000	AE 1500	AE 2000
Drehmoment	Nm	10	39	98*	196	390*	590	980	1470	1960
Schaltzeit (50 Hz)	Sek.	4	15	30	30	30	30	30	45	60
Schaltzeit (60 Hz)	Sek.	3.3	12.5	25	25	25	25	25	38	50
Schaltzeit 24VDC	Sek.	----	9.5	16	30	20	----	----	----	----
Leistungsaufnahme 230 VAC 50/60Hz A		0.25/0.30	0.25/0.30	0.30/0.35	0.50/0.55	0.7/0.9	0.9/1.0	1.3/1.4	1.6/1.7	1.6/1.7
Leistungsaufnahme 115 VAC 50/60Hz A		0.6/0.7	0.6/0.7	0.60/0.65	1.0/1.1	1.6/1.8	1.7/1.9	2.6/2.8	3.2/3.4	3.2/3.4
Leistungsaufnahme 24 VAC 50/60Hz A		1.2/1.3	1.2/1.3	1.7/1.8	2.3/2.4	7	----	----	----	----
Leistungsaufnahme 24 VDC A		----	2	2.5	2	6.2	----	----	----	----
* Leistungsversorgung 24 Vdc: AE 100 68 Nm; AE 400 290 Nm.

Elektrischer Schwenkantrieb AE ON-OFF - abmessungen -

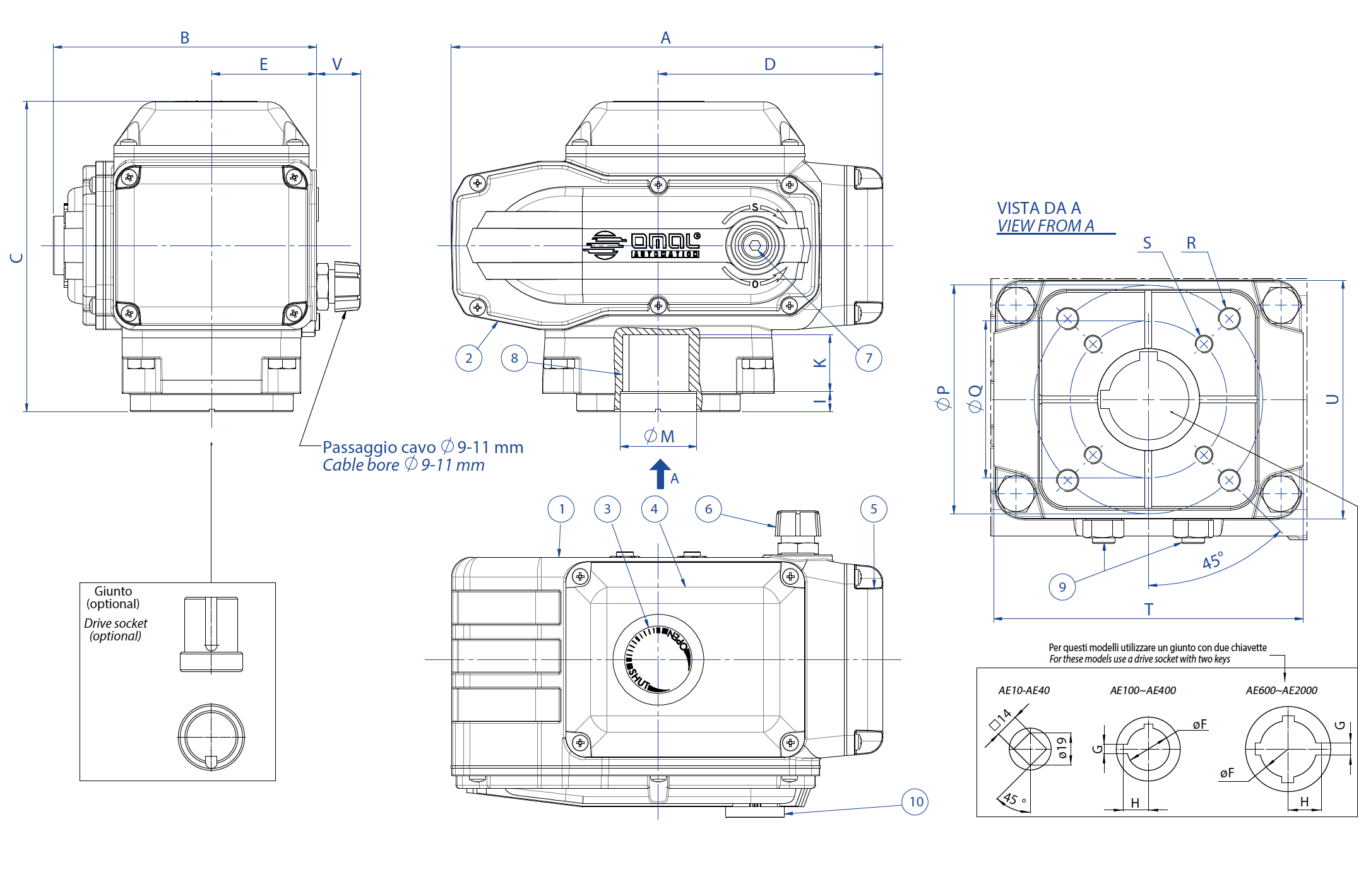

ABMESSUNGEN
MODELL	AE 10	AE 40	AE 100	AE 200	AE 400	AE 600	AE 1000	AE 1500	AE 2000
A mm.	158,5	158,5	207,5	256,5	256,5	381	381	381	381
B mm.	114,5	114,5	122,5	156,5	156,5	242	242	253,5	253,5
C mm.	119,5	119,5	163,5	185	185	234	234	234	234
D mm.	76	76	110	133,5	133,5	199,5	199,5	199,5	199,5
E mm.	51	51	54,5	62,5	62,5	105	105	105	105
ØF mm.	----	----	28	36	36	56	56	56	56
G mm.	----	----	6	8	8	10	10	10	10
H mm.	----	----	16,5	21,3	21,3	31,3	31,3	31,3	31,3
I mm.	1	1	11,5	12	12	8	8	8	8
K mm.	16	16	29	34	34	54	54	49	49
ØM mm.	26	26	35	40	40	65	65	65	65
ØP mm.	50 F05*	50 F05*	70 F07	102 F10	102 F10	125 F12 **	125 F12 **	140 F14	140 F14
ØQ mm.	36 F03*	36 F03*	50 F05	70 F07	70 F07	102 F10 **	102 F10 **	----	----
R x Tiefe mm	M6x12*	M6x12*	M8x12	M10x16	M10x16	M12x20 **	M12x20 **	M16x25	M16x25
S x Tiefe mm	M5x10*	M5x10*	M6x10	M8x8	M8x8	M10x20 **	M10x20 **	----	----
T mm.	80	80	98	135	135	160	160	160	160
U mm.	72	72	86	106	106	140	140	140	140
V mm.	26	26	26	26	26	----	----	----	----
Gewicht kg	2,7	2,7	4,5	8,5	9	20,5	21,5	22,5	22,5

* Auf Anfrage ist die Flansch mit M5x10-Bohrung für Ø42 F04 erhältlich
** Auf Anfrage ist die Flansch mit M16x25-Bohrung für Ø100 F14 erhältlich

Elektrischer Schwenkantrieb AE ON-OFF - werkstoffe -

WERKSTOFFE
1	Gehäuse	Aluminium
2	Abdeckung Druckminderer	Aluminium
3	Stellungsanzeige	Glas
4	Abdeckung Elektroeinheit	Aluminium
5	Abdeckung Klemmblock	Aluminium
6	Kabelverschraubungen	Zinklegierung (AE 10 - AE 40: Nylon)
7	Anschluss für Hebel	Stahl
8	Welle mit Innengewinde	Zinklegierung (AE 1500 - AE 2000: Acciaio)
9	Sicherheitssperren	Edelstahl
10	Schutz Hebelanschluss	NBR
11	Hebel (nicht abgebildet)	Edelstahl

SCHALTPLÄNE UND ANSCHLUSSBEISPIELE

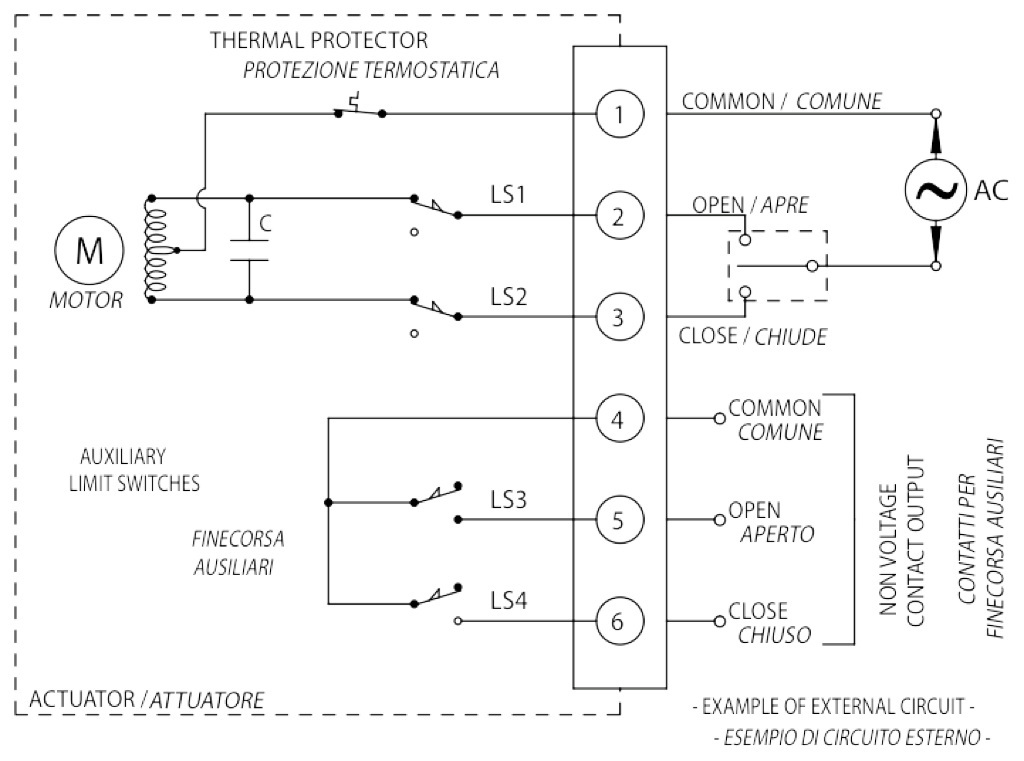

AE Vac

Elektrischer Schwenkantrieb ON-OFF Modell AE10-AE40
Anschlussbeispiel in Standardkonfiguration mit Wechselspannungsversorgung.

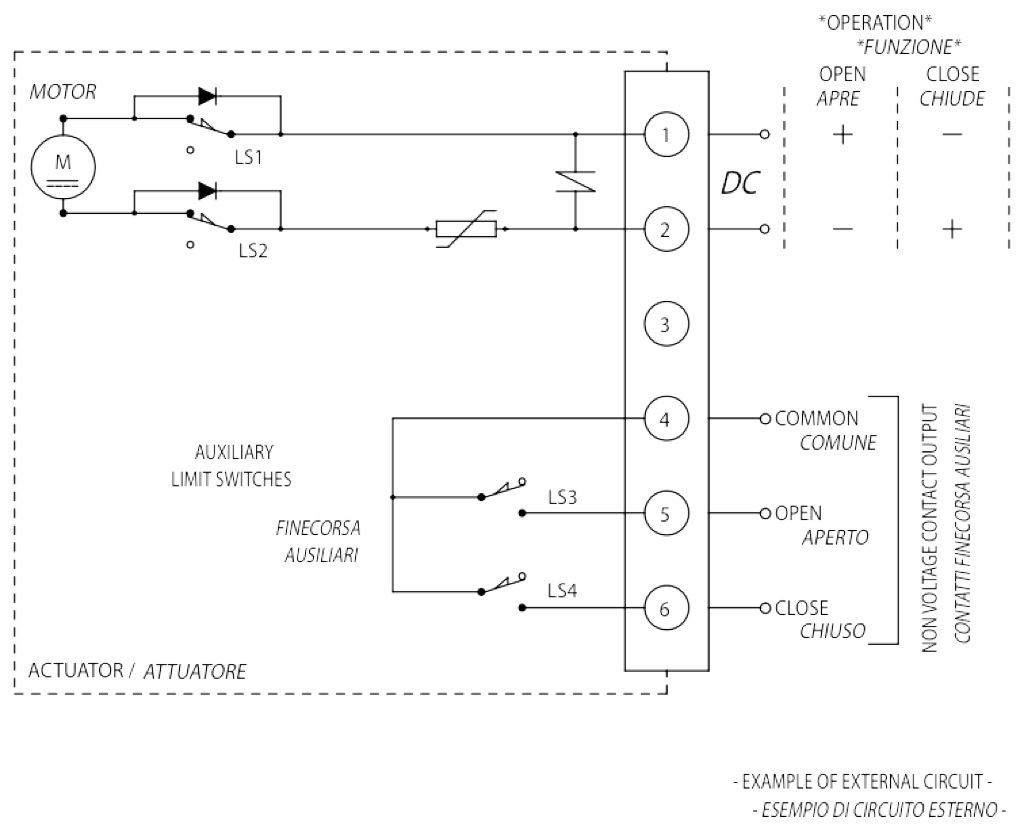

AE Vdc

Elektrischer Schwenkantrieb ON-OFF Modell AE
Anschlussbeispiel in Standardkonfiguration mit Wechselspannungsversorgung.

ERHÄLTLICHES ZUBEHÖR FÜR ELEKTRISCHE ANTRIEBE UND JEWEILIGE KENNZAHLEN

Rated Voltage

Optional Extra

Limit switches (2pcs)

Potentiometer (*)

Torque limiter Close

Torque limiter Open/Close

Space heatera

R/I converter 4-20mA (*)

Speed controller

Declutch type hand wheel

ON - OFF

230 V

115 V

24 V

135 ohm

500 ohm

1000 ohm

Model

AL2

AP1

AP2

AP3

AT1

AT5

AT2

AT6

ASH

ARI

ASC

AHW

AE 10

●

STD all models

●

AE 40

●

AE 40

●

AE 100

●

AE 100
(68 Nm)

●

AE 200

●

AE 200

●

AE 400

●

AE 400
(294 Nm)

●

AE 600

●

AE 1000

●

AE 1500

●

AE 2000

●

(*) Potentiometer und R/I-Wandler nicht gleichzeitig möglich.
