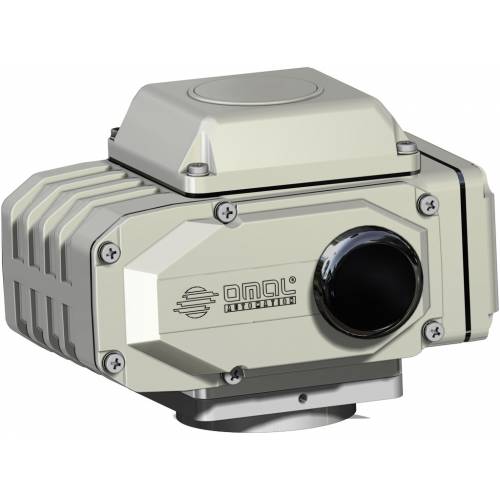

Elektrischer Schwenkantrieb AM MODULIEREND

TECHNISCHE DATEN
Stellantrieb für MODULIERENDE Regelung mit elektronischer Steuerung.
Stellwinkel 90°(max. 100 °).
Maximales Drehmoment von 20 bis 1960 Nm. (siehe Tabelle)
Versorgungsspannung 230 VAC (± 10%) 50/60 Hz 1Ph
Steuersignal 4 ~ 20 mA (oder 1 ~ 5 VDC).
Ausgangssignal 4 ~ 20 mA (1 ~ 5 VDC für AM 20).
Kleinste Einheit 1/250 (einstellbar 1/200 ~ 1/400).
Einstellung Null/Spanne
Funktionsschalter direkt/invers
Wahlschalter für Betriebsmodus bei nicht vorhandenem Signal AUF - ZU - STOP
Isolationswiderstand 100 MΩ/500 VDC
Isolation mit 1500 VAC Spannung/1 Minute.
Motor mit Isolierung der Klasse E.
Betriebstemperatur -25°C bis +55°C (bei Verwendung bei Temperaturen unter 0°C ist es ratsam, einen Kondensationsschutz anzufordern).
NEMA-Schutzart 4X (IP66)
Ventilanschlüsse genormt nach ISO 5211 von F03 bis F14.
Thermostatischer Schutz mit automatischer Rücksetzung im Motor.
Endschalter offen/geschlossen mit einstellbaren Nocken entlang des gesamten Hubs.
Einstellbare mechanische Sicherheitsendschalter.
Visuelle Stellungsanzeige.
Handhebel für Handbetrieb mitgeliefert.

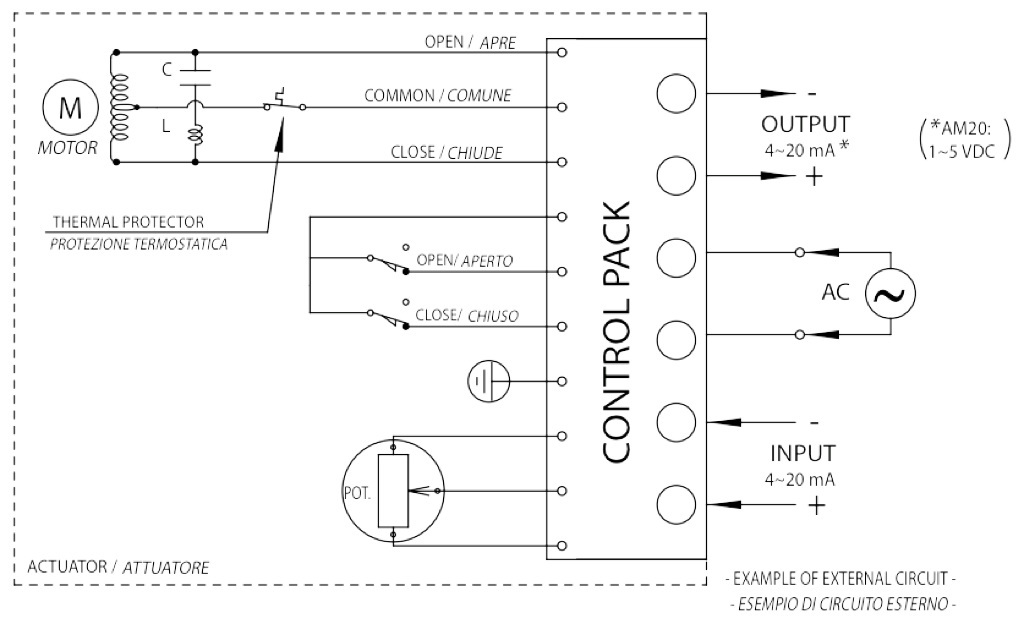

Elektrische Anschlüsse mit Schraubklemmen.
Verklemmung der Kabel für die Stromversorgung über Kabelverschraubungen.
Maximaler Geräuschpegel im Betrieb <70 dB (A).

OPTIONAL (BEI BESTELLUNG ANZUGEBEN)
Informationen zur Verfügbarkeit der Sonderausstattungen für die verschiedenen Modelle finden Sie in der Tabelle für Sonderzubehör:
Versorgungsspannungen 115 VAC - 24 VAC.
Steuersignal 4 ~ 12 mA (1 ~ 3 VDC) - 12 ~ 20 mA (3 ~ 5 VDC).
Hilfsendschalter.
Drehmomentbegrenzer.
Kondensationsschutz.
Kupplungsverbindung.
Auskuppelbares Handrad für Handbetrieb.
