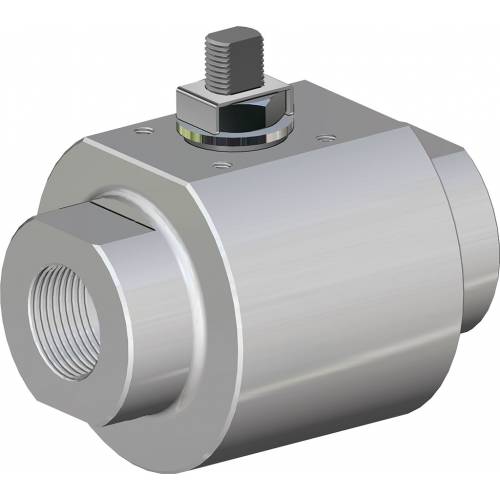

KRATOS für hohe Zyklenzahlen, aus Edelstahl

  • vorteile
  • eigenschaften
  • abmessungen
  • werkstoffe
  • diagramme und anlaufmomente
  • zubehör
  • dokumente

1. Edelstahlkugel mit 40-µm-Hartchrombeschichtung.

Längere Lebensdauer dank geringem Verschleiß der Kugel.


2. Sitz.

Geringerer Verschleiß als bei nicht verstärkten Dichtungen.

Hohe Belastungsbeständigkeit.


3. Dichtung Körper-Muffe aus DEVLON.

Zusätzliche Dichtung zum Schutz des O-Rings.


4. Gleitring aus DEVLON.

Geringerer Verschleiß als bei nicht verstärkten Dichtungen.Hohe Belastungsbeständigkeit.


5. Antistatische Vorrichtung (elektrischer Durchgang zwischen Kugel, Spindel und Körper).

Es werden elektrostatische Aufladungen vermieden, die in entflammbaren und/oder explosiven Umgebungen zu einer Entzündung führen können.

Garantierte Sicherheit durch Kontakt über den gesamten Ventilweg.


6. V-Ring-Dichtpackung mit 3 Dichtungen.

Für garantiert perfekte Dichtheit auch nach zahlreichen Arbeitszyklen.


7. Tellerfedern auf Spindeldichtung.

Gleichen das Spiel aus, das aufgrund von Verschleiß durch die halbrotierende Bewegung der Welle entsteht und verhindern so Leckagen nach außen.

Sie halten die „Chevron“-Dichtungen (V-Packung) unter Spannung, wodurch Leckagen nach außen vermieden werden, die durch den Einsatz bei verschiedenen Temperaturen entstehen können.


Höhere Präzision bei der Achsenausrichtung durch die Verarbeitung des unbearbeiteten Teils  zum Fertigteil in einer einzigen Positionierung.

Längere Lebensdauer des Ventils.

Niedrigeres Antriebsmoment.


Ventilkörper aus C-Stahl aus NACE-genormtem Material in der Standardausführung.

Bietet höhere Korrosionsbeständigkeit.

Höhere Duktilität des Materials.


Der gesamte Produktionsprozess wird im Werk von OMAL ausgeführt.

Maximale Kontrolle in allen Bearbeitungsphasen.

Rasche Lieferung von Sonderausführungen auf Anfrage des Kunden.


PED-Zertifikat.

Vollständige Übereinstimmung mit den EU-Sicherheitsnormen für Druckgeräte.


Zertifikat über flüchtige Emission ISO 15848 (ISO FE AH-C03-SSA 0).

Garantiert ein hohes Sicherheitsniveau der Spindeldichtung nach außen.


ATEX-Zertifikat.

Ermöglicht die Installation in explosionsgefährdeten Umgebungen.


Zertifikat bis SIL 3

Hohe Funktionssicherheit


FIRE-SAFE-Zertifikat (auf Anfrage)
Garantiert die Druckfestigkeit der Armatur auch im Brandfall

STANDARDAUSFÜHRUNG:
• Gewindeanschlüsse EN ISO 228-1 oder NPT.
• Schwimmende Kugel, totaler Durchgang.
• Weichsitz DEVLON.
• Spindeldichtung mit V-Packung serienmäßig.
• Betriebstemperaturen: -50 bis +100°C.
• Dichtheitsklasse: EN 12266-1 Satz A.
- Antistatische Vorrichtung EN 12266-2.
Anti-Blow-Out-Spindel.
• Bohrung der Platte für Stellantrieb gemäß ISO 5211.
• Flüssigkeitssperre: selbstschmierende Flüssigkeiten (flüssig und gasförmig), sofern sie mit den Fertigungsmaterialien kompatibel sind. Für nicht selbstschmierende Flüssigkeiten (Wasser…) oder andere Anwendungen wenden Sie sich bitte an unsere Geschäftsabteilung.

AUSFÜHRUNGEN AUF ANFRAGE:
• Dichtungen aus: PTFE glasfaserverstärkt (PTFE-GF), PTFE kohlenstofffaserverstärkt (PTFE-CF), Modified PTFE, PEEK. Für andere Materialarten wenden Sie sich bitte an unsere Verkaufsabteilung.
• Einwegausführung mit Druckausgleichsöffnung in der Kugel.
• Edelstahlhebel; Muttern und Spindelfedern aus Edelstahl. Für Sonderausführungen mit anderen Werkstoffen (Gehäuse/Kugel/Spindel) wenden Sie sich bitte an unsere Verkaufsabteilung.
• Für andere Anwendungen wenden Sie sich an unsere Verkaufsabteilung.
• ATEX-Kennzeichnung und entsprechendes Zertifikat AUF ANFRAGE.

ZERTIFIZIERUNGEN:
• In Einklang mit der Richtlinie 2014/68/EU „PED“.
• Flüchtige Emission ISO 15848 (ISO FE AH-C03-SSA 0) -50/+100°C.
Funktionale Sicherheitsstufe bis SIL 3 nach IEC 61508.
• In Einklang mit der EU-Richtlinie ATEX 2014/34/EU; (ATEX-Zertifikat AUF ANFRAGE).
• Typprüfung auf Feuersicherheit gemäß ISO 10497 Third ed. 2010 / API 607 Seventh ed. 2016 (auf Anfrage).

KONSTRUKTIONSNORMEN:
• Gehäusestärken gemäß: ASME B16.34, ASME VIII div.1, EN 12516.

ABMESSUNGEN
BAUGRÖSSE
øA
BCøP
DEGHILISOøM
øN
T/FCH.QYXKg*
DN [mm][Zoll]
DN 081/4"91/4"
11,5605525,52045,58,285F0336M56/M1032141,5
671,5
DN 103/8"
93/8"
11,560
5525,52045,5
8,285F03
36M5
6/M10
32141,5
671,5
DN 151/2"
131/2"
1575
6032,522,555
9,890F04
42M5
8/M12
38151,5
802,5
DN 203/4"
193/4"
16,579
603522,557,59,890F04
42M5
8/M12
45151,5
822,7
DN 251"
251"
19,594,5
764128,569,514,6125F05
50M6
10/M16
52276,5
924,5
DN 321" 1/4
321" 1/4
22104
7646,528,57514,6125F05
50M6
10/M16
65276,5
985,5
DN 401" 1/2
381" 1/2
22129
9056,54197,521,9150F07
70M8
14/M22
75351,5
1179,8
DN 502"
512"
26149,5
1046839,5107,520,9170F07
70M814/M22
95351,5
12814,3

* Nicht verwendete Achse.

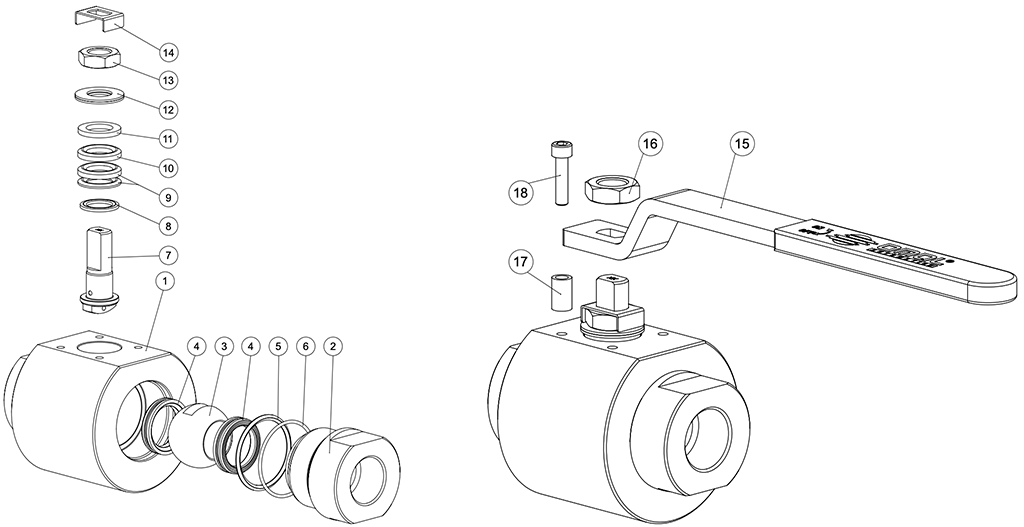

WERKSTOFFE
1Gehäuse
ASTM A182 F316 / A479 TP.316 (1.4401 / X5CrNiMo 17-12-2)
2Muffe
ASTM A182 F316 / A479 TP.316 (1.4401 / X5CrNiMo 17-12-2)
3Kugel
A217 CA15 / A479 TP.410 / A182 F6A + hartverchromt
4*Sitz
DEVLON
5*Dichtung Gehäuse-Muffe
DEVLON
6*O-Ring Gehäuse-Muffe
HNBR
7Spindel
A564 TP.630 (17-4 PH)
8*Gleitring
DEVLON
9*V-Packung
TFM1600
10*V-Packung
DEVLON
11Haltering
304 S.S.
12Tellerfedern
Verzinkter C-Stahl
13Spindelmutter
Verzinkter C-Stahl
14Mutterstopper
304 S.S.
15Hebel
Fe37 Verzinkt
16Gegenmutter
Verzinkter C-Stahl
17Feststellvorrichtung
Verzinkter C-Stahl
18Befestigungsschraube
A2-70 (304 S.S.)
* Bestandteile des Dichtungssatzes

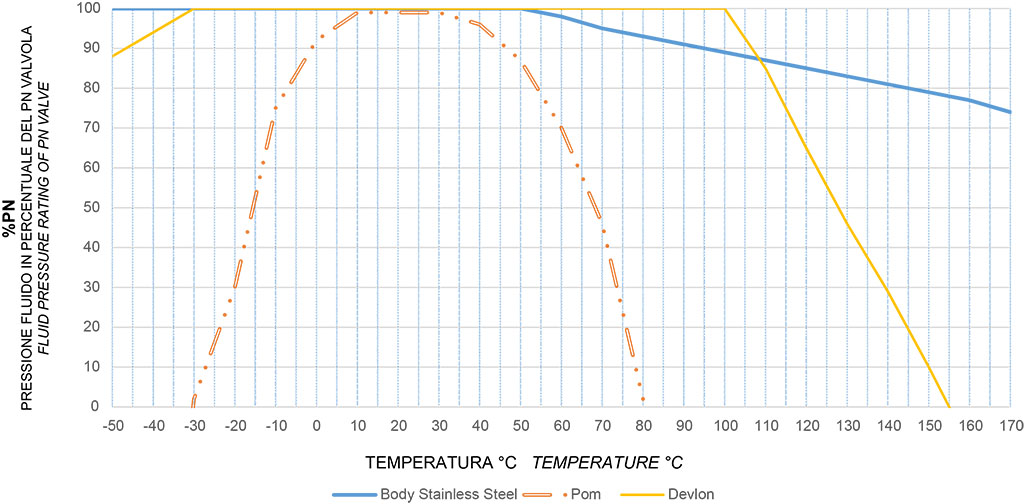

Diagramm Druck/Temperatur

ANLAUFMOMENTE in Nm
PN - BaugrößeDN 08 1/4"
DN 10 3/8"
DN 15 1/2"
DN 20 3/4"
DN 25 1"
DN 32 1"1/4
DN 40 1"1/2
DN 50 2"
6000 PSI / 413 bar
2222253348


5000 PSI / 344 bar





6691
4000 PSI / 276 bar







140

Die in Nm angegebenen Anlaufmomentwerte können sich je nach Temperatur oder Betriebsmedien ändern. Berücksichtigen Sie bitte einen Sicherheitsfaktor von 1,4.

DURCHFLUSS KV m3/h
KV m3/h
10112060100130170280

Der Kv-Wert ist der Durchflusswert in m3/h (bei einer Wassertemperatur von 15°C), der einen Druckabfall von 1 bar verursacht.

GEFÜHRTE VERLÄNGERUNG AUS GUSSSTAHL MIT HEBEL

WERKSTOFFE
TEILE-NrBESCHREIBUNG
WERKSTOFF
1
Verlängerung
AISI304 S.S.
2
Zapfen
AISI 430 F
3
Buchse
DELRIN
4
O-RING
NBR
5
Hebel
Fe 37 galvanisiert (*)
6
Mutter
galvanisierter Carbonstahl (*)
7
Hebelsperre
galvanisierter Carbonstahl (*)
8
Schraube Hebelsperre
A2-70
9
Abstandhalter
PTFE Kohlenstoff gefüllt


(*): Auf Anfrage in Edelstahl 304 erhältlich.


ABMESSUNGEN
ISO VENTIL
ØA
ØB
ØM
ØN
F/T
X
Y
F03
36
5,5365,5
10/638,5141,5
F04
425,542M512/845,5151,5
F05
506,5506,516/1048,5276,5
F07
708,5708,522/1457,5351,5
F10
102111021130/1879,5451,5


HINWEIS:Die Artikelnummer der jeweiligen Verlängerung variiert mit Antriebsart und Ventilanschluss. Bei Bestellung anfordern.

GEFÜHRTE VERLÄNGERUNG AUS GUSSSTAHL FÜR STELLANTRIEB

 WERKSTOFFE
TEILE-Nr
 BESCHREIBUNG
WERKSTOFF
1
Verlängerung
ASTM A351 CF8M
2
Zapfen
AISI 430 F
3
Buchse
DELRIN
4
O-RING
NBR


HINWEIS:Die Artikelnummer der jeweiligen Verlängerung variiert mit Antriebsart und Ventilanschluss. Bei Bestellung anfordern.

GEFÜHRTE VERLÄNGERUNG, MIT HEBEL VERSCHWEISST

WERKSTOFFE
PART. N°
BESCHREIBUNG
WERKSTOFF
1
Verlängerung
304 s.s.
2
Zapfen
AISI 430 F
3
Buchse
DELRIN
4
O-Ring
NBR
5
Hebel
Fe 37 galvanisiert (*)
6
Mutter
galvanisierter Carbonstahl  (*)
7
Hebelsperre
galvanisierter Carbonstahl  (*)
8
Schraube Hebelsperre
A2-70
9
Mutter Hebelsperre
A2-70 (**)
10
Abstandhalter
PTFE Kohlenstoff gefüllt


(*): auf Anfrage in Edelstahl 304 erhältlich.
(**): nicht vorhanden bei Ventilen mit ISO F04-Anschluss.

ABMESSUNGEN
ISO VENTIL
ØA
ØB
ØM
ØN
F/T
X
Y
F03
36
5,5365,510/638,5141,5
F04
425,542M512/845,5151,5
F05
506,5506,516/1048,5276,5
F07
70970922/1457,5351,5
F10
102111021130/1879,5451,5


HINWEIS:Die Artikelnummer der jeweiligen Verlängerung variiert mit Antriebsart und Ventilanschluss. Bei Bestellung anfordern.

GEFÜHRTE VERLÄNGERUNG, VERSCHWEISST, FÜR ANTRIEB

WERKSTOFFE
TEILE-Nr
BESCHREIBUNG
WERKSTOFF
1
Verlängerung
304 S.S.
2
Zapfen
AISI 430 F
3
Buchse
DELRIN
4
O-RING
NBR


HINWEIS: Die Artikelnummer der jeweiligen Verlängerung variiert mit Antriebsart und Ventilanschluss. Bei Bestellung anfordern.

VERLÄNGERUNG MIT ZUSÄTZLICHER DICHTUNG

WERKSTOFFE
TEILE-Nr
BESCHREIBUNG
WERKSTOFF
1
Verlängerung
304 s.s.
2
Zapfen
AA564 TP.630 (17-4ph)
3
Gleitring
TFM1600
4
O-Ring
FKM
5
V-Ring-Dichtpackung
TFM1600
6
Haltering
304 s.s.
7
Tellerfedern
50CrV4 Verzinkt
8
Spindelmutter
UNI 3740-1 6S Verzinkt
9
Gewindemutterbefestigungsplatte
304 s.s.
10
Dichtung
GRAFOIL



ABMESSUNGEN
ISO VENTIL
ØA
ØB
ØM
ØN
F/T
CD
F03
36
5,5
36M510/6
2010,2
F04
42
5,5
42M512/8
2615,1
F05
50
6,550M616/10
3521,2
F07
70
8,570M822/14
47,528,4
F10
102
10,5102M1030/18
6135,2

HINWEIS:Die Artikelnummer der jeweiligen Verlängerung variiert mit Antriebsart und Ventilanschluss. Bei Bestellung anfordern.
