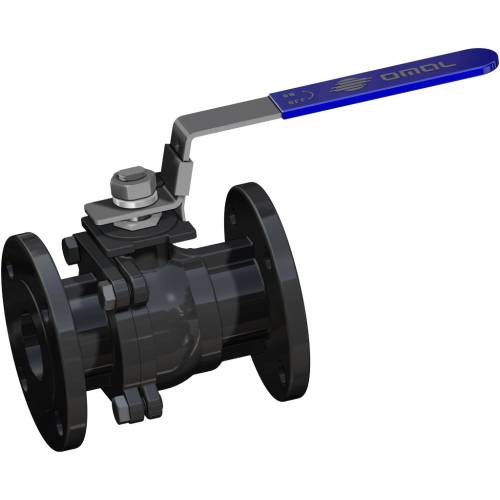

Kugelhahn SPARTAN Split Body PN 16-40 ANSI 150-300 aus Carbonstahl

  • vorteile
  • eigenschaften
  • abmessungen
  • werkstoffe
  • dokumente

1. Zusätzliche Dichtung mittels O-Ring
Gewährleistet eine zusätzliche Dichtung nach außen

2. Antistatische Vorrichtung (Stromdurchgang zwischen Kugel, Spindel und Gehäuse)
Elektrostatische Ladungen, die bei Verwendung in leicht entflammbaren und/oder explosionsgefährdeten Umgebungen eine Zündgefahr darstellen können, werden vermieden
Garantierte Kontaktsicherheit während der gesamten Lebensdauer der Armatur

3. Elastische Grafitdichtung
Gewährleistet Dichte nach außen, unabhängig von Temperaturschwankungen, denen die Armatur ausgesetzt ist

Gussarmatur
Geringeres Gewicht der Armatur

Zertifikat „Fire safe“
Garantierte Dichte der Armatur auch im Brandfall

ATEX-Zertifikat
Ermöglict die Installation in explosionsgefährdeter Umgebung

Zertifikat EU/PED
Volle Übereinstimmung mit der EU-Sicherheitsrichtlinie für Druckgeräte

STANDARDAUSFÜHRUNG
• Schwimmend gelagerte Kugel, voller Durchgang
• Weichsitz PTFE+15%Glas.
• Normen für Flanschanschlüsse EN 1092-1, ASME B16.5
• Betriebstemperaturen: -20°C / + 150°C
• Druckklasse: PN16-40; ANSI 150-300
• Betriebsmedien: Luft, Wasser, Gas, Erdölprodukte.
• Antistatische Vorrichtung EN12266-2
• Spindeldichtung: V-Packung serienmäßig aus TFM1600
• Zusatzdichtung auf Spindel mit O-Ring FKM
• Anti-Blow-Out-Spindel
• Oberflächenbehandlung: brüniert.

ZERTIFIZIERUNGEN

• In Einklang mit der Richtlinie 2014/68/EU PED
• In Einklang mit der Richtlinie ATEX 2014/34/EU
• FIRE SAFE: API 607 - EN ISO 10497

​​​​

ABMESSUNGEN UND CODES -PN-
MASSE  PNCode Carbonstahl  A216 WCB
Code Edelstahl CF8MØEAYØGØRSPØHANZAHL BOHRUNGEN
ØIKgL
DN [mm][Zoll]
DN 151/2"PN16-40LSP04F03CCLSP04F03AE1585,71699545214654142,3115 (1)
DN 203/4"PN16-40LSP05F03CCLSP05F03AE2087,516910558216754142,9120 (1)
DN 251"PN16-40LSP06F03CCLSP06F03AE2510320511568216854143,8125 (1)
DN 321" 1/4PN16-40LSP07F03CCLSP07F03AE32108205140782161004185,3130 (1)
DN 401" 1/2PN16-40LSP08F03CCLSP08F03AE38126266150883151104186,9140 (1)
DN 502"PN16-40LSP09F03CCLSP09F03AE501332661651023171254189,4150 (1)
DN 652" 1/2PN16LSP10E03CCLSP10E03AE6314229818512231514541813,1170 (1)
DN 803"PN16-40LSP11F03CCLSP11F03AE7616539020013832116081817,8180 (1)
DN1004"PN16LSP12E03CCLSP12E03AE9618339022015831718081825190 (1)



ABMESSUNGEN UND CODES -ANSI-
 MASSEANSI Code Carbonstahl
 A216 WCB
Code Edelstahl
CF8M
ØEAYØGØRSPØHANZAHL BOHRUNGEN
ØIKgL
DN [mm][Zoll]
DN 151/2”ANSI 150LSP04104CCLSP04104AE1585,716989351,69,660,54161,8108 (2)
DN 151/2”ANSI 300LSP04204CCLSP04204AE1585,716995351,612,766,54162,3140 (2)
DN 203/4”ANSI 150LSP05104CCLSP05104AE2088,516999431,69,6704162117 (2)
DN 203/4”ANSI 300LSP05204CCLSP05204AE2088,5169117431,614,282,54193,2152 (2)
DN 251”ANSI 150LSP06104CCLSP06104AE25103205108511,69,7794163127 (2)
DN 251”ANSI 300LSP06204CCLSP06204AE25103,3205124511,615,9894194,4165 (2)
DN 321” 1/4ANSI 150LSP07104CCLSP07104AE3210820511763,51,611,188,94164140 (2)
DN 321” 1/4ANSI 300LSP07204CCLSP07204AE32108205133641,617,598,54195,7178 (2)
DN 401” 1/2ANSI 150LSP08104CCLSP08104AE3812826612773,21,612,798,64165,8165 (2)
DN 401” 1/2ANSI 300LSP08204CCLSP08204AE38128,4266156731,6191154228,6190 (2)
DN 502”ANSI 150LSP09104CCLSP09104AE50136266152921,614,4120,7419,18,4178 (2)
DN 502”ANSI 300LSP09204CCLSP09204AE50135,9266165921,620,812781910,9216 (2)
DN 652” 1/2ANSI 150LSP10104CCLSP10104AE65148298178104,61,616139419,113,2190 (2)
DN 652” 1/2ANSI 300LSP10204CCLSP10204AE63147,62981901051,623,814982216,7241 (2)
DN 803”ANSI 150LSP11104CCLSP11104AE801683901901271,617,5152419,117,3203 (2)
DN 803”ANSI 300LSP11204CCLSP11204AE76167,53902101271,626,916882223,9282 (2)
DN1004”ANSI 150LSP12104CCLSP12104AE100183390228157,21,622,4190,5819,127,8229 (2)
DN1004”ANSI 300LSP12204CCLSP12204AE100182,53902541571,630,220082238,4305 (2)
(1) EN 558 TAB.2 COL.14/DIN 3202-1 F4             (2) ANSI B16.10














MATERIALI     -   B.O.M.
Nr
Beschreibung
Ausführung - Carbonstahl
Ausführung - Edelstahl
1
Gehäuse
ASTM A216 WCB
ASTM A351 CF8M (1.4408/GX5CrNiMo19-12-2)
2
Endstück
3
Kugel
ASTM A351 CF8M (1.4408/GX5CrNiMo19-12-2)
ASTM A351 CF8M (1.4408/GX5CrNiMo19-12-2)
4
Spindel
ASTM A276 316
ASTM A276 316
5
Sitz
PTFE + 15% GLASFASERVERSTÄRKT
PTFE + 15% GLASFASERVERSTÄRKT
6
Dichtung Gehäuse-Endstück
GRAPHIT
GRAPHIT
7
Untere Dichtung
PTFE
PTFE
8
V-Packung
9
O-ring stelo
FKM
FKM
10
Haltering
304 s.s.
304 s.s.
11
Spindelmutter Stem
12
Federring
13
Antistatische Vorrichtung
EDELSTAHL
EDELSTAHL
14
Schraube
304 s.s.
304 s.s.
15
Hebelsperre
16
Hebel
EDELSTAHL
EDELSTAHL
