Kugelhahn SUPREME Trunnion

Herunterladen Allgemeiner Katalog
Herunterladen Katalog Zubehör Stellantriebe
Decodierung MAGNUM & THOR
Konfigurieren Sie Ihr Produkt
Laden Sie die Datei in 2D und 3D in verschiedenen Formaten herunter
iconaDisegni
Herunterladen Verkaufsbedingungen

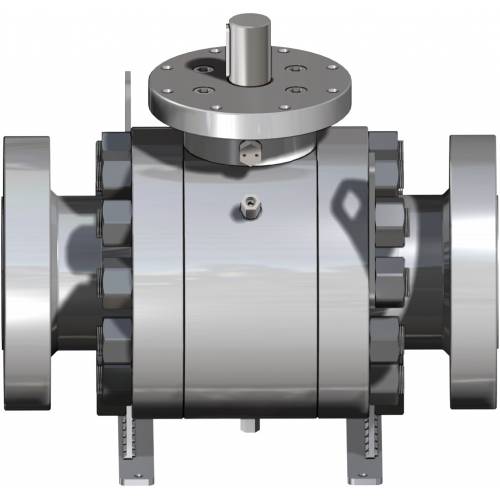

Kugelhahn SUPREME Trunnion
Makro Kugelhähne
Kategorie SUPREME Trunnion

INFORMATIONEN ANFORDERN
SEITE DRUCKEN
  • vorteile
  • eigenschaften
  • abmessungen
  • bestandteile
  • größen und zubehör

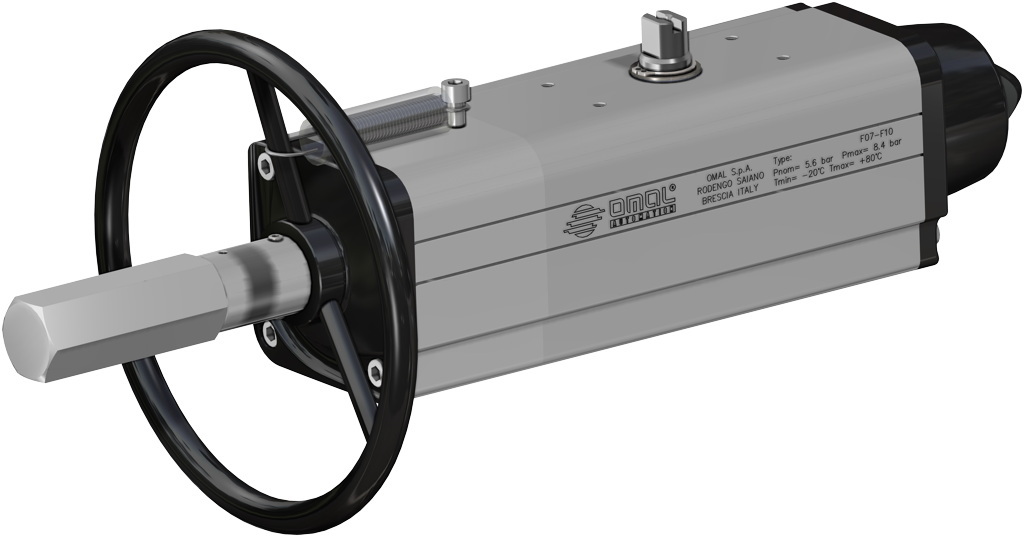

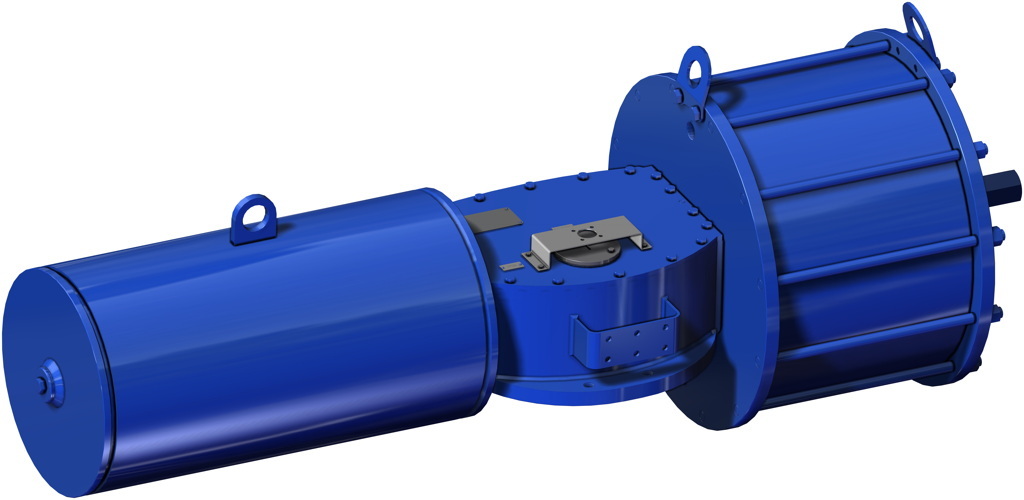

  • infos antriebe
  • dokumente

DN ≤ 100 GRÖSSE ≤ 4” – ANSI 150-300

Kugelhahn SUPREME Trunnion - vorteile - DN ≤ 100 GRÖSSE ≤ 4” – ANSI 150-300

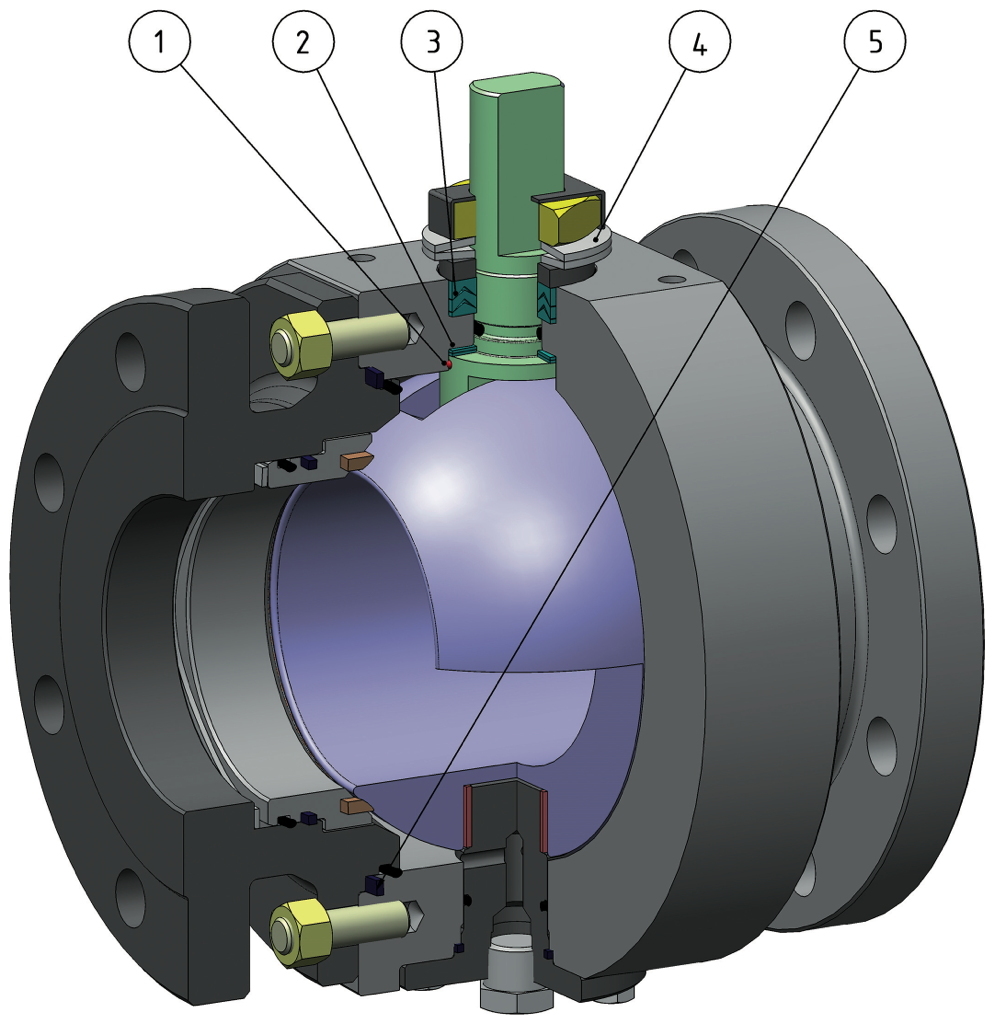

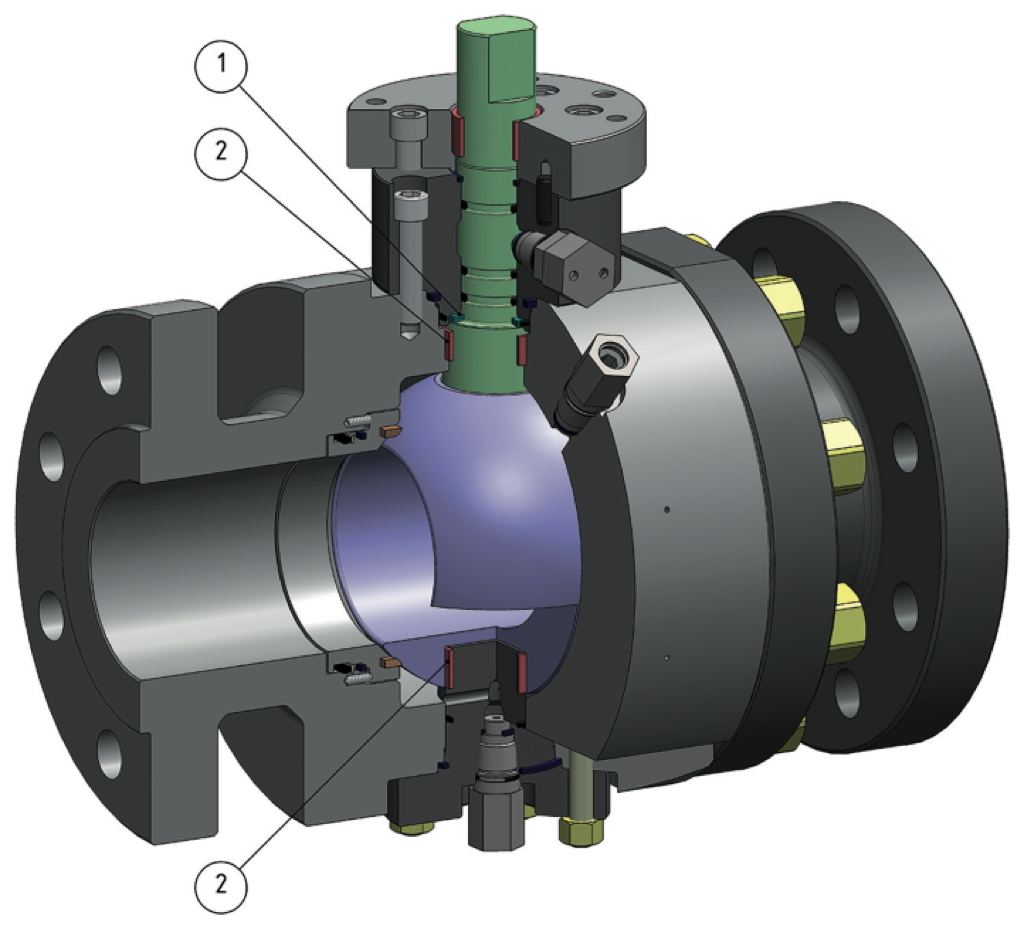

1. Antistatische Vorrichtung (Stromdurchgang zwischen Kugel, Spindel und Gehäuse)
Elektrostatische Ladungen, die bei Verwendung in leicht entflammbaren und/oder explosionsgefährdeten Umgebungen eine Zündgefahr darstellen können, werden vermieden
Garantierte Kontaktsicherheit während der gesamten Lebensdauer der Armatur

2. Doppelter Gleitring
Gewährleistet ein niedrigeres Antriebsmoment der Armatur
Geringerer Verschleiß im Vergleich zur Ausführung mit nur einem Ring

3. V-Ring-Dichtpackung mit 3 Dichtungen + O-Ring
Garantiert eine perfekte Dichtung auch nach zahlreichen Zyklen

4. Tellerfedern an der Spindeldichtung
Gleichen Spiel aus, welches durch den Verschleiß auf Grund der halbkreisförmigen Drehung der Welle entsteht und vermeiden so Leckagen nach außen
Halten die Chevron-Dichtungen (V-Packung) unter Spannung, wobei Leckagen nach außen vermieden werden, die durch den Einsatz bei verschiedenen Temperaturen entstehen können

5. Elastische Grafitdichtung
Gewährleistet Dichte nach außen, unabhängig von Temperaturschwankungen, denen die Armatur ausgesetzt ist

Genauere Achseneinstellung durch die Bearbeitung vom Rohteil zum Fertigteil in einer einzigen Stellung
Längere Lebensdauer der Armatur
Niedrigeres Antriebsmoment

Gehäuse der Armatur bei der Standardausführung aus Carbonstahl, aus nach NACE-Zertifizierung genormten Werkstoffen gefertigt
Garantiert höhere Korrosionsbeständigkeit
Höhere Dehnbarkeit der Werkstoffe

Der gesamte Produktionsprozess findet hausintern bei OMAL statt
Höchste Kontrolle in allen Verarbeitungsphasen
Durch Kunden angeforderte Spezialausführungen können rasch geliefert werden

Fire-Safe-Zertifikat
Garantierte Dichte der Armatur auch im Brandfall

ATEX-Zertifikat
Gestattet die Einrichtung in explosionsgefährdeter Umgebung

Zertifikat TA LUFT Flüchtige Emissionen
Gewährleistet höhere Dichtungssicherheit nach außen

PED-Zertifikat
Volle Übereinstimmung mit der EU-Sicherheitsrichtlinie für Druckgeräte

Zertifikat bis SIL 3
Hohe Funktionssicherheit

DN ≤ 100 GRÖSSE ≤ 4” – ANSI ≥ 600

Kugelhahn SUPREME Trunnion - vorteile - DN ≤ 100 GRÖSSE ≤ 4” – ANSI ≥ 600

1. Doppelter Gleitring
Gewährleistet ein niedrigeres Antriebsmoment der Armatur
Geringerer Verschleiß im Vergleich zur Ausführung mit nur einem Ring

2. Doppelte Kugelbuchsen
Verringern das Drehmoment der Armatur

Antistatische Vorrichtung (Stromdurchgang zwischen Kugel, Spindel und Gehäuse)
Elektrostatische Ladungen, die bei Verwendung in leicht entflammbaren und/oder explosionsgefährdeten Umgebungen eine Zündgefahr darstellen können, werden vermieden
Garantierte Kontaktsicherheit während der gesamten Lebensdauer der Armatur

Elastische Grafitdichtung
Gewährleistet Dichte nach außen, unabhängig von Temperaturschwankungen, denen die Armatur ausgesetzt ist

Gehäuse der Armatur bei der Standardausführung aus Carbonstahl, aus nach NACE-Zertifizierung genormten Werkstoffen gefertigt
Garantiert höhere Korrosionsbeständigkeit
Höhere Dehnbarkeit der Werkstoffe

Fire-Safe-Zertifikat
Garantierte Dichte der Armatur auch im Brandfall

ATEX-Zertifikat
Gestattet die Einrichtung in explosionsgefährdeter Umgebung

PED-Zertifikat
Volle Übereinstimmung mit der EU-Sicherheitsrichtlinie für Druckgeräte

Zertifikat bis SIL 3
Hohe Funktionssicherheit

DN ≥ 150 GRÖSSE ≥ 6”

Kugelhahn SUPREME Trunnion - vorteile - DN ≥ 150 GRÖSSE ≥ 6”

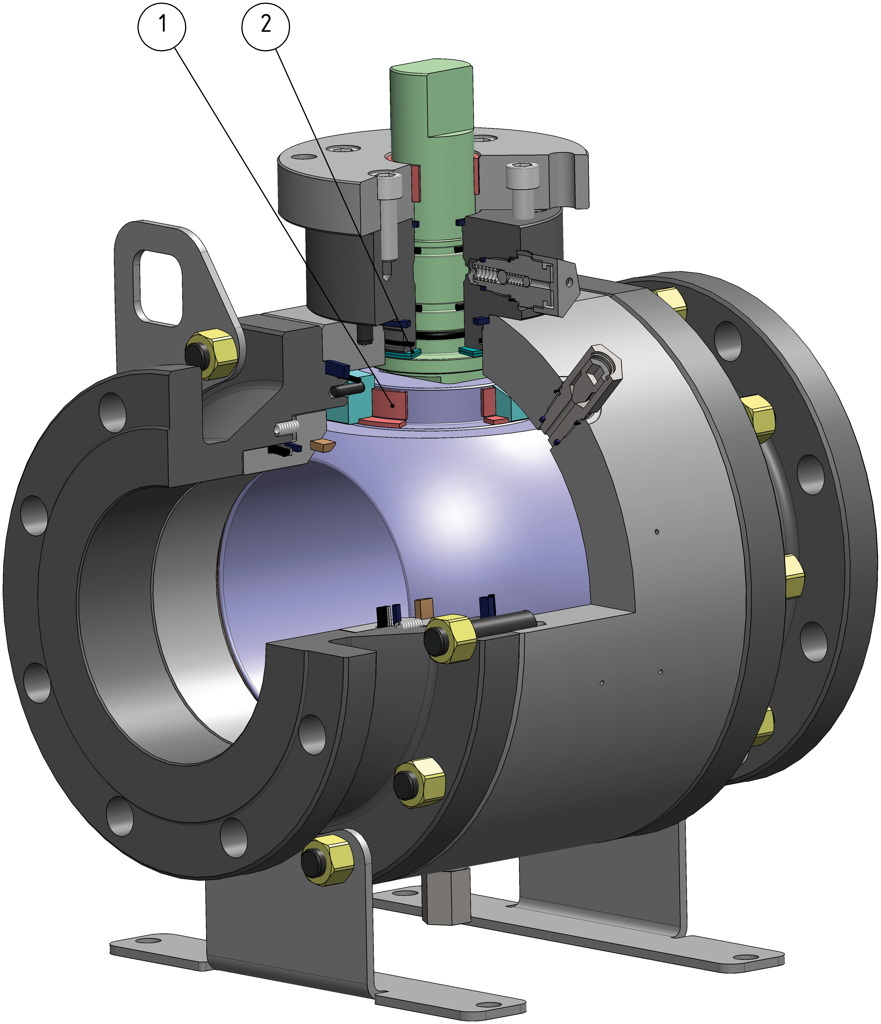

1. Doppelter Gleitring
Gewährleistet ein niedrigeres Antriebsmoment der Armatur
Geringerer Verschleiß im Vergleich zur Ausführung mit nur einem Ring

2. Doppelte Kugelbuchsen
Verringern das Drehmoment der Armatur

Antistatische Vorrichtung (Stromdurchgang zwischen Kugel, Spindel und Gehäuse)
Elektrostatische Ladungen, die bei Verwendung in leicht entflammbaren und/oder explosionsgefährdeten Umgebungen eine Zündgefahr darstellen können, werden vermieden
Garantierte Kontaktsicherheit während der gesamten Lebensdauer der Armatur

Elastische Grafitdichtung
Gewährleistet Dichte nach außen, unabhängig von Temperaturschwankungen, denen die Armatur ausgesetzt ist

Gehäuse der Armatur bei der Standardausführung aus Carbonstahl, aus nach NACE-Zertifizierung genormten Werkstoffen gefertigt
Garantiert höhere Korrosionsbeständigkeit
Höhere Dehnbarkeit der Werkstoffe

Fire-Safe-Zertifikat
Garantierte Dichte der Armatur auch im Brandfall

ATEX-Zertifikat
Gestattet die Einrichtung in explosionsgefährdeter Umgebung

PED-Zertifikat
Volle Übereinstimmung mit der EU-Sicherheitsrichtlinie für Druckgeräte

Zertifikat bis SIL 3
Hohe Funktionssicherheit

Zertifikat Flüchtige Emissionen
Gewährleistet höhere Dichtungssicherheit nach außen

STANDARDAUSFÜHRUNG
• Zwei- oder dreiteiliges Gehäuse
• Resilierender Dichtungssitz
• Automatischer Überdruckablass im Gehäuse
• Double Block & Bleed
• Druckklassen: ANSI 150÷ANSI 2500
• Anwendungen: Chemische und petrochemische Anlagen, Kraftwerke, andere Anwendungen in der verarbeitenden Industrie, mit Flüssigkeiten, Gas, Dampf, Kohlenwasserstoffen
• Anti-Blow-Out-Spindel

SONDERAUSFÜHRUNGEN AUF ANFRAGE
• Doppeltwirkender Kolben
• Materialien und Sonderausführungen gemäß Kundenspezifikation.
• ATEX-Kennzeichnung und entsprechendes Zertifikat AUF ANFRAGE

ZERTIFIZIERUNGEN
• In Einklang mit der EU-Richtlinie 2014/68/EU PED.
• In Einklang mit der ATEX-Richtlinie 2014/34/EU. (ATEX-Zertifikat AUF ANFRAGE).
• Funktionales Sicherheitsniveau bis SIL 3 nach IEC 61508.
• FIRE SAFE EN ISO 10497- API607.
• Flüchtige Emissionen UNI EN ISO 15848.

PROJEKTSTANDARDS
• ASME B16.34
• Endstücke: ASME B16.5 (RF-RTJ), ASME B16.25 (BW)
• Baulänge: ASME B16.10
• Montageflansch Antrieb: ISO5211
• Design API 6D on request.

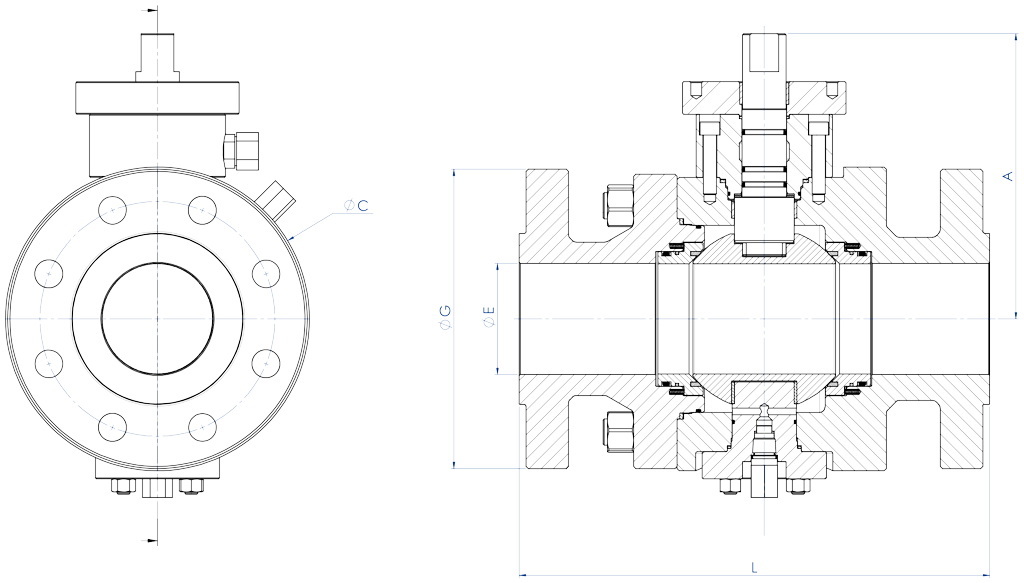

DN≤100 GRÖSSE ≤4” ANSI 150-300

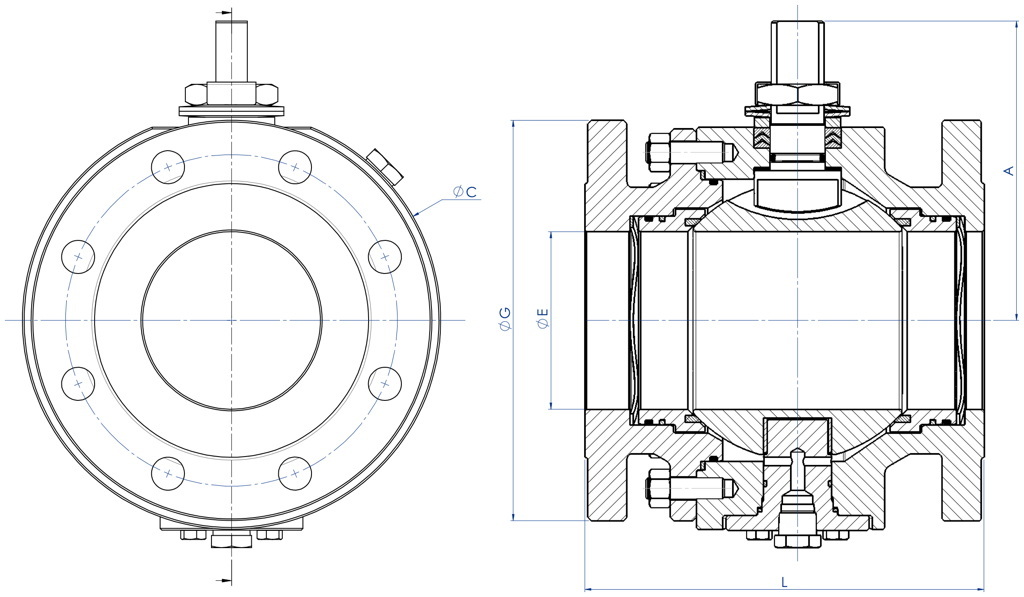

Kugelhahn SUPREME Trunnion - abmessungen - DN≤100 GRÖSSE ≤4” ANSI 150-300

DN≤100 GRÖSSE ≤4” ANSI ≥600

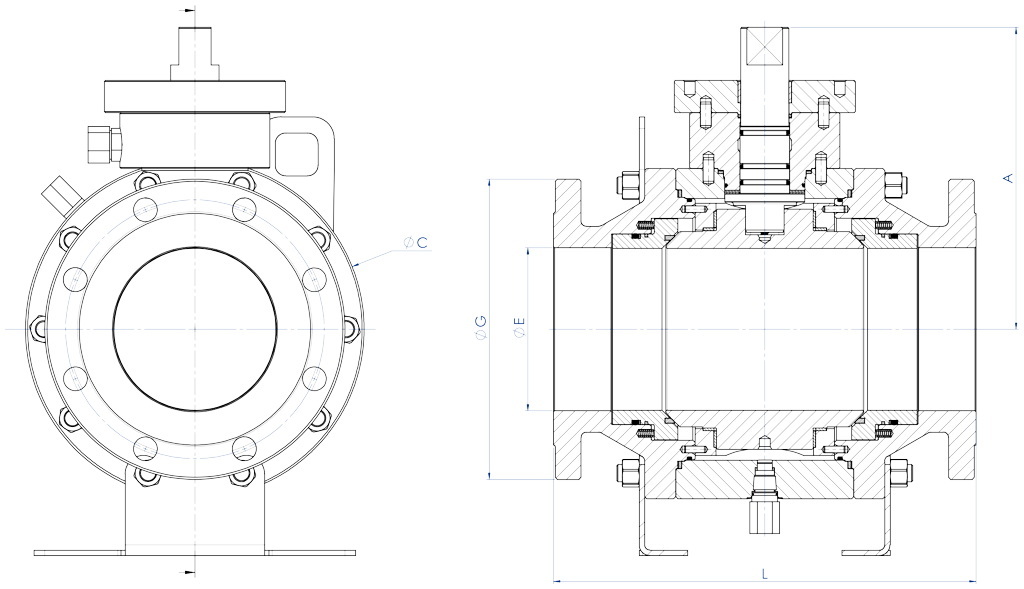

Kugelhahn SUPREME Trunnion - abmessungen - DN≤100 GRÖSSE ≤4” ANSI ≥600

DN ≥150 GRÖSSE ≥6”

Kugelhahn SUPREME Trunnion - abmessungen - DN ≥150 GRÖSSE ≥6”

ANSI 150DNGRÖSSE
LØEØGAØC
502"1785115267*146*
803"2037619090190
1004"229102230111240
1506"394152280232316
2008"457203345286400
25010"533254408324475
30012"610305484355*580*
35014"686337536402*626*
40016"762386397441*700*
45018"864438636484*779*
50020"914489*694560*900*
60024"1067591*814620*1020*

ANSI 300DNGRÖSSE
LØEØGAØC
502"2165116567*156*
803"2827621090200
1004"305102255111240
1506"403152320236324
2008"502203382286408
25010"568254446324475
30012"648305522355*580*
35014"762337585402*626*
40016"838386649504*770*
45018"914438712484*779*
50020"991489*776560*900*
60024"1143591*915620*1020*

ANSI 600DNGRÖSSE
LØEØGAØC
502"29251165160*189*
803"35676210191210
1004"432102275218279
1506"559152355263355
2008"660203420304430
25010"787254510352520
30012"838305561402*620*
35014"889337604416*655*
40016"991386687450*730*
45018"1092438744515*810*
50020"1194489*814588*955*
60024"1397591*941645*1070*

ANSI 900DNGRÖSSE
LØEØGAØC
502"36851215120*189*
803"38176242204240
1004"457102293218279
1506"610152382263355
2008"737203471304430
25010"838254547352520
30012"965305612452660
35014"1029322640460*700*
40016"1130373706485*760*

ANSI 1500DNGRÖSSE
LØEØGAØC
502"36851215140*189*
803"47076268225270
1004"546102312240*300*
1506"705146395285*390*
2008"832192485340*460*
25010"991239585390*555*

ANSI 2500DNGRÖSSE
LØEØGAØC
502"45142235160219
803"50863305241318
1004"67387357
253335
1506"914131485340500

* Ungefähre Quoten

  • DN≤100 GRÖSSE ≤4” ANSI 150-300
  • DN≤100 GRÖSSE ≤4” ANSI ≥600
  • DN ≥150 GRÖSSE ≥6”

DN≤100 GRÖSSE ≤4” ANSI 150-300

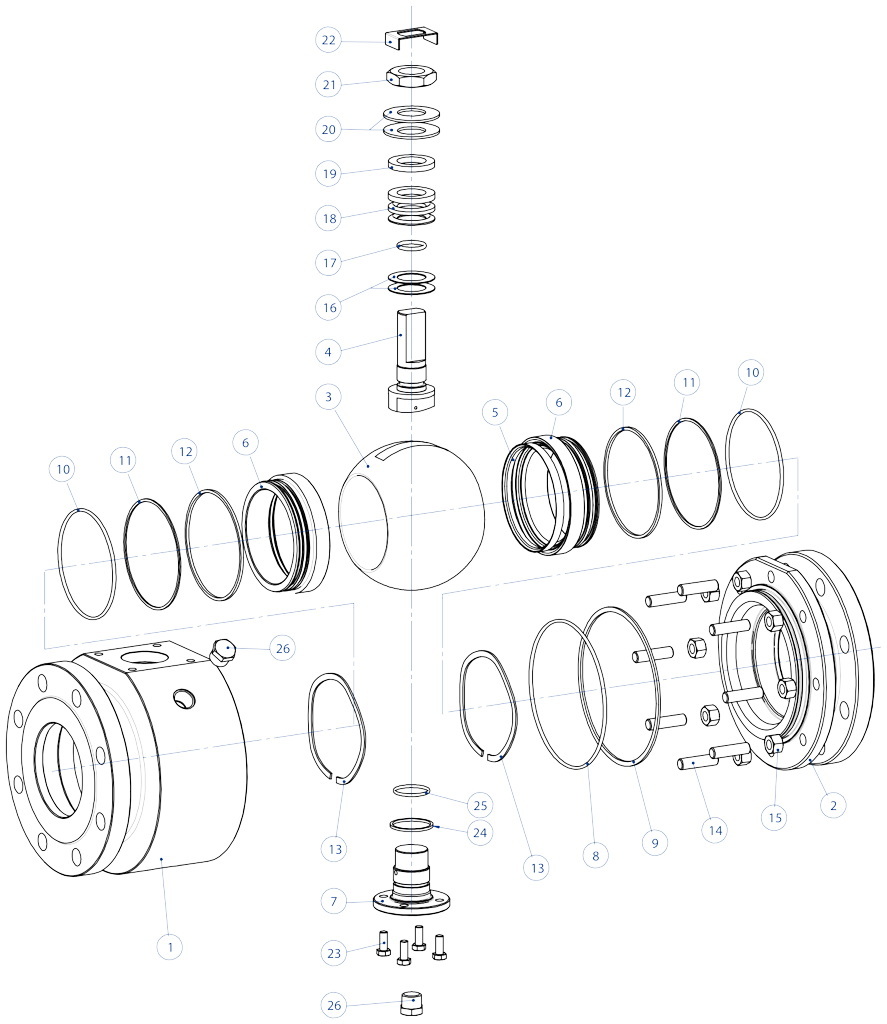

Kugelhahn SUPREME Trunnion - bestandteile - DN≤100 GRÖSSE ≤4” ANSI 150-300

1. Gehäuse
2. Endstück
3. Kugel
4. Spindel
5. Sitz
6. Sitzhalter
7. Untere Abdeckung
8. O-Ring Gehäuse
9. Gehäusedichtung
10. O-Ring Sitzhalter
11. Stützring
12. Sitzdichtung
13. Sitzvorspannfeder
14. Gewindebolzen
15. Muttern
16. Gleitringe
17. O-Ring Spindel
18. Dichtungspackung
19. Haltering
20. Tellerfedern
21. Spindelmutter
22. Mutterstopper
23. Schrauben Untere Abdeckung
24. Dichtung Untere Abdeckung
25. O-Ring Untere Abdeckung
26. Kappe

DN≤100 GRÖSSE ≤4” ANSI ≥600

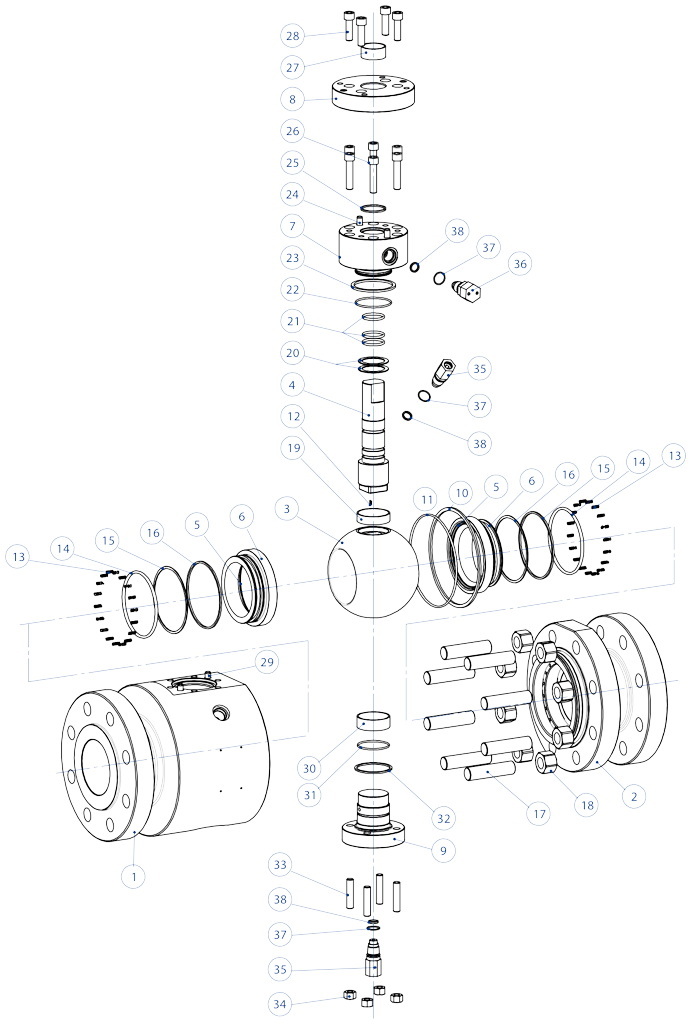

Kugelhahn SUPREME Trunnion - bestandteile - DN≤100 GRÖSSE ≤4” ANSI ≥600

1. Gehäuse
2. Endstück
3. Kugel
4. Spindel
5. Sitz
6. Sitzhalter
7. Obere Abdeckung
8. Flansch
9. Untere Abdeckung
10. Gehäusedichtung
11. O-Ring Gehäuse
12. Feder Antistatische Vorrichtung
13. Sitzvorspannfeder
14. Stützring
15. O-Ring Sitz
16. Sitzdichtung
17. Gewindebolzen
18. Muttern
19. Kugellager
20. Gleitring
21. O-Ring Spindel
22. O-Ring Obere Abdeckung
23. Dichtung Obere Abdeckung
24. Zentrierstift
25. Feuersichere Dichtung/Antistatische Vorrichtung
26. Schrauben Obere Abdeckung
27. Spindellager
28. Flanschschrauben
29. Zentrierstifte
30. Kugellager
31. O-Ring Untere Abdeckung
32. Dichtung Untere Abdeckung
33. Gewindebolzen/Schrauben Untere Abdeckung
34. Muttern
35. Ablassventil
36. Spindelschmierer
37. O-Ring-Schmierer/Ablassventil
38. Dichtung Schmierer/Ablassventil

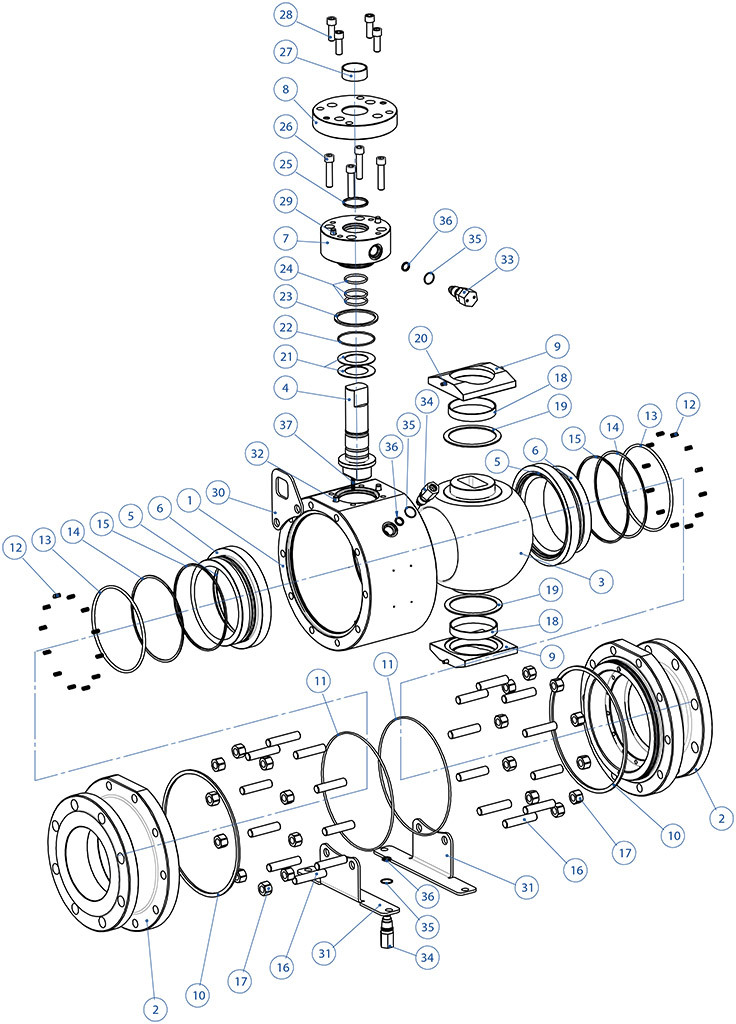

DN ≥150 GRÖSSE ≥6”

Kugelhahn SUPREME Trunnion - bestandteile - DN ≥150 GRÖSSE ≥6”

1. Gehäuse
2. Endstück
3. Kugel
4. Spindel
5. Sitz
6. Sitzhalter
7. Obere Abdeckung
8. Flansch
9. Trägerplatten
10. Gehäusedichtung
11. O-Ring Gehäuse
12. Sitzvorspannfedern
13. O-Ring Sitzhalter
14. Stützring
15. Dichtung Sitzhalter
16. Gewindebolzen
17. Muttern
18. Kugellager
19. Drehkranz Kugel
20. Zentrierstifte
21. Gleitringe
22. O-Ring Obere Abdeckung
23. Dichtung Obere Abdeckung
24. O-Ring Spindel
25. Feuersichere Dichtung/Antistatische Vorrichtung
26. Schrauben Obere Abdeckung
27. Spindellager
28. Flanschschrauben
29. Zentrierstifte
30. Hebeösen
31. Stützfüße
32. Zentrierstifte
33. Spindelschmierer
34. Ablassventil
35. O-Ring-Schmierer/Ablassventil
36. O-Ring-Schmierer/Ablassventil
37. Antistatische Vorrichtung

GRÖSSE und ZUBEHÖR

DN

50
80
x
65
80
100
x
80
100
150
x
100
150
200
x
150
200
250
x
200
250
300
x
250
300
350
x
250
350
400
x
300
400
450
x
350
450
500
x
400
500
600
x
500
600
GRÖSSE

2"
3"
x
2"1/2
3"
4"
x
3"
4"
6"
x
4"
6"
8"
x
6"
8"
10"
x
8"
10"
12"
x
10"
12"
14"
x
10"
14"
16"
x
12"
16"
18"
x
14"
18"
20"
x
16"
20"
24"
x
20"
24"
ANSI 150
A






●
●
●
●
●
●
●
●
●
●
●
●
●
●
●
●
●
B
●
●
●
●
●
●

















C






●
●
●
●
●
●
●
●
●
●
●
●
●
●
●
●
●
D














●
●
●
●
●
●
●
●
●
E






●
●
●
●
●
●
●
●
●
●
●
●
●
●
●
●
●
F






●
●
●
●
●
●
●
●
●
●
●
●
●
●
●
●
●

ANSI 300
A






●
●
●
●
●
●
●
●
●
●
●
●
●
●
●
●
●
B
●
●
●
●
●
●

















C






●
●
●
●
●
●
●
●
●
●
●
●
●
●
●
●
●
D














●
●
●
●
●
●
●
●
●
E






●
●
●
●
●
●
●
●
●
●
●
●
●
●
●
●
●
F





●
●
●
●
●
●
●
●
●
●
●
●
●
●
●
●
●
●

ANSI 600
A
●
●
●
●
●
●
●
●
●
●
●
●
●
●
●
●
●
●
●
●
●
●
●
B























C
●
●
●
●
●
●
●
●
●
●
●
●
●
●
●
●
●
●
●
●
●
●
●
D














●
●
●
●
●
●
●
●
●
E




●
●
●
●
●
●
●
●
●
●
●
●
●
●
●
●
●
●
●
F




●
●
●
●
●
●
●
●
●
●
●
●
●
●
●
●
●
●
●

ANSI 900
A
●
●
●
●
●
●
●
●
●
●
●
●
●
●
●
●
●
●





B























C
●
●
●
●
●
●
●
●
●
●
●
●
●
●
●
●
●
●





D












●
●
●
●
●
●





E




●
●
●
●
●
●
●
●
●
●
●
●
●
●





F




●
●
●
●
●
●
●
●
●
●
●
●
●
●






ANSI 1500
A
●
●
●
●
●
●
●
●
●
●
●
●











B























C
●
●
●
●
●
●
●
●
●
●
●
●











D







●
●
●
●
●











E




●
●
●
●
●
●
●
●











F




●
●
●
●
●
●
●
●












ANSI 2500
A
●
●
●

●
●
●
●















B























C
●
●
●

●
●
●
●















D






●
●















E




●
●
●
●















F




●
●
●
●

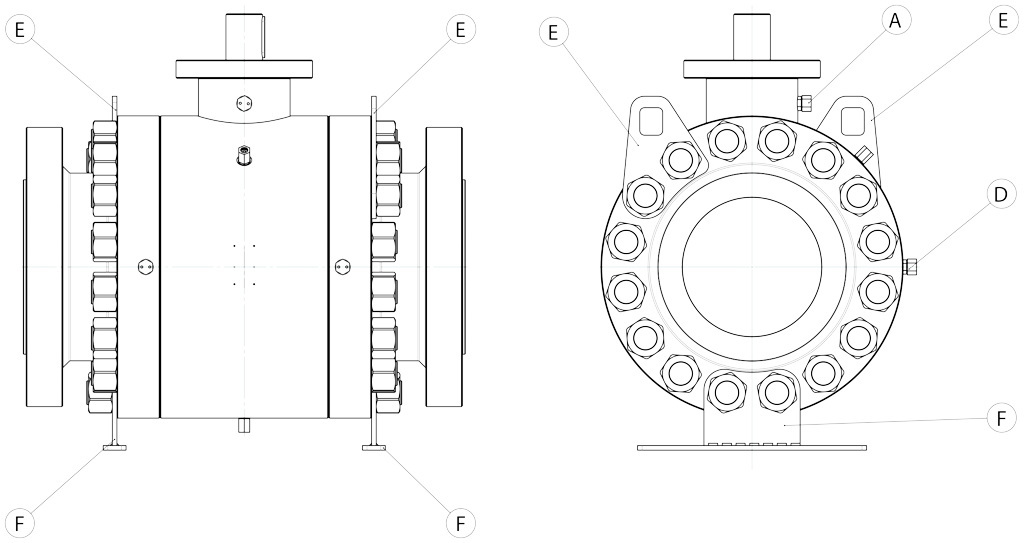

A) Spindelschmierer
B) Kappe Gehäuse/Untere Abdeckung
C) Ablassventil Gehäuse/Untere Abdeckung
D) Sitzschmierer
E) Hebeöse
F) Stützfüße

Kugelhahn SUPREME Trunnion - größen und zubehör -

ZUBEHÖR

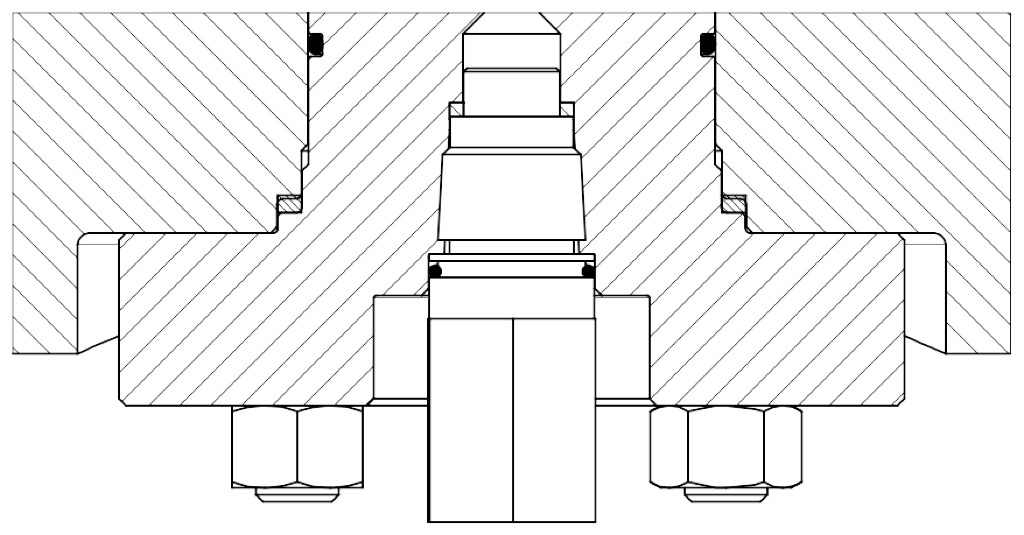

A. Spindelschmierer

Kugelhahn SUPREME Trunnion - größen und zubehör - A. Spindelschmierer

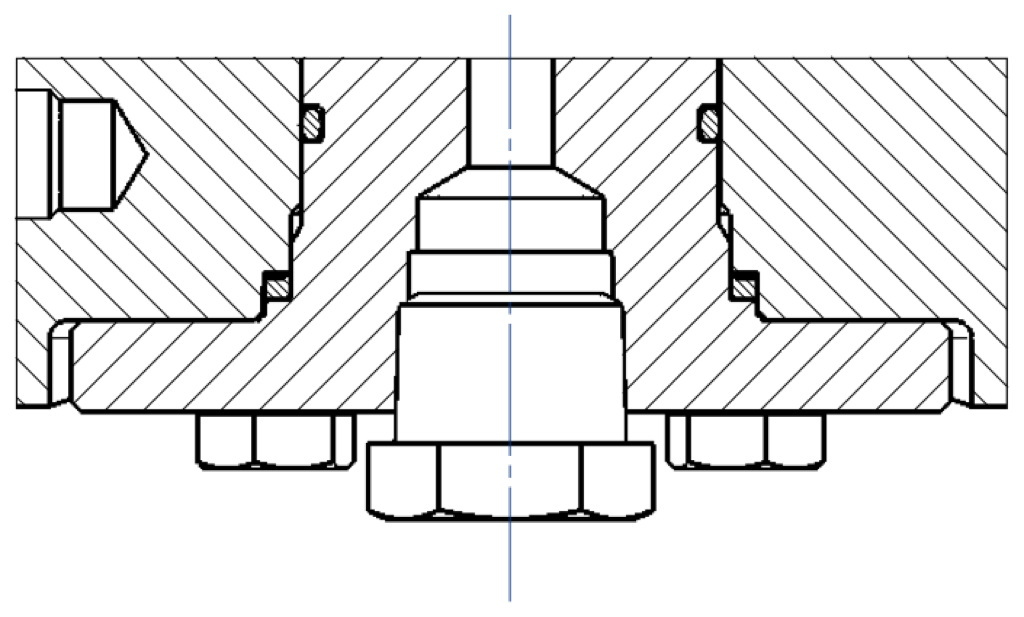

B. Kappe Gehäuse/Untere Abdeckung

Kugelhahn SUPREME Trunnion - größen und zubehör - B. Kappe Gehäuse/Untere Abdeckung

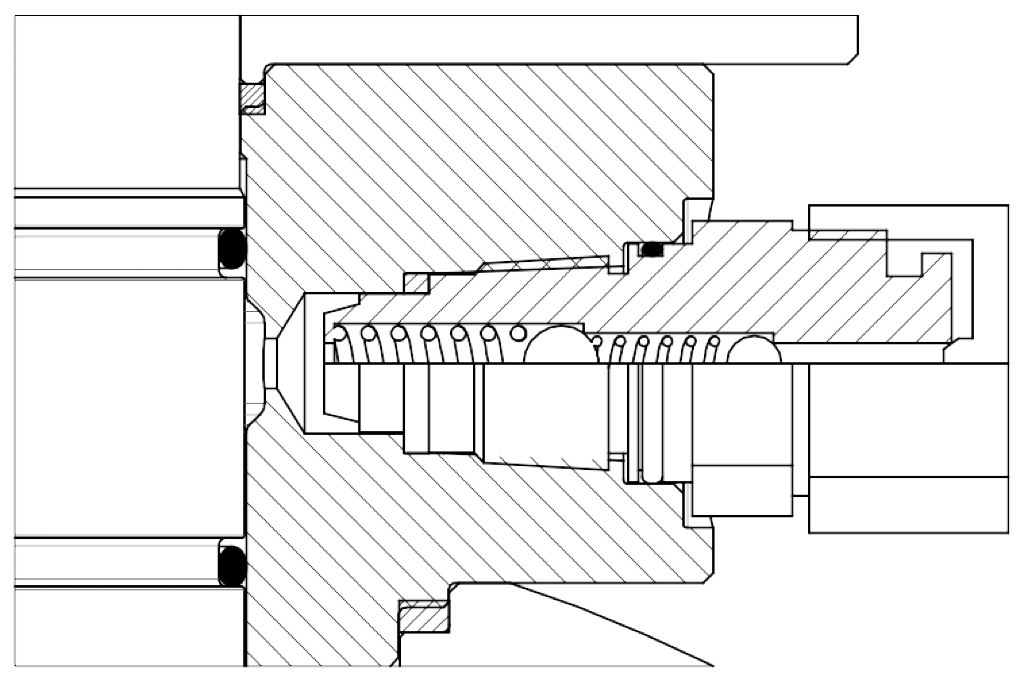

C. Ablassventil Gehäuse/Untere Abdeckung

Kugelhahn SUPREME Trunnion - größen und zubehör - C. Ablassventil Gehäuse/Untere Abdeckung

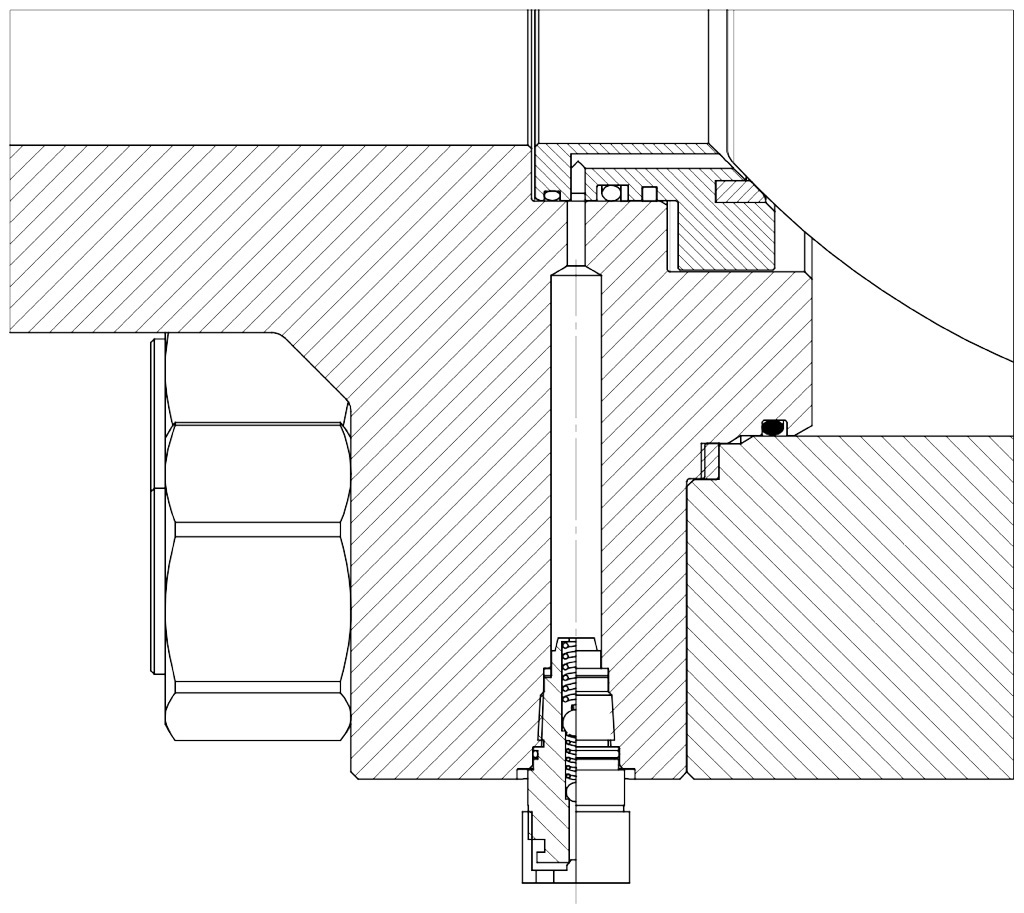

D. Sitzschmierer

Kugelhahn SUPREME Trunnion - größen und zubehör - D. Sitzschmierer

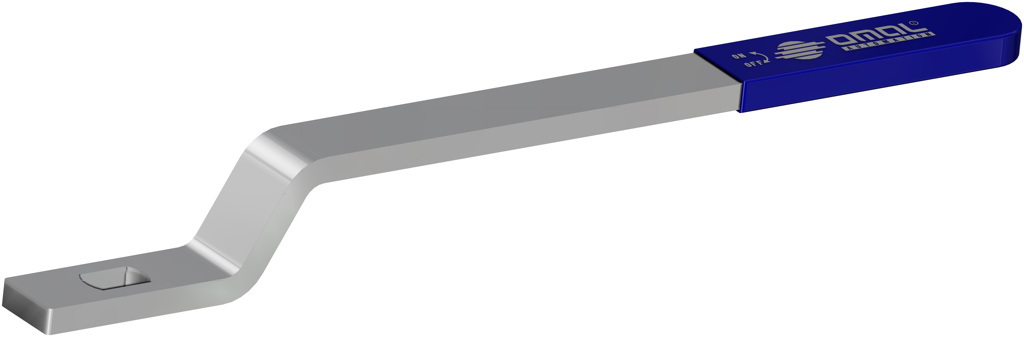

Handhebel

Kugelhahn SUPREME Trunnion - infos antriebe - Handhebel

Manueller Druckminderer

Kugelhahn SUPREME Trunnion - infos antriebe - Manueller Druckminderer

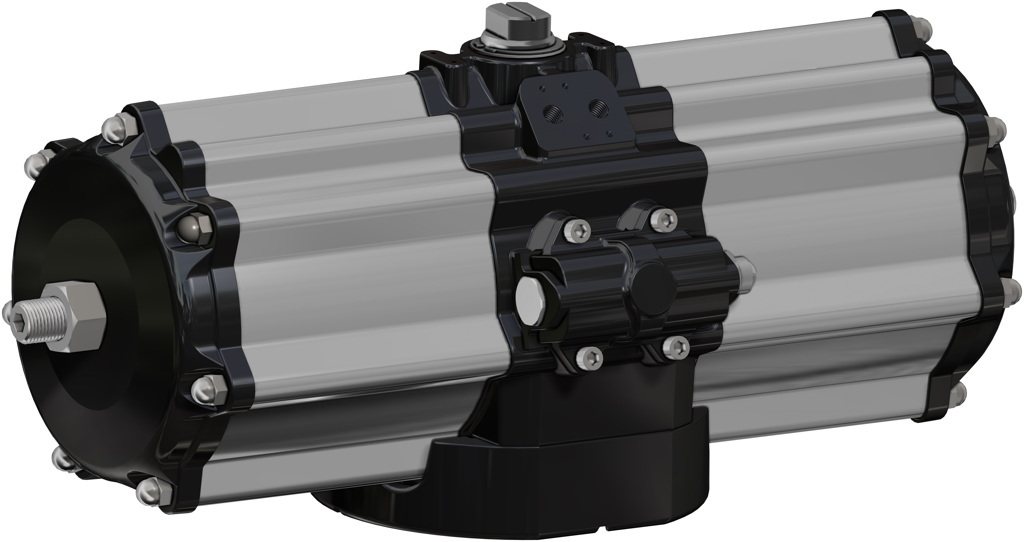

Pneumatischer Stellantrieb

Kugelhahn SUPREME Trunnion - infos antriebe - Pneumatischer Stellantrieb

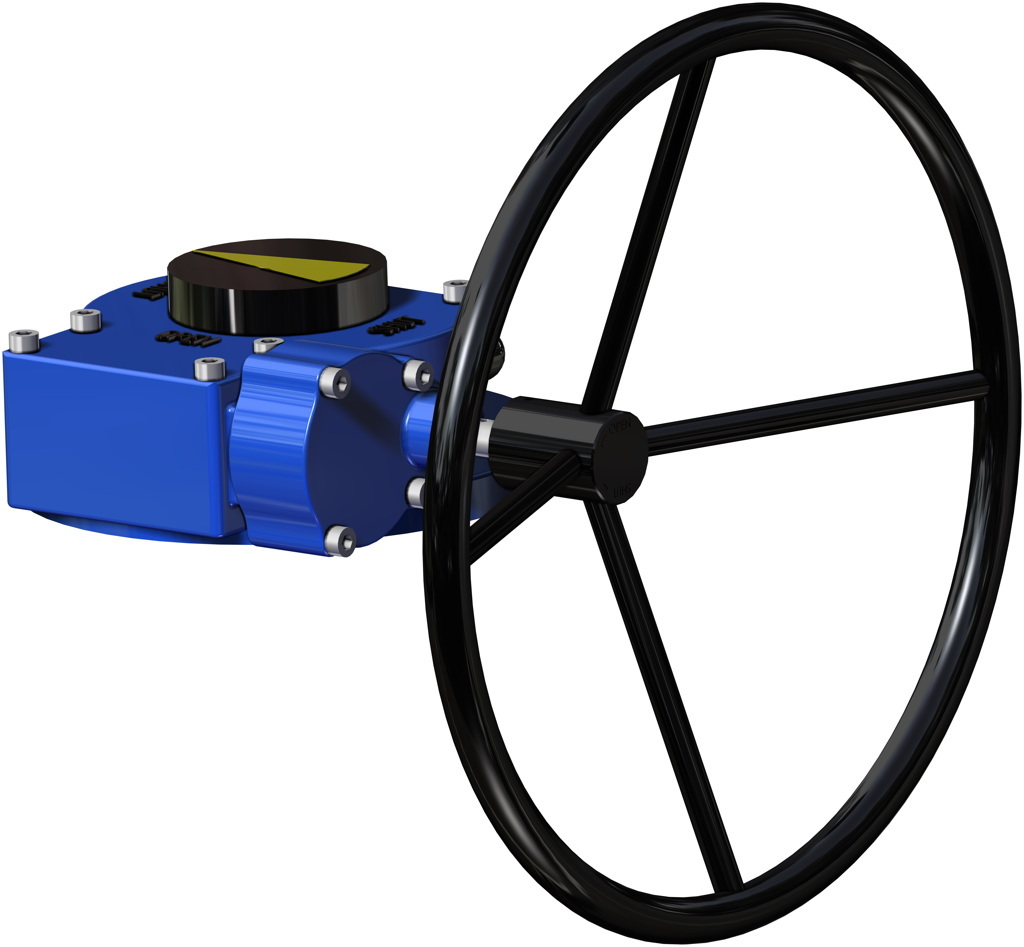

Pneumatischer Stellantrieb mit integriertem Handrad

Kugelhahn SUPREME Trunnion - infos antriebe - Pneumatischer Stellantrieb mit integriertem Handrad

Pneumatischer Stellantrieb Heavy Duty

Kugelhahn SUPREME Trunnion - infos antriebe - Pneumatischer Stellantrieb Heavy Duty
SCHLIESSEN

NÄCHSTES EVENT

Hydrogen Technology Expo Europe 2024
Hydrogen Technology Expo Europe 2024
Hamburg (Germany), 23rd - 24th October 2024
