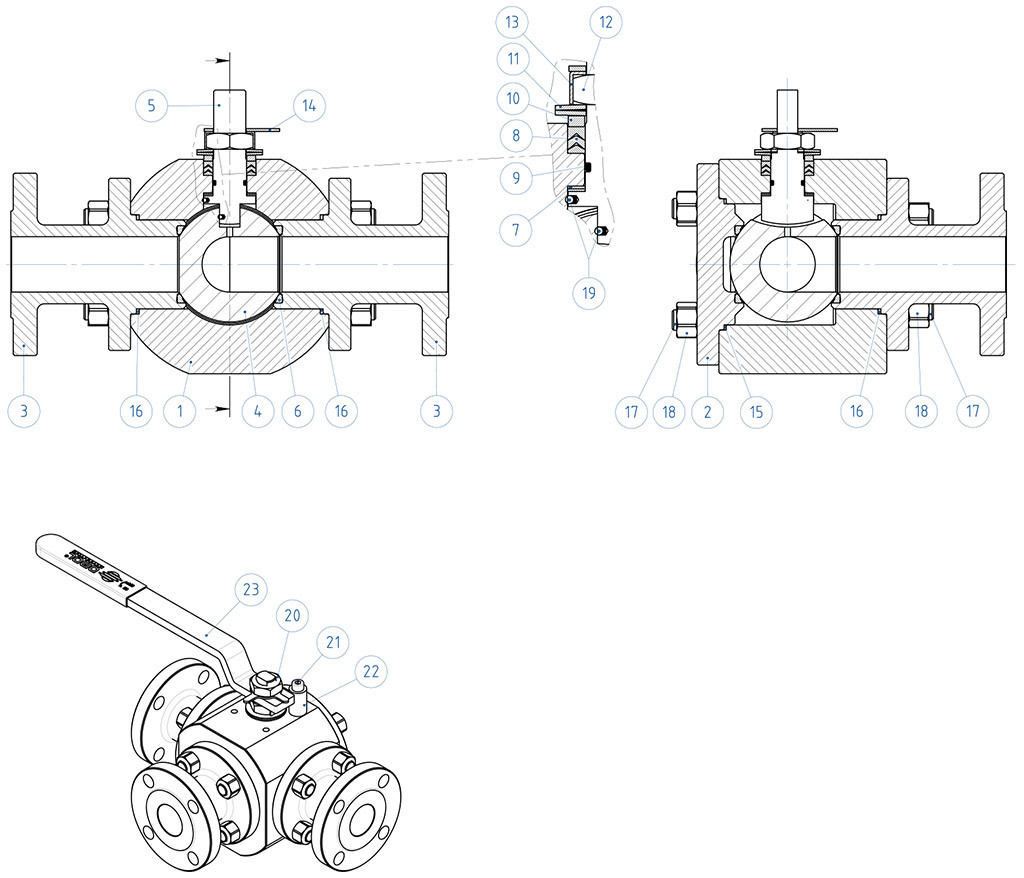

WERKSTOFFE SPLIT BODY PN16-40 ANSI 150 |
Nr
| Beschreibung
| 316 Edelstahl
|
1
| Gehäuse
| ASTM A182 F316 / A479TP.316
|
2
| Abdeckung
|
3
| Endstück
|
4
| Kugel
| ASTM A351 CF8M
|
5
| Spindel
| A564 TP.630 (17-4PH)
|
6*
| Sitz
| Modified PTFE
|
7*
| Untere Spindeldichtung
| Modified PTFE
|
8*
| V-Packung
| Modified PTFE
|
9*
| O-ring stelo
| FKM
|
10
| Haltering
| AISI 304
|
11
| Spindelfedern
| Verzinkter Carbonstahl(xx)
|
12
| Spindelmutter
| Verzinkter Carbonstahl (x)
|
13
| Gewindemutterbefestigungsplatte
| 304 S.S.
|
14
| Anzeige
| 304 S.S.
|
15*
| Dichtung Gehäuse-Abdeckung
| Grafoil
|
16*
| Dichtung Gehäuse-Endstück
| Grafoil
|
17
| Gewindebolzen
| ASTM A193-B8
|
18
| Muttern
| ASTM A194-Gr.8
|
19
| Antistatische Vorrichtung
| 316 S.S.
|
20
| Gegenmutter
| Verzinkter Carbonstahl (x)
|
21
| Befestigungsschraube
| A2-70 (304 S.S.)
|
22
| Feststellvorrichtung
| Verzinkter Carbonstahl (x)
|
23
| Hebel
| Fe37 verzinkt (x)
|
* Bestandteile des Dichtungssatzes
|
