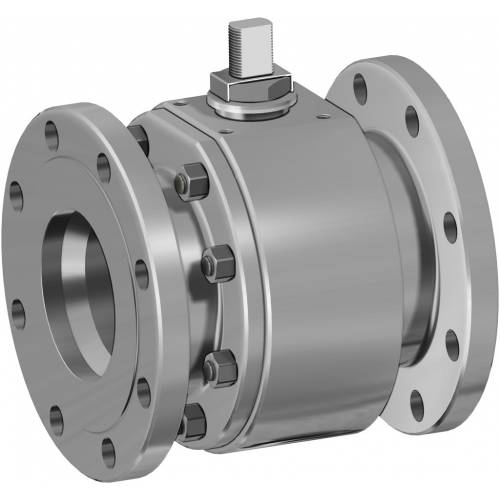

Kugelhahn Thor Split Body ANSI 150-300 reduzierter Durchgang aus Edelstahl

Kugelhahn Thor Split Body ANSI 150-300 reduzierter Durchgang aus Edelstahl
Kategorie Thor
Unterkategorie Thor Split Body

Familie Thor Split Body ANSI 150-300 reduzierter Durchgang

STEUERUNG KONFIGURIEREN
INFORMATIONEN ANFORDERN
SEITE DRUCKEN
CODE-DECODIERUNG
  • vorteile
  • abmessungen
  • werkstoffe
  • zubehör
  • dokumente

1. Antistatische Vorrichtung (Stromdurchgang zwischen Kugel, Spindel und Gehäuse)
Elektrostatische Ladungen, die bei Verwendung in leicht entflammbaren und/oder explosionsgefährdeten Umgebungen eine Zündgefahr darstellen können, werden vermieden
Garantierte Kontaktsicherheit während der gesamten Lebensdauer der Armatur

2. Doppelter Gleitring
Gewährleistet ein niedrigeres Antriebsmoment der Armatur
Geringerer Verschleiß im Vergleich zur Ausführung mit nur einem Ring

3. V-Ring-Dichtpackung mit 3 Dichtungen + O-Ring
Garantiert eine perfekte Dichtung auch nach zahlreichen Zyklen

4. Tellerfedern an der Spindeldichtung

Gleichen Spiel aus, welches durch den Verschleiß auf Grund der halbkreisförmigen Drehung der Welle entsteht und vermeiden so Leckagen nach außen
Halten die Chevron-Dichtungen (V-Packung) unter Spannung, wobei Leckagen nach außen vermieden werden, die durch den Einsatz bei verschiedenen Temperaturen entstehen können

5. Elastische Grafitdichtung
Gewährleistet Dichte nach außen, unabhängig von Temperaturschwankungen, denen die Armatur ausgesetzt ist

Genauere Achseneinstellung durch die Bearbeitung vom Rohteil zum Fertigteil in einer einzigen Stellun
g
Längere Lebensdauer der Armatur
Niedrigeres Antriebsmoment

Einfache Wartung, die direkt an der Anlage selbst vorgenommen werden kann
Kosteneinsparung bei der Wartung

Gehäuse der Armatur bei der Standardausführung aus Carbonstahl, mit nach NACE-Zertifizierung genormten Werkstoffen gefertigt
Garantiert höhere Korrosionsbeständigkeit
Höhere Dehnbarkeit der Werkstoffe

Der gesamte Produktionsprozess findet hausintern bei OMAL statt
Höchste Kontrolle in allen Verarbeitungsphasen
Durch Kunden angeforderte Spezialausführungen können rasch geliefert werden

Fire-Safe-Zertifikat
Garantiert Dichte der Armatur auch im Brandfall

ATEX-Zertifikat
Gestattet die Einrichtung in explosionsgefährdeter Umgebung

Zertifikat TA LUFT Flüchtige Emissionen
Gewährleistet höhere Dichtungssicherheit nach außen

API6D Zertifikat
Kann in der Öl-, Gas- und Petrochemiebranche verwendet werden
Maximale Rückverfolgbarkeit des Prozesses sowie des Produkts

Zertifikat EU/PED
Volle Übereinstimmung mit der EU-Sicherheitsrichtlinie für Druckgeräte

Zertifikat bis SIL 3
Hohe Funktionssicherheit

ABMESSUNGEN
MASSE
H
Y
∅V
∅M
∅N
F/T
ATT. ISO
HEBEL-KIT
DN [mm]
[Zoll]
DN 20x15
3/4” x 1/2”
71
140
---
36
M5
10/6
F03
KLV58004
DN 25x20
1” x 3/4”
73
140
---
36
M5
10/6
F03
KLV58004
DN 32x25
1” 1/4 x 1”
87
150
---
42
M5
12/8
F04
KLV58006
DN 40x32
1” 1/2 x 1” 1/4
91
150
---
42
M5
12/8
F04
KLV58006
DN 50x40
2” x 1” 1/2
108
275
---
50
M6
16/10
F05
KLV58008
DN 65x50
2” 1/2 x 2”
118
275
---
50
M6
16/10
F05
KLV58008
DN 80x65
3” x 2” 1/2
143
350
---
70
M8
22/14
F07
KLV58010
DN 100x80
4” x 3”
150
350
---
70
M8
22/14
F07
KLV58010
DN 125x100
5” x 4”
198
450
---
102
M10
30/18
F10
KLV58012
DN 150x100
6” x 4”
208
450
---
102
M10
30/18
F10
KLV58012
DN 200x150 ANSI 150 (*)
8” x 6”
522
326
400
140
M16
45/30
F14
---
DN 200x150 ANSI 300
8” x 6”
522
347,5
600
140
M16
45/30
F14
---
DN 250x200 ANSI 150 (*)
10” x 8”
516
347
500
140
M16
52/35
F14
---


STANDARD-Ausführung mit handbetriebenem Druckminderer für DN200x150 und DN250x200.
(*) AUF ANFRAGE Ausführung mit Handhebel.

ABMESSUNGEN
MASSE
ANSI
∅E
A
B
C
∅G
∅R
S
P
∅H
ANZAHL BOHRUNGEN
∅I
Kg
L
HEBEL-KIT
DN [mm]
[Zoll]
DN 20x15
3/4” x 1/2”
150
19
32
52
10
100
42,9
1,6
13
69,9
4
16
2,9
117 (3)
KGBV485040
DN 20x15
3/4” x 1/2”
300
19
32
52
10
115
42,9
1,6
16,6
82,6
4
19
4,1
152 (3)
KGBV485040
DN 25x20
1” x 3/4”
150
25
35
55
10
110
50,8
1,6
14,5
79,4
4
16
3,9
127 (3)
KGBV485050
DN 25x20
1” x 3/4”
300
25
35
55
10
125
50,8
1,6
18
88,9
4
19
5,2
165 (3)
KGBV485050
DN 32x25
1” 1/4 x 1”
150
32
42
68
15
115
63,5
1,6
16,1
88,9
4
16
5,1
140 (3)
KGBV485060
DN 32x25
1” 1/4 x 1”
300
32
42
68
15
135
63,5
1,6
19,5
98,4
4
19
7
178 (3)
KGBV485060
DN 40x32
1” 1/2 x 1” 1/4
150
38
47
73
15
125
73
1,6
18
98,4
4
16
7,7
165 (3)
KGBV485070
DN 40x32
1” 1/2 x 1” 1/4
300
38
47
73
15
155
73
1,6
21
114,3
4
22
10,8
190 (3)
KGBV485070
DN 50x40
2” x 1” 1/2
150
51
58
93
21
150
92,1
1,6
19,6
120,7
4
19
11,8
178 (4)
KGBV485080
DN 50x40
2” x 1” 1/2
300
51
58
93
21
165
92,1
1,6
22,6
127
8
19
14,1
216 (4)
KGBV485080
DN 65x50
2” 1/2 x 2”
150
64
67
102
21
180
104,8
1,6
22,6
139,7
4
19
18,3
191 (4)
KGBV485090
DN 65x50
2” 1/2 x 2”
300
64
67
102
21
190
104,8
1,6
26,1
149,2
8
22
21,5
241 (4)
KGBV485090
DN 80x65
3” x 2” 1/2
150
76
83
130,5
28,4
190
127
1,6
24
152,4
4
19
25,6
203 (4)
KGBV485100
DN 80x65
3” x 2” 1/2
300
76
83
130,5
28,4
210
127
1,6
29
168,3
8
22
33,6
282 (4)
KGBV485100
DN 100x80
4” x 3”
150
102
90
137,5
28,4
230
157,2
1,6
24,6
190,5
8
19
35,9
229 (4)
KGBV485110
DN 100x80
4” x 3”
300
102
96
137,5
28,4
255
157,2
1,6
32,6
200
8
22
50,5
305 (4)
KGBV485110
DN 125x100
5” x 4”
150
118
111
172
35
255
185,7
1,6
24
215,9
8
22
53
254 (3)
KGBV485120
DN 125x100
5” x 4”
300
118
111
172
35
280
185,7
1,6
36,6
235
8
22
78,9
381 (3)
KGBV485120
DN 150x100
6” x 4”
150
152
111
172
35
280
215,9
1,6
25,6
241,3
8
22
67,7
394 (4)
KGBV485120
DN 150x100
6” x 4”
300
152
111
172
35
320
215,9
1,6
37,6
269,9
12
22
91,4
403 (4)
KGBV485120
DN 200x150(*)
8” x 6”
150
203
154
227,5
40,5
345
269,9
1,6
29
298,5
8
22
151,5
457 (4)
KGBV485140
DN 200X150
8” x 6”
300
203
154
227,5
40,5
380
269,9
1,6
42,5
330,2
12
25,4
184
502
KGBV48514D
DN 250x200(*)
10” x 8”
150
254
188
274
44,8
405
323,8
1,6
31
362
12
25,4
246
533 (4)
KGBV485150

STANDARD-Ausführung mit handbetriebenem Druckminderer für DN200x150 und DN250x200.
(*) AUF ANFRAGE Ausführung mit Handhebel.
(3) ANSI B16.10
(4) B16.10 / API6D

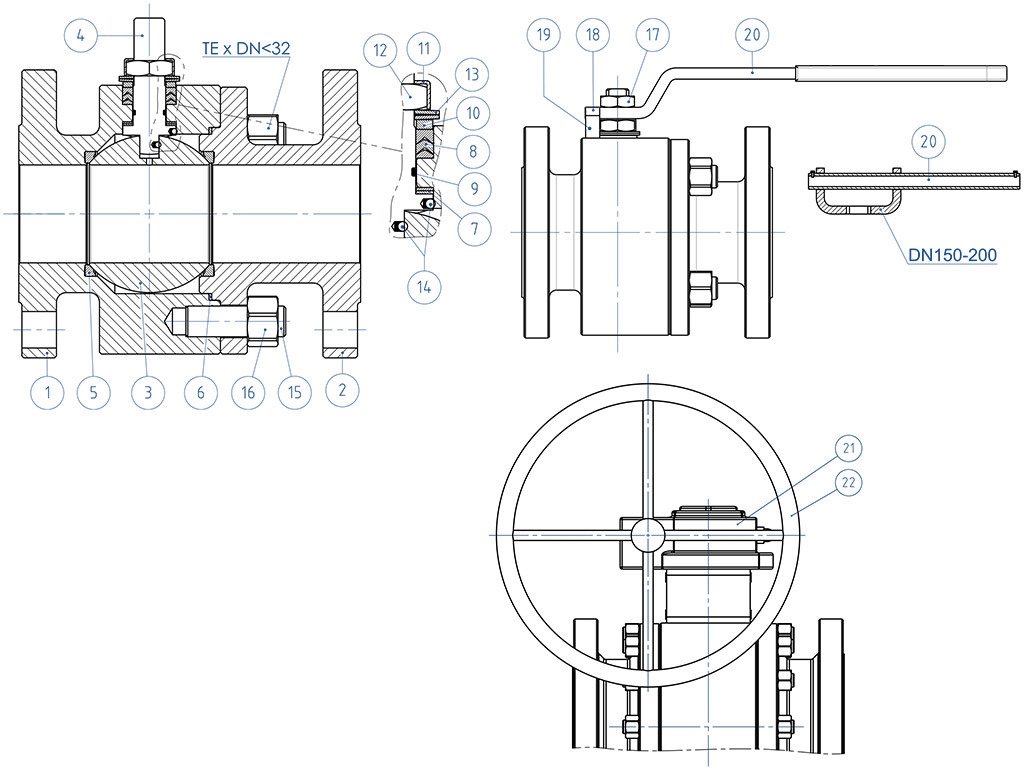

WERKSTOFFE
ANSI 150-300  STABSTAHL
Nr
Beschreibung
316 Edelstahl
1
Gehäuse
ASTM A 182 F316 / A479TP.316 (1.4401 / X5CrNiMo 17-12-2)
2
Endstück
3
Kugel
ASTM A351 CF8M (1.4408/Gx5CrNiMo19-12-2)
4
Spindel
A564 TP.630 (17-4PH)
5*
Sitz
TFM1600 (2)
6*
Dichtung Gehäuse-Endstück
GRAFOIL
7*
Untere Spindeldichtung
TFM1600 (.)
8*
Chevron-Dichtungen
TFM1600 (.)
9*
O-Ring Spindel
FKM (.)
10
Haltering
304 S.S.
11
Gewindemutterbefestigungsplatte
304 S.S.
12
Spindelmutter
UNI 3740-1 6S verzinkt (x)
13
Tellerfedern
50CrV4 verzinkt (xx)
14
Antistatische Vorrichtung
316 S.S.
15
Gewindebolzen
ASTM A193-B8
16
Muttern
ASTM A194-Gr.8
17
Gegenmutter
UNI 3740-1 6S verzinkt (x)
18
Befestigungsschraube
A2-70 UNI 3740 (304 S.S.)
19
Feststellvorrichtung
Verzinkter Carbonstahl (x)
20
Hebel
Fe37 verzinkt (x)
21
Druckminderer
Gusseisen (beschichtet)
22
Handrad
Fe 42 UNI 7091
* Bestandteile des Dichtungssatzes

Auf Anfrage erhältlich in:
(x): 304 S.S.
(xx): 301 S.S.
(2) DEVLON für DN200x150 ANSI300

(.): Andere Werkstoffe auf Anfrage

MIT HEBEL VERSCHWEISSTE VERLÄNGERUNG

WERKSTOFFE
TEILE-NrBESCHREIBUNG
WERKSTOFF
1
Verlängerung
AISI304 S.S.
2
Achse
AISI 430 F
3
Buchse
DELRIN
4
O-RING
NBR
5
Hebel
Fe 37 galvanisiert (*)
6
Mutter
galvanisierter Carbonstahl (*)
7
Hebelsperre
galvanisierter Carbonstahl (*)
8
Schraube Hebelsperre
A2-70
9
Mutter Hebelsperre
A2 (**)

(*): Auf Anfrage in 304 S.S. erhältlich. (**): Nicht vorhanden bei Ventilen mit ISO F04-Anschluss

VERLÄNGERUNG FÜR ANTRIEB

ABMESSUNGEN
ISO
A
B
C
M
N
F/T
Y
F03
36
36
5,5
36
5,5
10/6
140
F04
43
42
5,5
42
M5
12/8
150
F05
45
50
6,5
50
6,5
16/10
275
F07
54
70
9
70
9
22/14
350
F10
76
102
11
102
11
30/18
450

 HINWEIS: Der Code der jeweiligen Verlängerung hängt von Antriebsart und Ventilanschluss ab; bei Bestellung anfordern.

VERLÄNGERUNG MIT ZUSÄTZLICHER DICHTUNG

 WERKSTOFFE
TEILE-Nr
 DESCRIPTION
MATERIAL
1
Verlängerung
304 S.S.
2
Achse
AISI 430 F
3
Buchse
DELRIN
4
O-RING
NBR

HINWEIS: Der Code der jeweiligen Verlängerung hängt von Antriebsart und Ventilanschluss ab; bei Bestellung anfordern.

WERKSTOFFE
TEILE-Nr
BESCHREIBUNG
WERKSTOFF
1
Verlängerung
304 s.s.
2
Achse
AA564 TP.630 (17-4ph)
3
Gleitring
TFM1600
4
O-Ring
FKM
5
V-Ring-Dichtpackung
TFM1600
6
Dichtungsring
304 s.s.
7
Tellerfedern
50CrV4 Verzinkt
8
Spindelmutter
UNI 3740-1 6S Verzinkt
9
Gewindemutterbefestigungsplatte
304 s.s.
10
Schraube
A2-70 UNI 3740 (304 s.s.)

ABMESSUNGEN
ISO
A
B
C
D
F/T
M
N
F03
20
36
5,5
10,22
10/6
36
M5
F04
26
42
5,5
15,08
12/8
42
M5
F05
35
50
6,5
21,14
16/10
50
M6
F07
47,5
65
8,5
28,41
22/14
70
M8
F10
61
102
10,5
35,13
30/18
102
M10

 HINWEIS: Der Code der jeweiligen Verlängerung hängt von Antriebsart und Ventilanschluss ab; bei Bestellung anfordern.
