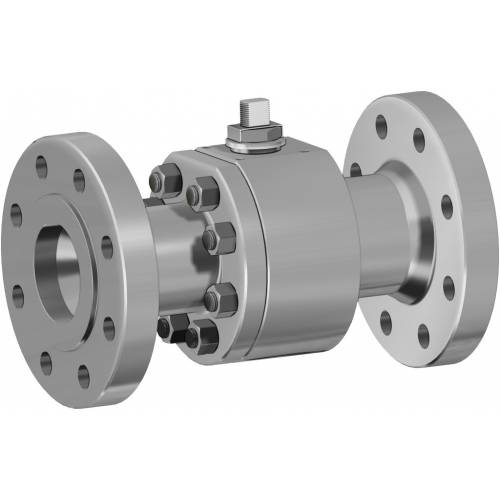

Kugelhahn THOR Split Body ANSI 600 reduzierter Durchgang aus Edelstahl

Kugelhahn THOR Split Body ANSI 600 reduzierter Durchgang aus Edelstahl
Kategorie THOR
Unterkategorie THOR Split Body

Familie THOR Split Body ANSI 600 reduzierter Durchgang

KONFIGURIEREN Steuerung
INFORMATIONEN ANFORDERN
SEITE DRUCKEN
CODE-DECODIERUNG
  • vorteile
  • abmessungen
  • werkstoffe
  • zubehör
  • dokumente

1. Antistatische Vorrichtung (Stromdurchgang zwischen Kugel, Spindel und Gehäuse)
Elektrostatische Ladungen, die bei Verwendung in leicht entflammbaren und/oder explosionsgefährdeten Umgebungen eine Zündgefahr darstellen können, werden vermieden
Garantierte Kontaktsicherheit während der gesamten Lebensdauer der Armatur

2. Doppelter Gleitring
Gewährleistet ein niedrigeres Antriebsmoment der Armatur
Geringerer Verschleiß im Vergleich zur Ausführung mit nur einem Ring

3. V-Ring-Dichtpackung mit 3 Dichtungen + O-Ring
Garantiert eine perfekte Dichtung auch nach zahlreichen Zyklen

4. Tellerfedern an der Spindeldichtung

Gleichen Spiel aus, welches durch den Verschleiß auf Grund der halbkreisförmigen Drehung der Welle entsteht und vermeiden so Leckagen nach außen
Halten die Chevron-Dichtungen (V-Packung) unter Spannung, wobei Leckagen nach außen vermieden werden, die durch den Einsatz bei verschiedenen Temperaturen entstehen können

5. Elastische Grafitdichtung
Gewährleistet Dichte nach außen, unabhängig von Temperaturschwankungen, denen die Armatur ausgesetzt ist

Genauere Achseneinstellung durch die Bearbeitung vom Rohteil zum Fertigteil in einer einzigen Stellun
g
Längere Lebensdauer der Armatur
Niedrigeres Antriebsmoment

Einfache Wartung, die direkt an der Anlage selbst vorgenommen werden kann
Kosteneinsparung bei der Wartung

Gehäuse der Armatur bei der Standardausführung aus Carbonstahl, mit nach NACE-Zertifizierung genormten Werkstoffen gefertigt
Garantiert höhere Korrosionsbeständigkeit
Höhere Dehnbarkeit der Werkstoffe

Der gesamte Produktionsprozess findet hausintern bei OMAL statt
Höchste Kontrolle in allen Verarbeitungsphasen
Durch Kunden angeforderte Spezialausführungen können rasch geliefert werden

Fire-Safe-Zertifikat
Garantiert Dichte der Armatur auch im Brandfall

ATEX-Zertifikat
Gestattet die Einrichtung in explosionsgefährdeter Umgebung

Zertifikat TA LUFT Flüchtige Emissionen
Gewährleistet höhere Dichtungssicherheit nach außen

API6D Zertifikat
Kann in der Öl-, Gas- und Petrochemiebranche verwendet werden
Maximale Rückverfolgbarkeit des Prozesses sowie des Produkts

Zertifikat EU/PED
Volle Übereinstimmung mit der EU-Sicherheitsrichtlinie für Druckgeräte

Zertifikat bis SIL 3
Hohe Funktionssicherheit

ABMESSUNGEN
MASSE
ANSI
A
B
C
∅E
Att. ISO
∅M
∅N
F/T
∅G
∅R
S
∅H
ANZAHL BOHRUNGEN
∅I
P
Kg
L
HYHEBEL-KIT
DICHTUNGSSATZ
DN [mm]
[Zoll]
20x15
3/4”x1/2”
600
40
54,5
9,6
19
F04
42
M5
12/8
115
42,9
6,3
82,6
4
19
22,5
6,8
190
80
150
KLV58006
KGBV472040
25x20
1”x3/4”
600
45
57,5
9,6
25
F04
42
M5
12/8
125
50,8
6,3
88,9
4
19
24,3
8
216
88
150
KLV58006
KGBV472050
32x25
1”1/4x1”
600
50
71,5
14,6
32
F05
50
M6
16/10
135
63,5
6,3
98,4
4
19
27,3
10,8
229
95
275
KLV58008
KGBV472060
40x32
1”1/2x1”1/4
600
55
76,5
14,6
38
F05
50
M6
16/10
155
73
6,3
114,3
4
22
29
14,1
241
100
275
KLV58008
KGBV472070
50x40
2”x1”1/2
600
68
98,5
20,4
51
F07
70
M8
22/14
165
92,1
6,3
127
8
19
32,3
21,5
292
120
350
KLV58010
KGBV472080
65x50
2”1/2x2”
600
74
107,5
20,4
64
F07
70
M8
22/14
190
104,8
6,3
149,2
8
22
36
28,8
330
129
350
KLV58010
KGBV472090
80x65
3”x2”1/2
600
94
144
25,1
76
F10
102
M10
30/18
210
127
6,3
168,3
8
22
39
49
356
180
450
KLV58012
KGBV472100
100x80
4”x3”
600
101,5
151,5
25,1
102
F10
102
M10
30/18
275
157,2
6,3
215,9
8
25,5
45,3
75,3
432
188
450
KLV58012
KGBV472110
150x100
6”x4”
600
126
196,5
40,5
152
F14
140
M16
45/30
355
215,9
6,3
292,1
12
28,6
54,3
160
559
243
800
KLV58014
KGBV472120

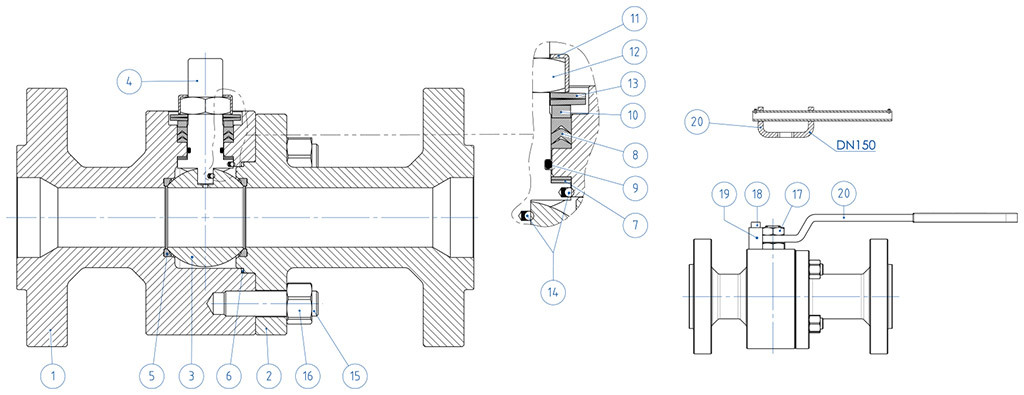

WERKSTOFFE
ANSI 600 STABSTAHL
Nr
Beschreibung
316 Edelstahl
1
Gehäuse
ASTM A 182 F316 / A479TP.316 (1.4401 / X5CrNiMo 17-12-2)
2
Endstück
3
Kugel
ASTM A351 CF8M (1.4408/Gx5CrNiMo19-12-2)
4
Spindel
A564 TP.630 (17-4PH)
5*
Sitz
DEVLON
6*
Dichtung Gehäuse-Endstück
GRAFOIL
7*
Untere Spindeldichtung
TFM1600 (.)
8*
Chevron-Dichtungen
TFM1600 (.)
9*
O-Ring Spindel
FKM (.)
10
Haltering
304 S.S.
11
Gewindemutterbefestigungsplatte
304 S.S.
12
Spindelmutter
UNI 3740-1 6S verzinkt (x)
13
Tellerfedern
50CrV4 verzinkt (xx)
14
Antistatische Vorrichtung
316 S.S.
15
Gewindebolzen
ASTM A193-B8
16
Muttern
ASTM A194-Gr.8
17
Gegenmutter
UNI 3740-1 6S verzinkt
18
Befestigungsschraube
A2-70 UNI 3740 (304 S.S.)
19
Feststellvorrichtung
Verzinkter Carbonstahl (x)
Carbonstahl (x)
20
HebelFe37 verzinkt (x)
* Bestandteile des Dichtungssatzes

Auf Anfrage erhältlich in:
(x): 304 s.s.
(xx): 301 s.s.
: für DN≤40x32 nur in DEVLON
(.) erhältlich: Andere Werkstoffe auf Anfrage

GEFÜHRTE VERLÄNGERUNG AUS GUSSSTAHL MIT HEBEL

WERKSTOFFE
TEILE-NrBESCHREIBUNG
WERKSTOFF
1
Verlängerung
AISI304 S.S.
2
Zapfen
AISI 430 F
3
Buchse
DELRIN
4
O-RING
NBR
5
Hebel
Fe 37 galvanisiert (*)
6
Mutter
galvanisierter Carbonstahl (*)
7
Hebelsperre
galvanisierter Carbonstahl (*)
8
Schraube Hebelsperre
A2-70
9
Abstandhalter
