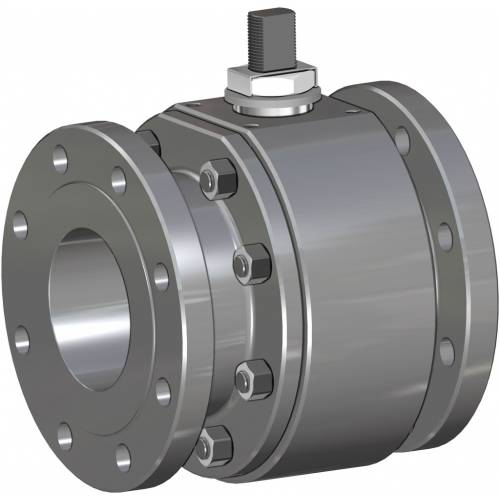

Kugelhahn Thor Split Body PN 16-40 ANSI 150-300 aus Edelstahl

Kugelhahn Thor Split Body PN 16-40 ANSI 150-300 aus Edelstahl
Kategorie Thor
Unterkategorie Thor Split Body

Familie Thor Split Body PN 16-40 ANSI 150-300

STEUERUNG KONFIGURIEREN
INFORMATIONEN ANFORDERN
SEITE DRUCKEN
CODE-DECODIERUNG
  • vorteile
  • eigenschaften
  • abmessungen
  • werkstoffe

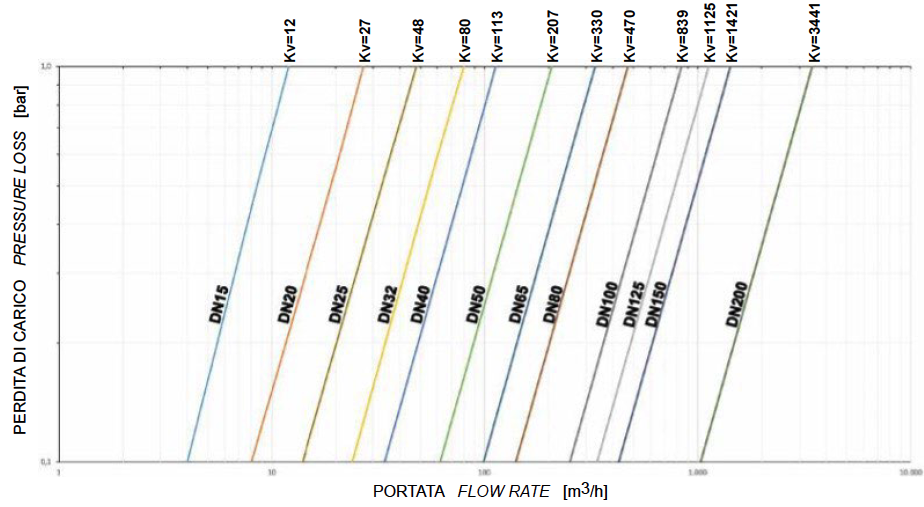

  • diagramme und anlaufmomente
  • zubehör
  • dokumente

1. Antistatische Vorrichtung (Stromdurchgang zwischen Kugel, Spindel und Gehäuse)
Elektrostatische Ladungen, die bei Verwendung in leicht entflammbaren und/oder explosionsgefährdeten Umgebungen eine Zündgefahr darstellen können, werden vermieden
Garantierte Kontaktsicherheit während der gesamten Lebensdauer der Armatur

2. Doppelter Gleitring
Gewährleistet ein niedrigeres Antriebsmoment der Armatur
Geringerer Verschleiß im Vergleich zur Ausführung mit nur einem Ring

3. V-Ring-Dichtpackung mit 3 Dichtungen + O-Ring
Garantiert eine perfekte Dichtung auch nach zahlreichen Zyklen

4. Tellerfedern an der Spindeldichtung

Gleichen Spiel aus, welches durch den Verschleiß auf Grund der halbkreisförmigen Drehung der Welle entsteht und vermeiden so Leckagen nach außen
Halten die Chevron-Dichtungen (V-Packung) unter Spannung, wobei Leckagen nach außen vermieden werden, die durch den Einsatz bei verschiedenen Temperaturen entstehen können

5. Elastische Grafitdichtung
Gewährleistet Dichte nach außen, unabhängig von Temperaturschwankungen, denen die Armatur ausgesetzt ist

Genauere Achseneinstellung durch die Bearbeitung vom Rohteil zum Fertigteil in einer einzigen Stellun
g
Längere Lebensdauer der Armatur
Niedrigeres Antriebsmoment

Einfache Wartung, die direkt an der Anlage selbst vorgenommen werden kann
Kosteneinsparung bei der Wartung

Gehäuse der Armatur bei der Standardausführung aus Carbonstahl, mit nach NACE-Zertifizierung genormten Werkstoffen gefertigt
Garantiert höhere Korrosionsbeständigkeit
Höhere Dehnbarkeit der Werkstoffe

Der gesamte Produktionsprozess findet hausintern bei OMAL statt
Höchste Kontrolle in allen Verarbeitungsphasen
Durch Kunden angeforderte Spezialausführungen können rasch geliefert werden

Fire-Safe-Zertifikat
Garantiert Dichte der Armatur auch im Brandfall

ATEX-Zertifikat
Gestattet die Einrichtung in explosionsgefährdeter Umgebung

Zertifikat TA LUFT Flüchtige Emissionen
Gewährleistet höhere Dichtungssicherheit nach außen

API6D Zertifikat
Kann in der Öl-, Gas- und Petrochemiebranche verwendet werden
Maximale Rückverfolgbarkeit des Prozesses sowie des Produkts

Zertifikat EU/PED
Volle Übereinstimmung mit der EU-Sicherheitsrichtlinie für Druckgeräte

Zertifikat bis SIL 3
Hohe Funktionssicherheit

STANDARDAUSFÜHRUNG
• Schwimmend gelagerte Kugel, voller Durchgang. Reduzierter Durchgang erhältlich.
• Weichsitz TFM 1600
• Normen für Flanschanschlüsse: EN1092-1, ASME B16.5

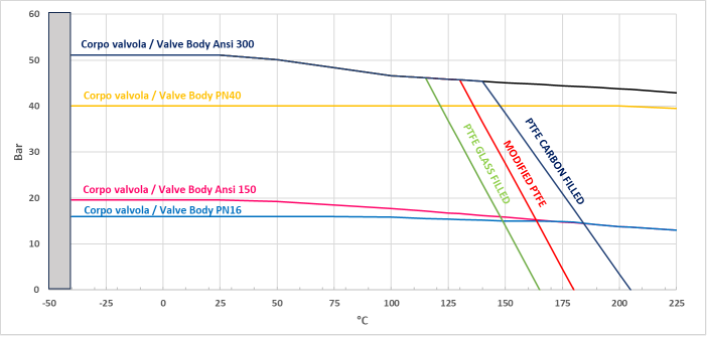

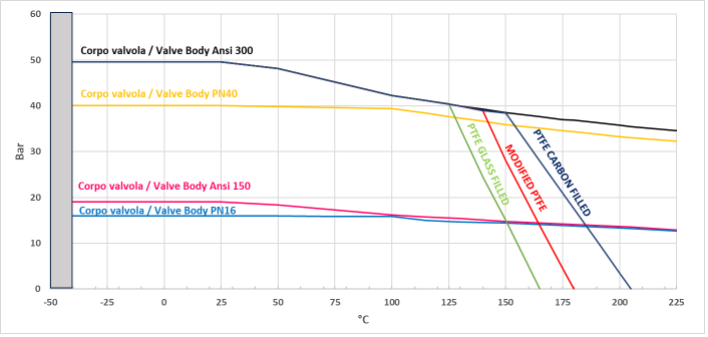

• Betriebstemperaturen siehe Temperatur-/Druckdiagramm
• Druckklasse: PN16-40; ANSI 150-300
• Dichtungsklasse: EN12266-1 Leckrate A
• Betriebsmedien: Luft, Wasser, Gas, Erdölprodukte und Petrochemikalien sowie aggressive Medien.
• Antistatische Vorrichtung EN12662-2
• Spindeldichtung: V-Packung serienmäßig aus TFM 1600
• Zusätzliche Spindeldichtung mit O-Ring FKM
• Anti-Blow-Out-Spindel
• Bohrung Antriebsplatte für Stellantrieb gemäß Norm ISO 5211
• Schließwinkel >7°

SONDERAUSFÜHRUNGEN AUF ANFRAGE

• Für andere Flanscharten wenden Sie sich bitte an unsere Verkaufsabteilung.
• Dichtungen aus: PTFE glasfaserverstärkt (RPTFE-GF), PTFE kohlenstofffaserverstärkt (RPTFE-CF). Für andere Werkstoffe wenden Sie sich bitte an unsere Verkaufsabteilung.
• Einwegausführung mit Druckausgleichsöffnung in der Kugel.
• Edelstahlhebel.
• Muttern und Spindelfedern aus Edelstahl
• Für Sonderausführungen mit anderen Werkstoffen (Gehäuse/Kugel/Spindel) wenden Sie sich bitte an unsere Verkaufsabteilung
• ATEX-Kennzeichnung und entsprechendes Zertifikat AUF ANFRAGE

ZERTIFIZIERUNGEN
• In Einklang mit der EU-Richtlinie 2014/68/EU PED; Flüchtige Emissionen ISO 15848 (ISO FE BH-C03-SSA 0); TA-LUFT VDI 2440; FIRE SAFE:
• API 6D: Zertifikat Nr. 6D-1007 nur für Ventile mit ANSI-Baulänge
• Funktionales Sicherheitsniveau bis SIL 3 nach IEC 61508
• In Einklang mit der EU-Richtlinie ATEX 2014/34/EU; ATEX-Zertifikat AUF ANFRAGE

KONSTRUKTIONSNORMEN
• Gehäusestärken gemäß: ASME B16.34, ASME VIII div.1, EN 12516.
• API 6D
• Werkstoffe und Nennweiten gemäß ASME B16.34 für ANSI-Kugelhähne und EN 12516 für PN-Kugelhähne

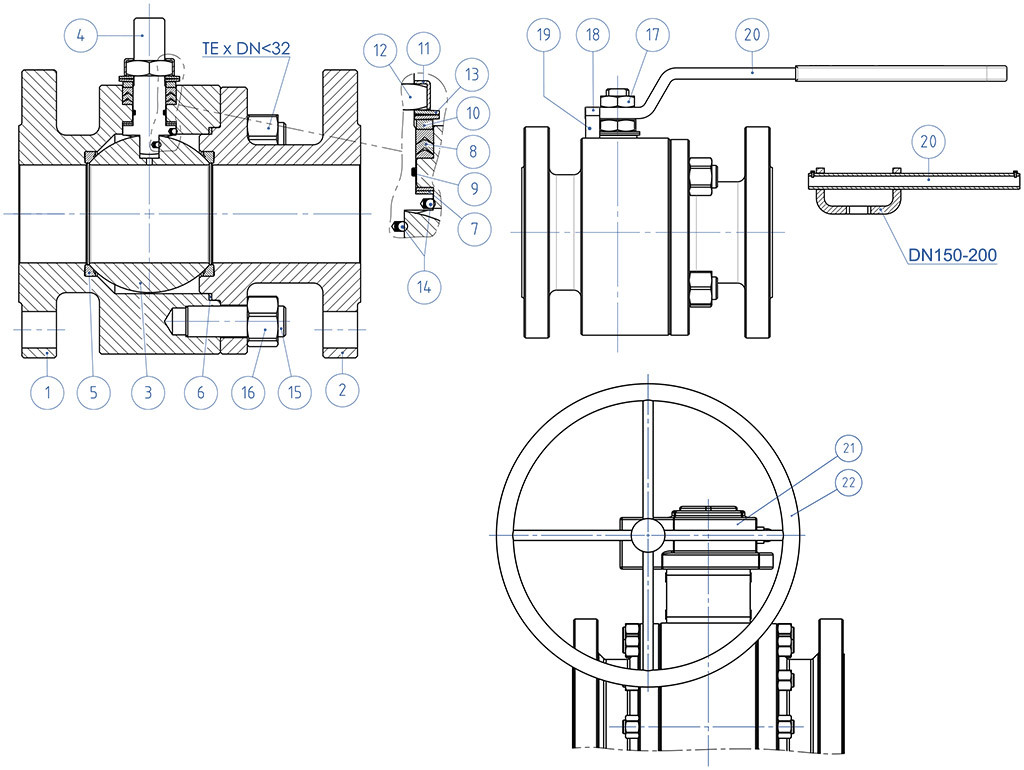

ABMESSUNGEN
MASSE
H
Y
∅V
∅M
∅N
F/T
ATT. ISO
HEBEL-KIT
DN [mm]
[Zoll]
DN 15
1/2"
71
140
---
36
M5
10/6
F03
KLV58004
DN 20
3/4"
73
140
---
36
M5
10/6
F03
KLV58004
DN 25
1"
87
150
---
42
M5
12/8
F04
KLV58006
DN 32
1" 1/4
91
150
---
42
M5
12/8
F04
KLV58006
DN 40
1" 1/2
108
275
---
50
M6
16/10
F05
KLV58008
DN 50
2"
118
275
---
50
M6
16/10
F05
KLV58008
DN 65
2" 1/2
143
350
---
70
M8
22/14
F07
KLV58010
DN 80
3"
150
350
---
70
M8
22/14
F07
KLV58010
DN 100
4"
198
450
---
102
M10
30/18
F10
KLV58012
DN 125
5"
208
450
---
102
M10
30/18
F10
KLV58012
DN 150 PN16 - ANSI150 (*)
6"
522
326
400
140
M16
45/30
F14
---
DN 150 PN25-40 - ANSI300
6"
522
347,5
600
140
M16
45/30
F14
---
DN 200 PN16-PN25-ANSI150 (*)
8"
516
347
500
140
M16
52/35
F14
---
DN 200 PN40
8"
614
348
500
140
M16
52/35
F14
---

STANDARD-Ausführung mit handbetriebenem Druckminderer für DN150 und DN200.
(*) AUF ANFRAGE Ausführung mit Handhebel.

ABMESSUNGEN -PN-
MASSE
∅E
PN
A
B
C
∅G
∅R
S
P
∅H
ANZAHL BOHRUNGEN
∅I
Kg
L
DICHTUNGSSATZ
DN [mm]
[Zoll]
DN 15
1/2”
13
PN 16-40
32
52
10
95
45
2
16
65
4
14
3,0
115 (1)
KGBV485040
DN 20
3/4”
19
PN 16-40
35
55
10
105
58
2
18
75
4
14
3,8
120 (1)
KGBV485050
DN 25
1”
25
PN 16-40
42
68
15
115
68
2
18
85
4
14
5,2
125 (1)
KGBV485060
DN 32
1” 1/4
32
PN 16-40
47
73
15
140
78
2
18
100
4
18
7,6
130 (1)
KGBV485070
DN 40
1” 1/2
38
PN 16-40
58
93
21
150
88
3
18
110
4
18
10
140 (1)
KGBV485080
DN 50
2”
51
PN 16-40
67
102
21
165
102
3
20
125
4
18
14,3
150 (1)
KGBV485090
DN 65
2” 1/2
64
PN 16
83
130,5
28,4
185
122
3
18
145
4
18
20,2
170 (1)
KGBV485100
DN 65
2” 1/2
64
PN 25-40
83
130,5
28,4
185
122
3
22
145
8
18
28,2
270 (2)
KGBV485100
DN 80
3”
76
PN 16-40
90
137,5
28,4
200
138
3
24
160
8
18
25,4
180 (1)
KGBV485110
DN 100
4”
102
PN 16
111
172
35
220
158
3
20
180
8
18
38
190 (1)
KGBV485120
DN 100
4”
102
PN 25-40
111
172
35
235
162
3
24
190
8
22
57,8
300 (2)
KGBV485120
DN 125
5”
118
PN 16
117
182
35
250
188
3
22
210
8
18
68
325 (2)
KGBV485130
DN 150(*)
6”
152
PN 16
154
227,5
40,5
285
212
3
23
240
8
22
121
350 (2)
KGBV485140
DN 150
6”
152
PN 25-40
154
227,5
40,5
300
218
3
28
250
8
26
125
350
KGBV48514D
DN 200(*)
8”
203
PN 16
188
274
44,8
340
268
3
24
295
12
22
198
400 (2)
KGBV485150
DN 200(*)
8”
203
PN 25
188
274
44,8
360
310
3
30
310
12
26
220
457
KGBV485150
DN 200
8”
203
PN 40
195
274
44,8
375
285
3
34
320
12
30
250
502
KGBV48515D

ABMESSUNGEN -ANSI-
MASSE∅E
ANSI
A
B
C
∅G
∅R
S
P
∅H
ANZAHL
BOHRUNGEN

∅I
Kg
L
DICHTUNGSSATZ
DN [mm]
[Zoll]
DN 15
1/2”
13
ANSI 150
32
52
10
90
35
1,6
11,2
60,3
4
16
3,0
108 (3)
KGBV485040
DN 15
1/2”
13
ANSI 300
32
52
10
95
35
1,6
14,5
66,7
4
16
2,7
140 (3)
KGBV485040
DN 20
3/4”
19
ANSI 150
35
55
10
100
43
1,6
13
69,9
4
16
3,1
117(3)
KGBV485050
DN 20
3/4”
19
ANSI 300
35
55
10
115
43
1,6
16,6
82,6
4
19
4,2
152(3)
KGBV485050
DN 25
1”
25
ANSI 150
42
68
15
110
51
1,6
14,5
79,4
4
16
4,5
127 (3)
KGBV485060
DN 25
1”
25
ANSI 300
42
68
15
125
51
1,6
18
88,9
4
19
5,9
165 (3)
KGBV485060
DN 32
1” 1/4
32
ANSI 150
47
73
15
115
63,5
1,6
16,1
88,9
4
16
6,2
140 (3)
KGBV485070
DN 32
1” 1/4
32
ANSI 300
47
73
15
135
63,5
1,6
19,5
98,4
4
19
8,7
178 (3)
KGBV485070
DN 40
1” 1/2
38
ANSI 150
58
93
21
125
73
1,6
18
98,4
4
16
9,4
165 (3)
KGBV485080
DN 40
1” 1/2
38
ANSI 300
58
93
21
155
73
1,6
21
114,3
4
22
12
190 (3)
KGBV485080
DN 50
2”
51
ANSI 150
67
102
21
150
92
1,6
19,6
120,7
4
19
13,3
178 (4)
KGBV485090
DN 50
2”
51
ANSI 300
67
102
21
165
92
1,6
22,6
127,0
8
19
16,5
216 (4)
KGBV485090
DN 65
2” 1/2
64
ANSI 150
83
130,5
28,4
180
104,8
1,6
22,6
139,7
4
19
23,1
191 (4)
KGBV485100
DN 65
2” 1/2
64
ANSI  300
83
130,5
28,4
190
104,8
1,6
26,1
149,2
8
22
27,3
241 (4)
KGBV485100
DN 80
3”
76
ANSI 150
90
137,5
28,4
190
127
1,6
24
152,4
4
19
27
203 (4)
KGBV485110
DN 80
3”
76
ANSI 300
96
137,5
28,4
209
127
1,6
29
168,3
8
22
38,1
282 (4)
KGBV485110
DN 100
4”
102
ANSI 150
111
172
35
230
157,2
1,6
24,6
190,5
8
19
46
229 (4)
KGBV485120
DN 100
4”
102
ANSI 300
111
172
35
255
157,2
1,6
32,6
200,0
8
22
67,7
305 (4)
KGBV485120
DN 125
5”
118
ANSI 150
117
182
35
255
185,7
1,6
24,5
215,9
8
22
62
254 (3)
KGBV485130
DN 125
5”
118
ANSI 300
125
182
35
280
185,7
1,6
36,6
235
8
22
94
381 (3)
KGBV485130
DN 150(*)
6”
152
ANSI 150
154
227,5
40,5
280
216
1,6
25,6
241,3
8
22
126
394 (4)
KGBV485140
DN 150
6”
152
ANSI 300
154
227,5
40,5
320
216
1,6
37,6
269,9
12
22
147
403
KGBV48514D
DN 200(*)
8”
203
ANSI 150
188
274
44,8
345
269,9
1,6
29,5
298,5
8
22
210
457 (4)
KGBV485150

STANDARD-Ausführung mit handbetriebenem Druckminderer für DN150 und DN200.
(*) AUF ANFRAGE Ausführung mit Handhebel.
(1) EN558 TAB. 2 COL. 14 / DIN 3202-1 F4 (2) EN558 TAB. 2 COL. 15 / DIN 3202-1 F5 (3) ANSI B16.10 (4) B16.10 / API6D

WERKSTOFFE
PN16-40 ANSI 150-300 STABSTAHL
Nr
Beschreibung
316 Edelstahl
1
Gehäuse
ASTM A182 F316 / A479TP.316
(1.4401 / X5CrNiMo17-12-2)
2
Endstück
3
Kugel
ASTM A351 CF8M (1.4408/GX5CrNiMo19-12-2)
4
Spindel
A564 TP.630 (17-4PH)
5*
Sitz
TFM1600 (.) (2)
6*
Dichtung Gehäuse-Endstück
GRAFOIL
7*
Untere Spindeldichtung
TFM1600 (.)
8*
Chevron-Dichtungen
TFM1600 (.)
9*
O-Ring Spindel
FKM (.)
10
Haltering
304 S.S.
11
Gewindemutterbefestigungsplatte
304 S.S.
12
Spindelmutter
UNI 3740-1 6S VERZINKT (x)
13
Tellerfedern
50CrV4 VERZINKT (xx)
14
Antistatische Vorrichtung
316 S.S.
15
Gewindebolzen
ASTM A193-B8
16
Muttern ASTM A194-Gr.8
17
GegenmutterUNI 3740-1 6S VERZINKT (x)
18
BefestigungsschraubeA2-70 UNI 3740 (304 S.S.)
19
Feststellvorrichtung
VERZINKTER KOHLENSTAHL (x)
20
HebelFe37 VERZINKT (x)
21
DruckmindererGUSSEISEN (beschichtet)
22
HandradFe 42 UNI 7091
* Bestandteile des Dichtungssatzes

Auf Anfrage erhältlich in:
(x): 304 S.S.
(xx): 301 S.S.
(2) DEVLON für DN150 PN25-40 - ANSI300, DN200 PN40.
(.): Weitere Werkstoffe auf Anfrage erhältlich.

Druck-/Temperaturdiagramm für Armaturen mit Carbonstahlgehäuse

Druck-/Temperaturdiagramm für Armaturen mit Edelstahlgehäuse

Durchflussrate/Druckverlust und Nennkoeffizient Kv

Der Kv-Wert ist der Durchflusswert in m3/h (bei einer Wassertemperatur von 15°C), der einen Druckabfall von 1 bar verursacht.

ANLAUFMOMENT IN Nm BEI SITZ AUS TFM 1600 UND BETRIEBSMEDIUM WASSER (*)
MASSE
DN 15
DN 20
DN 25
DN 32
DN 40
DN 50
DN 65
DN 80
DN 100
DN 125
DN 150
DN 200
0 bar












PN16 bar
8
13
19
28
42
61
85
128
220
245
405
690
PN25 bar
9,5
14,5
20
29
43
66
98
158
252
383


PN40 bar
11
16
21
31
44
72
108
165
292
510


ANSI 150-20 bar
9
14
19,5
30
43
65
96
153
243
360
480
750
ANSI 300-50 bar
12
18
22
32
46
80
115
180
302
570



(*): Wenn fettlösende und/oder Feststoffteilchen abgefangen werden, können die Betriebsdrehmomente im Vergleich zu den Angaben in der Tabelle erhöht sein.
Drehmomentwerte in Nm können je nach Temperatur und Medium variieren. Beachten Sie einen Sicherheitsfaktor von 1,4. Bei häufigen Öffnungs- und Schließzyklen kann sich das Betriebsdrehmoment im Vergleich zum ursprünglichen Drehmoment erheblich verringern.
Die Abmessungen der pneumatischen Antriebe wurden unter Berücksichtigung eines Mindestversorgungsdrucks von 5,6 bar(g) festgelegt.


MIT HEBEL VERSCHWEISSTE VERLÄNGERUNG

WERKSTOFFE
TEILE-NrBESCHREIBUNG
WERKSTOFF
1
Verlängerung
AISI304 S.S.
2
Achse
AISI 430 F
3
Buchse
DELRIN
4
O-RING
NBR
5
Hebel
Fe 37 galvanisiert (*)
6
Mutter
galvanisierter Carbonstahl (*)
7
Hebelsperre
galvanisierter Carbonstahl (*)
8
Schraube Hebelsperre
A2-70
9
Mutter Hebelsperre
A2 (**)

(*): Auf Anfrage in 304 S.S. erhältlich. (**): Nicht vorhanden bei Ventilen mit ISO F04-Anschluss

VERLÄNGERUNG FÜR ANTRIEB

ABMESSUNGEN
ISO
A
B
C
M
N
F/T
Y
F03
36
36
5,5
36
5,5
10/6
140
F04
43
42
5,5
42
M5
12/8
150
F05
45
50
6,5
50
6,5
16/10
275
F07
54
70
9
70
9
22/14
350
F10
76
102
11
102
11
30/18
450

 HINWEIS: Der Code der jeweiligen Verlängerung hängt von Antriebsart und Ventilanschluss ab; bei Bestellung anfordern.

VERLÄNGERUNG MIT ZUSÄTZLICHER DICHTUNG

 WERKSTOFFE
TEILE-Nr
 DESCRIPTION
MATERIAL
1
Verlängerung
304 S.S.
2
Achse
AISI 430 F
3
Buchse
DELRIN
4
O-RING
NBR

HINWEIS: Der Code der jeweiligen Verlängerung hängt von Antriebsart und Ventilanschluss ab; bei Bestellung anfordern.

WERKSTOFFE
TEILE-Nr
BESCHREIBUNG
WERKSTOFF
1
Verlängerung
304 s.s.
2
Achse
AA564 TP.630 (17-4ph)
3
Gleitring
TFM1600
4
O-Ring
FKM
5
V-Ring-Dichtpackung
TFM1600
6
Dichtungsring
304 s.s.
7
Tellerfedern
50CrV4 Verzinkt
8
Spindelmutter
UNI 3740-1 6S Verzinkt
9
Gewindemutterbefestigungsplatte
304 s.s.
10
Schraube
A2-70 UNI 3740 (304 s.s.)

ABMESSUNGEN
ISO
A
B
C
D
F/T
M
N
F03
20
36
5,5
10,22
10/6
36
M5
F04
26
42
5,5
15,08
12/8
42
M5
F05
35
50
6,5
21,14
16/10
50
M6
F07
47,5
65
8,5
28,41
22/14
70
M8
F10
61
102
10,5
35,13
30/18
102
M10

 HINWEIS: Der Code der jeweiligen Verlängerung hängt von Antriebsart und Ventilanschluss ab; bei Bestellung anfordern.

KONFIGURIEREN BETÄTIGUNG
Wählen Sie die Suchparameter
ARTIKEL SUCHEN
SCHLIESSEN

NÄCHSTES EVENT

Pump & Valves 2021
Pump & Valves 2021
Antwerp, 28th - 29th April 2021
