• Die Armatur hat nur die Funktion eines Verteilers. Das Schließen des Förderstroms ist nicht möglich, dies kann nur über den zentralen Weg erfolgen; siehe Diagramm. • Normen für Flanschanschlüsse: EN 1092-1 PN40 BIS DN50; PN16 DN65,80,100. • Betriebstemperatur: -10°C bis +150°C (+200°C mit Spezialdichtungen).
SONDERAUSFÜHRUNGEN AUF ANFRAGE: • Gehäuse aus A350 LF2 bis -20°C • Dichtungen aus: • PTFE glasfaserverstärkt; • PTFE kohlenstoff-/graphitverstärkt; • T–Bohrung mit Eingang nur über Anschluss 3. • Für andere Anwendungen wenden Sie sich an unsere technische Abteilung.
ZERTIFIZIERUNGEN: • ATEX-Ausführung gemäß der EU-Richtlinie 2014/34/EU • ATEX-Zertifikat auf Anfrage

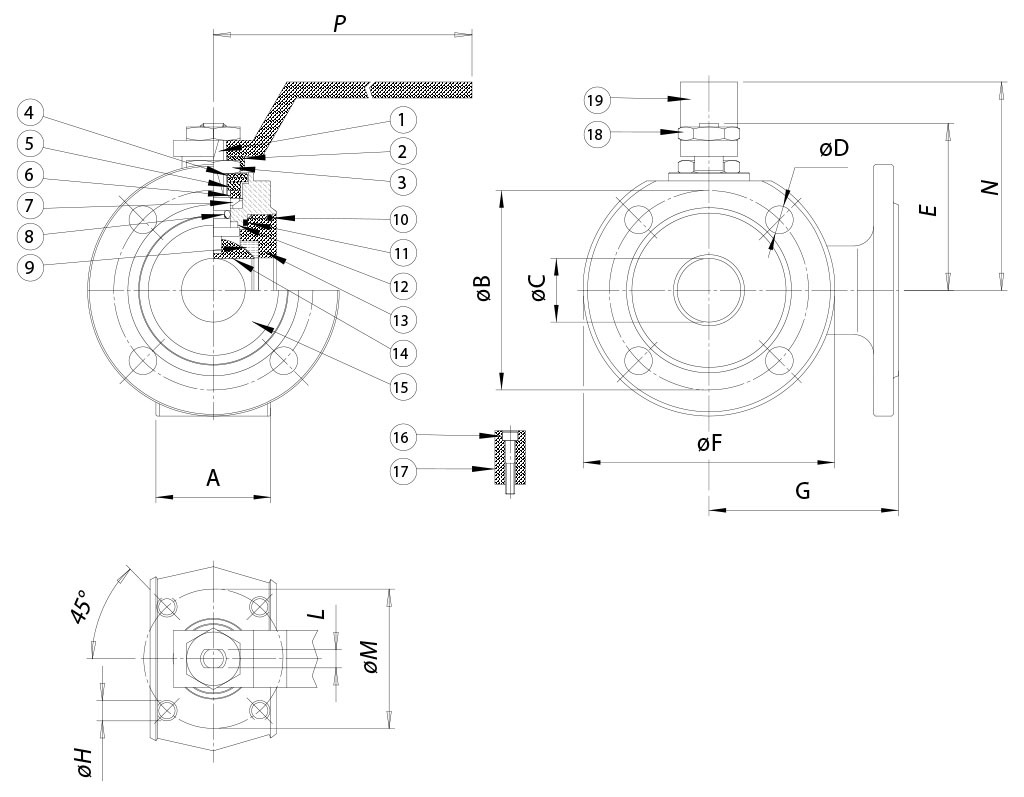

ABMESSUNGEN
BAUGRÖSSE
A
øB
øC
øD
E
øF
G
øH
L
øM
N
P
DN [mm]
[Zoll]
DN 15
1/2"
35
65
10
M12X4
48
90
85
M5
6
36
65
140
DN 20
3/4"
38
75
15
M12X4
51
100
90
M5
6
36
70
140
DN 25
1"
43
85
20
M12X4
62,5
110
90
M5
8
42
82
180
DN 32
1" 1/4
54
100
25
M16X4
67
130
105
M5
8
42
85
180
DN 40
1" 1/2
66
110
32
M16X4
80
140
120
M6
10
50
102
230
DN 50
2"
83
125
40
M16X4
87
150
130
M6
10
50
110
230
DN 65
2" 1/2
103
145
50
M16X4
119,5
175
150
M8
14
70
137,5
350
DN 80
3"
122
160
65
M16X8
129,5
190
175
M8
14
70
150
350
DN 100
4"
153
180
78
M16X8
148,5
220
185
M10
16
102
165
508
WERKSTOFFE
1
Spindel
316 S.S.
1.4401
UNI X5CrNiMo 17 12
2
Sperrscheibe Mutter
304 S.S.
1.4301
UNI X5CrNi 18 10
3
Befestigungsmutter
Carbonstahl
4
Tellerfeder
50Crv4
5
Abstandhalter
304 S.S.
1.4301
UNI X5CrNi 18 10
6*
Haltering
304 S.S.
1.4301
UNI X5CrNi 18 10
7*
Obere Dichtungen
P.T.F.E.
8*
O-Ring mittlere Dichtung
FKM
9*
Seitliche Dichtungen
P.T.F.E.
10*
O-Ring Gewindering
FKM
11*
Dichtungen Gewindering
P.T.F.E.
12*
Untere Dichtung
P.T.F.E.
13
Gewindering
A105
14
Kugel DN15-DN50
316 S.S.
1.4401
UNI X5CrNiMo 17 12
14
Kugel DN65-DN100
304 S.S.
1.4301
UNI X5CrNi 18 10
15
Gehäuse
A105
16
Schraube für Feststellvorrichtung
Carbonstahl
17
Feststellvorrichtung
304 S.S.
1.4301
UNI X5CrNi 18 10
18
Mutter Hebelsperre
Carbonstahl
19
Handhebel
Carbonstahl
* Bestandteile des Ersatzkits KGBV63...

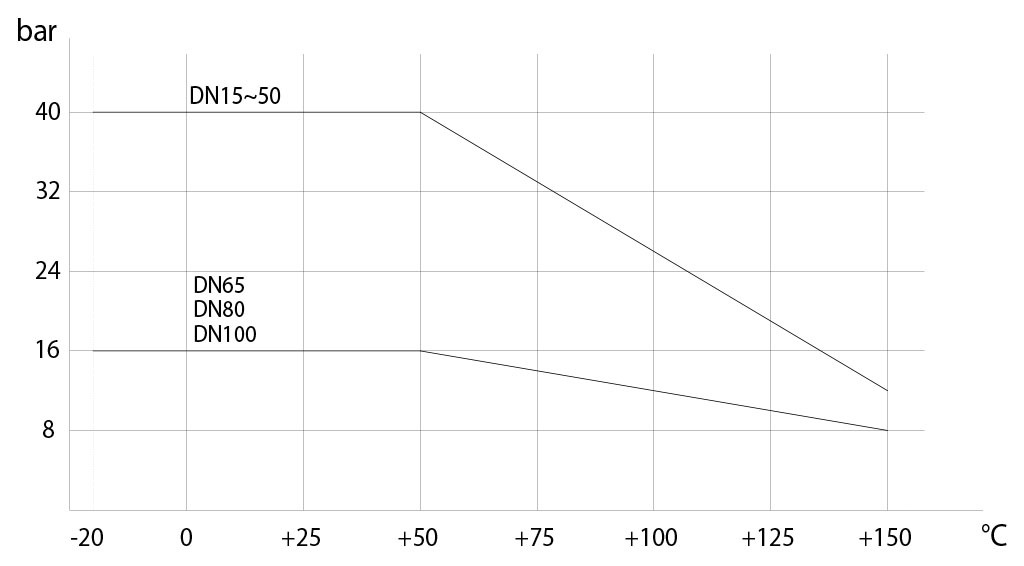

DRUCK-/TEMPERATURDIAGRAMM
ANLAUFMOMENTE in Nm
BAUGRÖSSE
DN 15 1/2"
DN 20 3/4"
DN 25 1"
DN 32 1"1/4
DN 40 1"1/2
DN 50 2"
DN 65 2"1/2
DN 80 3"
DN 100 4"
PN 16 bar
85
128
212
PN 40 bar
8
13
20
30
42
61
Die angegebenen Anlaufmomentwerte können sich je nach Temperatur oder Betriebsmedien ändern. Berücksichtigen Sie bitte einen Sicherheitsfaktor von 1,4. Bei häufigen Öffnungs- und Schließzyklen kann sich das Betriebsdrehmoment im Vergleich zum Anfangswert leicht verringern. Die auf den folgenden Seiten angegebenen Kombinationen Antrieb/Armatur beziehen sich auf Armaturen mit flüssigen oder gasförmigen sauberen Medien bei mittleren Temperaturen. Für weitere Informationen oder andere Verwendungszwecke wenden Sie sich bitte an unsere Verkaufsabteilung.

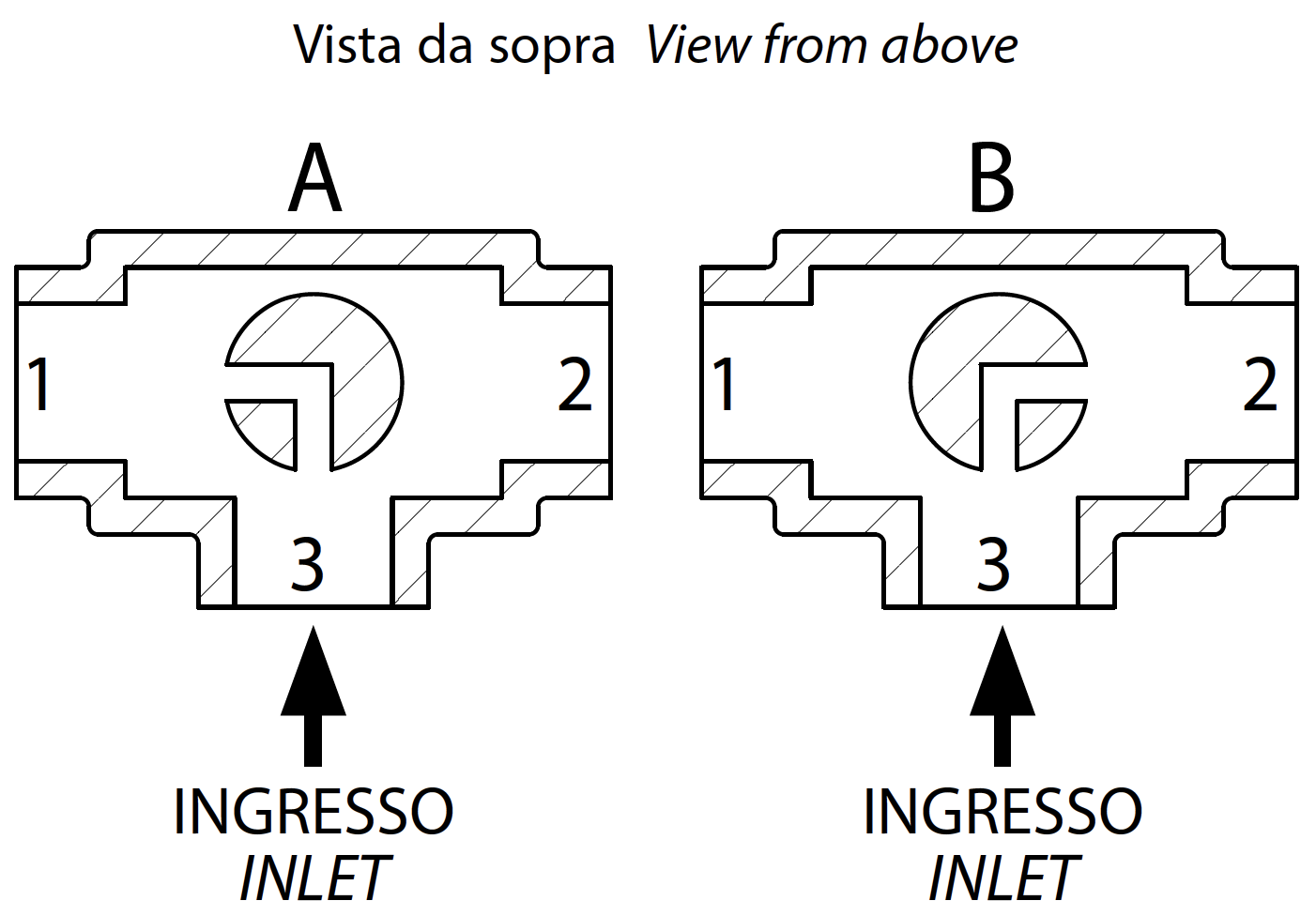

Schema „L-Bohrung“
HINWEIS: Bei NORMAL GESCHLOSSENEM SR-Stellantrieb muss die Ruheposition der Kugel „A“ sein. Bei NORMAL GEÖFFNETEM SR-Stellantrieb muss die Ruheposition der Kugel „B" sein.
Ansicht von oben

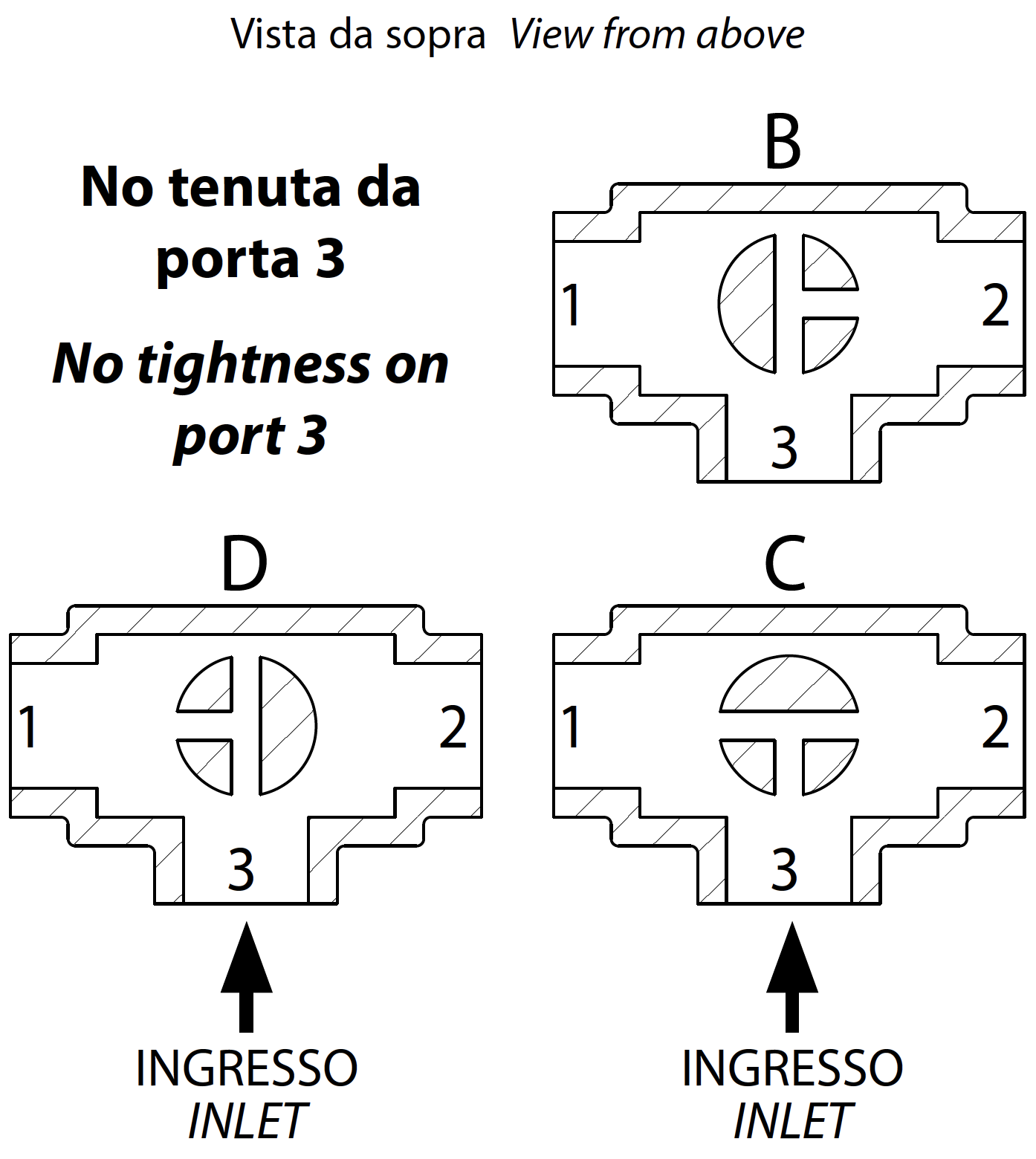

Schema „T-Bohrung“ (auf Anfrage)
Mit Antrieb sind nur zwei Positionen mit 90°-Drehung möglich: Die Konfiguration der Kugel muss unserer Verkaufsabteilung stets mitgeteilt werden.
HINWEIS: Bei NORMAL GESCHLOSSENEM SR-Stellantrieb die Ruhestellung der Kugel wählen; bei Betrieb dreht sich der Antrieb gegen den Uhrzeigersinn. Bei NORMAL GEÖFFNETEM SR-Stellantrieb die Ruhestellung der Kugel wählen; bei Betrieb dreht sich der Antrieb in den Uhrzeigersinn.
