Kugelhahn aus Edelstahl Item 400-401

Kugelhahn aus Edelstahl Item 400-401

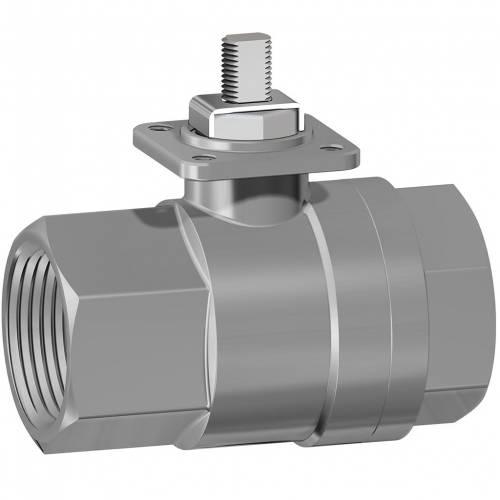

Kugelhahn aus Edelstahl, Mikroguss, 2 Wege, mit Gewinde, voller Durchgang

ITEM 400
Oberflächenbehandlung: sandgestrahlt

ITEM 401
Oberflächenbehandlung: poliert

STEUERUNG KONFIGURIEREN
INFORMATIONEN ANFORDERN
SEITE DRUCKEN
  • eigenschaften
  • abmessungen
  • werkstoffe
  • diagramme und anlaufmomente
  • dokumente

ALLGEMEINE EIGENSCHAFTEN:
• Zur Verwendung bei mittlerem Druck.
• Betriebstemperatur: -20°C bis +150°C.
• Betriebsdruck: Siehe Diagramm.
• Betriebsmedien: Luft, Wasser, Gas, Erdölprodukte und Petrochemikalien sowie aggressive Medien.
• Oberflächenbehandlung: Item 400 sandgestrahlt; Item 401 poliert.
• Innengewinde gemäß der Norm EN 10226-1 Rp (früher ISO 7/1).
• Kopfflansch gemäß Norm ISO 5211

SONDERAUSFÜHRUNGEN AUF ANFRAGE:
• NPT-Gewindeanschlüsse ANSI B1.20.1
• Dichtungen aus: PTFE glasfaserverstärkt; PTFE kohlenstoff-/graphitverstärkt.
 • Für andere Anwendungen wenden Sie sich an unsere Verkaufsabteilung.

ZERTIFIZIERUNGEN:
• In Einklang mit der EU-Richtlinie 2014/68/EU "PED".
• ATEX-Ausführung gemäß der EU-Richtlinie ATEX 2014/34/EU (auf Anfrage), nicht erhältlich für die Abmessungen DN10 3/8" und DN15 1/2"

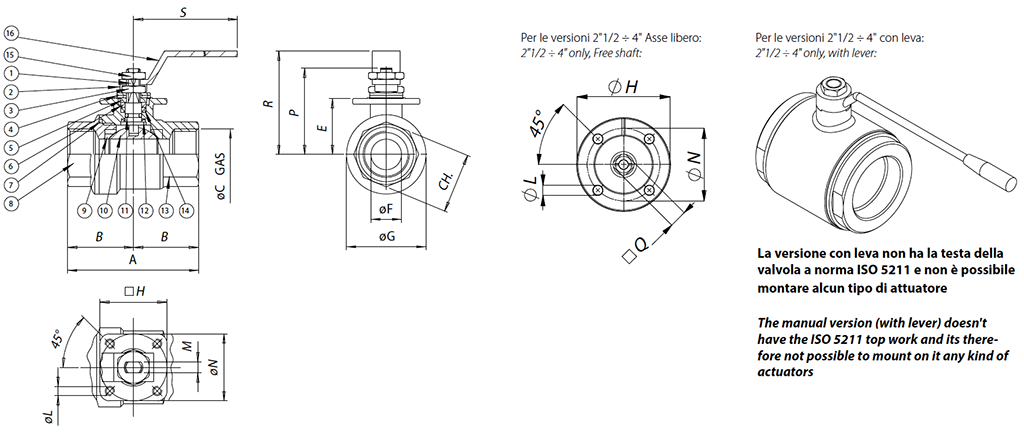

ABMESSUNGEN
BAUGRÖSSE
A
B
øC
E
øF
øG
H
øL
M
□Q
øN
CH
P
R
S
DN [mm]
[Zoll]
DN 10
3/8"
55
25
3/8”
22
10
29
36
M5
4
-
36
21,5
37,5
52
110
DN 15
1/2"
65
30
1/2”
24,8
15
34
36
M5
4
-
36
26,5
40,3
55
110
DN 20
3/4"
70
35
3/4
31,3
20
42,5
36
M5
6
-
36
31,5
50,8
66
140
DN 25
1"
85
42,5
1”
35,3
25
50,5
36
M5
6
-
36
40,5
54,8
70
140
DN 32
1" 1/4
95
47,5
1”1/4
44
32
63
42
M5
8
-
42
49,5
68
85
180
DN 40
1" 1/2
105
52,5
1”1/2
50,3
40
75,5
42
M5
8
-
42
54,5
74,3
91
180
DN 50
2"
125
62,5
2”
57,9
50
91
50
M6
10
-
50
69,5
87
105
230
DN 65
2" 1/2
128
64
2”1/2
94,5
65
110
90
9
-
17
70
-
109,5
110
235
DN 80
3"
150
75
3”
106
80
141
90
9
-
17
70
-
121
130
285
DN 100
4"
178
89
4”
120
100
160
120
11
-
17
102
-
135
150
310

WERKSTOFFE
1
Spindel316 S.S.
1.4401
UNI X5CrNiMo 17 12
2
Sperrscheibe Mutter
304 S.S.
1.4301
UNI X5CrNi 18 10
3
Befestigungsmutter
304 S.S.
1.4301
UNI X5CrNi 18 10
4
Tellerfeder
301 S.S.
1.4310
UNI X12CrNi 17 07
5
Abstandhalter
304 S.S.
1.4301
UNI X5CrNi 18 10
6
Haltering
304 S.S.
1.4301
UNI X5CrNi 18 10
7*
Statische Dichtung
P.T.F.E.


8
Innengewindemuffe
316 S.S.
1.4408

9*
Seitliche Dichtungen
P.T.F.E.


10
Kugel316 S.S.
1.4401
UNI X5CrNiMo 17 12
11*
O-Ring mittlere Dichtung
FKM


12*
Unterer Dichtring
P.T.F.E.


13
Gehäuse mit Innengewindemuffe
316 S.S.
1.4408

14*
Obere Dichtungen
P.T.F.E.


15
Mutter Hebelsperre
304 S.S.
1.4301
UNI X5CrNi 18 10
16
Handhebel304 S.S.
1.4301
UNI X5CrNi 18 10
* Bestandteile des Ersatzkits KGBV50...

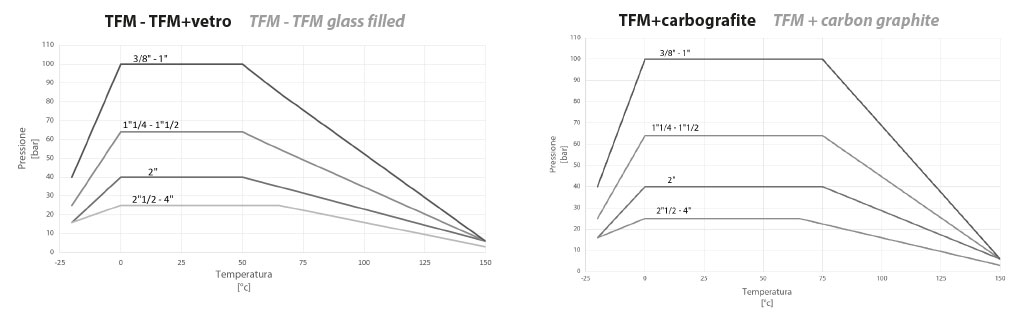

DRUCK-/TEMPERATURDIAGRAMM

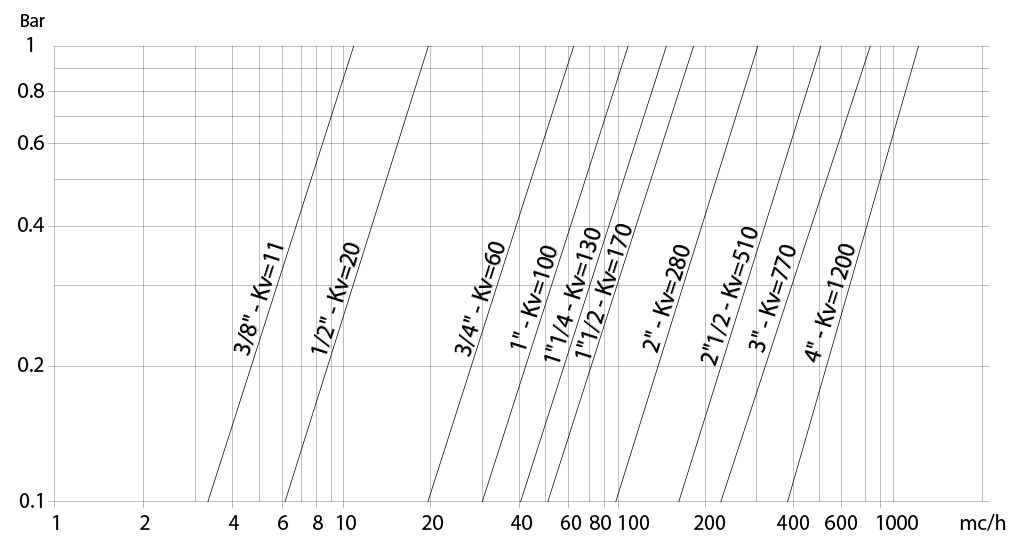

Durchflussrate/Druckverlust und Nennkoeffizient Kv

Der Kv-Wert ist der Durchflusswert in m3/h (bei einer Wassertemperatur von 15°C), der einen Druckabfall von 1 bar verursacht.

ANLAUFMOMENTE in Nm
BAUGRÖSSE
DN 10 3/8"
DN 15 1/2"
DN 20 3/4"
DN 25
1"

DN 32 1"1/4
DN 40 1"1/2
DN 50
2"

DN 65 2"1/2
DN 80
3"

DN 100
4"

PN 25 bar







76
106
146
PN 40 bar






56



PN 64 bar




28
40




PN 100 bar
8
10
14
20







Die angegebenen Anlaufmomentwerte können sich je nach Temperatur oder Betriebsmedien ändern. Berücksichtigen Sie bitte einen Sicherheitsfaktor von 1,4.
Bei häufigen Öffnungs- und Schließzyklen kann sich das Betriebsdrehmoment im Vergleich zum Anfangswert leicht verringern. Die auf den folgenden Seiten angegebenen Kombinationen Antrieb/Armatur beziehen sich auf Armaturen mit flüssigen oder gasförmigen sauberen Medien bei mittleren Temperaturen. Für weitere Informationen oder andere Verwendungszwecke wenden Sie sich bitte an unsere Verkaufsabteilung.
