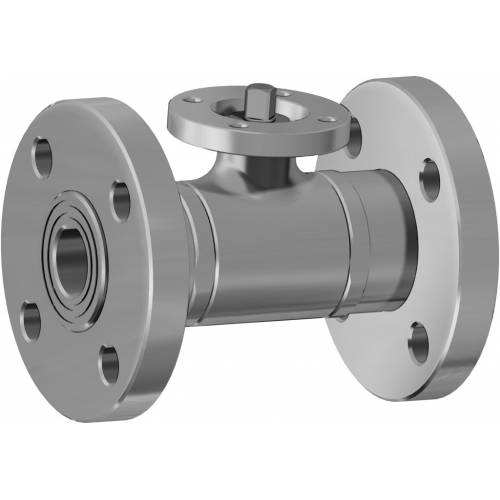

Kugelhahn aus Edelstahl Item 406

Kugelhahn aus Edelstahl Item 406

Kugelhahn aus Edelstahl, 2 Wege, mit Flansch, voller Durchgang

STEUERUNG KONFIGURIEREN
INFORMATIONEN ANFORDERN
SEITE DRUCKEN
  • eigenschaften
  • abmessungen
  • werkstoffe
  • diagramme und anlaufmomente

ALLGEMEINE EIGENSCHAFTEN:
• Kugelhahn aus 316L Edelstahl.
• Normen für Flanschanschlüsse: EN 1092-1; Baulänge DIN 3202-F4; Drehflansche mit Gewinde UNI PN 16.
• Betriebstemperatur: -20°C bis +150°C.
• Betriebsdruck: Siehe Diagramm.
• Betriebsmedien: für Lebensmittelanwendungen.
• Kopfflansch gemäß der Norm ISO 5211
• Die Ausführung mit Handhebel hat keine Kopfflansch gemäß der Norm ISO 5211 und die Montage eines Antriebs ist nicht möglich.

SONDERAUSFÜHRUNGEN AUF ANFRAGE:
• Flansche aus verzinktem Stahl.
• Flansche nach ASME B16.5, Klasse 150.300.
• Dichtungen aus: PTFE glasfaserverstärkt; PTFE kohlenstoff-/graphitverstärkt; Polyethylen mit hoher Dichte.
• Für andere Anwendungen wenden Sie sich an unsere Verkaufsabteilung.

ZERTIFIZIERUNGEN:
• In Einklang mit der EU-Richtlinie 2014/34/EU (ATEX)
• ATEX-Zertifikat auf Anfrage

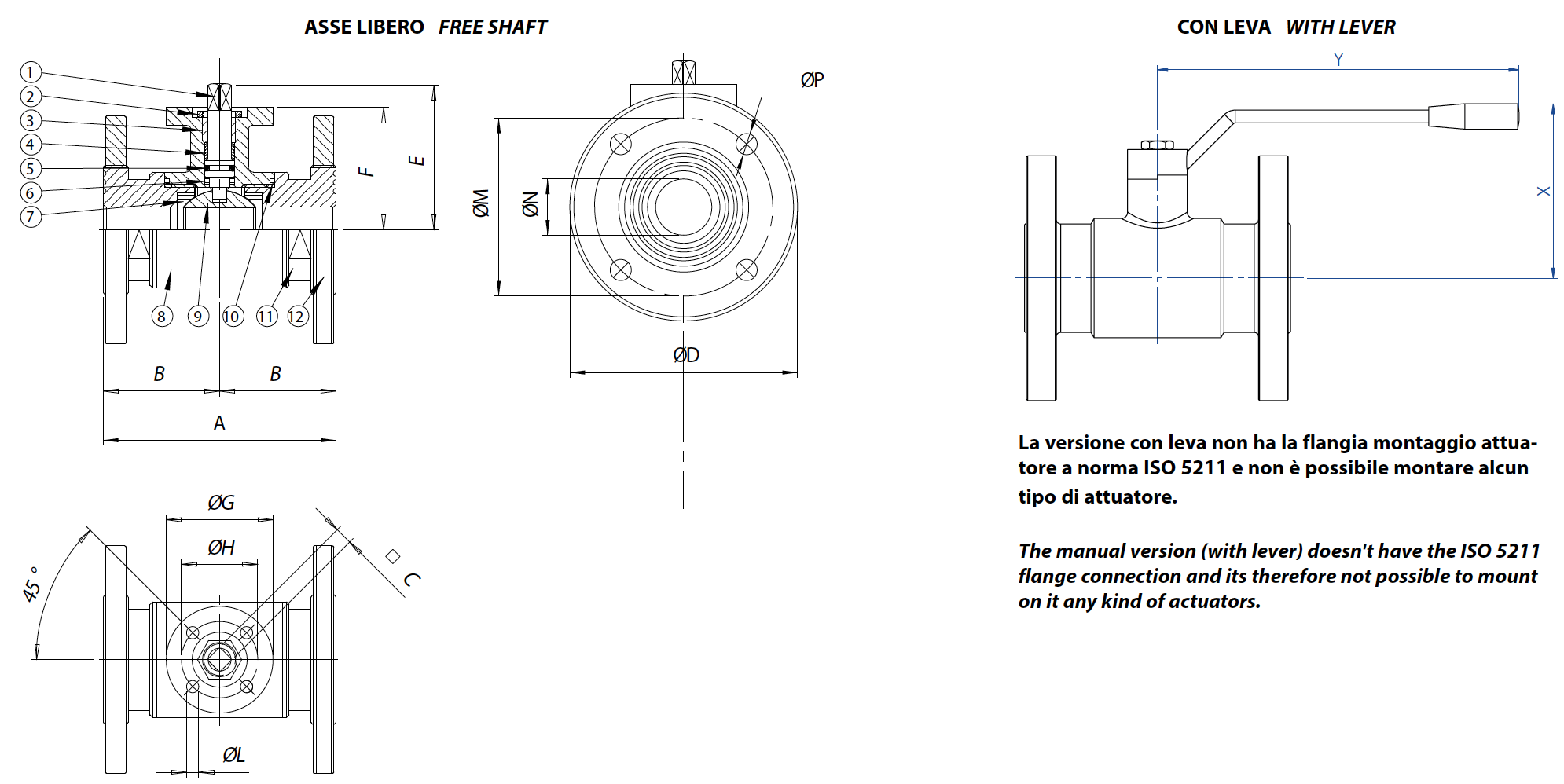

ABMESSUNGEN
BAUGRÖSSE
A
B
□C
øD
E
F
øG
øH
øL
øM
øN
n°xøP
DN [mm]
[Zoll]
DN 10
3/8"
110
55
6
90
47
39
46
36
6
60
10
4x14
DN 15
1/2"
115
57,5
6
95
49,5
41,5
46
36
6
65
15
4x14
DN 20
3/4"
120
60
6
105
53
45
46
36
6
75
20
4x14
DN 25
1"
125
62,5
9
115
64,5
51,5
65
50
7
85
25
4x14
DN 32
1" 1/4
130
65
9
140
69,5
56,5
65
50
7
100
32
4x18
DN 40
1" 1/2
140
70
14
150
89
76
65
50
7
110
40
4x18
DN 50
2"
150
75
14
165
97
84
65
50
7
125
50
4x18
DN 65
2" 1/2
170
85
17
185
109,5
94,5
90
70
9
145
65
4x18
DN 80
3"
180
90
17
200
121
106
90
70
9
160
80
8x18
DN 100
4"
190
95
17
220
138
120
125
102
11
180
100
8x18

WERKSTOFFE
1
Spindel
316L S.S.
1.4404
UNI X5CrNiMo 17 12
2
Befestigungsmutter
303 S.S.


3
Haltering
304L S.S. (303 S.S.)


4*
Oberer Dichtring
P.T.F.E.


5*
O-Ring Bolzendichtung
FKM


6*
Scheibe Bolzendichtung
P.T.F.E.


7*
Seitliche Dichtungen
P.T.F.E.


8
Gehäuse
316L S.S.
1.4404
UNI X5CrNiMo 17 12
9
Kugel
316L S.S.
1.4404
UNI X5CrNiMo 17 12
10*
Muffendichtungen
P.T.F.E.


11
Innengewindemuffe
316L S.S.
1.4404
UNI X5CrNiMo 17 12
12
Flansch
316L S.S.
1.4404
UNI X5CrNiMo 17 12
* Bestandteile des Ersatzkits KGBV75...

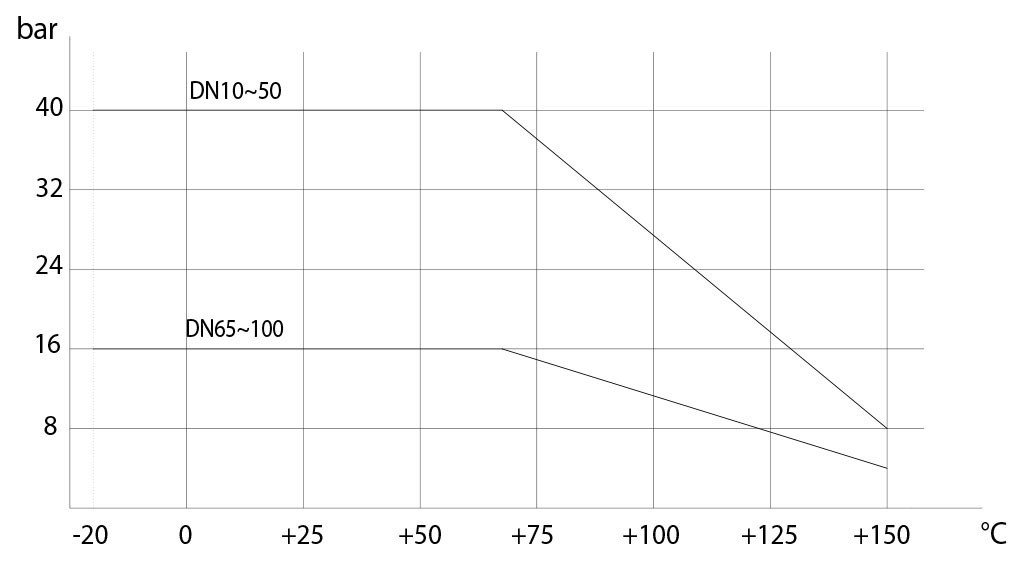

DRUCK-/TEMPERATURDIAGRAMM

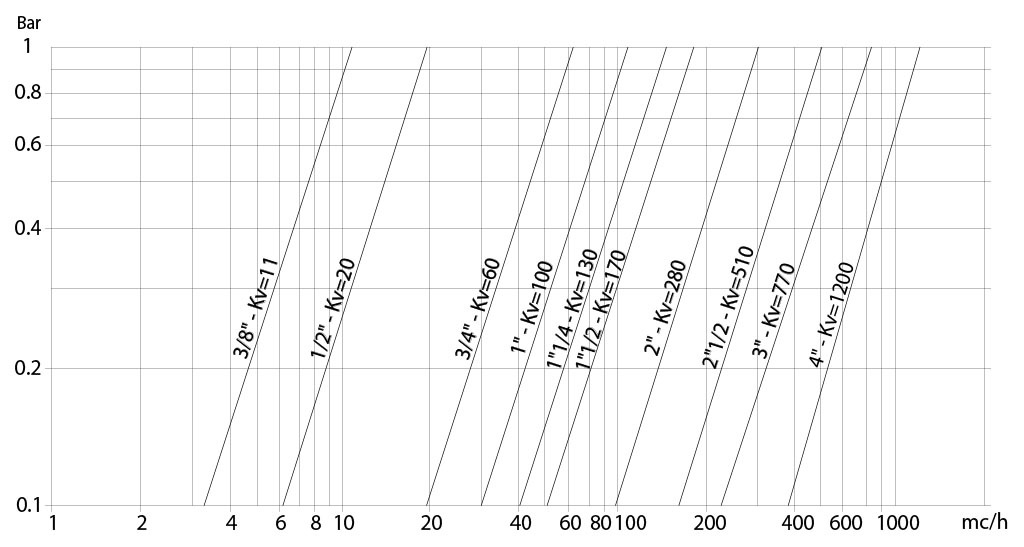

Durchflussrate/Druckverlust und Nennkoeffizient Kv

Der Kv-Wert ist der Durchflusswert in m3/h (bei einer Wassertemperatur von 15°C), der einen Druckabfall von 1 bar verursacht.

ANLAUFMOMENTE in Nm
BAUGRÖSSE
DN 10 3/8"
DN 15 1/2"
"DN 20 3/4
DN 25 1"
DN 32 1"1/4
DN 40 1"1/2
DN 50 2"
DN 65 2"1/2
DN 80 3"
DN 100 4"
PN 16 bar







70
112
166
PN 40 bar
6
8
11
16
22
30
42






Die angegebenen Anlaufmomentwerte können sich je nach Temperatur oder Betriebsmedien ändern. Berücksichtigen Sie bitte einen Sicherheitsfaktor von 1,4.
Bei häufigen Öffnungs- und Schließzyklen kann sich das Betriebsdrehmoment im Vergleich zum Anfangswert leicht verringern. Die auf den folgenden Seiten angegebenen Kombinationen Antrieb/Armatur beziehen sich auf Armaturen mit flüssigen oder gasförmigen sauberen Medien bei mittleren Temperaturen. Für weitere Informationen oder andere Verwendungszwecke wenden Sie sich bitte an unsere Verkaufsabteilung.
