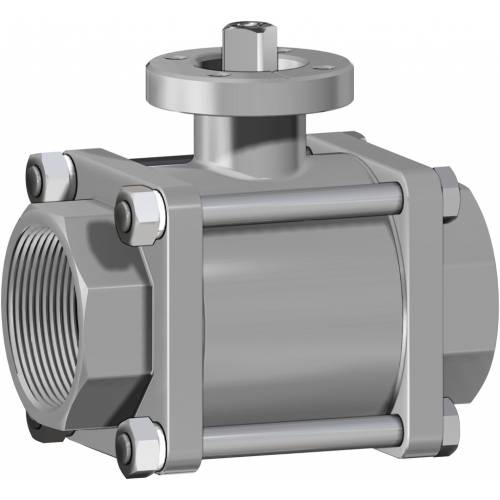

Kugelhahn aus Edelstahl Item 420

Makro Kugelhähne

Kategorie Weitere Kugelhähne aus Edelstahl

Dreiteiliger Kugelhahn, 2 Wege, mit Gewinde oder Anschweißenden, voller Durchgang

KONFIGURIEREN Steuerung

INFORMATIONEN ANFORDERN

SEITE DRUCKEN

KATALOG HERUNTERLADEN WEITERE KUGELHÄHNE AUS EDELSTAHL

eigenschaften
abmessungen
werkstoffe
diagramme und anlaufmomente

ALLGEMEINE EIGENSCHAFTEN:
• Kugelhahn aus Edelstahl 316L.
• Ausführung in 3 Teilen für Anlagen, die häufiger Wartungsarbeiten bedürfen.
• Enden: mit Innengewinde gemäß der Norm ISO 7/1; Muffen- und Stumpfschweißen.
• Betriebstemperatur: -20°C bis +150°C.
• Betriebsdruck: Siehe Diagramm.
• Betriebsmedien: Luft, Wasser, Gas, Erdölprodukte und Petrochemikalien sowie aggressive Medien.
• Montageflansch für Stellantrieb gemäß ISO 5211
• Die Ausführung mit Handhebel hat keine Kopfflansch gemäß der Norm ISO 5211 und die Montage eines Antriebs ist nicht möglich.

SONDERAUSFÜHRUNGEN AUF ANFRAGE:
• Gewinde: NPT
• Dichtungen aus: PTFE glasfaserverstärkt/PTFE kohlenstoff-/graphitverstärkt
• Für andere Anwendungen wenden Sie sich an unsere Verkaufsabteilung.

ZERTIFIZIERUNGEN:
• In Einklang mit der EU-Richtlinie 2014/34/EU (ATEX)
• ATEX-Zertifikat auf Anfrage

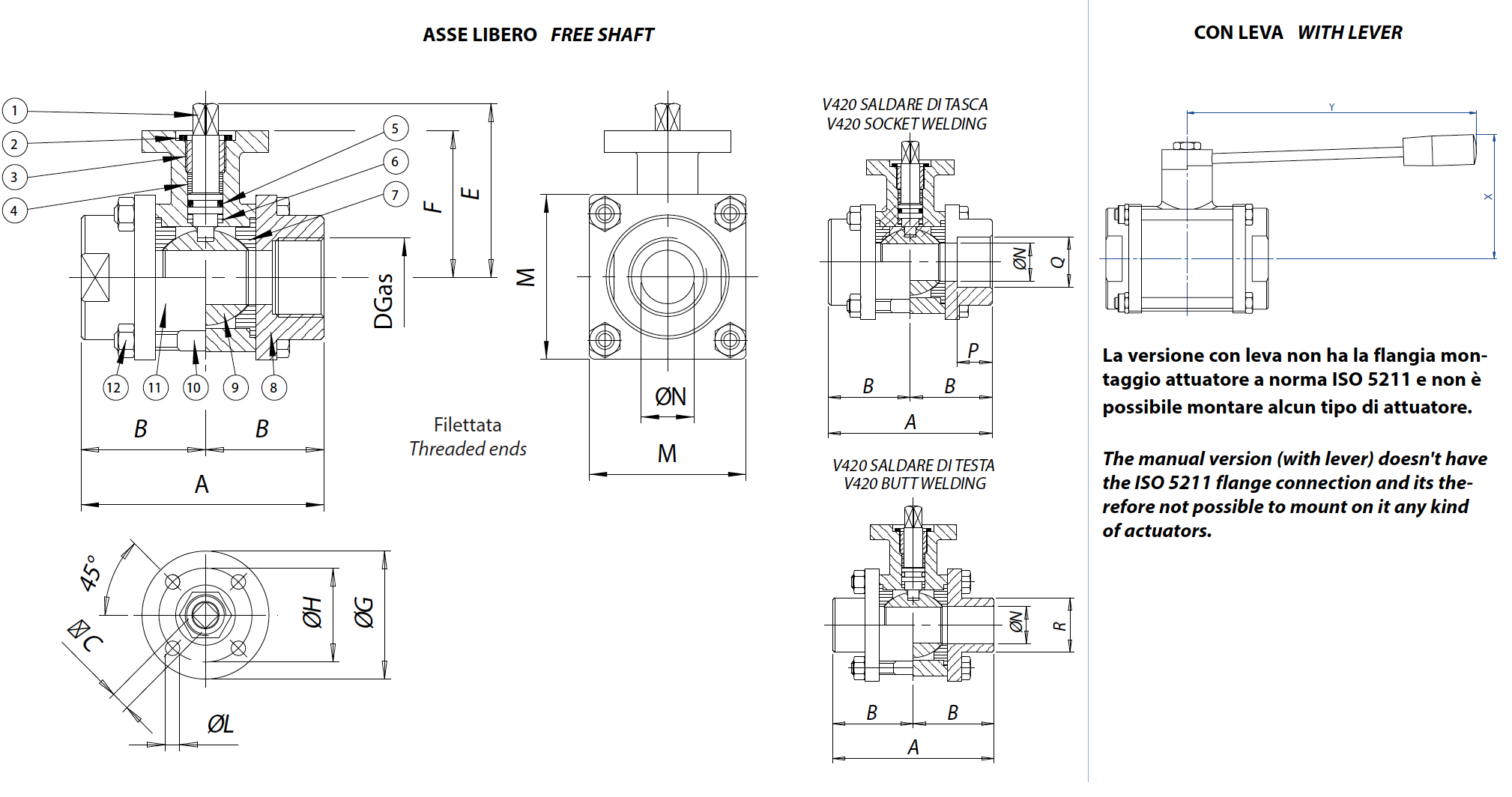

Kugelhahn aus Edelstahl Item 420 - abmessungen -

ABMESSUNGEN
BAUGRÖSSE		A	B	□C	D	E	F	øG	øH	øL	□M	øN	Q	P	R	X	Y
DN [mm]	[Zoll]	A	B	□C	D	E	F	øG	øH	øL	□M	øN	Q	P	R	X	Y
DN 10	3/8"	70	35	6	3/8”	49,5	41,5	46	36	6	40	10	17,8	9,7	18	55	110
DN 15	1/2"	70	35	6	1/2”	49,5	41,5	46	36	6	40	15	22	9,7	22,5	55	110
DN 20	3/4"	80	40	6	3/4”	53	45	46	36	6	45	20	27,3	12,7	28	60	110
DN 25	1"	90	45	9	1”	64,5	51,5	65	50	7	60	25	42,8	12,7	34,5	70	160
DN 32	1" 1/4	100	50	9	1" 1/4	69,5	56,5	65	50	7	70	32	42,8	12,7	43,5	80	160
DN 40	1" 1/2	114	57	14	1" 1/2	89	76	65	50	7	80	40	48,9	12,7	49,5	95	190
DN 50	2"	136	68	14	2”	95	82	65	50	7	90	50	61,4	15,8	61,5	100	190

Kugelhahn aus Edelstahl Item 420 - werkstoffe -

WERKSTOFFE
1	Spindel	316L S.S.	1.4401	UNI X2CrNiMo 17 12
2	Gegenmutter	303 S.S.
3	Einstellring	304L S.S. (303 S.S.)
4*	Bolzendichtung	P.T.F.E.
5*	O-Ring Bolzen	FKM
6*	Bolzendichtung	P.T.F.E.
7*	Kugeldichtung	P.T.F.E.
8	Flansch	316L S.S.	1.4401	UNI X2CrNiMo 17 12
9	Kugel	316L S.S.	1.4401	UNI X2CrNiMo 17 12
10	Schrauben	303 S.S.
11	Gehäuse	316L S.S.	1.4401	UNI X2CrNiMo 17 12
12	Mutter	303 S.S.
* Bestandteile des Ersatzkits KGBV55...

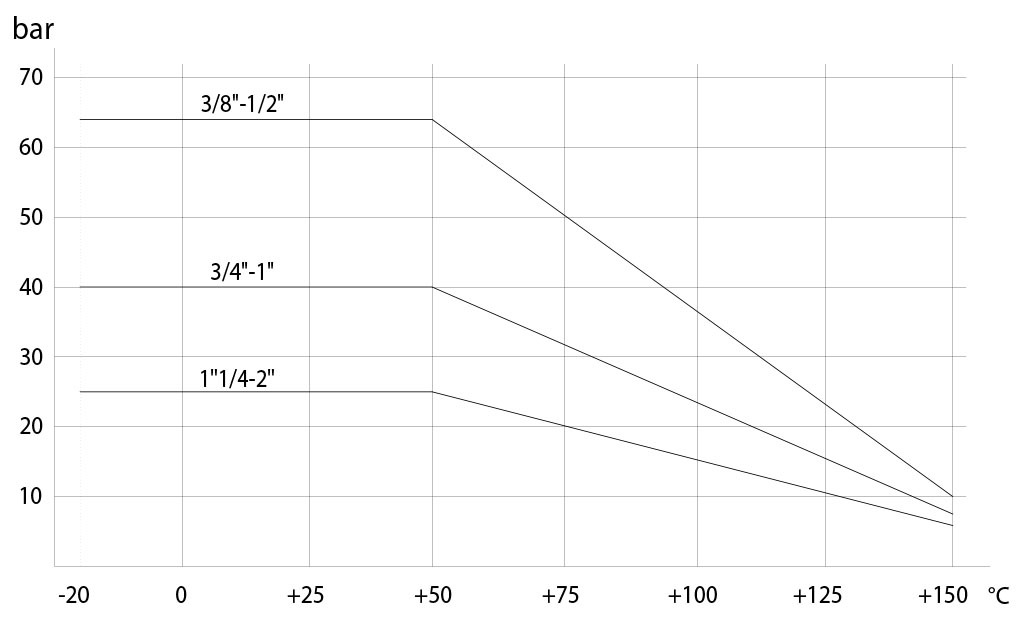

DRUCK-/TEMPERATURDIAGRAMM

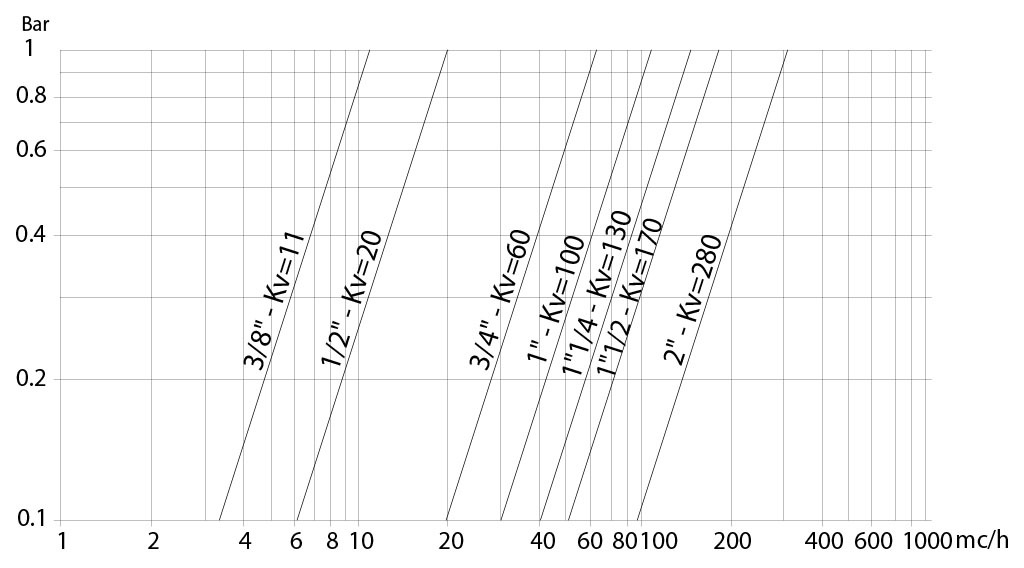

Durchflussrate/Druckverlust und Nennkoeffizient Kv

Der Kv-Wert ist der Durchflusswert in m³/h (bei einer Wassertemperatur von 15°C), der einen Druckabfall von 1 bar verursacht.

ANLAUFMOMENTE in Nm
BAUGRÖSSE	DN 10 3/8"	DN 15 1/2"	DN 20 3/4"	DN 25 1"	DN 32 1"1/4	DN 40 1"1/2	DN 50 2"
PN 25 bar					20	29	40
PN 40 bar			10	14
PN 63 bar	7	8

Die angegebenen Anlaufmomentwerte können sich je nach Temperatur oder Betriebsmedien ändern. Berücksichtigen Sie bitte einen Sicherheitsfaktor von 1,4.
Bei häufigen Öffnungs- und Schließzyklen kann sich das Betriebsdrehmoment im Vergleich zum Anfangswert leicht verringern. Die auf den folgenden Seiten angegebenen Kombinationen Antrieb/Armatur beziehen sich auf Armaturen mit flüssigen oder gasförmigen sauberen Medien bei mittleren Temperaturen. Für weitere Informationen oder andere Verwendungszwecke wenden Sie sich bitte an unsere Verkaufsabteilung.
