Kugelhahn aus Edelstahl Item 434

Kugelhahn aus Edelstahl Item 434

Kugelhahn aus Edelstahl, 2 Wege, mit Gewinde DIN 11851, voller Durchgang

STEUERUNG KONFIGURIEREN
INFORMATIONEN ANFORDERN
SEITE DRUCKEN
  • eigenschaften
  • abmessungen
  • werkstoffe
  • diagramme und anlaufmomente

ALLGEMEINE EIGENSCHAFTEN:
• Der Kugelhahn ist aus Edelstahl 316L hergestellt und eignet sich zur Verwendung bei besonderen hygienischen Anforderungen (Anwendung in der Lebensmittelindustrie).
• Gewinde gemäß Norm DIN 11851.
• Betriebstemperatur: -20°C bis +150°C.
• Betriebsdruck: siehe Diagramm.
• Betriebsmedien: für Lebensmittelanwendungen.
• Kopfflansch gemäß der Norm ISO 5211
• Die Ausführung mit Handhebel hat keine Kopfflansch gemäß der Norm ISO 5211 und die Montage eines Antriebs ist nicht möglich.

SONDERAUSFÜHRUNGEN AUF ANFRAGE:

• Anschlüsse: SMS - MACON - DIN Außengewinde.
• Dichtungen aus:
     •  PTFE glasfaserverstärkt,
     •  PTFE kohlenstoff-/graphitverstärkt,
     •  Polyethylen mit hoher Dichte.
• Für andere Anwendungen wenden Sie sich an unsere Verkaufsabteilung.

ZERTIFIZIERUNGEN:
• ATEX-Ausführung gemäß der EU-Richtlinie 2014/34/EU (ATEX)
• ATEX-Zertifikat auf Anfrage
• In Einklang mit der EU-Richtlinie 2014/68/EU PED

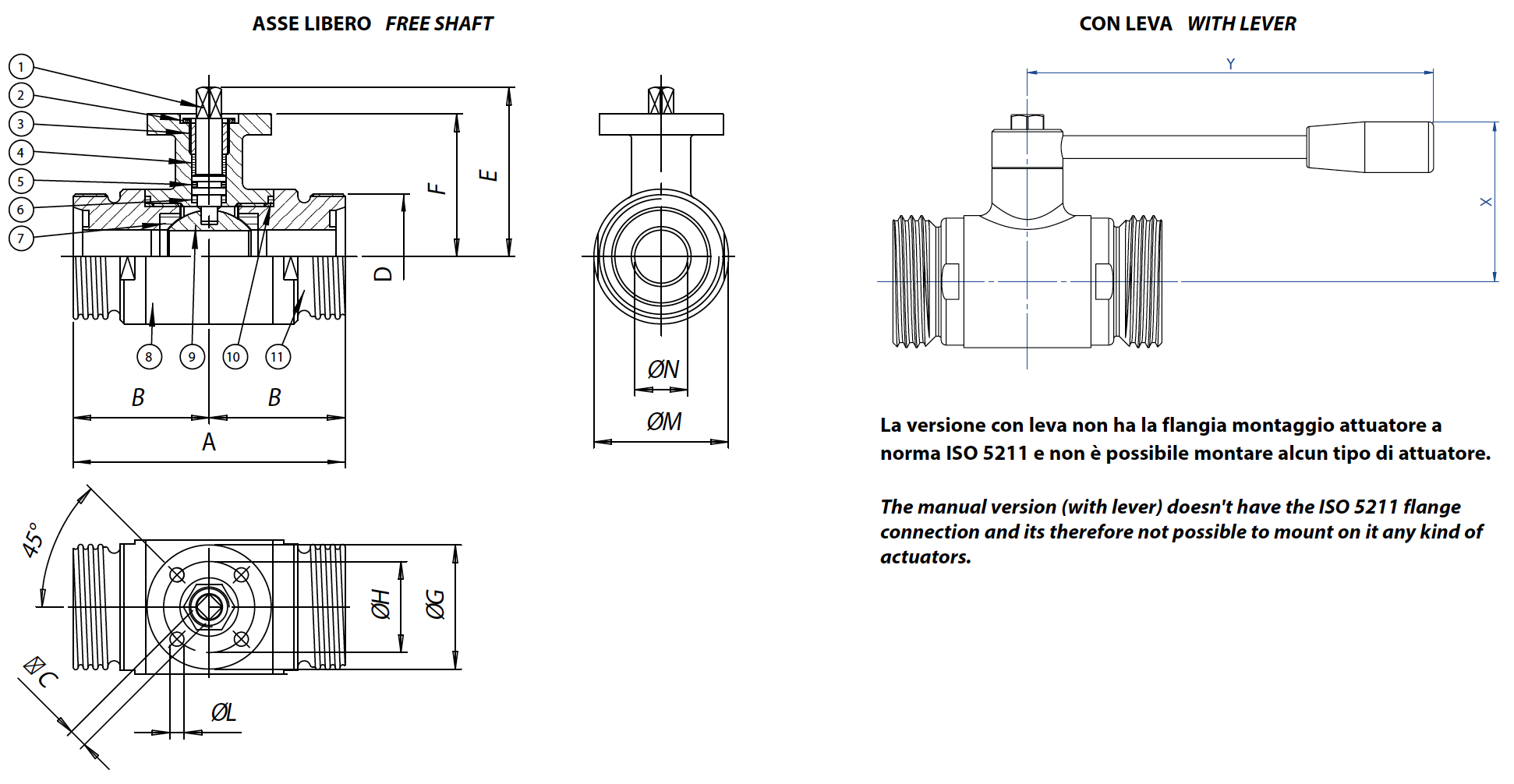

ABMESSUNGEN
BAUGRÖSSE
A
B
□C
D
E
F
øG
øH
øL
øM
øN
DN [mm]
[Zoll]
DN 10
3/8"
88
44
6
28
47
39
46
36
6
30
10
DN 15
1/2"
92
46
6
34
49,5
41,5
46
36
6
35
15
DN 20
3/4"
102
51
6
44
53
45
46
36
6
42
20
DN 25
1"
106
53
9
52
64,5
51,5
65
50
7
52
25
DN 32
1" 1/4
112
56
9
58
69,5
56,5
65
50
7
60
32
DN 40
1" 1/2
126
63
14
65
89
76
65
50
7
74
40
DN 50
2"
136
68
14
78
97
84
65
50
7
90
50
DN 65
2" 1/2
154
68
17
95
109,5
94,5
90
70
9
110
65
DN 80
3"
184
92
17
110
121
106
90
70
9
141
80
DN 100
4"
190
95
17
130
135
120
125
102
11
160
100

WERKSTOFFE
1Spindel316L S.S.1.4401UNI X2CrNiMo 17 12
2Mutter303 S.S.

3Haltering304L S.S. (303 S.S.)

4*Oberer DichtringP.T.F.E.

5*O-Ring BolzendichtungFKM

6*Dichtungsscheibe Bolzen P.T.F.E.

7*Seitliche Dichtungen  P.T.F.E.

8Gehäuse 316L S.S.1.4401UNI X2CrNiMo 17 12
9Kugel316L S.S.1.4401UNI X2CrNiMo 17 12
10*MuffendichtungenP.T.F.E.

11Innengewindemuffe316L S.S.1.4401UNI X2CrNiMo 17 12
* Bestandteile des Ersatzkits KGBV63...

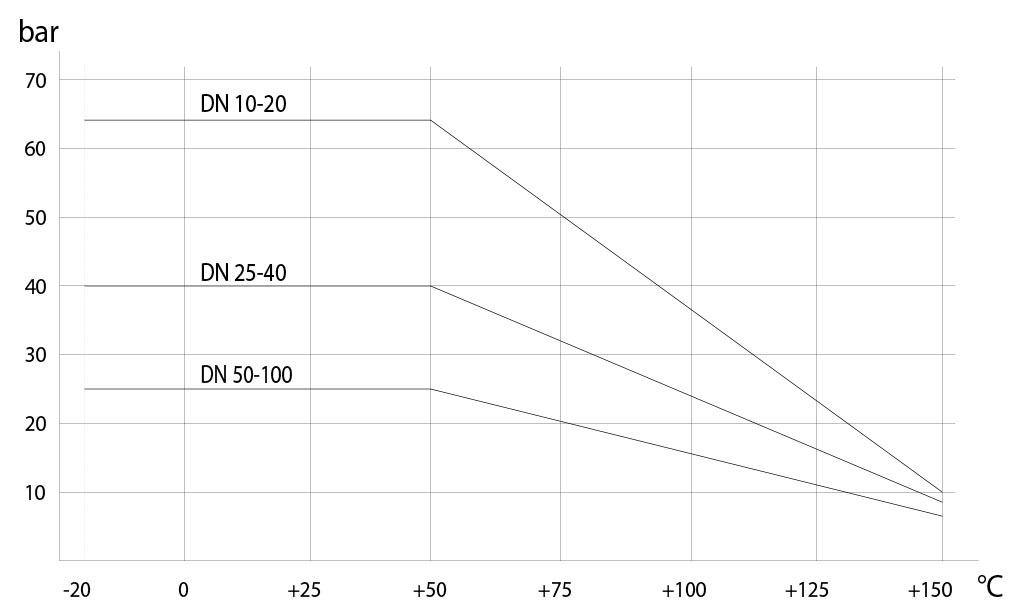

DRUCK-/TEMPERATURDIAGRAMM

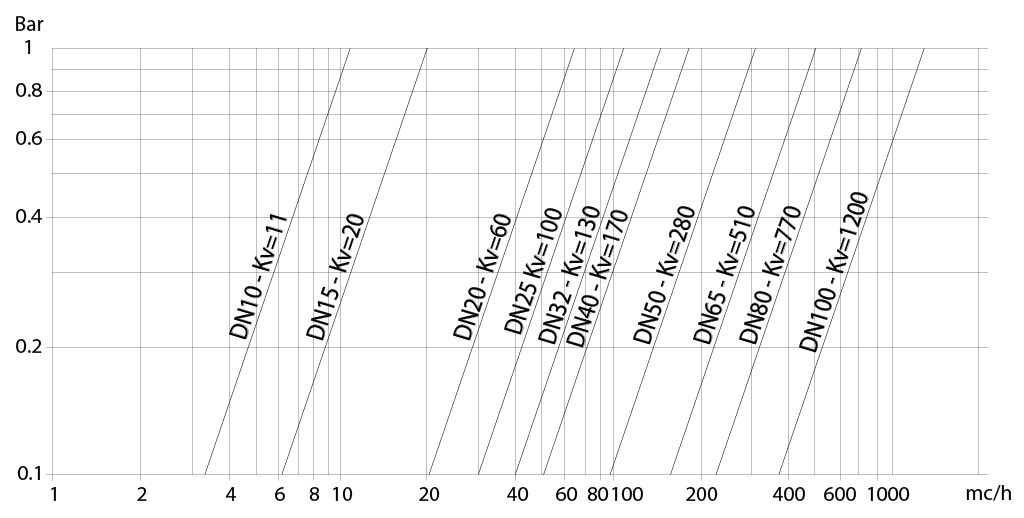

Durchflussrate/Druckverlust und Nennkoeffizient Kv

Der Kv-Wert ist der Durchflusswert in m3/h (bei einer Wassertemperatur von 15°C), der einen Druckabfall von 1 bar verursacht.

ANLAUFMOMENTE in Nm
BAUGRÖSSE
DN 10 3/8"
DN 15
1/2"

DN 20
3/4"

DN 25
1"

DN 32 1"1/4
DN 40 1"1/2
DN 50
2"

DN 65 2"1/2
DN 80
3"

DN 100
4"

PN 25 bar






41
63
95
148
PN 40 bar



15
20
28




PN 63 bar
7
8
11









Die angegebenen Anlaufmomentwerte können sich je nach Temperatur oder Betriebsmedien ändern. Berücksichtigen Sie bitte einen Sicherheitsfaktor von 1,4.
Bei häufigen Öffnungs- und Schließzyklen kann sich das Betriebsdrehmoment im Vergleich zum Anfangswert leicht verringern. Die auf den folgenden Seiten angegebenen Kombinationen Antrieb/Armatur beziehen sich auf Armaturen mit flüssigen oder gasförmigen sauberen Medien bei mittleren Temperaturen. Für weitere Informationen oder andere Verwendungszwecke wenden Sie sich bitte an unsere Verkaufsabteilung.
