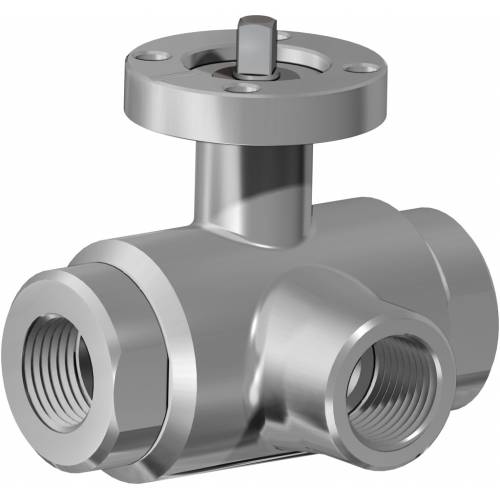

Kugelhahn aus Edelstahl Item 448

Kugelhahn aus Edelstahl Item 448
Makro Kugelhähne

Kugelhahn aus Edelstahl, 3 Wege, mit Gewinde, mit L-Bohrung, voller Durchgang

KONFIGURIEREN Steuerung
INFORMATIONEN ANFORDERN
SEITE DRUCKEN
  • eigenschaften
  • abmessungen
  • werkstoffe
  • diagramme und anlaufmomente
  • merkmale

ALLGEMEINE EIGENSCHAFTEN:
• Der Kugelhahn hat nur die Funktion eines Verteilers. Das Schließen des Förderstroms  ist nicht möglich, dies kann nur über den zentralen Weg erfolgen; siehe Diagramm.
• Kugelhahn aus Edelstahl 316L.
• Betriebstemperatur: -20°C bis +150°C.
• Betriebsdruck: siehe Diagramm.
• Betriebsmedien: Luft, Wasser, Gas, Öle, Erdölprodukte und Petrochemikalien sowie aggressive Medien.
• Innengewinde gemäß der Norm ISO 228.
• Montageflansch für Stellantrieb gemäß ISO 5211
• Die Ausführung mit Handhebel hat keine Kopfflansch gemäß der Norm ISO 5211 und die Montage eines Antriebs ist nicht möglich.

SONDERAUSFÜHRUNGEN AUF ANFRAGE:

• Dichtungen aus:
      •  PTFE glasfaserverstärkt,
      •  PTFE kohlenstoff-/graphitverstärkt,
      •  Polyethylen mit hoher Dichte.
• Für andere Anwendungen wenden Sie sich an unsere Verkaufsabteilung.

ZERTIFIZIERUNGEN:
•  ATEX-Ausführung gemäß der EU-Richtlinie 2014/34/EU (ATEX)
• ATEX-Zertifikat auf Anfrage

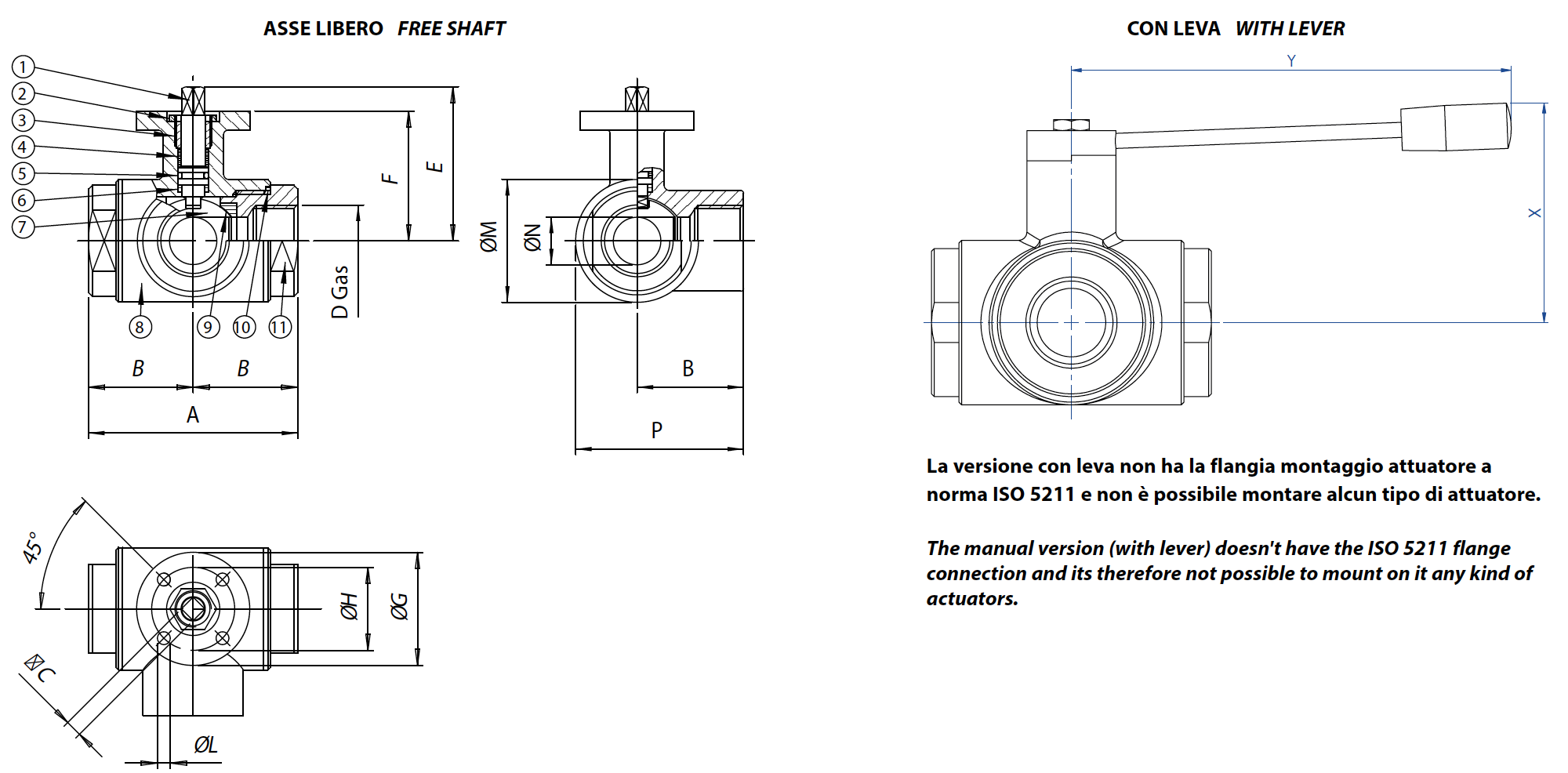

ABMESSUNGEN
BAUGRÖSSE
A
B
□C
D
E
F
øG
øH
øL
øM
øN
P
XY
DN [mm]
[Zoll]
DN 10
3/8"
72
36
6
3/8”
54
46
46
36
6
35
10
53,5
60110
DN 15
1/2"
82
41
6
1/2”
57
49
46
36
6
42
15
62
65110
DN 20
3/4"
92
46
9
3/4”
69,5
56,5
65
36
7
52
20
72
70160
DN 25
1"
102
51
9
1”
74
61
65
50
7
60
25
81
80160
DN 32
1" 1/4
118
59
14
1" 1/4
94,5
81,5
65
50
7
72,5
32
95,3
95190
DN 40
1" 1/2
134
67
14
1" 1/2
102
89
65
50
7
88
40
111
110190
DN 50
2"
144
72
17
2”
106,5
91,5
65
70
9
101,5
50
122,8
120220
DN 65
2" 1/2
160
80
17
2" 1/2
116,5
101,5
90
70
9
121
65
140,5
130285
DN 80
3"
200
100
17
3”
131
116
125
102
11
150
80
175
145310
DN 100
4"
240
120
17
4”
146
131
125
102
11
182
100
211
160310

WERKSTOFFE
1Spindel316L S.S.1.4401UNI X2CrNiMo 17 12
2Mutter303 S.S.

3Haltering304 S.S. (303 S.S.)

4*Oberer DichtringP.T.F.E.

5*O-Ring BolzendichtungFKM

6*Dichtungsscheibe BolzenP.T.F.E.

7Kugel316L S.S.1.4401UNI X2CrNiMo 17 12
8Gehäuse316L S.S.1.4401UNI X2CrNiMo 17 12
9*Seitliche DichtungenP.T.F.E.

10*MuffendichtungenP.T.F.E.

11Innengewindemuffe316L S.S.1.4401UNI X2CrNiMo 17 12
* Bestandteile des Ersatzkits KGBV66...

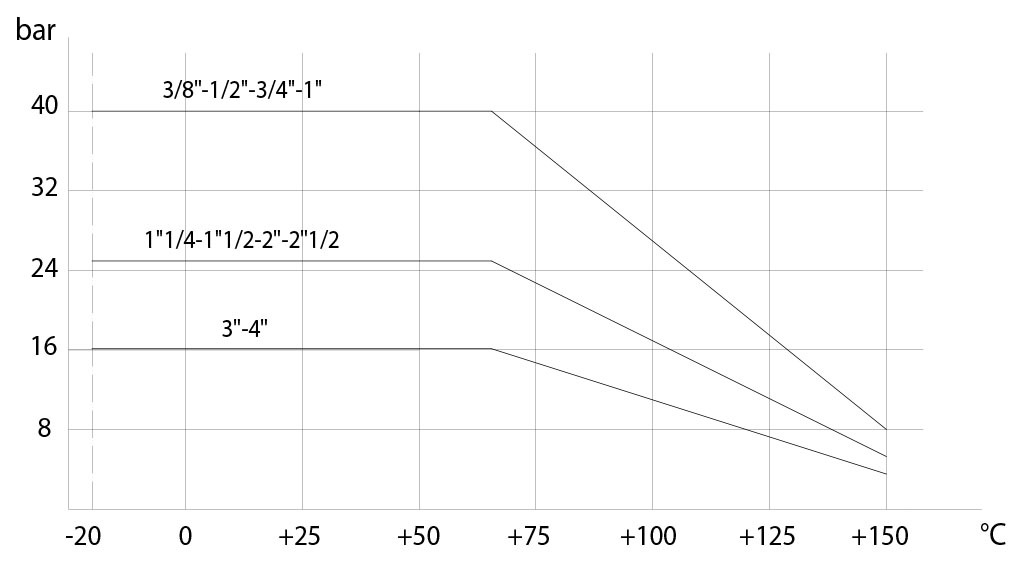

DRUCK-/TEMPERATURDIAGRAMM

ANLAUFMOMENTE in Nm
BAUGRÖSSE
DN 10 3/8"
DN 15 1/2"
DN 20 3/4"
DN 25
1"
DN 32 1"1/4
DN 40 1"1/2
DN 50
2"
DN 65 2"1/2
DN 80
3"
DN 100
4"

PN 16 bar








140
215
PN 25 bar




28
41
61
90


PN 40 bar
7
10
14
20








Die angegebenen Anlaufmomentwerte können sich je nach Temperatur oder Betriebsmedien ändern. Berücksichtigen Sie bitte einen Sicherheitsfaktor von 1,4.
Bei häufigen Öffnungs- und Schließzyklen kann sich das Betriebsdrehmoment im Vergleich zum Anfangswert leicht verringern. Die auf den folgenden Seiten angegebenen Kombinationen Antrieb/Armatur beziehen sich auf Armaturen mit flüssigen oder gasförmigen sauberen Medien bei mittleren Temperaturen. Für weitere Informationen oder andere Verwendungszwecke wenden Sie sich bitte an unsere Verkaufsabteilung.

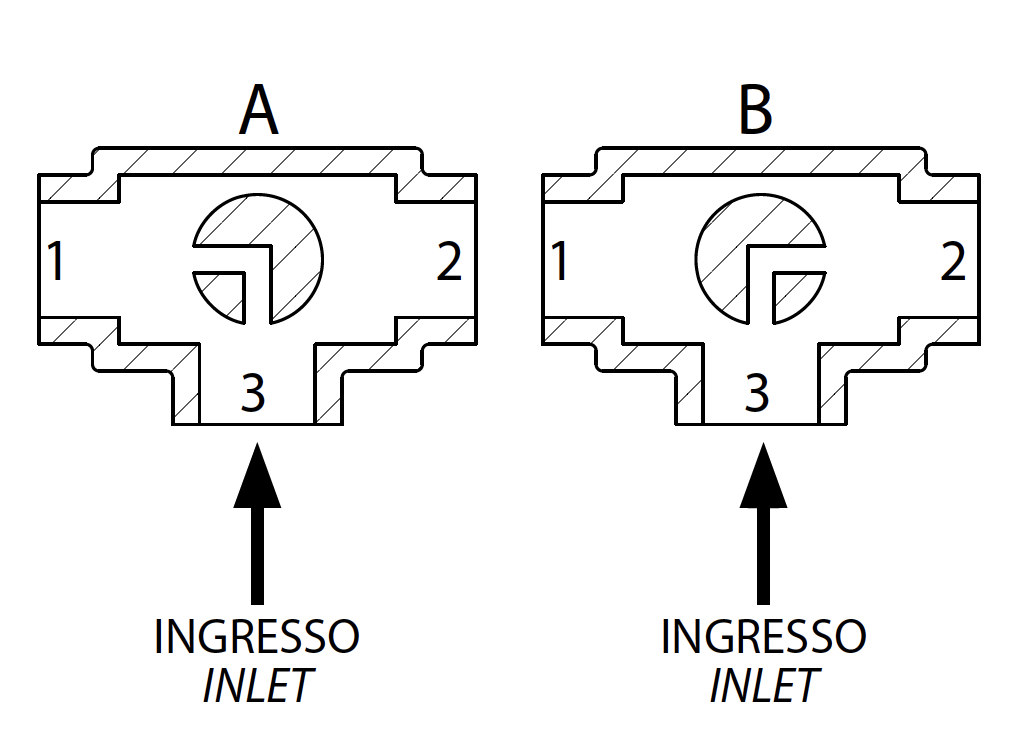

Schema „L-Bohrung“

HINWEIS:
Bei NORMAL GESCHLOSSENEM SR-Stellantrieb muss die Ruheposition der Kugel „A“ sein.
Bei NORMAL GEÖFFNETEM SR-Stellantrieb muss die Ruheposition der Kugel „B" sein.

Ansicht von oben
