Kugelhahn aus Edelstahl Item 450-451

Kugelhahn aus Edelstahl Item 450-451

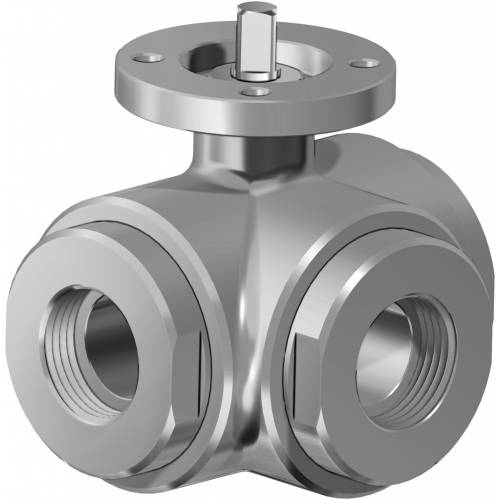

Kugelhahn aus Edelstahl, 3 Wege, 4 Dichtungen, mit Gewinde, mit T- oder L-Bohrung, voller Durchgang

ITEM 450
Kugelhahn mit T-Bohrung
ITEM 451
Kugelhahn mit L-Bohrung

STEUERUNG KONFIGURIEREN
INFORMATIONEN ANFORDERN
SEITE DRUCKEN
  • eigenschaften
  • abmessungen
  • werkstoffe
  • diagramme und anlaufmomente
  • merkmale

ALLGEMEINE EIGENSCHAFTEN:
• Kugelhahn aus Edelstahl 316L mit 4 Kugeldichtungen. Für die Bedienung siehe Diagramm.
• Betriebstemperatur: -20°C bis +150°C.
• Betriebsdruck: siehe Diagramm.
• Betriebsmedien: für Lebensmittelanwendungen.
• Oberflächenbehandlung: poliert.
• Innengewinde gemäß der Norm ISO 228
• Kopfflansch gemäß der Norm ISO 5211
• Die Ausführung mit Handhebel hat keine Kopfflansch gemäß der Norm ISO 5211 und die Montage eines Antriebs ist nicht möglich.

SONDERAUSFÜHRUNGEN AUF ANFRAGE:
• Anschlüsse: NPT.
• Dichtungen aus:
         •  PTFE glasfaserverstärkt,
         •  PTFE kohlenstoff-/graphitverstärkt,
         •  Polyethylen mit hoher Dichte.
• Für andere Anwendungen wenden Sie sich an unsere Verkaufsabteilung.

ZERTIFIZIERUNGEN:
• In Einklang mit der EU-Richtlinie 2014/34/EU (ATEX)
• ATEX-Zertifikat auf Anfrage

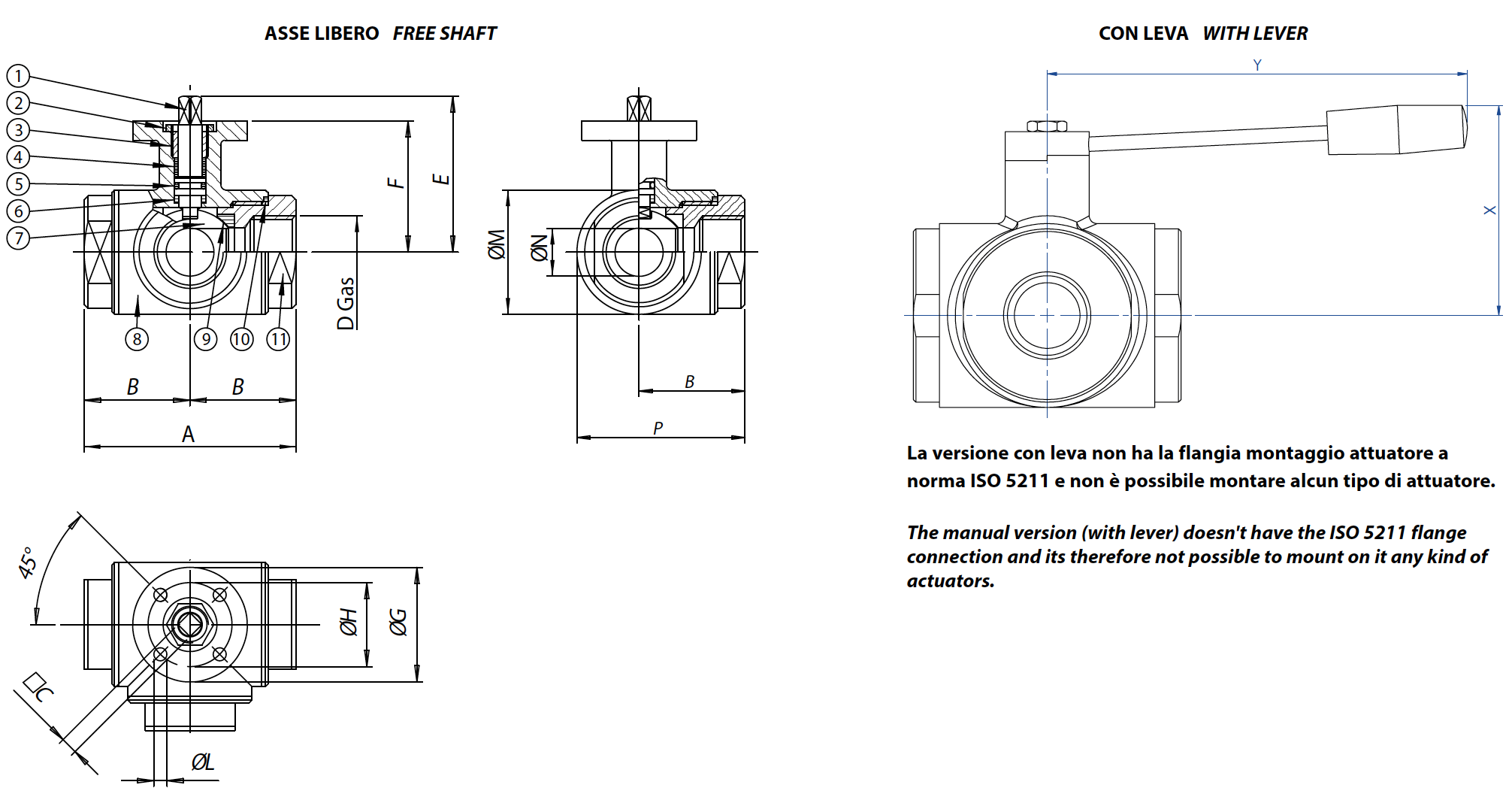

ABMESSUNGEN
BAUGRÖSSE
A
B
□C
D
E
F
øG
øH
øL
øM
øN
P
DN [mm]
[Zoll]
DN 10
3/8"
72
36
6
3/8”
54,5
46,5
46
36
6
45
12
58,5
DN 15
1/2"
82
41
6
1/2”
57
49
54
42
6
52
15
67
DN 20
3/4"
92
46
9
3/4”
69,5
56,5
65
50
7
60
20
76
DN 25
1"
102
51
9
1”
74
61
65
50
7
70
25
86
DN 32
1" 1/4
118
59
14
1" 1/4
94,5
81,5
90
70
9
85
32
101,5
DN 40
1" 1/2
134
67
14
1" 1/2
102
89
90
70
9
100
40
117
DN 50
2"
144
72
17
2”
106,5
91,5
90
70
9
110
50
127
DN 65
2" 1/2
160
80
17
2" 1/2
116,5
101,5
125
102
11
122
65
141
DN 80
3"
200
100
17
3”
134
116
125
102
11
150
80
175
DN 100
4"
240
120
17
4”
149
131
125
102
11
192
100
216

WERKSTOFFE
1Spindel316L S.S.1.4401UNI X2CrNiMo 17 12
2Mutter303 S.S.

3Haltering304L S.S. (303 S.S.)

4*Oberer DichtringP.T.F.E.

5*O-Ring BolzendichtungFKM

6*Dichtungsring BolzenP.T.F.E.

7Kugel316L S.S.1.4401UNI X2CrNiMo 17 12
8Gehäuse316L S.S.1.4401UNI X2CrNiMo 17 12
9*Seitliche DichtungenP.T.F.E.

10*MuffendichtungenP.T.F.E.

11Innengewindemuffe316L S.S.1.4401UNI X2CrNiMo 17 12
* Bestandteile des Ersatzkits KGBV45...

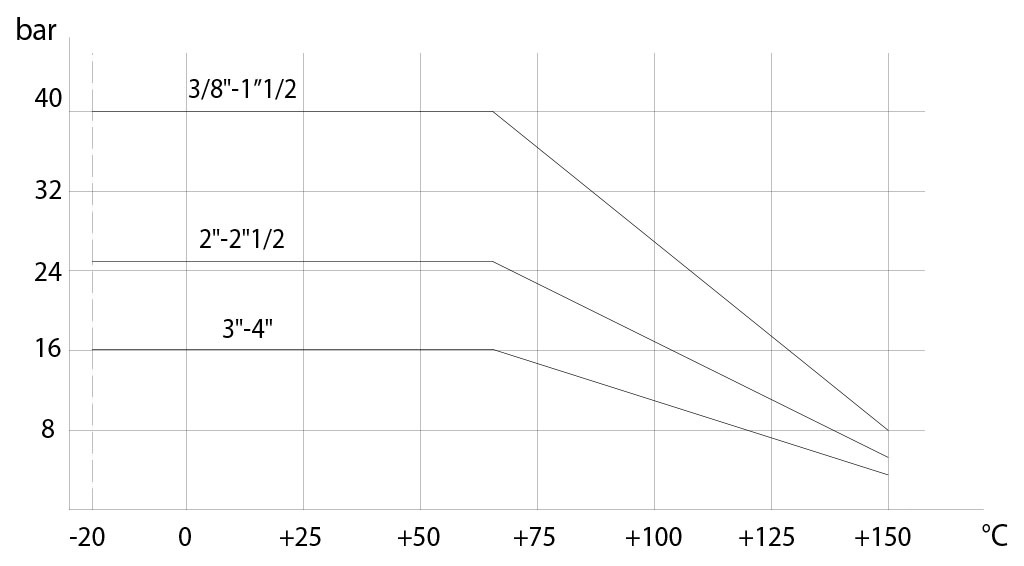

DRUCK-/TEMPERATURDIAGRAMM

ANLAUFMOMENTE in Nm
BAUGRÖSSE
DN 10 3/8"
DN 15 1/2"
DN 20 3/4"
DN 25
1"
DN 32 1"1/4
DN 40 1"1/2
DN 50
2"
DN 65 2"1/2
DN 80
3"
DN 100
4"

PN 16 bar








212
304
PN 25 bar






83
142


PN 40 bar
9
18
23
27
36
54






Die angegebenen Anlaufmomentwerte können sich je nach Temperatur oder Betriebsmedien ändern. Berücksichtigen Sie bitte einen Sicherheitsfaktor von 1,4.
Bei häufigen Öffnungs- und Schließzyklen kann sich das Betriebsdrehmoment im Vergleich zum Anfangswert leicht verringern. Die auf den folgenden Seiten angegebenen Kombinationen Antrieb/Armatur beziehen sich auf Armaturen mit flüssigen oder gasförmigen sauberen Medien bei mittleren Temperaturen. Für weitere Informationen oder andere Verwendungszwecke wenden Sie sich bitte an unsere Verkaufsabteilung.

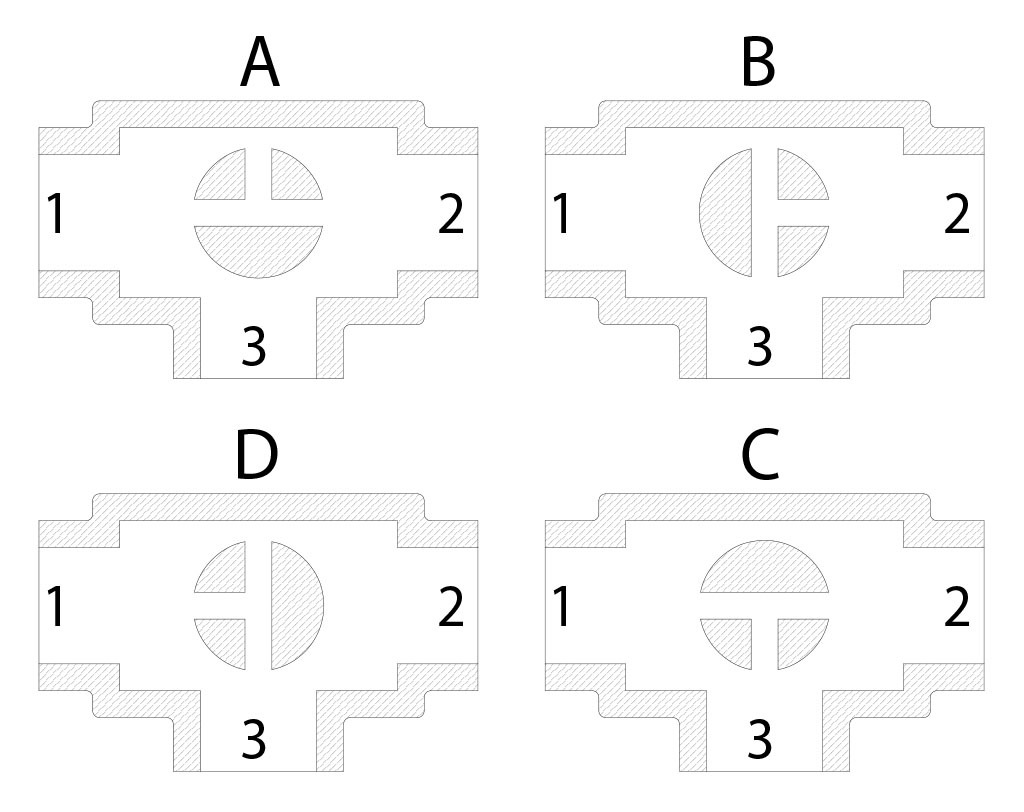

Schema „L-Bohrung“

HINWEIS:
Bei NORMAL GESCHLOSSENEM SR-Stellantrieb muss die Ruheposition der Kugel „A“ sein.
Bei NORMAL GEÖFFNETEM SR-Stellantrieb muss die Ruheposition der Kugel „B" sein.

Ansicht von oben

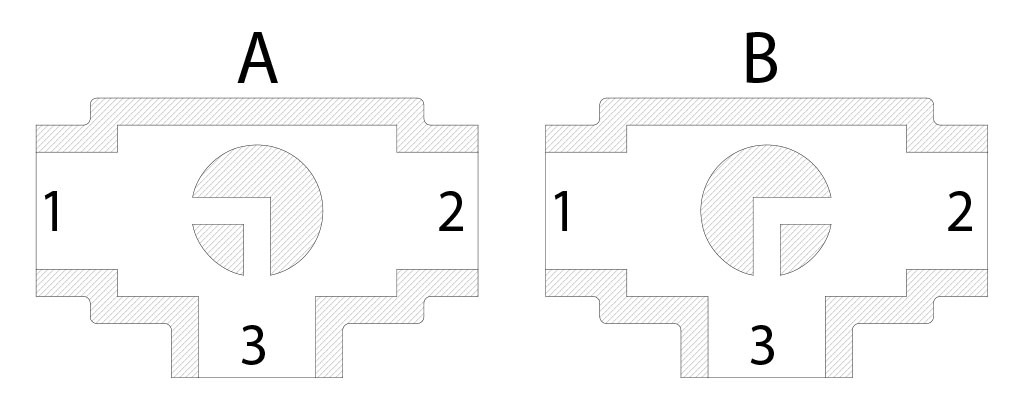

Schema „T-Bohrung“

Mit Antrieb sind nur zwei Positionen mit 90°-Drehung möglich: Die Konfiguration der Kugel muss unserer Verkaufsabteilung stets mitgeteilt werden.

HINWEIS:
Bei NORMAL GESCHLOSSENEM SR-Stellantrieb die Ruhestellung der Kugel wählen; bei Betrieb dreht sich der Antrieb gegen den Uhrzeigersinn.
Bei NORMAL GEÖFFNETEM SR-Stellantrieb die Ruhestellung der Kugel wählen; bei Betrieb dreht sich der Antrieb in den Uhrzeigersinn.

Ansicht von oben

KONFIGURIEREN BETÄTIGUNG
Wählen Sie die Suchparameter
ARTIKEL SUCHEN
SCHLIESSEN
