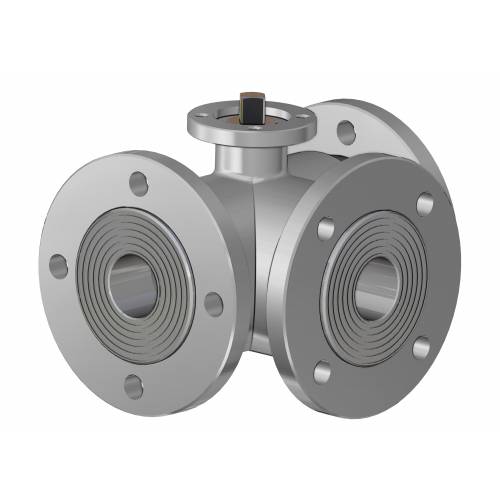

ALLGEMEINE EIGENSCHAFTEN: • Kugelhahn aus 316L Edelstahl. • Flanschanschlüsse: EN 1092-1 • Der Kugelhahn mit 4 Kugeldichtungen ermöglicht die Verteilung des Flusses in alle Richtungen, siehe Schema. • Betriebstemperatur: -20°C bis +150°C. • Betriebsdruck: Siehe Diagramm. • FBetriebsmedien: Luft, Wasser, flüssige Lebensmittel. • Oberflächenbehandlung: poliert. • Montageflansch für Stellantrieb gemäß ISO 5211 • Die Ausführung mit Handhebel hat keine Kopfflansch gemäß der Norm ISO 5211 und die Montage eines Antriebs ist nicht möglich.
• Für andere Anwendungen wenden Sie sich an unsere technische Abteilung.
ZERTIFIZIERUNGEN: • ATEX-Ausführung gemäß der EU-Richtlinie 2014/34/EU (ATEX) • ATEX-Zertifikat auf Anfrage

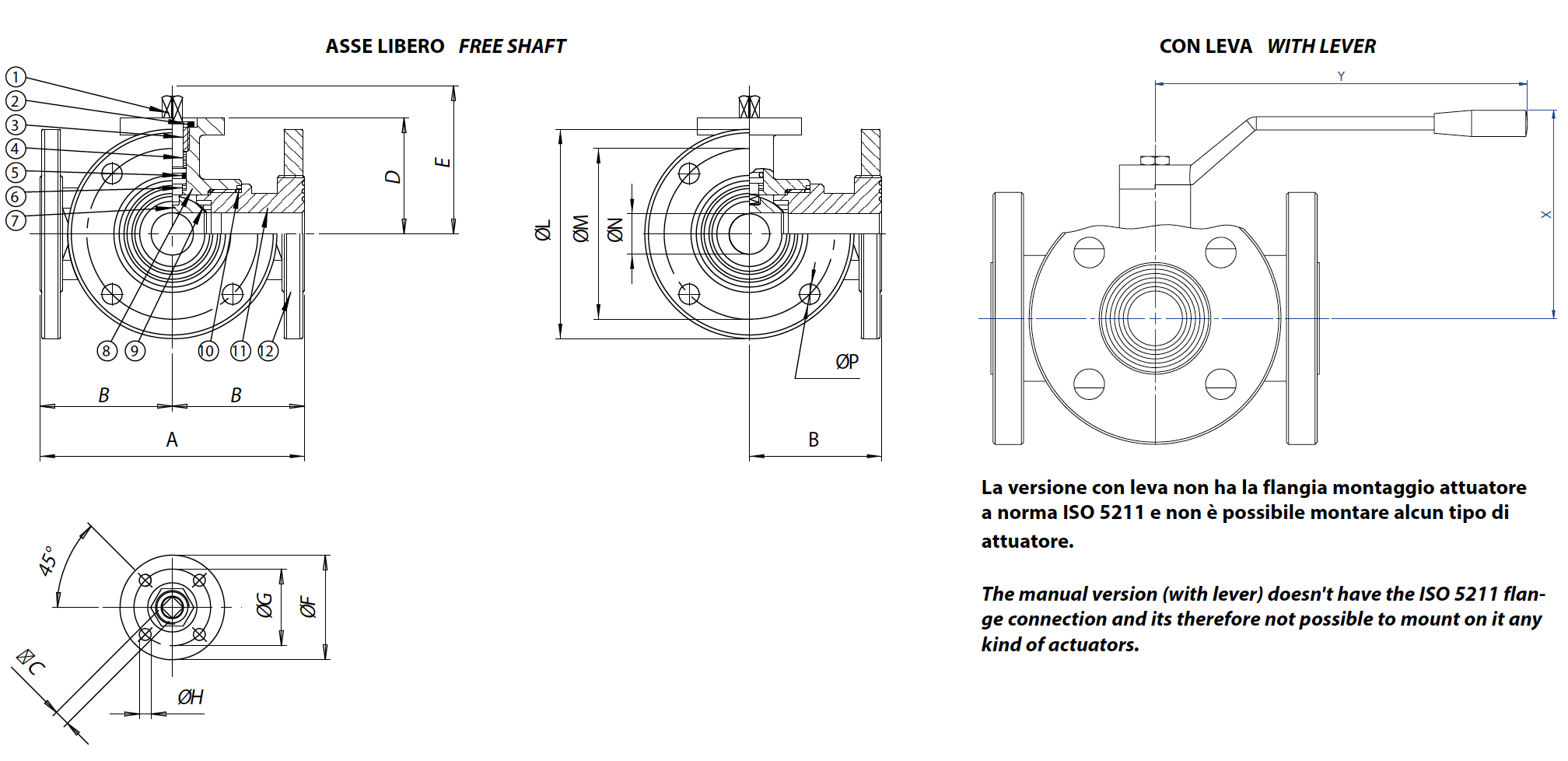

ABMESSUNGEN
BAUGRÖSSE
A
B
□C
D
E
øF
øG
øH
øL
øM
øN
n°xøP
X
Y
DN [mm]
[Zoll]
DN 10
3/8"
120
60
6
46,5
54,5
46
36
6
90
60
10
4x14
85
130
DN 15
1/2"
130
65
6
49
57
54
42
6
95
65
15
4x14
90
130
DN 20
3/4"
140
70
9
56,5
69,5
65
50
7
105
75
20
4x14
100
170
DN 25
1"
150
75
9
61
74
65
50
7
115
85
25
4x14
110
170
DN 32
1" 1/4
180
90
14
81,5
94,5
65
50
7
140
100
32
4x18
130
240
DN 40
1" 1/2
200
100
14
89
102
90
70
9
150
110
40
4x18
140
240
DN 50
2"
220
110
17
91,5
106,5
90
70
9
165
125
50
4x18
150
260
DN 65
2" 1/2
240
120
17
101,5
116,5
125
102
11
185
145
65
4x18
160
300
DN 80
3"
260
130
17
116
134
125
102
11
200
160
80
8x18
175
330
DN 100
4"
300
150
17
131
149
125
102
11
220
180
100
8x18
190
330
WERKSTOFFE
1
Spindel
316L S.S.
1.4401
UNI X2CrNiMo 17 12
2
Mutter
303 S.S.
3
Haltering
304L S.S. (303 S.S.)
4*
Oberer Dichtring
P.T.F.E.
5*
O-Ring Bolzendichtung
FKM
6*
Dichtungsring Bolzen
P.T.F.E.
7
Kugel
316L S.S.
1.4401
UNI X2CrNiMo 17 12
8
Gehäuse
316L S.S.
1.4401
UNI X2CrNiMo 17 12
9*
Seitliche Dichtungen
P.T.F.E.
10*
Muffendichtungen
P.T.F.E.
11
Innengewindemuffe
316L S.S.
1.4401
UNI X2CrNiMo 17 12
12
Flansch
316L S.S.
1.4401
UNI X2CrNiMo 17 12
* Bestandteile des Ersatzkits KGBV46...

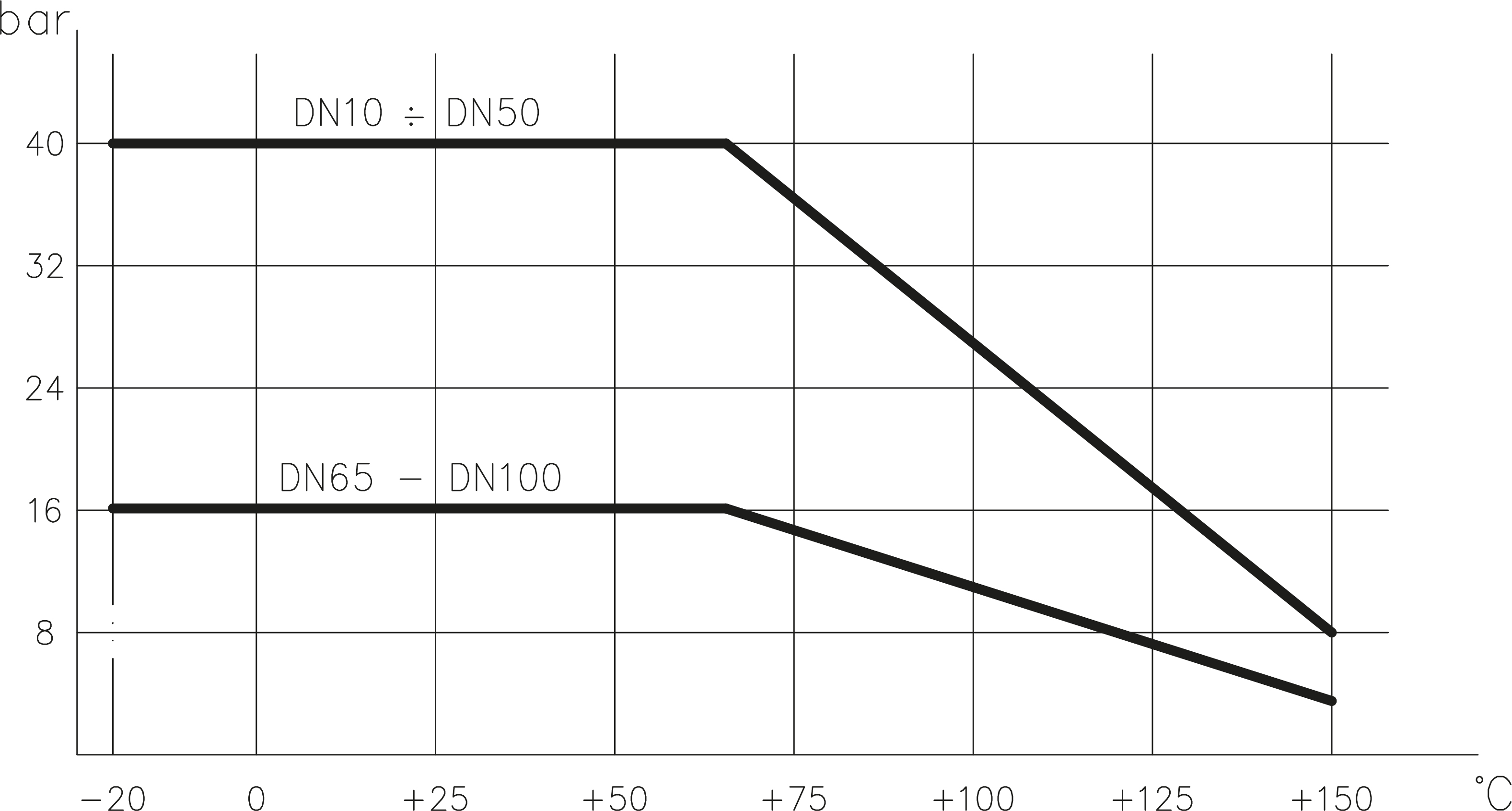

DRUCK-/TEMPERATURDIAGRAMM
ANLAUFMOMENTE in Nm
BAUGRÖSSE
DN 10 3/8"
DN 15 1/2"
DN 20 3/4"
DN 25 1"
DN 32 1"1/4
DN 40 1"1/2
DN 50 2"
DN 65 2"1/2
DN 80 3"
DN 100 4"
PN 16 bar
142
212
304
PN 40 bar
9
18
23
27
36
54
83
Die angegebenen Anlaufmomentwerte können sich je nach Temperatur oder Betriebsmedien ändern. Berücksichtigen Sie bitte einen Sicherheitsfaktor von 1,4. Bei häufigen Öffnungs- und Schließzyklen kann sich das Betriebsdrehmoment im Vergleich zum Anfangswert leicht verringern. Die auf den folgenden Seiten angegebenen Kombinationen Antrieb/Armatur beziehen sich auf Armaturen mit flüssigen oder gasförmigen sauberen Medien bei mittleren Temperaturen. Für weitere Informationen oder andere Verwendungszwecke wenden Sie sich bitte an unsere Verkaufsabteilung.

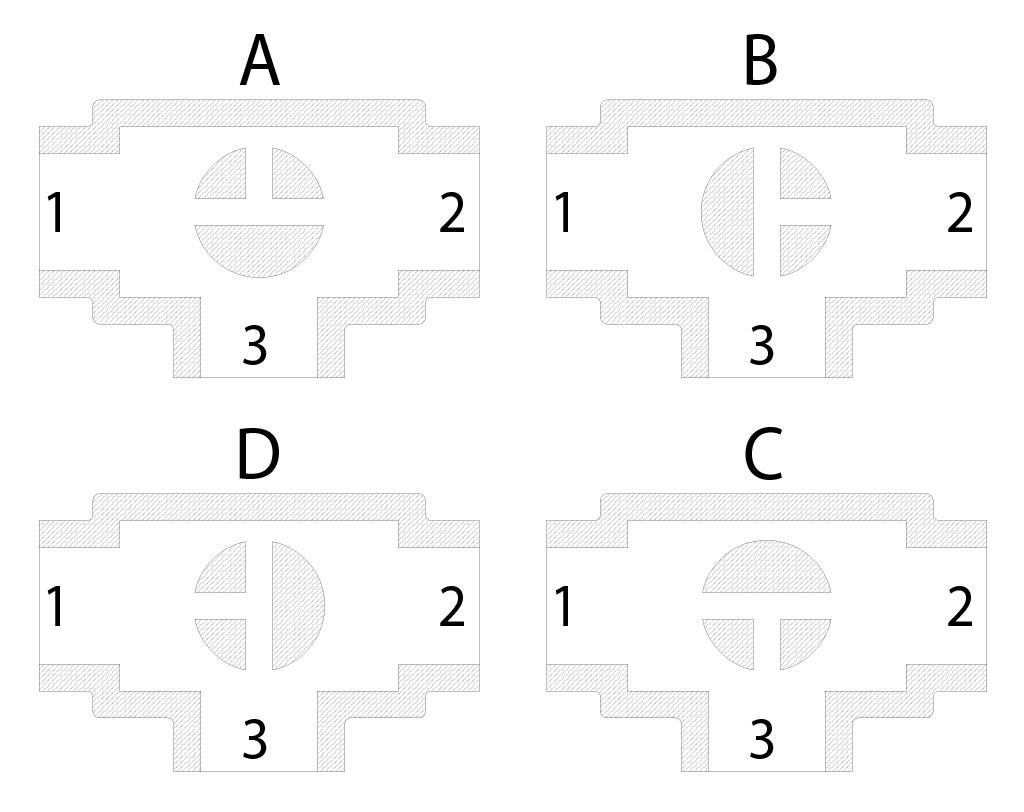

Schema L-Bohrung
HINWEIS: Bei NORMAL GESCHLOSSENEM SR-Stellantrieb muss die Ruheposition der Kugel „A“ sein. Bei NORMAL GEÖFFNETEM SR-Stellantrieb muss die Ruheposition der Kugel „B" sein.
Ansicht von oben

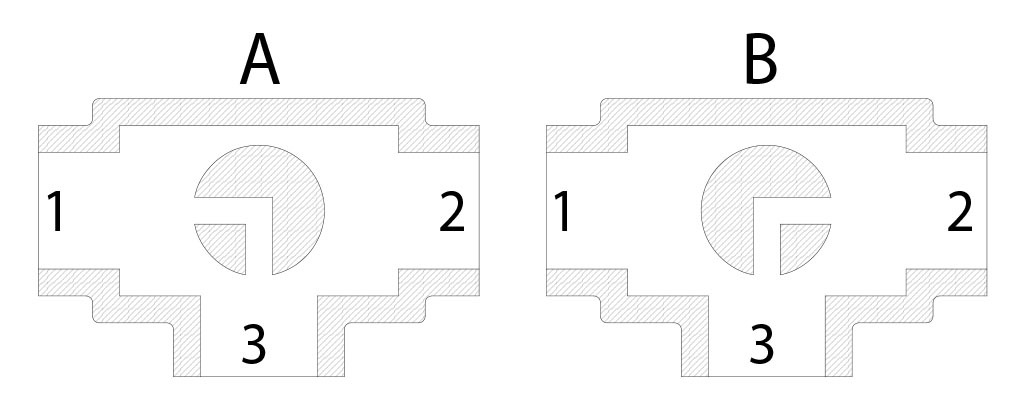

Schema „T-Bohrung“
Mit Antrieb sind nur zwei Positionen mit 90°-Drehung möglich: Die Konfiguration der Kugel muss unserer Verkaufsabteilung stets mitgeteilt werden.
HINWEIS: Bei NORMAL GESCHLOSSENEM SR-Stellantrieb die Ruhestellung der Kugel wählen; bei Betrieb dreht sich der Antrieb gegen den Uhrzeigersinn. Bei NORMAL GEÖFFNETEM SR-Stellantrieb die Ruhestellung der Kugel wählen; bei Betrieb dreht sich der Antrieb in den Uhrzeigersinn.
