Kugelhahn aus Messing Item 100

Kugelhahn aus Messing Item 100

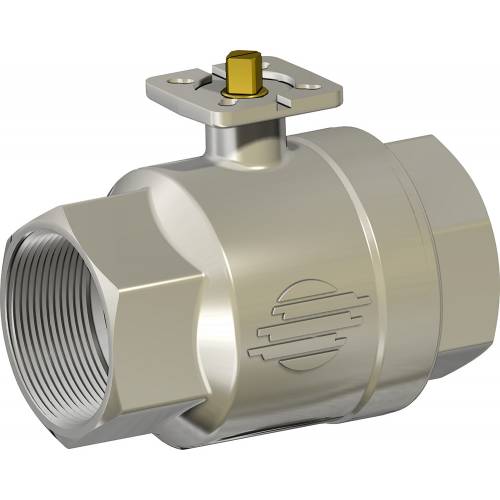

Kugelhahn aus Messing, 2-Wege, mit Gewinde, voller Durchgang

STEUERUNG KONFIGURIEREN
INFORMATIONEN ANFORDERN
SEITE DRUCKEN
  • eigenschaften
  • abmessungen
  • werkstoffe
  • diagramme und anlaufmomente
  • dokumente

ALLGEMEINE EIGENSCHAFTEN:
• Der Kugelhahn wurde für Anwendungen bei Niederdruck mit nicht aggressiven Medien entwickelt.
• Betriebstemperatur: -20°C bis +150°C für flüssige Medien.
• Betriebsdruck: siehe Diagramm.
• Betriebsmedien: Luft, Wasser, Öle, leichte Anwendungen.
• Innengewinde gemäß der Norm EN 10226-1 Rp (früher ISO 7/1).
• Kopfflansch gemäß Norm ISO 5211

SONDERAUSFÜHRUNGEN AUF ANFRAGE:

• Für andere Anwendungen wenden Sie sich an unsere technische Abteilung.

ZERTIFIZIERUNGEN:
• Gemäß der EU-Richtlinie 2014/68/EU „PED“

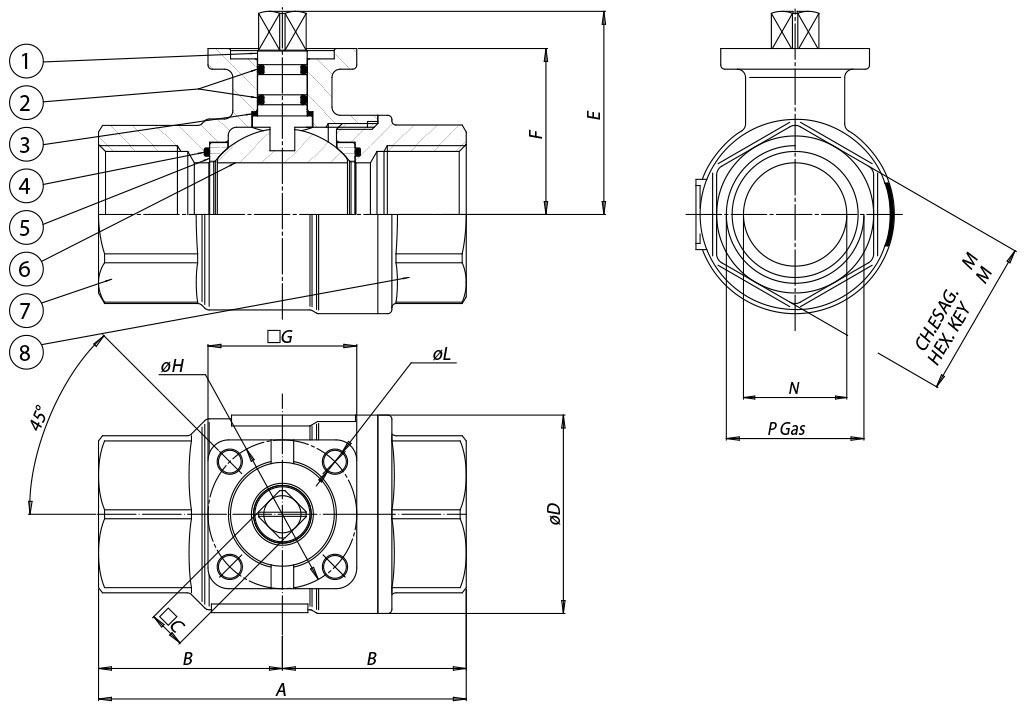

ABMESSUNGEN
BAUGRÖSSE
A
B
☐C
øD
E
F
☐G
øH
øL
ch.M
N
DN [mm]
[Zoll]
DN 10
3/8"
69
34,5
9
31,8
38,5
29,5
36
36
5,5
25
10
DN 15
1/2"
69
34,5
9
31,8
38,5
29,5
36
36
5,5
25
15
DN 20
3/4"
77
38,5
9
40
45,3
36,3
36
36
5,5
31
20
DN 25
1"
89
44,5
9
48
49,2
40,2
36
36
5,5
38
25
DN 32
1" 1/4
103
51,5
11
62
59,6
50,5
42
36
5,5
47
32
DN 40
1" 1/2
114
57
11
72,6
66,2
57
42
36
5,5
54
40
DN 50
2"
134
67
11
88,5
75,5
64,3
46
36/42
5,5
66
50

WERKSTOFFE
1
Spindel
Messing
EN 12164 CW614N
2
O-ring
FKM

3
Gleitring
P.T.F.E.

4
Seitliche O-Ringe
FKM

5
Seitliche Dichtungen
P.T.F.E.

6
Kugel
Hartverchromtes Messing
EN 12164 CW614N
7
Gehäuse*
Messing
EN 12165 CW617N
8
Innengewindemuffe*
Messing
EN 12165 CW617N
* Oberflächenbehandlung: Glanzvernickelung

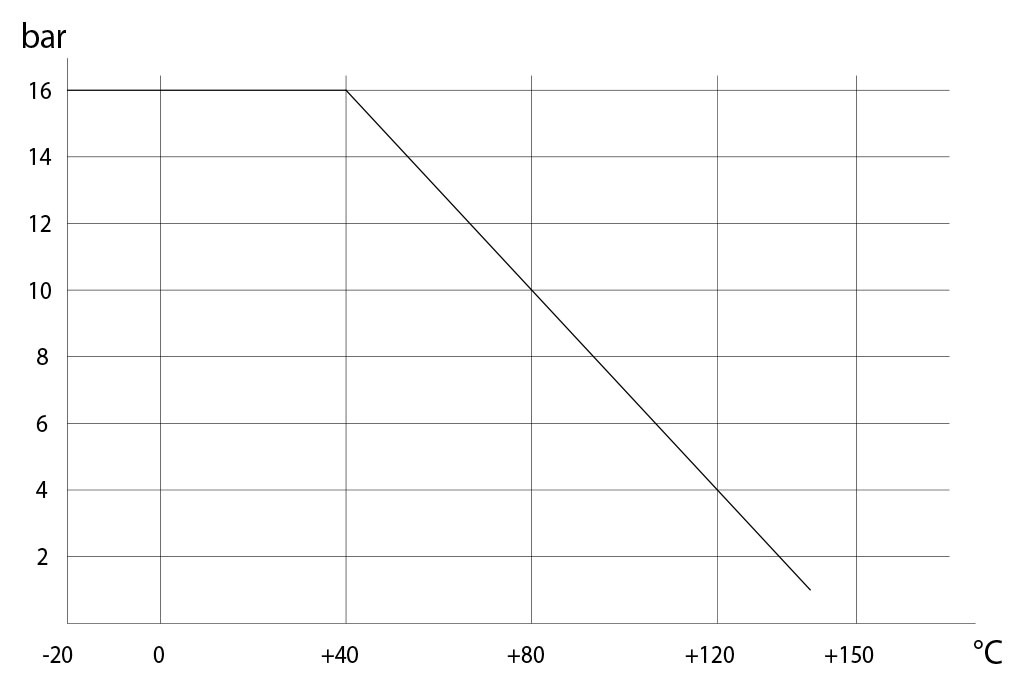

DRUCK-/TEMPERATURDIAGRAMM

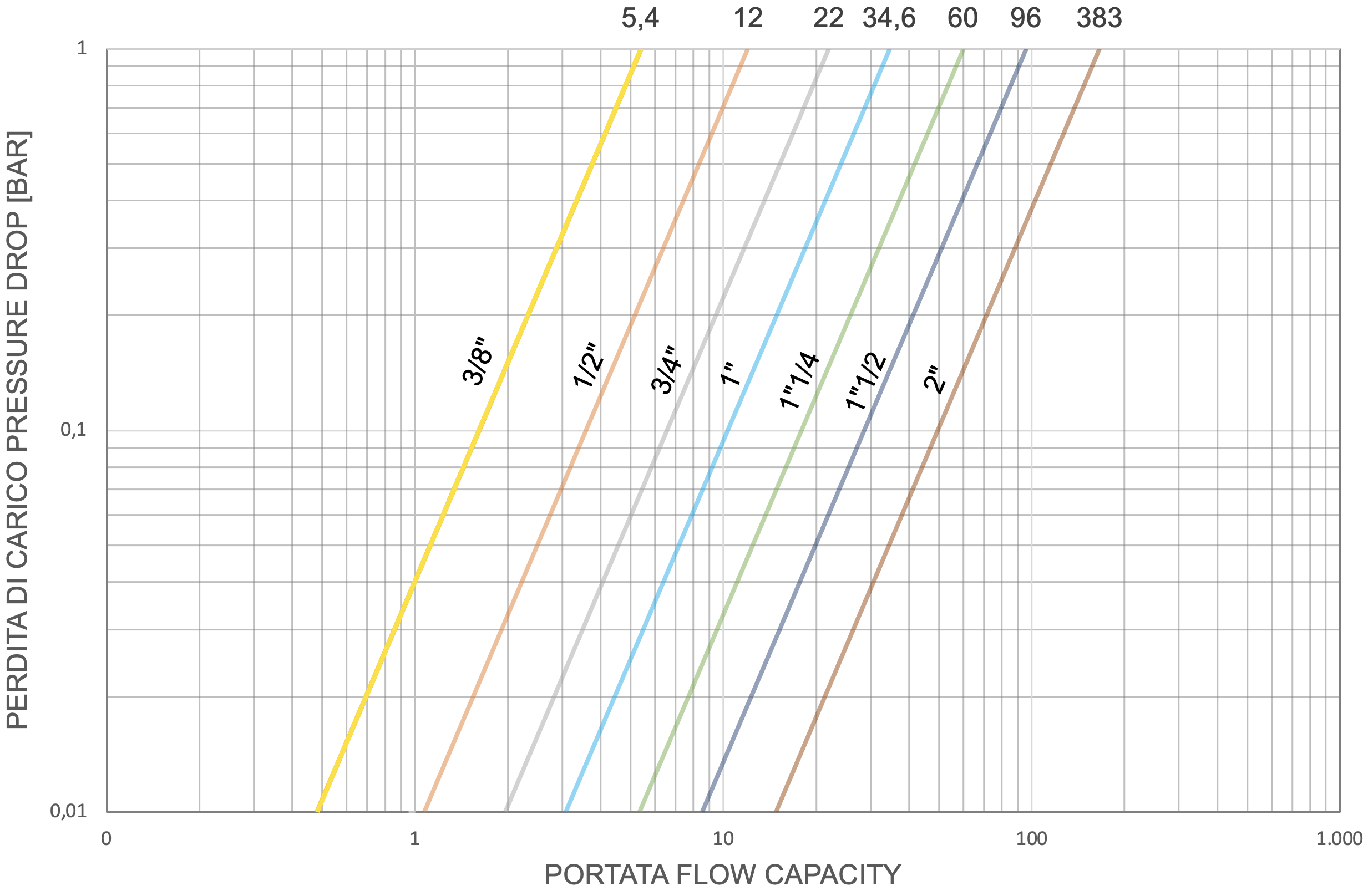

Durchflussrate/Druckverlust und Nennkoeffizient Kv

Der Kv-Wert ist der Durchflusswert in m3/h (bei einer Wassertemperatur von 15°C), der einen Druckabfall von 1 bar verursacht.

ANLAUFMOMENTE in Nm
BAUGRÖSSE
DN 10
3/8"

DN 15
1/2"

DN 20
3/4"

DN 25
1"

DN 32
1"1/4

DN 40
1"1/2

DN 50
2"

PN 16 bar
3
3
4
5
7
9
15


Die angegebenen Anlaufmomentwerte können sich je nach Temperatur oder Betriebsmedien ändern. Berücksichtigen Sie bitte einen Sicherheitsfaktor von 1,4.
Bei häufigen Öffnungs- und Schließzyklen kann sich das Betriebsdrehmoment im Vergleich zum Anfangswert leicht verringern. Die auf den folgenden Seiten angegebenen Kombinationen Antrieb/Armatur beziehen sich auf Armaturen mit flüssigen oder gasförmigen sauberen Medien bei mittleren Temperaturen. Für weitere Informationen oder andere Anwendungen wenden Sie sich bitte an unsere technische Abteilung.
