Kugelhahn aus Messing Item 101

Makro Kugelhähne

Kategorie Weitere Kugelhähne aus Messing

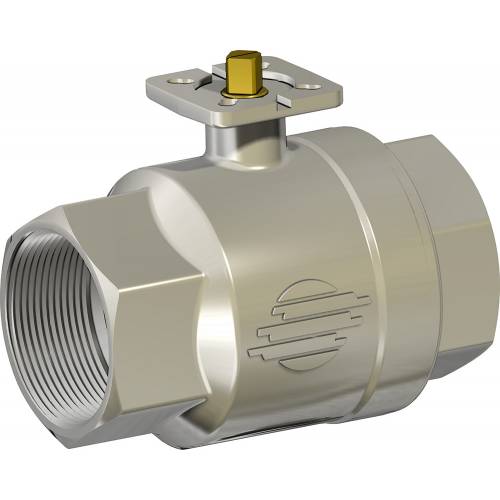

Kugelhahn aus Messing, 2-Wege, mit Gewinde, voller Durchgang

KONFIGURIEREN Steuerung

INFORMATIONEN ANFORDERN

SEITE DRUCKEN

KATALOG HERUNTERLADEN WEITERE KUGELHÄHNE AUS MESSING

eigenschaften
abmessungen
werkstoffe
diagramme und anlaufmomente
dokumente

ALLGEMEINE EIGENSCHAFTEN:
• Der Kugelhahn wurde für Anwendungen bei Niederdruck mit nicht aggressiven Medien entwickelt.
• Betriebstemperatur: -20°C bis +150°C für flüssige Medien.
• Betriebsdruck: siehe Diagramm.
• Betriebsmedien: Luft, Wasser, Gas, Öle, Petrochemikalien, Erdölprodukte und Vakuum.
• Innengewinde gemäß der Norm ISO 7/1 and NPT.
• Montageflansch für Stellantrieb gemäß ISO 5211
• Erhältlich auch mit selbstreinigender Kugeldichtung, geeignet für die Verwendung bei schmutzigen Medien oder Medien, die Feststoffe enthalten.

SONDERAUSFÜHRUNGEN AUF ANFRAGE:
• Für andere Anwendungen wenden Sie sich bitte an unsere technische Abteilung.

ZERTIFIZIERUNGEN:
• In Einklang mit der EU-Richtlinie 2014/68/EU "PED"
• ATEX-Ausführung gemäß der EU-Richtlinie ATEX 2014/34/EU (auf Anfrage)

Kugelhahn aus Messing Item 101 - abmessungen -

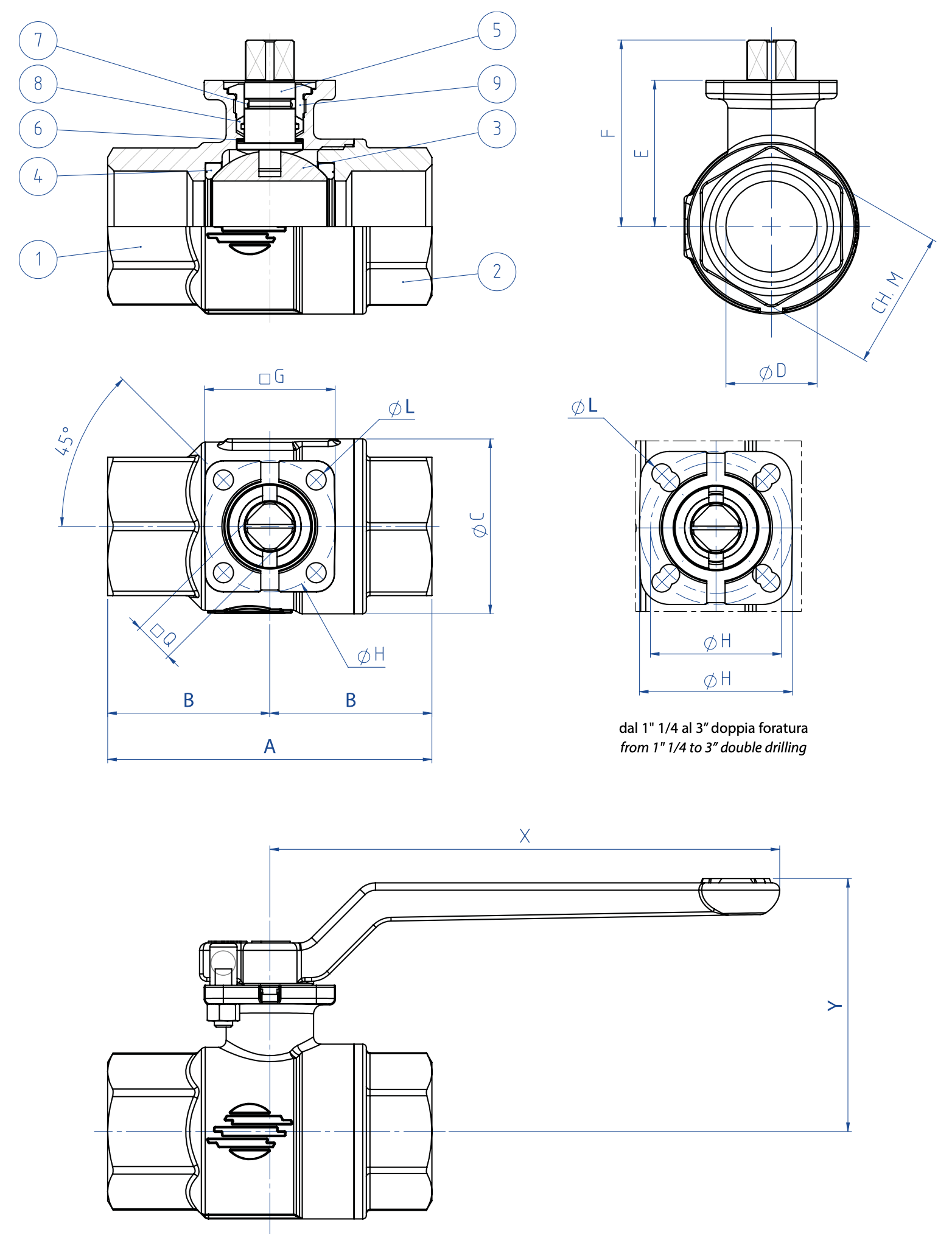

ABMESSUNGEN
BAUGRÖSSE		øD	ISO 7/1		NPT		øc	☐Q	E	F	G	øH	ISO	øL	ch.M	X	Y
DN [mm]	[Zoll]	øD	A	B	A	B	øc	☐Q	E	F	G	øH	ISO	øL	ch.M	X	Y
DN 10	3/8"	10	69	34,5	62	31	31,8	9	30,5	38,5	36	36	F03	5,5	25	140	58,5
DN 15	1/2"	15	69	34,5	62	31	31,8	9	30,5	38,5	36	36	F03	5,5	25	140	58,5
DN 20	3/4"	20	77	38,5	68	34	40	11	36,3	47,1	36	36	F03	5,5	31	140	65
DN 25	1"	25	89	44,5	79,5	39,8	48	11	40,2	50,9	36	36	F03	5,5	38	140	68
DN 32	1" 1/4	32	103	51,5	92	46	60	11	51,5	62,5	42	36/42	F03/F04	5,5	47	140	80
DN 40	1" 1/2	40	114	57	102	51	70,6	11	58	69	42	36/42	F03/F04	5,5	54	140	86
DN 50	2"	50	134	67	116	58	88,5	11	65,3	76,3	46	42/50	F04/F05	5,5/6,5	66	140	93,5
DN 65	2" 1/2	65	161	80,5	146	73	112	14	83	97	65	50/70	F05/F07	6,5/8,5	84	212	118
DN 80	3"	80	185	92,5	168	84	138,4	14	94,5	108,5	65	50/70	F05/F07	6,5/8,5	98	212	127,5

Kugelhahn aus Messing Item 101 - werkstoffe -

MATERIALIEN
1	Gehäuse*	Messing	EN 12165 CW617N
2	Muffe*	Messing	EN 12165 CW617N
3	Kugel	Hartverchromtes Messing	EN 12164 CW614N
4	Seitliche Dichtungen	P.T.F.E.
5	Spindel	Messing	EN 12164 CW614N
6	Ringe gegen Reibung	P.T.F.E.
7	O-ring	FKM
8	Spindeldichtung	P.T.F.E.
9	Dichtungsniederhalter*	Messing	EN 12164 CW614N
* Externe Behandlung: Glänzende Vernickelung

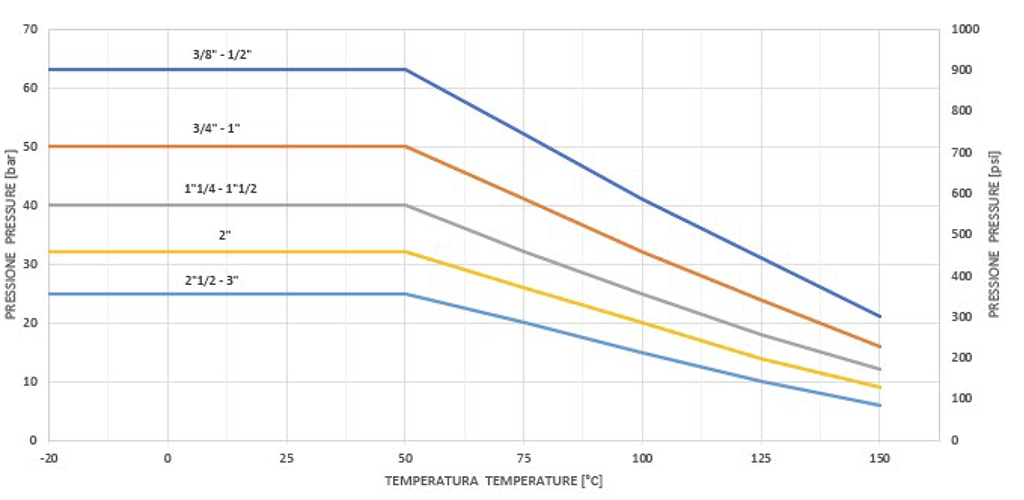

DRUCK-/TEMPERATURDIAGRAMM

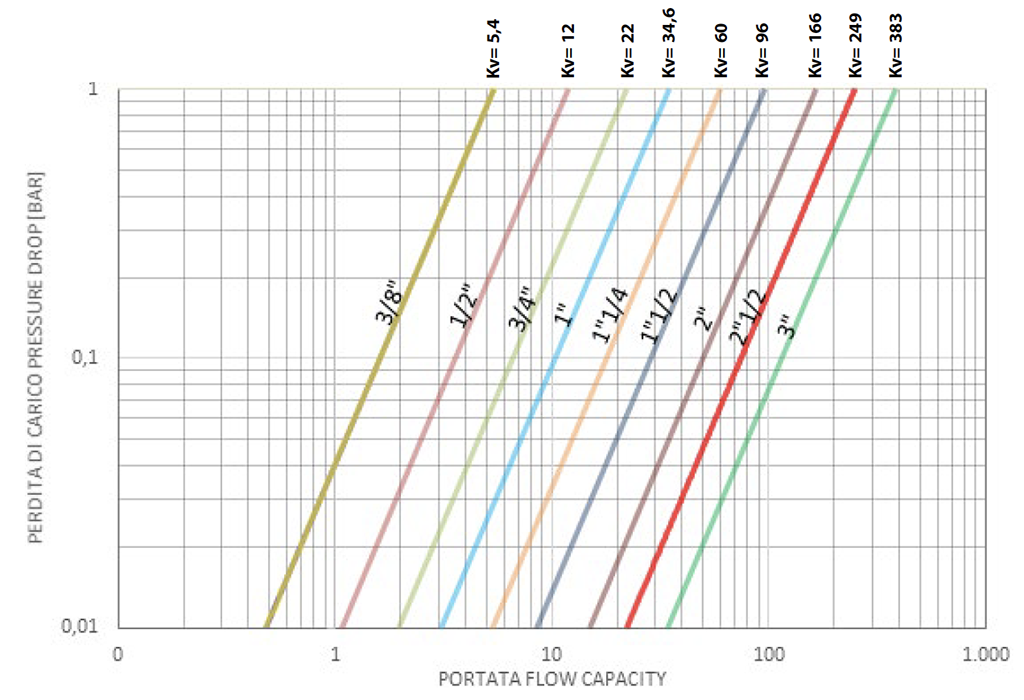

Durchflussrate/Druckverlust und Nennkoeffizient Kv

Der Kv-Wert ist der Durchflusswert in m³/h (bei einer Wassertemperatur von 15°C), der einen Druckabfall von 1 bar verursacht.

ANLAUFMOMENTE in Nm
BAUGRÖSSE	DN 10 3/8"	DN 15 1/2"	DN 20 3/4"	DN 25 1"	DN 32 1"1/4	DN 40 1"1/2	DN 50 2"	DN 65 2"1/2	DN 80 3"
PN 25 bar								48	70
PN 32 bar							23
PN 40 bar					11	16
PN 50 bar			5	8
PN 64 bar	4	4

Die angegebenen Anlaufmomentwerte können sich je nach Temperatur oder Betriebsmedien ändern. Berücksichtigen Sie bitte einen Sicherheitsfaktor von 1,4.
Bei häufigen Öffnungs- und Schließzyklen kann sich das Betriebsdrehmoment im Vergleich zum Anfangswert leicht verringern. Die auf den folgenden Seiten angegebenen Kombinationen Antrieb/Armatur beziehen sich auf Armaturen mit flüssigen oder gasförmigen sauberen Medien bei mittleren Temperaturen. Für weitere Informationen oder andere Verwendungszwecke wenden Sie sich bitte an unsere Verkaufsabteilung.
