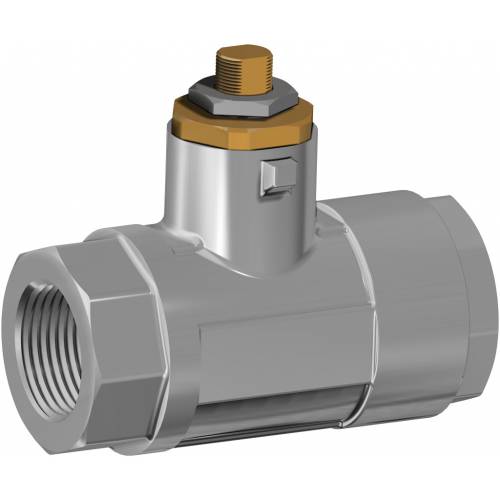

Kugelhahn aus Messing Item 113

  • eigenschaften
  • abmessungen
  • werkstoffe
  • diagramme und anlaufmomente

ALLGEMEINE EIGENSCHAFTEN:
• Der Kugelhahn wurde für Hochdruck-Anwendungen in ölhydraulischen, pneumatischen und industriellen Anlagen allgemein entwickelt.
• Betriebstemperatur: -20°C bis +80°C.
• Betriebsdruck: 210 bar, siehe Diagramm
• Betriebsmedien: Öle, Erdölprodukte und Petrochemikalien sowie nicht aggressive Medien.
• Innengewinde gemäß der Norm ISO 7/1.

SONDERAUSFÜHRUNGEN AUF ANFRAGE
• Für andere Anwendungen wenden Sie sich an unsere Verkaufsabteilung.

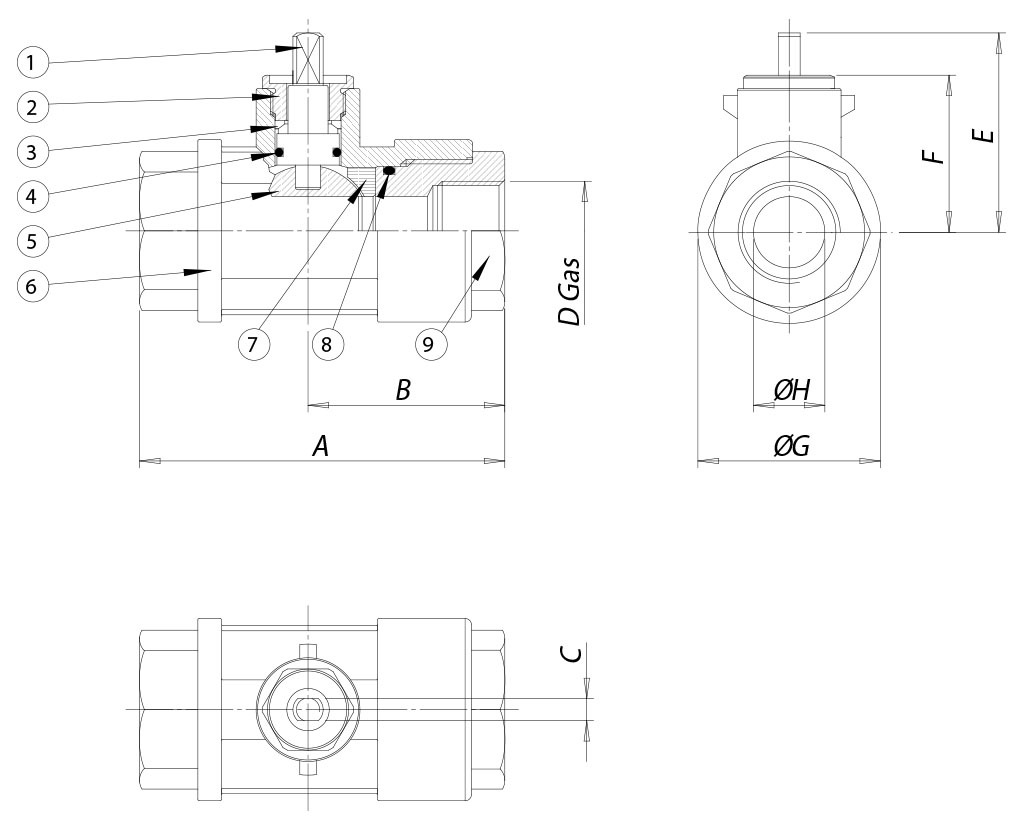

ABMESSUNGEN
BAUGRÖSSE
A
B
C
øD
E
F
øG
øH
DN [mm]
[Zoll]
DN 10
3/8"
75
44
7
3/8”
45
35
30
8
DN 15
1/2"
85
47
7
1/2”
47
36,5
36
12
DN 20
3/4"
95
54
10
3/4”
64,5
50,5
45
16
DN 25
1"
105
56
10
1”
66,8
53
53
20

WERKSTOFFE
1
Spindel*
Messing
EN 12164 CW614N
2
Haltering*
Messing
EN 12164 CW614N
3
Obere Dichtungen
P.T.F.E.

4
Spindeldichtung O-Ring
FKM

5
Kugel
Glanzverchromtes Messing
EN 12164 CW614N
6
Gehäuse*
Messing
EN 12165 CW617N
7
Seitliche Dichtungen
Acetalharz

8
Muffendichtung O-Ring
FKM

9
Innengewindemuffe*
Messing
EN 12165 CW617N
* Oberflächenbehandlung: Glanzvernickelung

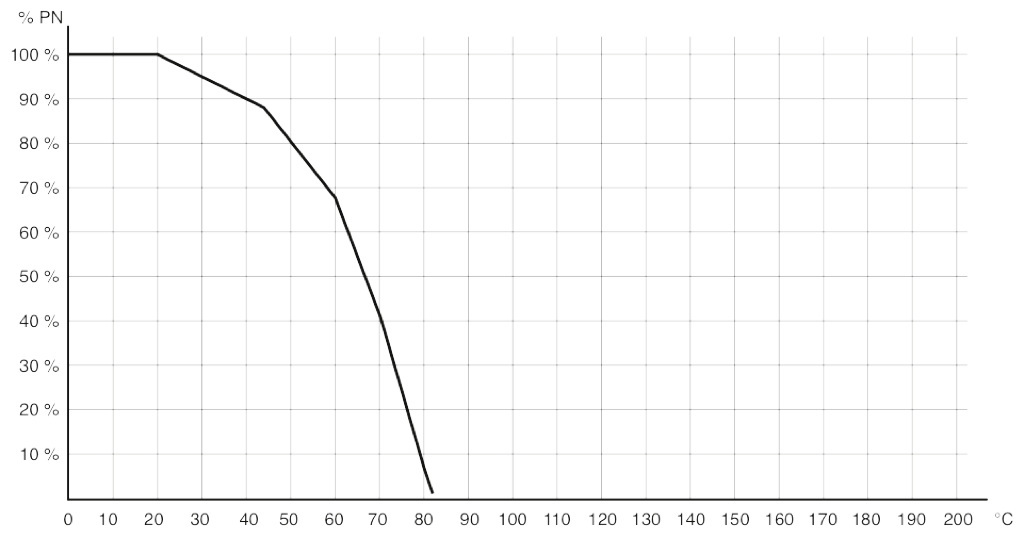

DRUCK-/TEMPERATURDIAGRAMM

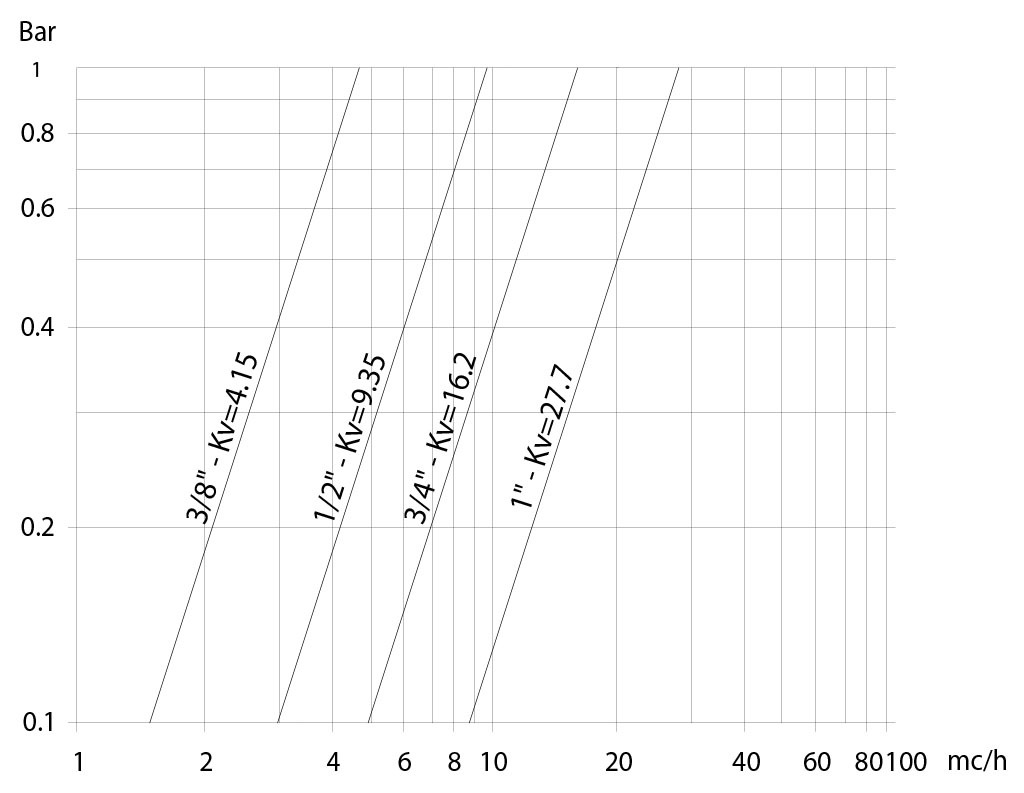

Durchflussrate/Druckverlust und Nennkoeffizient Kv

Der Kv-Wert ist der Durchflusswert in m3/h (bei einer Wassertemperatur von 15°C), der einen Druckabfall von 1 bar verursacht.

ANLAUFMOMENTE in Nm
BAUGRÖSSE
DN 10
3/8"

DN 15
1/2"

DN 20
3/4"

DN 25
1"

PN 210 bar
7
11
15
20


Die angegebenen Anlaufmomentwerte können sich je nach Temperatur oder Betriebsmedien ändern. Berücksichtigen Sie bitte einen Sicherheitsfaktor von 1,4.
Bei häufigen Öffnungs- und Schließzyklen kann sich das Betriebsdrehmoment im Vergleich zum Anfangswert leicht verringern. Die auf den folgenden Seiten angegebenen Kombinationen Antrieb/Armatur beziehen sich auf Armaturen mit flüssigen oder gasförmigen sauberen Medien bei mittleren Temperaturen. Für weitere Informationen oder andere Verwendungszwecke wenden Sie sich bitte an unsere Verkaufsabteilung.
