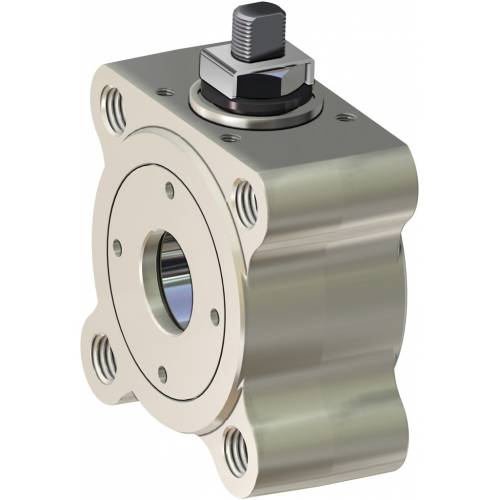

Kugelhahn aus Messing Item 115

Kugelhahn aus Messing Item 115
Makro Kugelhähne

Kugelhahn aus Messing, 2-Wege, mit Flansch, mit flachem Gehäuse, voller Durchgang

KONFIGURIEREN Steuerung
INFORMATIONEN ANFORDERN
SEITE DRUCKEN
  • eigenschaften
  • abmessungen
  • werkstoffe
  • diagramme und anlaufmomente

ALLGEMEINE EIGENSCHAFTEN:
• Normen für Flanschanschlüsse: EN1092-1 PN16
• Betriebstemperatur: -20°C bis + 150 °C für Flüssigkeiten; von -20°C bis + 60°C für Gase
• Betriebsdruck: PN 16 siehe Diagramm
• Betriebsmedien: Luft, Wasser, Gas, Petrochemikalien, Erdölprodukte und nicht aggressive Medien.
• Anschluss ISO 5211 für Antriebe

SONDERAUSFÜHRUNGEN AUF ANFRAGE:
• Für andere Anwendungen wenden Sie sich an unsere Verkaufsabteilung.

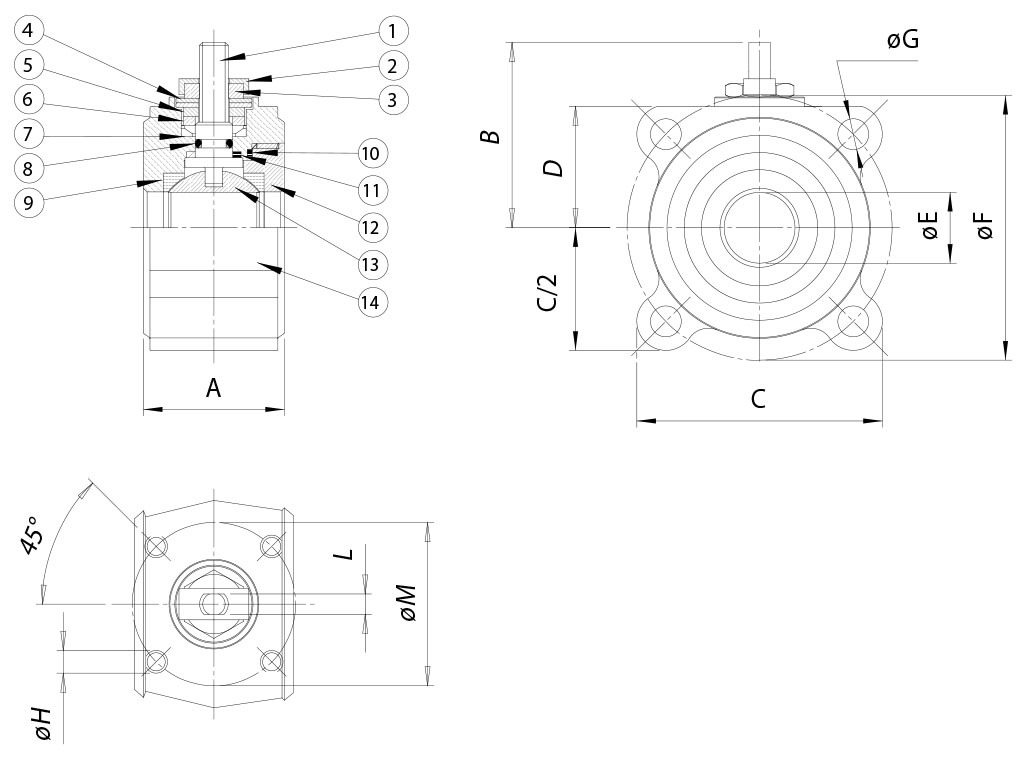

ABMESSUNGEN
BAUGRÖSSE
A
B
C
D
øE
øF
øG
øH
L
øM
DN [mm]
[Zoll]
DN 15
1/2"
35
48
66
31
15
65
M12
M5
6
36
DN 20
3/4"
38
51
73
34
20
75
M12
M5
6
36
DN 25
1"
43
63,5
83
39,5
25
85
M12
M5
8
42
DN 32
1" 1/4
54
68
100
46
32
100
M16
M5
8
42
DN 40
1" 1/2
60
80
105
50
40
110
M16
M6
10
50
DN 50
2"
70
87
115
57
50
125
M16
M6
10
50

WERKSTOFFE
1
Spindel
304 S.S.
1.4301
UNI X5CrNi 18 10
2
Sperrscheibe Mutter
304 S.S.
1.4301
UNI X5CrNi 18 10
3
Befestigungsmutter
304 S.S.
1.4301
UNI X5CrNi 18 10
4
Tellerfedern
50 CrV4


5
Abstandhalter
304 S.S.
1.4301
UNI X5CrNi 18 10
6
Haltering
304 S.S.
1.4301
UNI X5CrNi 18 10
7
Obere Dichtungen
P.T.F.E.


8
O-Ring mittlere Dichtung
FKM


9
Seitliche Dichtungen
P.T.F.E.


10
Dichtungen Gewindering
P.T.F.E.


11
Untere Dichtung
P.T.F.E.


12
Gewindering*
Messing

EN 12164 CW614N
13
Glanzverchromte Kugel
Messing

EN 12164 CW614N
14
Gehäuse*
Messing

EN 12165 CW617N
* Oberflächenbehandlung: Glanzvernickelung

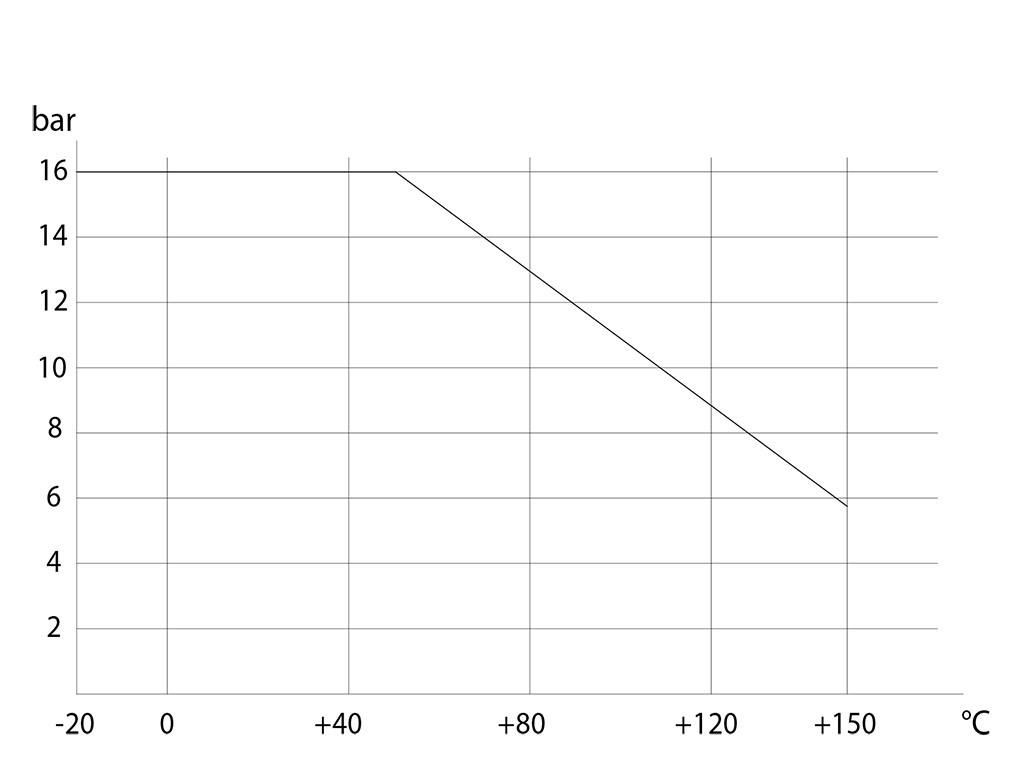

DRUCK-/TEMPERATURDIAGRAMM

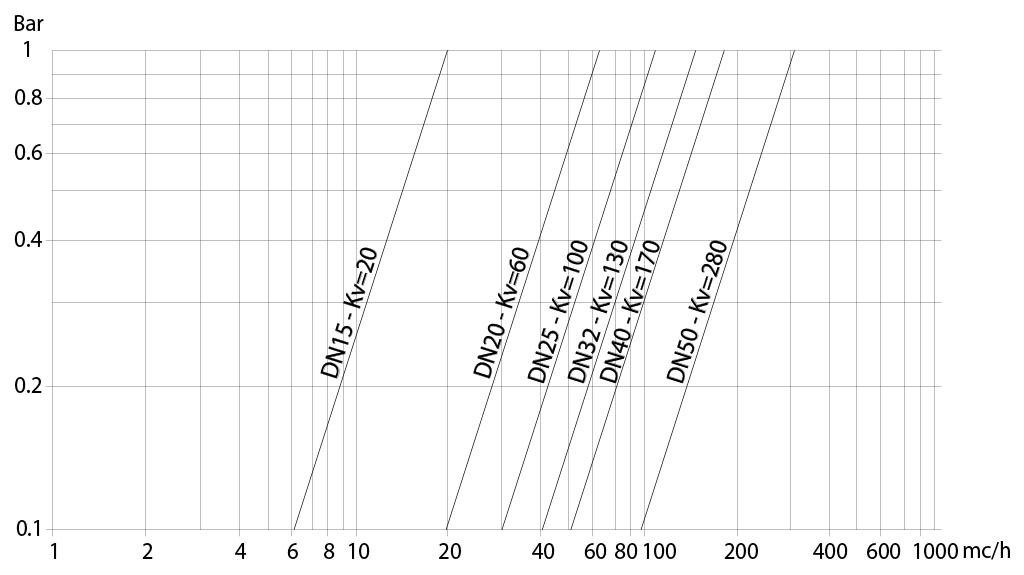

Durchflussrate/Druckverlust und Nennkoeffizient Kv

Der Kv-Wert ist der Durchflusswert in m3/h (bei einer Wassertemperatur von 15°C), der einen Druckabfall von 1 bar verursacht.

ANLAUFMOMENTE in Nm
BAUGRÖSSE
DN 15
1/2"

DN 20
3/4"

DN 25
1/2"

DN 32
1"1/4

DN 40
1"1/2

DN 50
2"

PN 16 bar
7
9
16
26
39
58

Die angegebenen Anlaufmomentwerte können sich je nach Temperatur oder Betriebsmedien ändern. Berücksichtigen Sie bitte einen Sicherheitsfaktor von 1,4.
