Kugelhahn aus Messing Item D122
Makro Kugelhähne
Kategorie Weitere Kugelhähne aus Messing

Kugelhahn mit Schnellanschluß für zootechnische Anwendungen, voller Durchgang

KONFIGURIEREN Steuerung
INFORMATIONEN ANFORDERN
SEITE DRUCKEN
  • eigenschaften
  • abmessungen
  • werkstoffe

ALLGEMEINE EIGENSCHAFTEN:
• Betriebstemperatur: -15°C bis +100°C.
• Betriebsdruck: max. 10 bar bei Raumtemperatur
• Betriebsmedien: Luft, Wasser, Schweinenahrung
• Verwendung: für zootechnische Anlagen
• Innengewinde entsprechend UNI/ISO 228/1; Schnellanschluß durch Spannschrauben (patentiertes System)

SONDERAUSFÜHRUNGEN AUF ANFRAGE:
• Für andere Anwendungen wenden Sie sich an unsere Verkaufsabteilung.

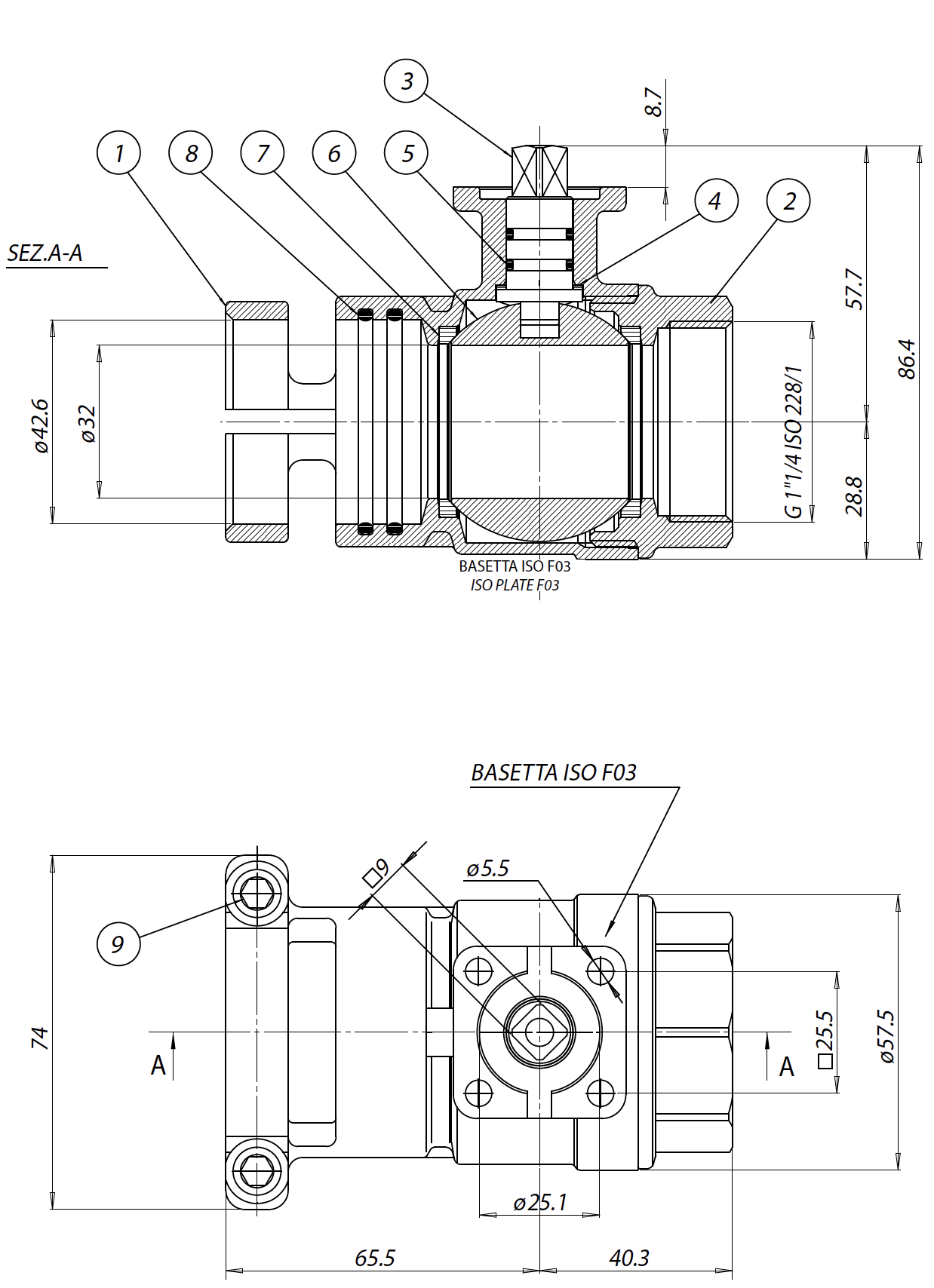

Kugelhahn aus Messing Item D122 - abmessungen -

ABMESSUNGEN
KugelhahnInnengewinde/Schnellanschluss (F/R) V122N997
Nenndurchmessermm.32
InnengewindemuffeGas1"1/4
Nenndurchgang ∅Pmm.32
GewichtKg1,7

Kugelhahn aus Messing Item D122 - werkstoffe -

WERKSTOFFE
1
Gehäuse mit Schnellmuffe*
Messing
 Vernickelt
EN 12164 CW617N
2
Innengewindemuffe*
Messing
 Vernickelt
EN 12164 CW617N
3
Welle
Messing

EN 12164 CW614N
4
Gleitring
P.T.F.E.


5
O-Ring Spindel 1,78x11,11 (OR114)
NBR


6
Kugel
Hartverchromtes Messing

EN 12164 CW614N
7
Seitliche Dichtung
P.T.F.E.


8
O-Ring Rohrdichtung 2,62x42,52 (OR3168)
NBR


9
Schrauben M8x20
304 S.S.


* Oberflächenbehandlung: Glanzvernickelung
