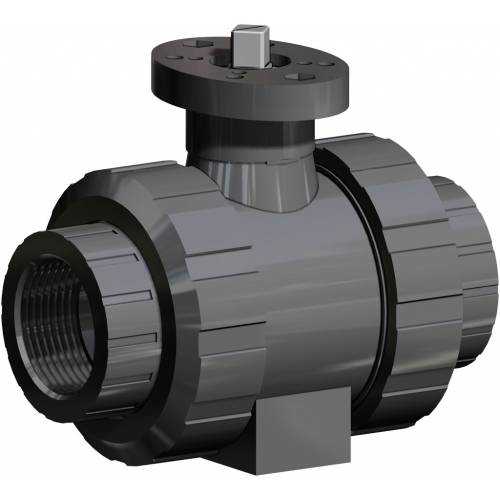

Kugelhahn aus PVC Item 615-616

Kugelhahn aus PVC Item 615-616
Makro Kugelhähne

Kugelhahn aus PVC, 2-Wege, mit Gewinde- oder Klebeanschlüssen, voller Durchgang

ITEM 615
Anschluss: Gewinde
ITEM 616
Anschluss: Klebefitting

KONFIGURIEREN Steuerung
INFORMATIONEN ANFORDERN
SEITE DRUCKEN
  • eigenschaften
  • abmessungen
  • werkstoffe
  • diagramme und anlaufmomente

ALLGEMEINE EIGENSCHAFTEN:
• Betriebstemperatur: 0°C bis 60°C
• Betriebsdruck: siehe Diagramm
• Anwendungen: Chemikalien sowie Flüssigkeiten, gegen die PVC chemisch resistent ist.
• Anschlüsse:
      • Innengewinde nach DIN/ISO 228/1;
      • Klebefitting gemäß ISO 727 UNI EN 1452
• PN 16 bis 20 °C bei Einstufung als CHEMISCH RESISTENT mit Klebefittings, PN10 für Gewindeanschlüsse.

SONDERAUSFÜHRUNGEN AUF ANFRAGE:
• Kontaktieren Sie unsere Verkaufsabteilung.

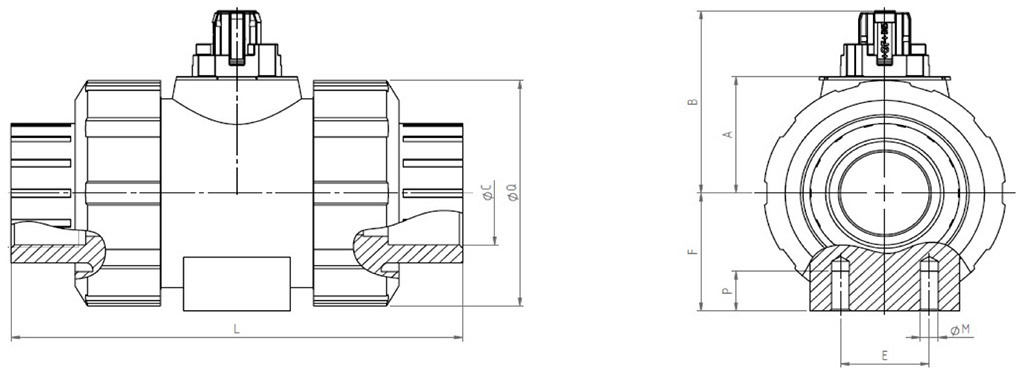

ABMESSUNGEN
BAUGRÖSSE
L
Gewinde

L
Klebefitting
ØQ
ØC
Gewinde
ØC
Klebefitting
A
B
E
F
ØM
P
DN [mm]
[Zoll]
DN 10
3/8"
9592
50
3/8"
16
26,1
41
25
27
6
12
DN 15
1/2"
10095
50
1/2"
20
26,1
41
25
27
6
12
DN 20
3/4"
114110
58
3/4"
25
30
48,5
25
30
6
12
DN 25
1"
127123
68
1"
32
35,2
55
25
36
6
12
DN 32
1" 1/4
146146
84
1"1/4
40
44
66,9
45
44
8
15
DN 40
1" 1/2
152157
97
1"1/2
50
50,2
73,1
45
51
8
15
DN 50
2"
177183
124
2"
63
62
89,4
45
64
8
15
DN 65
2" 1/2
233233
166
2"1/2
75
84,1
126
70
85
8
15
DN 80
3"
254254
200
3"
90
95,9
138
70
105
8
15
DN 100
4"
301301
238
4"
110
109,9152
120
123
12
22

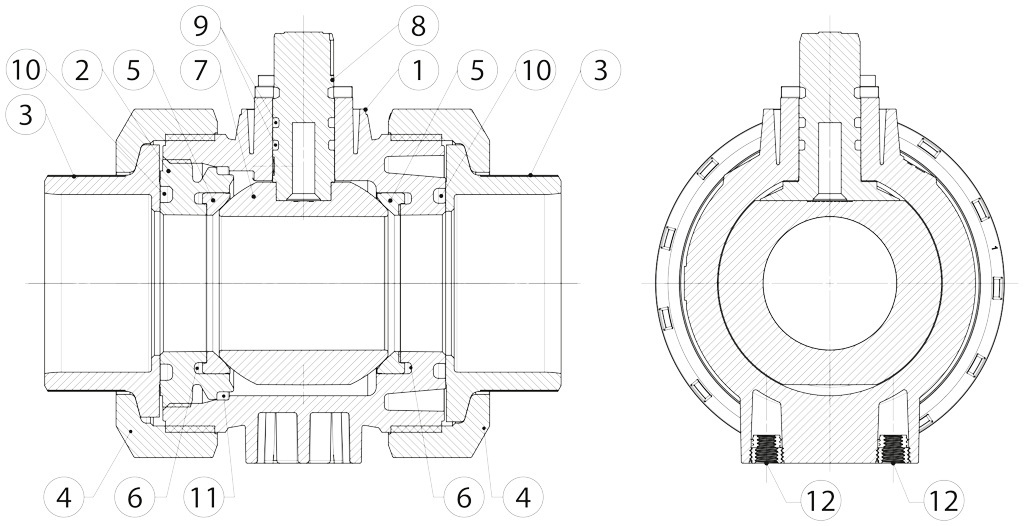

WERKSTOFFE
1
Gehäuse
PVC-U
2
Dichtungshalter Kugel
PVC-U
3
Muffe
PVC-U
4
Gewindering
PVC-U
5
Kugeldichtung
PTFE
6
Einziehbarer O-Ring
EPDM
7
Kugel
PVC-U
8
Spindel
PVC-U
9
O-Ring Spindel
EPDM
10
Muffendichtung O-Ring
EPDM
11
O-Ring Gehäuse
EPDM
12
Montageeinsätze
S.S.

DRUCK-/TEMPERATURDIAGRAMM

Durchflussrate/Druckabfall und Nennkoeffizient Kv


DN10
DN15
DN20
DN25
DN32
DN40
DN50
DN65
DN80
DN100

Kv100
70
185
350
700
1000
1600
3100
5000
7000
11000
KV100 Liter/Minute
KV
4,2
11,1
21
42
60
96
186
300
420
660
Kv Kubikmeter/Stunde

Der Kv-Wert ist der Durchflusswert in m3/h (bei einer Wassertemperatur von 15°C), der einen Druckabfall von 1 bar verursacht.

ANLAUFMOMENTE in Nm
BAUGRÖSSE
DN 10
3/8"
DN 15 1/2"
DN 20 3/4"
DN 25
1"
DN 32 1"1/4
DN 40 1"1/2
DN 50
2"
DN 65 2"1/2
DN 80
3"
DN 100
4"

PN 10/16 bar
2
2
3
4
5,5
7,5
10
15
23
40

Die angegebenen Anlaufmomentwerte können sich je nach Temperatur oder Betriebsmedien ändern. Berücksichtigen Sie bitte einen Sicherheitsfaktor von 1,4.
Bei häufigen Öffnungs- und Schließzyklen kann sich das Betriebsdrehmoment im Vergleich zum Anfangswert leicht verringern. Die auf den folgenden Seiten angegebenen Kombinationen Antrieb/Armatur beziehen sich auf Armaturen mit flüssigen, gasförmigen sauberen Medien bei mittleren Temperaturen. Für weitere Informationen oder andere Verwendungszwecke wenden Sie sich bitte an unsere Verkaufsabteilung.
