Kugelhahn aus PVC Item 635-636-637-638

Makro Kugelhähne

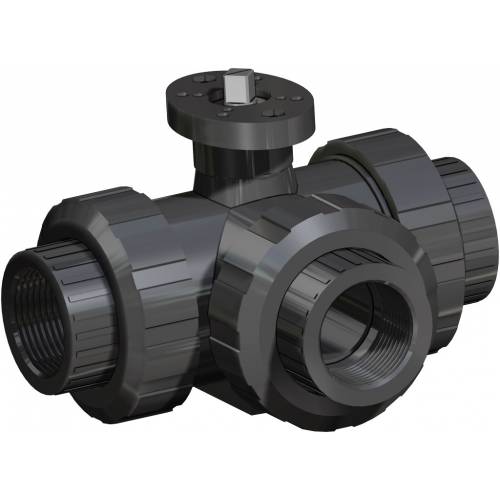

Kugelhahn aus PVC, 3 Wege, mit Gewinde- oder Klebeanschlüssen, T- oder L-Bohrung, voller Durchgang

ITEM 635
Anschluss: Gewinde
Kugelhahn mit T-Bohrung

ITEM 636
Anschluss: Gewinde
Kugelhahn mit L-Bohrung

ITEM 637
Anschluss: Klebefittings
Kugelhahn mit T-Bohrung

ITEM 638
Anschluss: Klebefittings
Kugelhahn mit L-Bohrung

KONFIGURIEREN Steuerung

INFORMATIONEN ANFORDERN

SEITE DRUCKEN

KATALOG HERUNTERLADEN WEITERE KUGELHÄHNE AUS PVC

eigenschaften
abmessungen
werkstoffe
diagramme und anlaufmomente
merkmale

ALLGEMEINE EIGENSCHAFTEN:
• Verteil- und Mischhahn mit 3 Dichtungen. Ermöglicht die Verteilung des Flusses in alle Richtungen und das Schließen des Förderstroms an einem der drei Anschlüsse.
• Betriebstemperatur: 0°C bis +60°C.
• Betriebsdruck: siehe Diagramm.
• Anwendungen: Chemikalien sowie Flüssigkeiten, gegen die PVC chemisch resistent ist.
• Anschlüsse:
• Innengewinde nach DIN/ISO 228/1;
• Klebefitting gemäß ISO 727 UNI EN 1452
• PN 10 bis 25°C bei Einstufung als CHEMISCH RESISTENT.

SONDERAUSFÜHRUNGEN AUF ANFRAGE:
• Kontaktieren Sie unsere Verkaufsabteilung.

Kugelhahn aus PVC Item 635-636-637-638 - abmessungen -

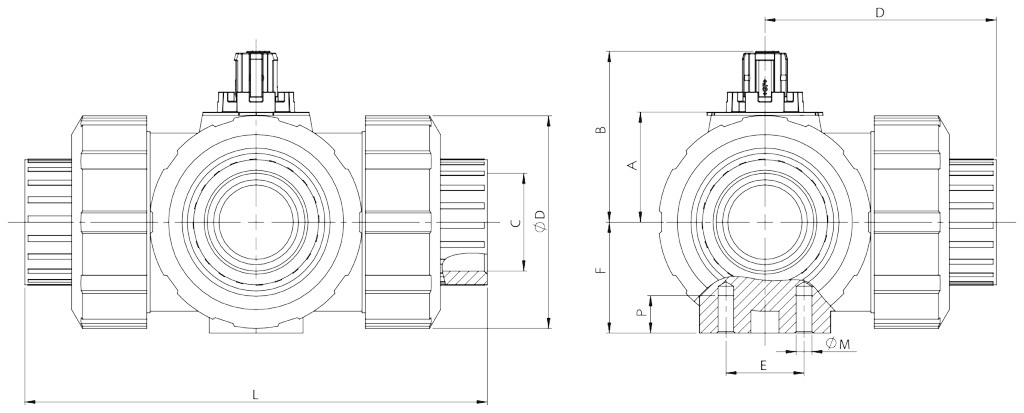

ABMESSUNGEN
BAUGRÖSSE		A	B	C Klebefitting	C Gewinde	D Klebefitting	D Gewinde	E	F	L Klebefitting	L Gewinde	øM	P	øQ
DN [mm]	[Zoll]	A	B	C Klebefitting	C Gewinde	D Klebefitting	D Gewinde	E	F	L Klebefitting	L Gewinde	øM	P	øQ
DN 10	3/8"	26,1	41	3/8"	16	54	52	25	28	113	109	6	8	50
DN 15	1/2"	26,1	41	1/2"	20	56	54	25	28	117	112	6	8	50
DN 20	3/4"	30	48,5	3/4"	25	66	64	25	32	135	131	6	8	58
DN 25	1"	35,2	55	1"	32	74	72	25	36	155	151	6	8	68
DN 32	1" 1/4	44	66,9	1" 1/4	40	89	90	45	45	179	181	8	9	84
DN 40	1" 1/2	50,2	73,1	1" 1/2	50	102,5	105	45	51	201	205	8	9	97
DN 50	2"	62	89,4	2"	63	130,5	133,5	45	65	255	261	8	9	124

Kugelhahn aus PVC Item 635-636-637-638 - werkstoffe -

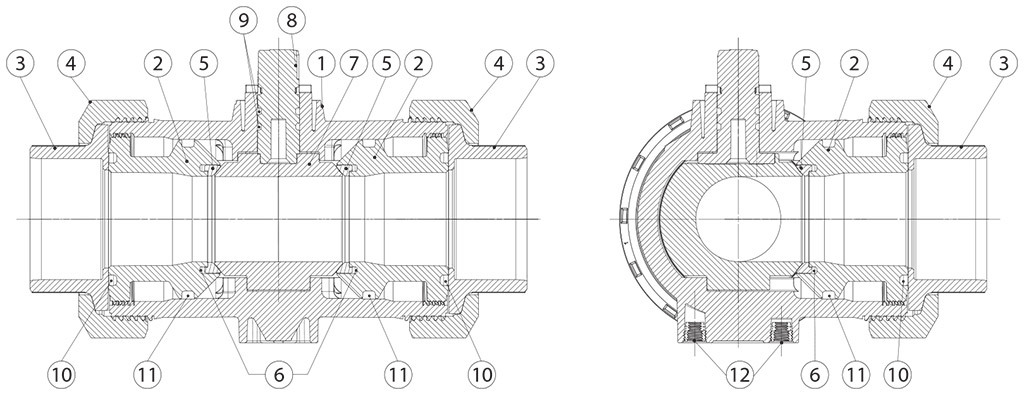

WERKSTOFFE
1	Gehäuse	PVC-U
2	Dichtungshalter Kugel	PVC-U
3	Muffe	PVC-U
4	Gewindering	PVC-U
5	Kugeldichtung	PTFE
6	Einziehbarer O-Ring	EPDM
7	Kugel	PVC-U
8	Spindel	PVC-U
9	O-Ring Spindel	EPDM
10	Muffendichtung O-Ring	EPDM
11	O-Ring Gehäuse	EPDM
12	Montageeinsätze	S.S.

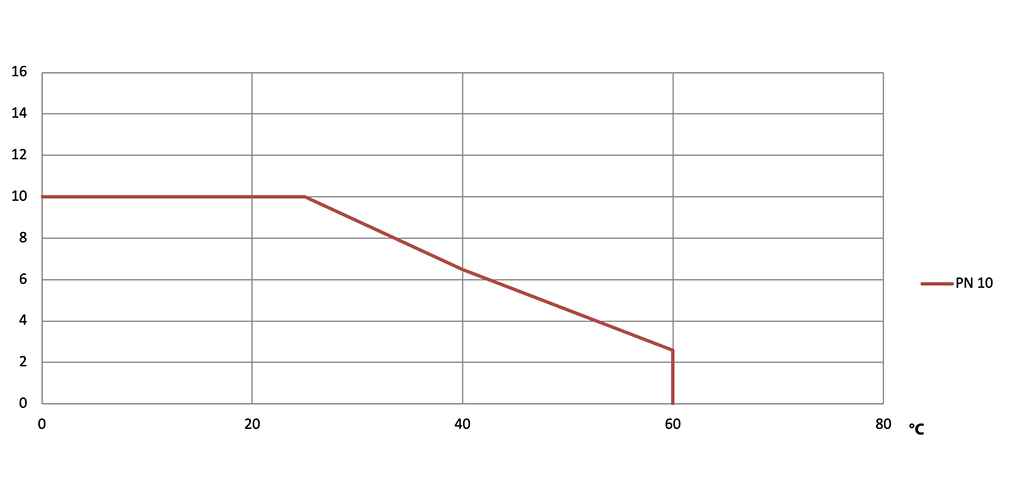

DRUCK-/TEMPERATURDIAGRAMM

Durchflussrate/Druckverlust und Nennkoeffizient Kv

L-BOHRUNG
	DN10	DN15	DN20	DN25	DN32	DN40	DN50
Kv100	50	75	150	280	480	620	1230	Kv100 Liter/Minute
KV	3	4,5	9	16,8	28,8	37,2	73,8	Kv Kubikmeter/Stunde

T-BOHRUNG
	DN10	DN15	DN20	DN25	DN32	DN40	DN50
Kv100	140	200	470	793	1290	1910	3100	Kv100 Liter/Minute
KV	8,4	12	28,2	47,2	77,4	114,6	186	Kv Kubikmeter/Stunde

Der Kv-Wert ist der Durchflusswert in m³/h (bei einer Wassertemperatur von 15°C), der einen Druckabfall von 1 bar verursacht.

ANLAUFMOMENTE in Nm
BAUGRÖSSE	DN 10 3/8"	DN 15 1/2"	DN 20 3/4"	DN 25 1"	DN 32 1"1/4	DN 40 1"1/2	DN 50 2"
PN 10 bar	2	2	3	4	5,5	7,5	10

Die angegebenen Anlaufmomentwerte können sich je nach Temperatur oder Betriebsmedien ändern. Berücksichtigen Sie bitte einen Sicherheitsfaktor von 1,4.
Bei häufigen Öffnungs- und Schließzyklen kann sich das Betriebsdrehmoment im Vergleich zum Anfangswert leicht verringern. Die auf den folgenden Seiten angegebenen Kombinationen Antrieb/Armatur beziehen sich auf Armaturen mit flüssigen, gasförmigen sauberen Medien bei mittleren Temperaturen. Für weitere Informationen oder andere Verwendungszwecke wenden Sie sich bitte an unsere Verkaufsabteilung.

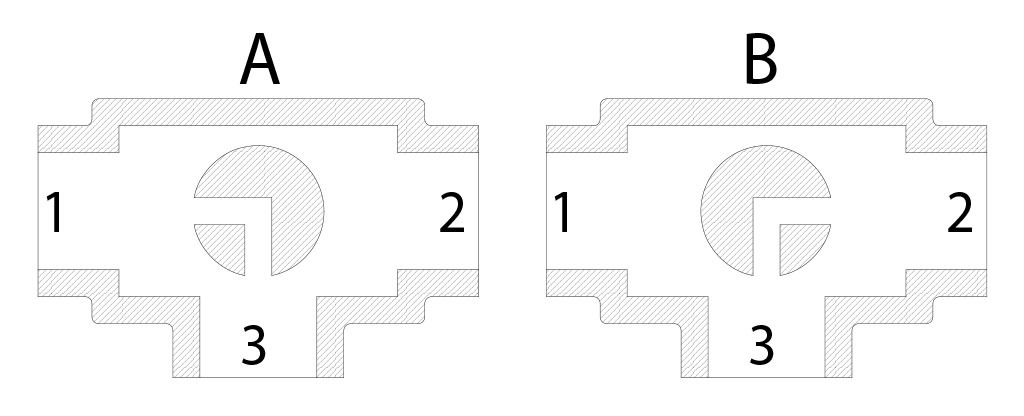

Schema „L-Bohrung“

HINWEIS:
Bei NORMAL GESCHLOSSENEM SR-Stellantrieb muss die Ruheposition der Kugel „A“ sein.
Bei NORMAL GEÖFFNETEM SR-Stellantrieb muss die Ruheposition der Kugel „B" sein.

Ansicht von oben

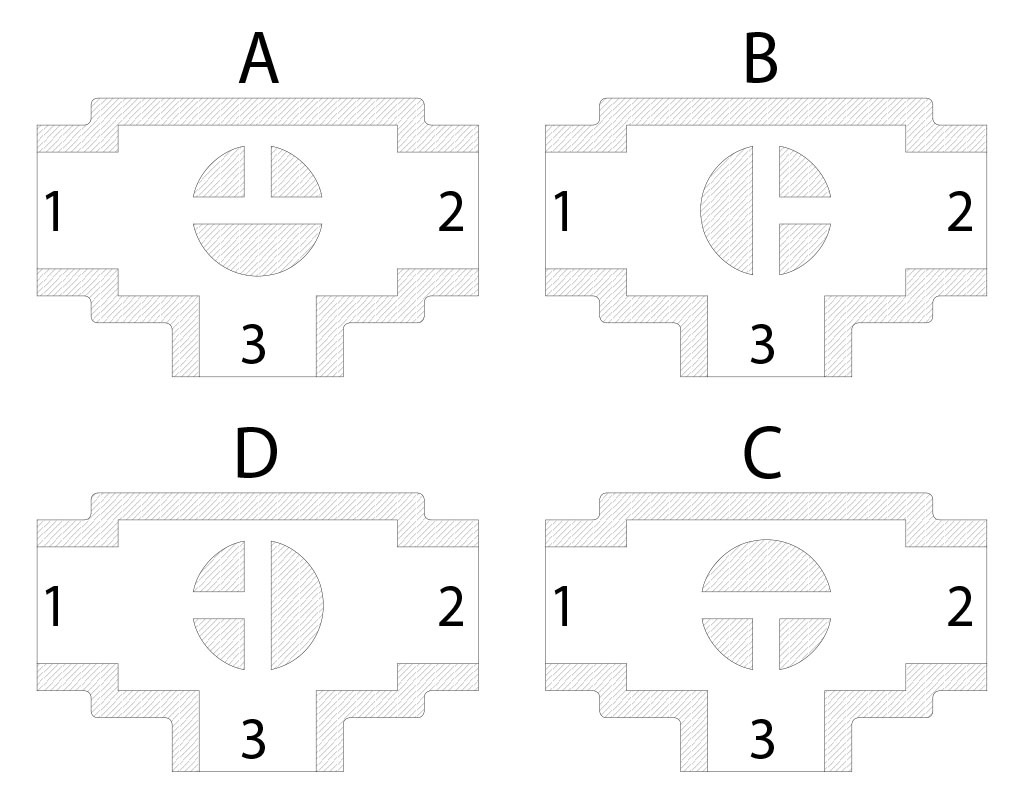

Schema „T-Bohrung“

Mit Antrieb sind nur zwei Positionen mit 90°-Drehung möglich: Die Konfiguration der Kugel muss unserer Verkaufsabteilung stets mitgeteilt werden.

HINWEIS:
Bei NORMAL GESCHLOSSENEM SR-Stellantrieb die Ruhestellung der Kugel wählen; bei Betrieb dreht sich der Antrieb gegen den Uhrzeigersinn.
Bei NORMAL GEÖFFNETEM SR-Stellantrieb die Ruhestellung der Kugel wählen; bei Betrieb dreht sich der Antrieb in den Uhrzeigersinn.

Ansicht von oben
