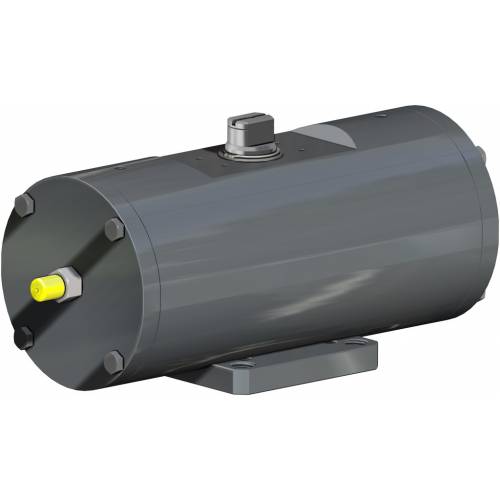

AGO A105 - DA aus Carbonstahl A105

  • vorteile
  • eigenschaften
  • abmessungen
  • werkstoffe
  • merkmale
  • zubehör
  • dokumente

1. Energieversorgte, selbstschmierende Dichtungs- und Gleitleisten
Weniger Reibung zwischen Kolben und Zylinder
Das Anhaften der Dichtung am Zylinder wird auch nach langen Standzeiten verhindert

2. Schlitz, Buchsen und Stifte mit härterem Stahl - Härte von über 50 HRC
Größere Beständigkeit gegen die Kräfte innerhalb des Antriebs

3. Rollwiderstand zwischen Schlitz und Kolben
Geringerer Abrieb

4. Kurbelschleife mit Rollwiderstand (Umwandlung der linearen in eine Drehbewegung mittels Kolben und Welle ohne Zahnräder)
Geringerer Verschleiß der Teile durch geringeren Abrieb zwischen Kolben und Welle
Verbessertes Drehmoment beim Öffnen und Schließen
Geringerer Platzbedarf im Vergleich zu Zahnstangenantrieben
Geringeres Gewicht im Vergleich zu Zahnstangenantrieben (-30% kg/Nm)  und somit Einsparungen bei Ausführung der Anlagenstruktur
Geringere Belastung des Kompressors bzw. Möglichkeit zur Nutzung eines Kompressors mit kleineren Abmessungen durch geringeren Luftverbrauch im Vergleich zu Zahnstangenantrieben (-40% Luft cm³/Nm doppeltwirkend und -20% Luft cm³/Nm einfachwirkend)

5. Rollenzylinder
Geringerer Verschleiß der energieversorgten Dichtungsleisten durch die geringe Rauheit der Oberfläche

6. Stainless Steel shaft
Higher corrosion resistance

Integrierter Anschluss für NAMUR-Magnetventile DAN15
Kein zusätzlicher Sockel erforderlich

Der gesamte Produktionsprozess erfolgt hausintern bei OMAL
Maximale Kontrolle in allen Verarbeitungsphasen

ATEX-Zertifikat
Ermöglicht die Installation in explosionsgefährdeten Umgebungen

Zertifikat bis SIL 3
Hohes funktionales Sicherheitsniveau garantiert

TECHNISCHE DATEN
Drehmoment von 720 Nm bis 1920 Nm.
Flanschanschluss: EN ISO 5211
F10 - F12 - F14 - F16.
In Einklang mit der Norm EN 15714-3.
Schwenkwinkel: 92° (-1° +91°)
Drehmoment: Direkt proportional zum Versorgungsdruck; siehe Tabelle pneumatische Stellantriebe DA.
Bei jedem Antrieb entspricht der Wert, der der Abkürzung DA folgt, dem Wert des Anlaufmoments in Nm, bei einem Druck von 5,6 bar.
Antriebe mit Epoxidlackbeschichtung
ATEX-Ausführung gemäß EU-Richtlinie 2014/34/EU. Für die ATEX-Ausführung YX am Ende der Artikelnummer hinzufügen.

BETRIEBSBEDINGUNGEN
Betriebstemperatur: -20°C bis +80°C.
Nenndruck: 5,6 bar; maximaler Betriebsdruck 8,4 bar.
Versorgungsmedium: Trockene, gefilterte, nicht unbedingt geschmierte Druckluft. Verwenden Sie zum Schmieren kein reinigendes Öl, sondern solches, das mit NBR kompatibel ist.

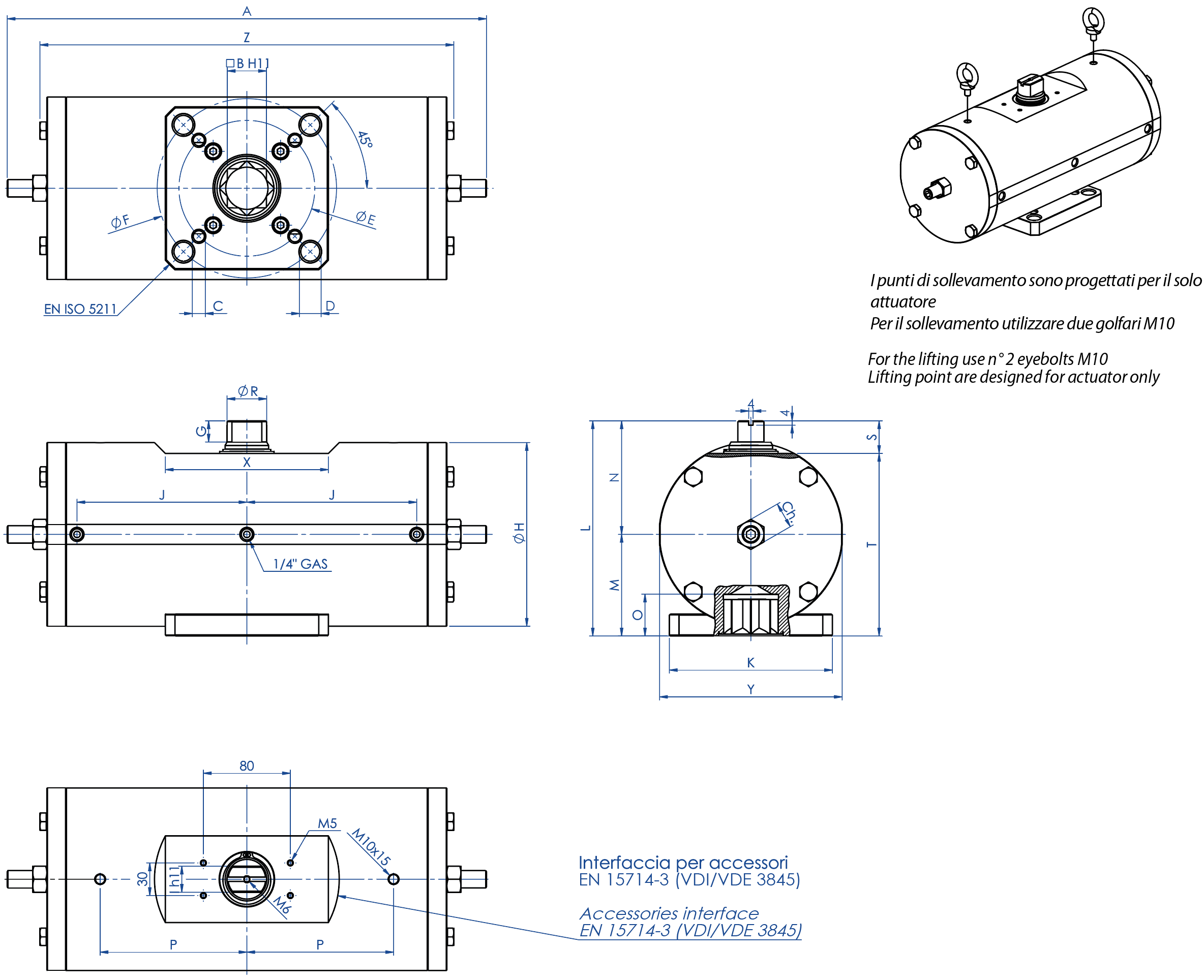

TECHNISCHES DATENBLATT
Artikelnummer
DAC0720416S
DAC0960416S
DAC1440424S
DAC1440416S
DAC1920416S
Ersatzdichtungen
KGXI0023
KGXI0024
KGXI0025
KGXI0025
KGXI0026
BaugrößeDAC0720
F10/F12

DAC0960
F12/F16

DAC1440
F12

DAC1440
F14

DAC1920
F12/F16

A
401,5
441
524,8
524,8
562
B
27
36
36
36
46
C x Tiefe
M10x11,5
M12x20
M12x18
M16x18
M12x23
D x Tiefe
M12x11,5
M20x20
-
-
M20x23
ØE
102
125
125
140
125
ØF
125
165
-
-
165
G
19,5
19,5
19,5
19,5
18,5
ØH
156
169
188
188
211
I
22
24
27
27
32
J
138,5
156,3
179,5
179,5
192
K
115
150
130
130
150
L
178
198
216
216
237,7
M
78,5
93,5
101,5
101,5
114,7
N
99,5
104,5
114,5
114,5
123
O
29,5
38,5
38,5
38,5
48,5
P
116
135
160
160
160
ØR
31,8
36,5
41
41
46
S
30
30
30
30
30
T
148
168
186
186
207,7
X
150
150
150
150
150
Y
155
168
187
187
209
Z
345,8
381
433,8
433,8
469
Ch
24
24
30
30
30
Gewicht (kg)
30
40
50,5
50,5
73
Luft (dm3/Zyklus) (l/Zyklus)
3,50
4,9
7,60
7,60
10,2

BESTANDTEILE EINFACH - UND DOPPELTWIRKENDER PNEUMATISCHER STELLANTRIEB A105 STABSTAHL

BESTANDTEILE EINFACH - UND DOPPELTWIRKENDER PNEUMATISCHER STELLANTRIEB A105 STABSTAHL
PosBezeichnungMengeWerkstoff
1Zylinder1Stahl
2Kolben2Aluminiumlegierung
3Kappe2Stahl
4Welle1Edelstahl
5Gabel1Stahllegierung
6Gleitbuchse1Acetalharz
7Oberer Stützring1Acetalharz
8Gleitbuchse1Acetalharz
9Äußere Spannhülse1Stahllegierung
10Innere Spannhülse1Stahllegierung
11Stahlbuchse2Stahllegierung
12Bolzen2Stahllegierung
13*Dichtring2Polyurethan
14*Stützscheibe4P.T.F.E. carbo-graphite filled
15*O-Ring Kolben2Nitrilkautschuk
16O-Ring obere Welle1FKM
17Äußerer Stützring1Acetalharz
18Unterlegscheibe1Edelstahl
19Seeger-Ring1Edelstahl
20Untere Halterungsschelle1P.T.F.E. carbo-graphite filled
21O-Ring untere Welle1FKM
22*O-Ring Kappe2Nitrilic rubber
23Schrauben8Edelstahl
24Justierschraube2Edelstahl
25O-Ring Justierung2Nitrilkautschuk
26Gegenmutter2Edelstahl
27Befestigungsflansch1Stahl
28Schrauben4Edelstahl
29*O-Ring Kappe4Nitrilic rubber
30Distanzzylinder2Stahl
31Feder2Stahllegierung
32Federteller2Aluminiumlegierung
33Federvorspannschraube2Edelstahl
* Bestandteile des Ersatzkits
