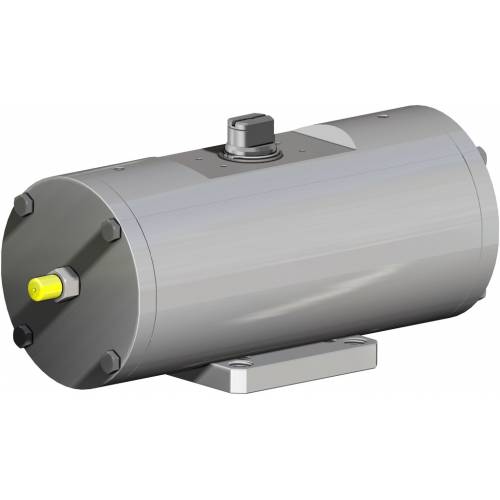

AGO 316 - DA aus Edelstahl 316 Stabstahl

Kategorie AGO 316 - Stellantriebe aus rostfreiem Stabstahl 316

MASSE AUSWÄHLEN

SEITE DRUCKEN

KATALOG HERUNTERLADEN AGO 316 - STELLANTRIEBE AUS ROSTFREIEM STABSTAHL 316

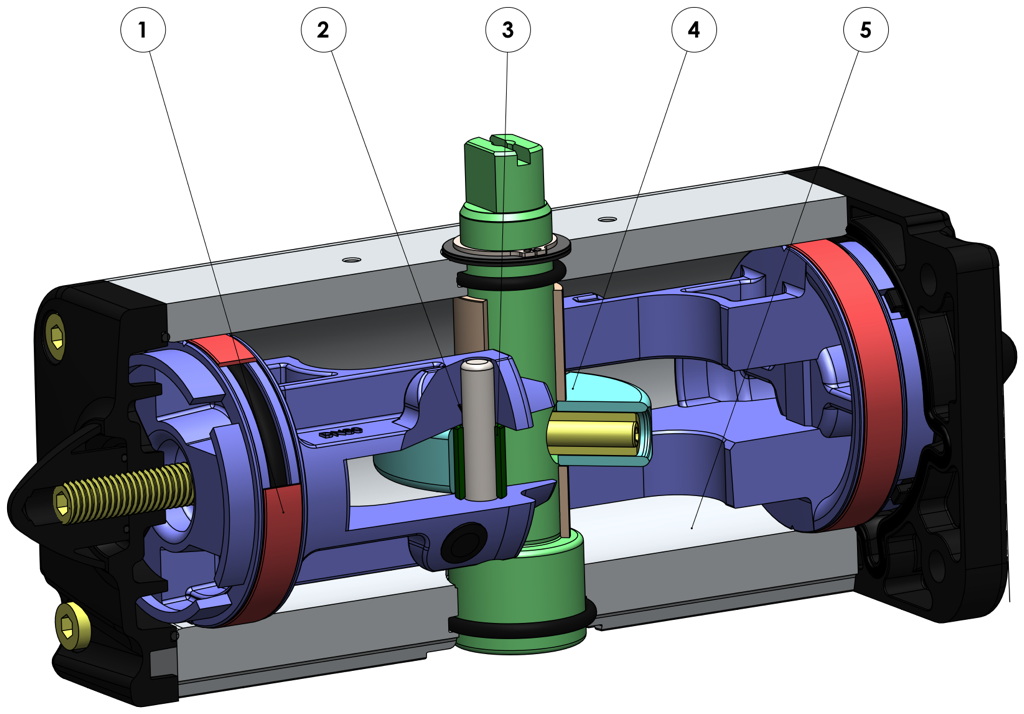

AGO 316 - DA aus Edelstahl 316 Stabstahl - vorteile -

1. Energieversorgte, selbstschmierende Dichtungs- und Gleitleisten
Weniger Reibung zwischen Kolben und Zylinder
Das Anhaften der Dichtung am Zylinder wird auch nach langen Standzeiten verhindert

2. Schlitz, Buchsen und Stifte mit härterem Stahl - Härte von über 50 HRC
Größere Beständigkeit gegen die Kräfte innerhalb des Antriebs

3. Rollwiderstand zwischen Schlitz und Kolben
Geringerer Abrieb

4. Kurbelschleife mit Rollwiderstand (Umwandlung der linearen in eine Drehbewegung mittels Kolben und Welle ohne Zahnräder)
Geringerer Verschleiß der Teile durch geringeren Abrieb zwischen Kolben und Welle
Verbessertes Drehmoment beim Öffnen und Schließen
Geringerer Platzbedarf im Vergleich zu Zahnstangenantrieben
Geringeres Gewicht im Vergleich zu Zahnstangenantrieben (-30% kg/Nm) und somit Einsparungen bei Ausführung der Anlagenstruktur
Geringere Belastung des Kompressors bzw. Möglichkeit zur Nutzung eines Kompressors mit kleineren Abmessungen durch geringeren Luftverbrauch im Vergleich zu Zahnstangenantrieben (-40% Luft cm³/Nm doppeltwirkend und -20% Luft cm³/Nm einfachwirkend)

5. Rollenzylinder
Geringerer Verschleiß der energieversorgten Dichtungsleisten durch die geringe Rauheit der Oberfläche

6. Stainless Steel shaft
Higher corrosion resistance

Integrierter Anschluss für NAMUR-Magnetventile DAN15
Kein zusätzlicher Sockel erforderlich

Der gesamte Produktionsprozess erfolgt hausintern bei OMAL
Maximale Kontrolle in allen Verarbeitungsphasen

ATEX-Zertifikat
Ermöglicht die Installation in explosionsgefährdeten Umgebungen

Zertifikat bis SIL 3
Hohes funktionales Sicherheitsniveau garantiert

TECHNISCHE DATEN
Drehmoment von 720 Nm bis 1920 Nm.
Flanschanschluss: EN ISO 5211
F10 - F12 - F14 - F16.
In Einklang mit der Norm EN 15714-3.
Schwenkwinkel: 92° (-1°, +91°)
Drehmoment: Direkt proportional zum Versorgungsdruck; siehe Tabelle pneumatische Stellantriebe DA Hauptkatalog.
Bei jedem Antrieb entspricht der Wert, der der Abkürzung DA folgt, dem Wert des Anlaufmoments in Nm, bei einem Druck von 5,6 bar.
ATEX-Ausführung gemäß der EU-Richtlinie 2014/34/EU. Für die ATEX-Ausführung YX am Ende der Artikelnummer hinzufügen.

BETRIEBSBEDINGUNGEN
Betriebstemperatur: -20°C bis +80°C.
Nenndruck: 5,6 bar; maximaler Betriebsdruck 8,4 bar.
Versorgungsmedium: Trockene, gefilterte, nicht unbedingt geschmierte Druckluft. Verwenden Sie zum Schmieren kein reinigendes Öl, sondern solches, das mit NBR kompatibel ist.

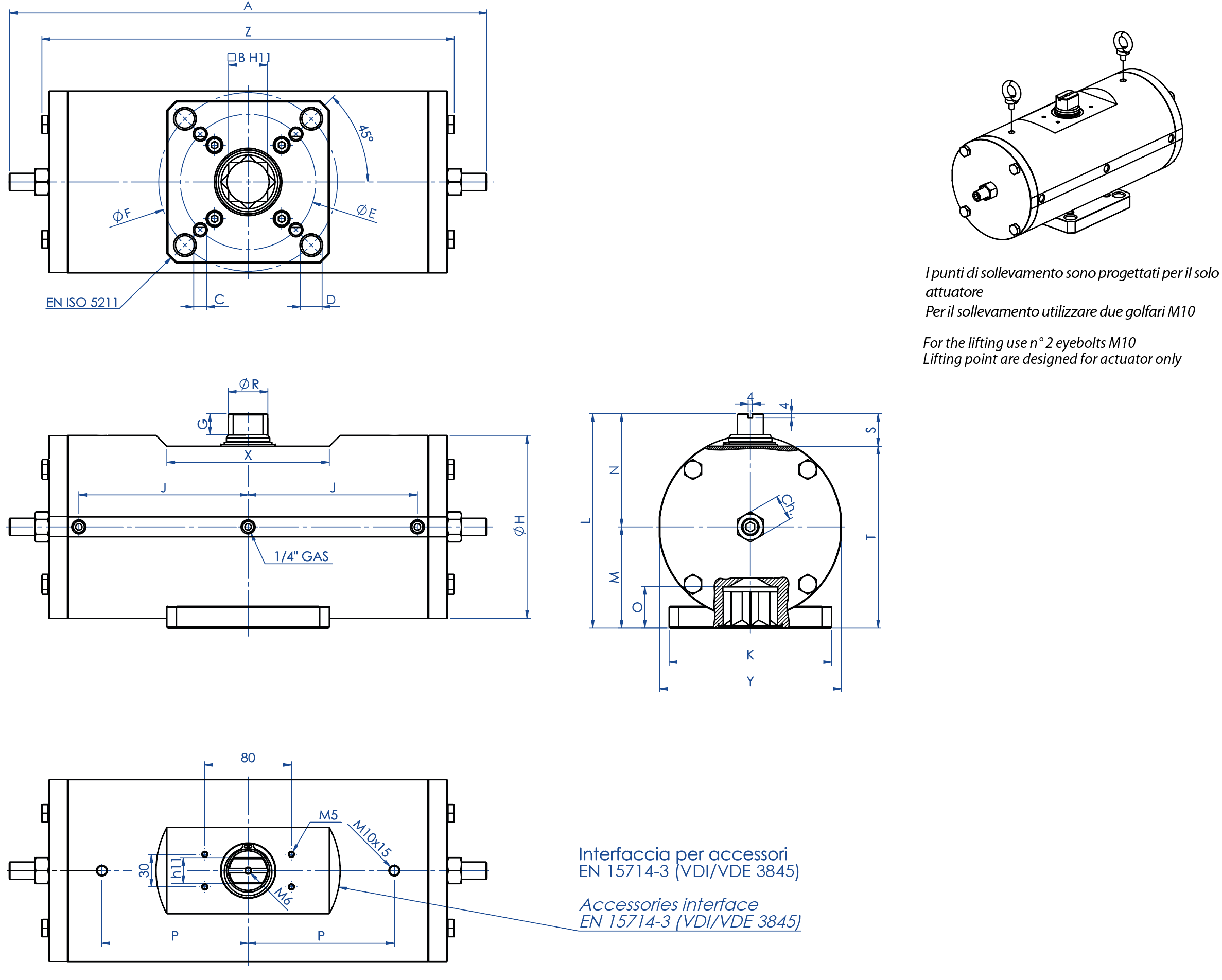

AGO 316 - DA aus Edelstahl 316 Stabstahl - abmessungen -

TECHNISCHES DATENBLATT
Artikelnummer	DA0720416S	DA0960416S	DA1440424S	DA1440416S	DA1920416S
Ersatzdichtungen	KGXI0023	KGXI0024	KGXI0025	KGXI0025	KGXI0026
Baugröße	DA0720 F10/F12	DA0960 F12/F16	DA1440 F12	DA1440 F14	DA1920 F12/F16
A	401,5	441	524,8	524,8	562
B	27	36	36	36	46
C x Tiefe	M10x11,5	M12x20	M12x18	M16x18	M12x23
D x Tiefe	M12x11,5	M20x20	-	-	M20x23
ØE	102	125	125	140	125
ØF	125	165	-	-	165
G	19,5	19,5	19,5	19,5	18,5
ØH	156	169	188	188	211
I	22	24	27	27	32
J	138,5	156,3	179,5	179,5	192
K	115	150	130	130	150
L	178	198	216	216	237,7
M	78,5	93,5	101,5	101,5	114,7
N	99,5	104,5	114,5	114,5	123
O	29,5	38,5	38,5	38,5	48,5
P	116	135	160	160	160
ØR	31,8	36,5	41	41	46
S	30	30	30	30	30
T	148	168	186	186	207,7
X	150	150	150	150	150
Y	155	168	187	187	209
Z	345,8	381	433,8	433,8	469
Ch	24	24	30	30	30
Gewicht (kg)	30	40	50,5	50,5	73
Luft (dm³/Zyklus) (l/Zyklus)	3,50	4,9	7,60	7,60	10,2

BESTANDTEILE EINFACH- UND DOPPELTWIRKENDER PNEUMATISCHER STELLANTRIEB 316 STABSTAHL

BESTANDTEILE EINFACH- UND DOPPELTWIRKENDER PNEUMATISCHER STELLANTRIEB 316 STABSTAHL
Pos	Bezeichnung	Menge	Werkstoffe
1	Zylinder	1	Edelstahl
2	Kolben	2	Aluminiumlegierung
3	Kappe	2	Edelstahl
4	Welle	1	Edelstahl
5	Gabel	1	Stahllegierung
6	Gleitbuchse	1	Acetalharz
7	Oberer Stützring	1	Acetalharz
8	Gleitbuchse	1	Acetalharz
9	Äußere Spannhülse	1	Stahllegierung
10	Innere Spannhülse	1	Stahllegierung
11	Stahlbuchse	2	Stahllegierung
12	Drehbolzen	2	Stahllegierung
13*	Dichtring	2	Polyuréthan
14*	Stützscheibe	4	P.T.F.E. carbo-graphite filled
15*	O-Ring Kolben	2	Nitrilkautschuk
16	O-Ring obere Welle	1	FKM
17	Äußerer Stützring	1	Acetalharz
18	Unterlegscheibe	1	Edelstahl
19	Seeger-Ring	1	Edelstahl
20	Untere Halterungsschelle	1	P.T.F.E. carbo-graphite filled
21	O-Ring untere Welle	1	FKM
22*	O-Ring Kappe	2	Nitrilic rubber
23	Schrauben	8	Edelstahl
24	Justierschraube	2	Edelstahl
25	O-Ring Justierung	2	Nitrilkautschuk
26	Gegenmutter	2	Edelstahl
27	Befestigungsflansch	1	Edelstahl
28	Schrauben	4	Edelstahl
29*	O-Ring Kappe	4	Nitrilic rubber
30	Distanzzylinder	2	Edelstahl
31	Feder	2	Stahllegierung
32	Federteller	2	Aluminiumlegierung
33	Federvorspannschrauben	2	Edelstahl
* Bestandteile des Ersatzkits
