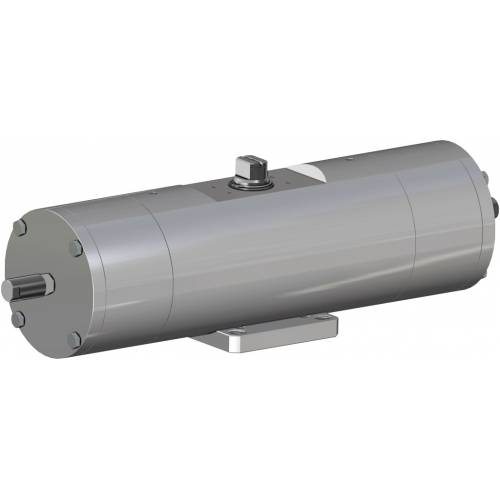

AGO 316 - SR aus Edelstahl 316 Stabstahl

  • vorteile
  • eigenschaften
  • abmessungen
  • werkstoffe
  • merkmale
  • zubehör
  • dokumente

1. Energieversorgte, selbstschmierende Dichtungs- und Gleitleisten
Weniger Reibung zwischen Kolben und Zylinder
Das Anhaften der Dichtung am Zylinder wird auch nach langen Standzeiten verhindert

2. Schlitz, Buchsen und Stifte mit härterem Stahl - Härte von über 50 HRC
Größere Beständigkeit gegen die Kräfte innerhalb des Antriebs

3. Rollwiderstand zwischen Schlitz und Kolben
Geringerer Abrieb

4. Kurbelschleife mit Rollwiderstand (Umwandlung der linearen in eine Drehbewegung mittels Kolben und Welle ohne Zahnräder)
Geringerer Verschleiß der Teile durch geringeren Abrieb zwischen Kolben und Welle
Verbessertes Drehmoment beim Öffnen und Schließen
Geringerer Platzbedarf im Vergleich zu Zahnstangenantrieben
Geringeres Gewicht im Vergleich zu Zahnstangenantrieben (-30% kg/Nm)  und somit Einsparungen bei Ausführung der Anlagenstruktur
Geringere Belastung des Kompressors bzw. Möglichkeit zur Nutzung eines Kompressors mit kleineren Abmessungen durch geringeren Luftverbrauch im Vergleich zu Zahnstangenantrieben (-40% Luft cm³/Nm doppeltwirkend und -20% Luft cm³/Nm einfachwirkend)

5. Rollenzylinder
Geringerer Verschleiß der energieversorgten Dichtungsleisten durch die geringe Rauheit der Oberfläche

6. Stainless Steel shaft
Higher corrosion resistance

Integrierter Anschluss für NAMUR-Magnetventile DAN15
Kein zusätzlicher Sockel erforderlich

Der gesamte Produktionsprozess erfolgt hausintern bei OMAL
Maximale Kontrolle in allen Verarbeitungsphasen

ATEX-Zertifikat
Ermöglicht die Installation in explosionsgefährdeten Umgebungen

Zertifikat bis SIL 3
Hohes funktionales Sicherheitsniveau garantiert

TECHNISCHE DATEN
Drehmoment von 360 Nm bis 960 Nm.
Flanschanschluss: EN ISO 5211; F10 - F12 - F14 - F16.
In Einklang mit der Norm EN 15714-3
Schwenkwinkel: 92° (-1°, +91°)
Drehmoment: Das Rückstellmoment hängt nur von der Wirkung der Feder ab und ist unabhängig vom Versorgungsdruck.
Es stehen 4 verschiedene Federeinstellungen zur Verfügung; siehe Tabelle pneumatische Stellantriebe SR Hauptkatalog.
Das automatische Schließen mittels Federn erfolgt im Uhrzeigersinn. Bei jedem Antrieb entspricht der Wert, der der Abkürzung SA folgt, dem Wert des Anlaufmoments in Nm, bei einem Druck von 5,6 bar.
ATEX-Ausführung gemäß der EU-Richtlinie 2014/34/EU. Für die ATEX-Ausführung YX am Ende der Artikelnummer hinzufügen.

BETRIEBSBEDINGUNGEN
Betriebstemperatur: -20°C bis +80°C.
Nenndruck: 5,6 bar; maximaler Betriebsdruck 8,4 bar.
Versorgungsmedium: Trockene, gefilterte, nicht unbedingt geschmierte Druckluft. Verwenden Sie zum Schmieren kein reinigendes Öl, sondern solches, das mit NBR kompatibel ist.

TECHNISCHES DATENBLATT

Artikelnummer
SR0360416S
SR0480416S
SR0720424S
SR0720416S
SR0960416S

Ersatzdichtungen
KGXI0023
KGXI0024
KGXI0025
KGXI0025
KGXI0026

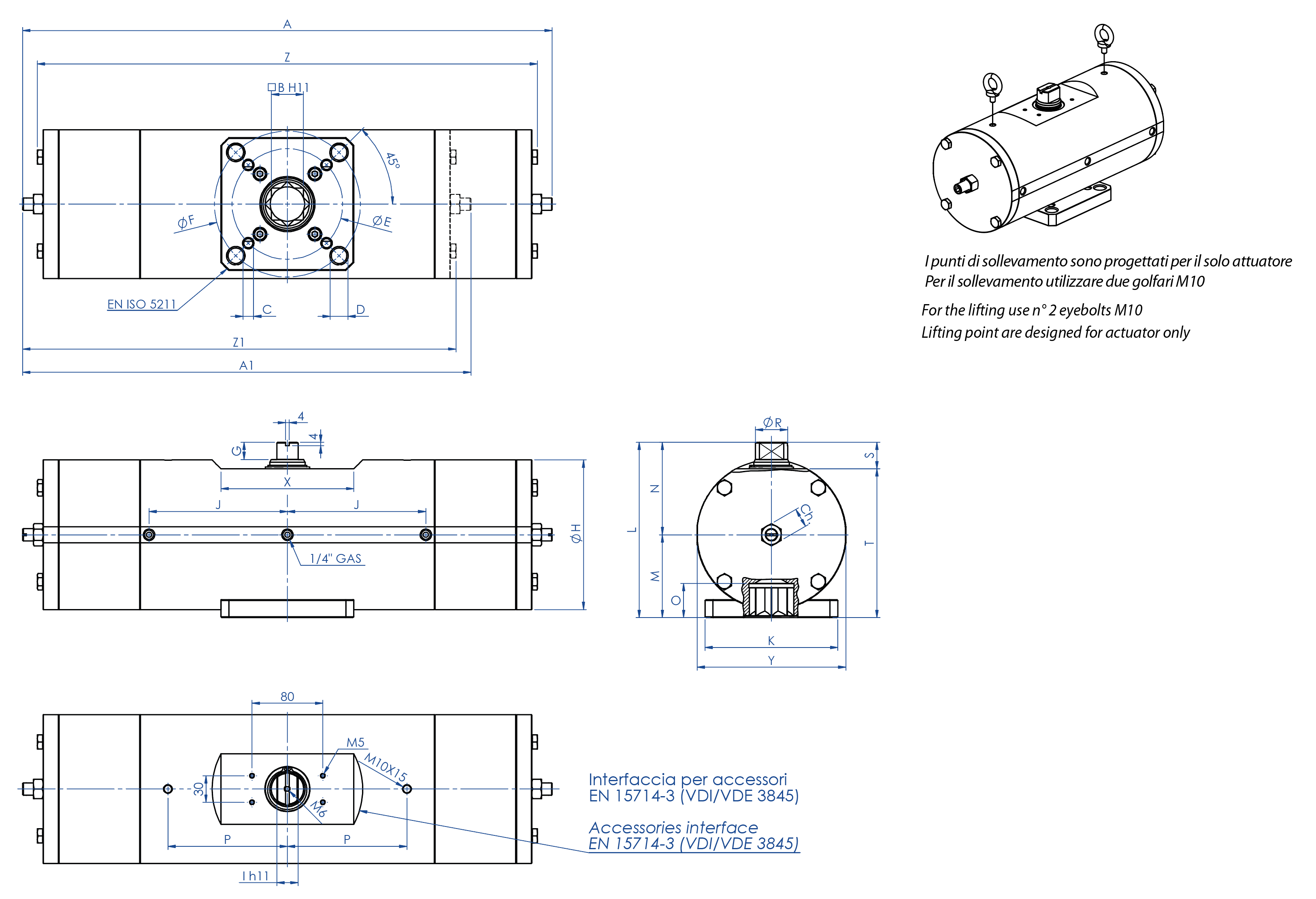

BaugrößeSR0360
F10/F12

SR0480
F12/F16

SR0720
F12

SR0720
F14

SR0960
F12/F16


A
565,5
598
736,8
736,8
769,6

A1 (2,8 Bar)
483,5
506
630,8
630,8
645

B
27
36
36
36
46

C x Tiefe
M10x11,5
M12x20
M12x18
M16x18
M12x23

D x Tiefe
M12x11,5
M20x20
-
-
M20x23

ØE
102
125
125
140
125

ØF
125
165
-
-
165

G
19,5
19,5
19,5
19,5
18,5

ØH
156
169
188
188
211

I
22
24
27
27
32

J
138,5
156,3
179,5
179,5
192

K
115
150
130
130
150

L
178
198
216
216
237,7

M
78,5
93,5
101,5
101,5
114,7

N
99,5
104,5
114,5
114,5
123

O
29,5
38,5
38,5
38,5
48,5

P
116
135
160
160
160

Q
-
-
-
-
-

Q2
-
-
-
-
-

ØR
31,8
36,5
41
41
46

S
30
30
30
30
30

S2
-
-
-
-
-

T
148
168
186
186
207,7

T2
-
-
-
-
-

X
150
150
150
150
150

Y
155
168
187
187
209

Z
525,8
565
685
685
718,4

Z1 (2,8 Bar)
435,8
473
559,4
559,4
593,8

Ch
22
22
24
24
24

Ch1 (2,8 Bar)
24
24
30
30
30

Gewicht (kg)
45,5
60
82,5
82,5
112

Gewicht (2,8 bar) (kg)
37,5
51
77
77
96

Luft (dm3/Zyklus) (l/Zyklus)
2,00
2,8
4,20
4,20
5,9

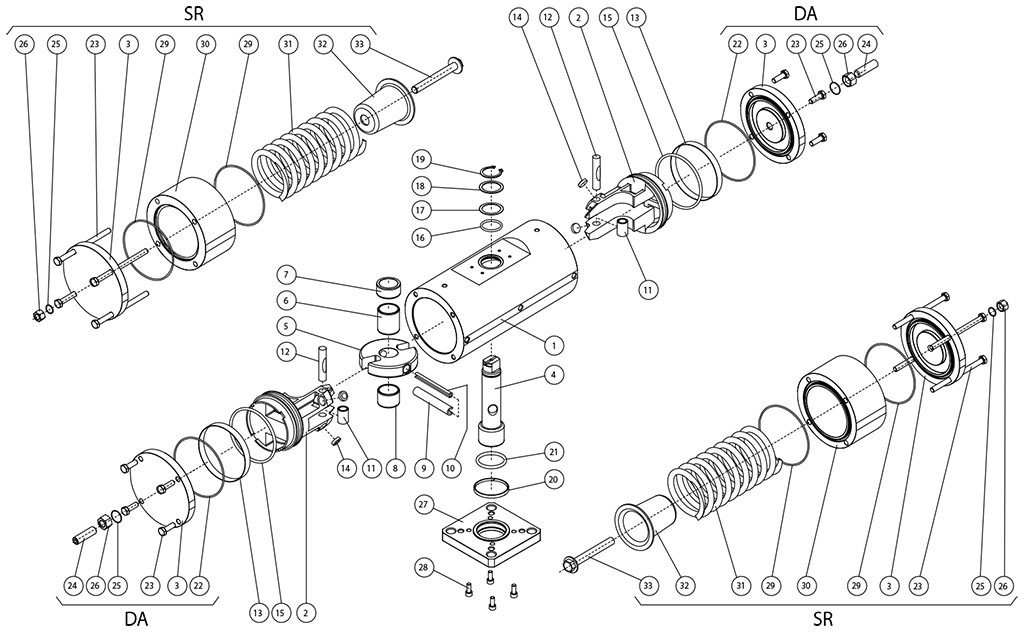

BESTANDTEILE EINFACH- UND DOPPELTWIRKENDER PNEUMATISCHER STELLANTRIEB 316 STABSTAHL

BESTANDTEILE EINFACH- UND DOPPELTWIRKENDER PNEUMATISCHER STELLANTRIEB 316 STABSTAHL
Pos
Bezeichnung
Menge
Werkstoffe
1
Zylinder
1
Edelstahl
2
Kolben
2
Aluminiumlegierung
3
Kappe
2
Edelstahl
4
Welle
1
Edelstahl
5
Gabel
1
Stahllegierung
6
Gleitbuchse
1
Acetalharz
7
Oberer Stützring
1
Acetalharz
8
Gleitbuchse
1
Acetalharz
9
Äußere Spannhülse
1
Stahllegierung
10
Innere Spannhülse
1
Stahllegierung
11
Stahlbuchse
2
Stahllegierung
12
Drehbolzen
2
Stahllegierung
13*
Dichtring
2
Polyuréthan
14*
Stützscheibe
4
P.T.F.E. carbo-graphite filled
15*
O-Ring Kolben
2
Nitrilkautschuk
16
O-Ring obere Welle
1
FKM
17
Äußerer Stützring
1
Acetalharz
18
Unterlegscheibe
1
Edelstahl
19
Seeger-Ring
1
Edelstahl
20
Untere Halterungsschelle
1
P.T.F.E. carbo-graphite filled
21
O-Ring untere Welle
1
FKM
22*
O-Ring Kappe
2
Nitrilic rubber
23
Schrauben
8
Edelstahl
24
Justierschraube
2
Edelstahl
25
O-Ring Justierung
2
Nitrilkautschuk
26
Gegenmutter
2
Edelstahl
27
Befestigungsflansch
1
Edelstahl
28
Schrauben
4
Edelstahl
29*
O-Ring Kappe
4
Nitrilic rubber
30
Distanzzylinder
2
Edelstahl
31
Feder
2
Stahllegierung
32
Federteller
2
Aluminiumlegierung
33
Federvorspannschrauben
2
Edelstahl
* Bestandteile des Ersatzkits

FUNKTIONSSCHEMA PNEUMATISCHER STELLANTRIEB „SR“

SIGNALMODUL MIT ENDSCHALTERN

MANUELLE ENTRIEGELUNG

MAGNETVENTILE NAMUR

MAGNETVENTILE

ELEKTROPNEUMATISCHER STELLUNGSREGLER (EIGENSICHERHEIT)

PNEUMATISCHER STELLUNGSREGLER

NÄHERUNGSSCHALTER

ELEKTROMECHANISCHE ENDSCHALTER

PNEUMATISCHE ENDSCHALTER

EXPLOSIONSSICHERE ENDSCHALTER II2GD ExdIIC
