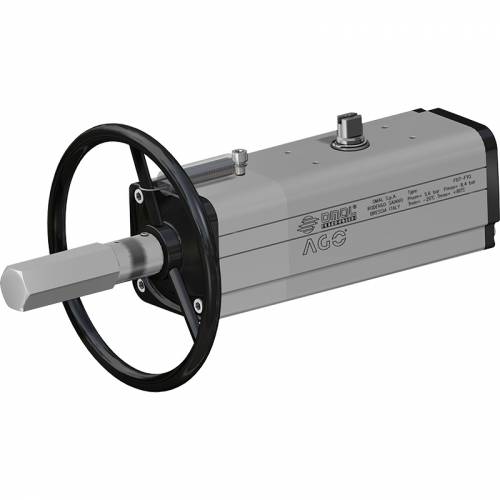

AGO HANDWHEEL - DA mit integriertem Handrad

Kategorie AGO HANDWHEEL - Stellantriebe mit integrierter Handbedienung

MASSE AUSWÄHLEN

SEITE DRUCKEN

KATALOG HERUNTERLADEN AGO HANDWHEEL - STELLANTRIEBE MIT INTEGRIERTER HANDBEDIENUNG

AGO HANDWHEEL - DA mit integriertem Handrad - vorteile -

1. Energieversorgte, selbstschmierende Dichtungs- und Gleitleisten
Weniger Reibung zwischen Kolben und Zylinder
Das Anhaften der Dichtung am Zylinder wird auch nach langen Standzeiten verhindert

2. Schlitz, Buchsen und Stifte mit härterem Stahl - Härte von über 50 HRC
Größere Beständigkeit gegen die Kräfte innerhalb des Antriebs

3. Rollwiderstand zwischen Schlitz und Kolben
Geringerer Abrieb

4. Kurbelschleife mit Rollwiderstand (Umwandlung der linearen in eine Drehbewegung mittels Kolben und Welle ohne Zahnräder)
Geringerer Verschleiß der Teile durch geringeren Abrieb zwischen Kolben und Welle
Verbessertes Drehmoment beim Öffnen und Schließen
Geringerer Platzbedarf im Vergleich zu Zahnstangenantrieben
Geringeres Gewicht im Vergleich zu Zahnstangenantrieben (-30% kg/Nm) und somit Einsparungen bei Ausführung der Anlagenstruktur
Geringere Belastung des Kompressors bzw. Möglichkeit zur Nutzung eines Kompressors mit kleineren Abmessungen durch geringeren Luftverbrauch im Vergleich zu Zahnstangenantrieben (-40% Luft cm³/Nm doppeltwirkend und -20% Luft cm³/Nm einfachwirkend)

5. Rollenzylinder
Geringerer Verschleiß der energieversorgten Dichtungsleisten durch die geringe Rauheit der Oberfläche

6. Stainless Steel shaft
Higher corrosion resistance

Integrierter Anschluss für NAMUR-Magnetventile DAN15
Kein zusätzlicher Sockel erforderlich

Der gesamte Produktionsprozess erfolgt hausintern bei OMAL
Maximale Kontrolle in allen Verarbeitungsphasen

ATEX-Zertifikat
Ermöglicht die Installation in explosionsgefährdeten Umgebungen

Zertifikat bis SIL 3
Hohes funktionales Sicherheitsniveau garantiert

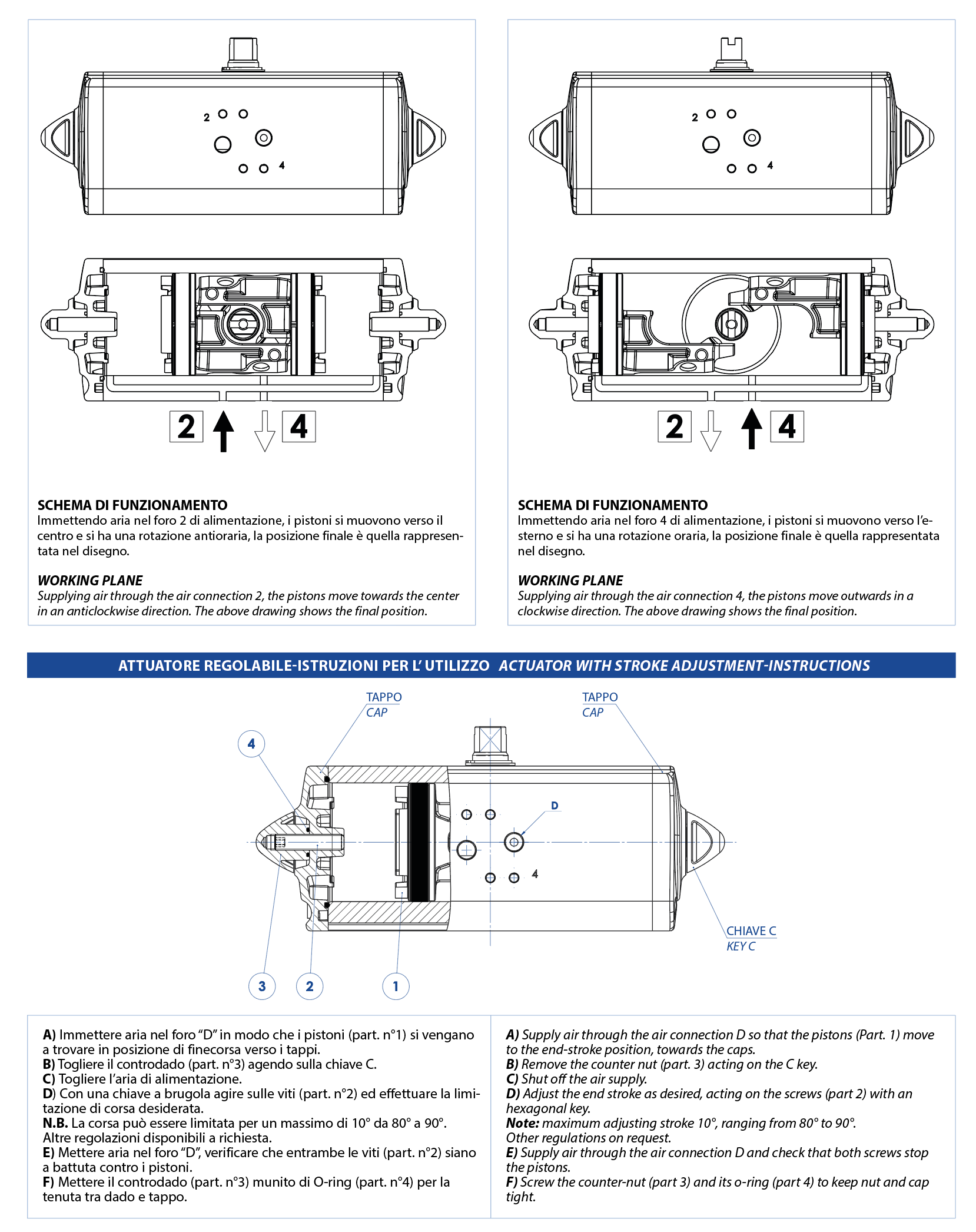

TECHNISCHE DATEN
Drehmoment von 60 Nm bis 3840 Nm.

Flanschanschluss: EN ISO 5211
F05 - F07 - F10 - F12 - F14 - F16.

In Einklang mit der Norm EN 15714-3
Schwenkwinkel: 92° (-1°, +91°)
Drehmoment: Direkt proportional zum Versorgungsdruck; siehe Tabelle.

Bei jedem Antrieb entspricht der Wert, der der Abkürzung DANV folgt, dem Wert des Anlaufmoments in Nm, bei einem Druck von 5,6 bar.

ATEX-Ausführung gemäß der EU-Richtlinie 2014/34/EU. Für die ATEX-Ausführung YX am Ende der Artikelnummer hinzufügen.

BETRIEBSBEDINGUNGEN
Temperatur: -20°C bis +80°C. (Sonderausführungen: Hohe Temperatur: -20°C +150°C; niedrige Temperatur: -50°C +60°C)
Nenndruck: 5,6 bar; maximaler Betriebsdruck 8,4 bar.

Versorgungsmedium: Trockene, gefilterte, nicht unbedingt geschmierte Druckluft.

Verwenden Sie zum Schmieren kein reinigendes Öl, sondern solches, das mit NBR kompatibel ist.

Bei Bedarf kann der von unser hergestellte pneumatische Stellantrieb mit Vierteldrehung mit einem Handantrieb ausgestattet werden.
Der Antrieb kann sowohl in die doppeltwirkende als auch in die einfachwirkende Ausführung integriert werden.
Damit das System ordnungsgemäß funktioniert und die mechanische Integrität der Vorrichtung gewährleistet ist, muss sichergestellt sein, dass der pneumatische Antrieb von den Druckluftversorgungsleitungen getrennt ist, bevor Arbeiten mit dem Handantrieb ausgeführt werden können.
Der Handantrieb wirkt auf das primäre mechanische Getriebe des pneumatischen Stellantriebs und erzeugt bei Anlaufmomenten am Handrad gemäß der Norm EN 12570 Ausgangsdrehmomente, die dem Nenndrehmoment des Stellantriebs selbst entsprechen.

DANV 60 ÷ DANV 1920

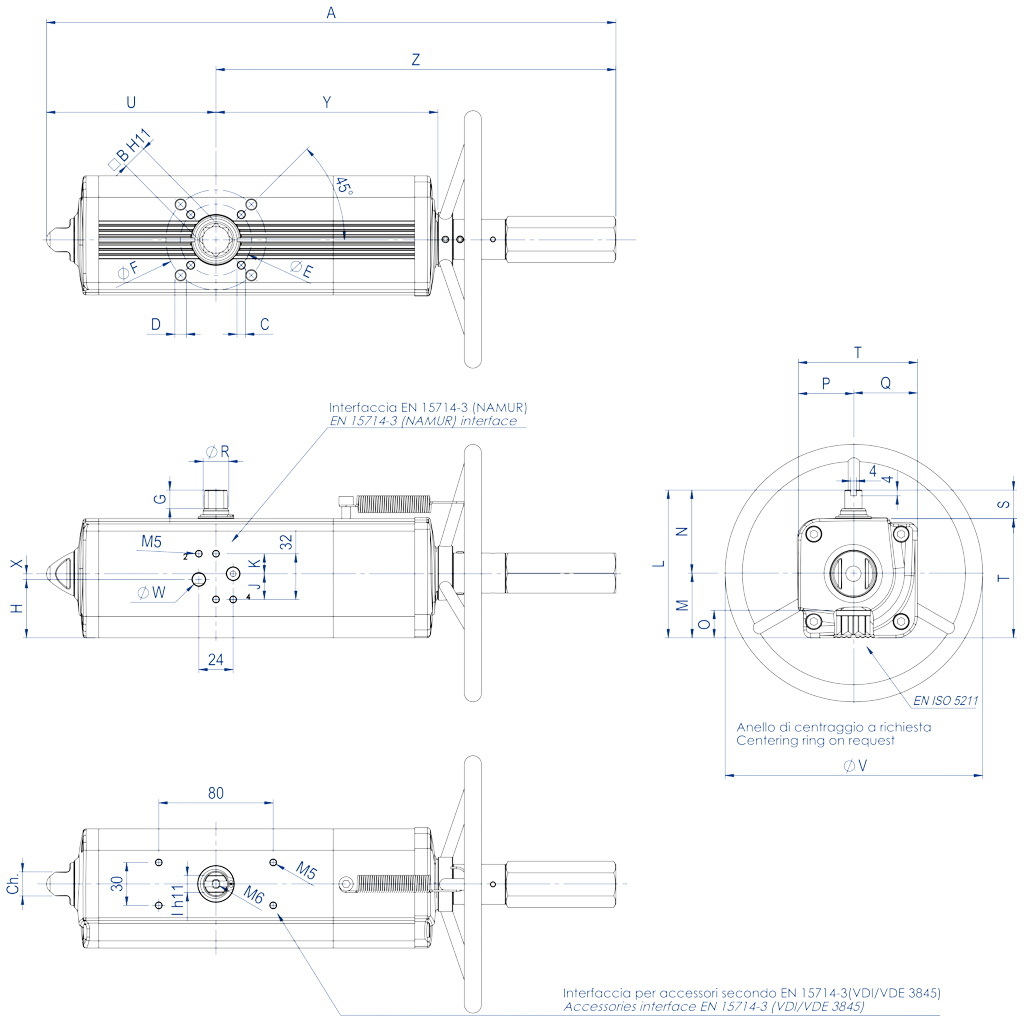

TECHNISCHES DATENBLATT DANV 60 ÷ DANV 480
Artikelnummer	DANV0060411S	DANV0060412S	DANV0106411S	DANV0120411S	DANV0180411S	DANV0240411S	DANV0360411S	DANV0480411S
Dichtungssatz	KGGI0016VX	KGGI0016VX	KGGI0060VX	KGGI0018VX	KGGI0019VX	KGGI0020VX	KGGI0021VX	KGGI0022VX
Baugröße	DANV 60	DANV 60	DANV 106	DANV 120	DANV 180	DANV 240	DANV 360	DANV 480
ISO	F04	F05/F07	F05/F07	F05/F07	F07/F10	F07/F10	F07/F10	F10/F12
A	362,3	362,3	397,8	410,5	483	510,5	567,6	634,4
B	14	14	17	17	22	22	22	27
C x Tiefe	M5x8	M6x9	M6x9	M6x9	M8x12	M8x12	M8x12	M10x15
D x Tiefe	-	M8x12	M8x12	M8x12	M10x15	M10x15	M10x15	M12x18
E	42	50	50	50	70	70	70	102
F	-	70	70	70	102	102	102	125
G	13	13	13	13	16	17	19	19
H	33,7	33,7	40,8	42,8	52,5	56,1	58	57,4
J	18	18	18	18	18	18	18	16
K	14	14	14	14	14	14	14	16
I	10	10	12	12	15	15	19	19
L	90,4	90,4	103,3	107	137,5	141,1	148	164,9
M	37,7	37,7	44,8	46,8	56,5	60,1	62	72,9
N	52,7	52,7	58,5	60,2	81	81	86	92
O	16,5	16,5	19,3	19,3	24,8	24,8	24,3	29,5
P	32,7	32,7	38,5	40,2	51	51	56	62
Q	37,7	37,7	44,8	46,8	56,5	60,1	62	72,9
R	14,5	14,5	16,2	18	20,2	22,5	25,5	29
S	20	20	20	20	30	30	30	30
T	70,4	70,4	83,3	87	107,5	111,1	118	134,9
U	99	99	118,5	122,1	144,9	156,8	169,6	193,8
V	180	180	180	180	220	220	300	300
W (Gas)	1/8"	1/8"	1/8"	1/8"	1/8"	1/8"	1/8"	1/4"
X	4	4	4	4	4	4	4	-
Y	137,6	137,6	154,8	163,9	183,5	199,1	220,8	236,4
Z	263,3	263,3	279,3	288,4	338,1	353,7	398	440,6
Ch	13	13	17	17	22	22	22	27
Anzahl Umdrehungen*	11	11	13	14	16	18	15	16
Gewicht (kg)	2,8	2,8	4	4,5	6	8	10,2	13,2
Luft (dm³/Zyklus)	0,3	0,3	0,7	0,59	1,2	1,65	2,3	3,2

* Theoretische Anzahl der Durchgänge zum Schließen/Öffnen ausgehend von der natürlichen Position.

TECHNISCHES DATENBLATT DANV 720 ÷ DANV 1920
Artikelnummer	DANV0720411S	DANV0960411S	DANV0960412S	DANV1440411S	DANV1440412S	DANV1920411S	DANV1920412S
Dichtungssatz	KGGI0023VX	KGGI0024VX		KGGI0025VX		KGGI0026VX
Baugröße	DANV 720	DANV 960		DANV 1440		DANV 1920
ISO	F10/F12	F10/F12	F14	F14	F12	F14	F12/F16
A	720,1	758	758	919,9	919,9	954,1	954,1
B	27	36	36	36	36	46	46
C x Tiefe	M10x15	M10x15	M16x24	M16x24	M12x18	M16x24	M12x18
D x Tiefe	M12x18	M12x18	-	-	-	-	M20x30
E	102	102	140	140	125	140	125
F	125	125	-	-	-	-	165
G	19,5	19,5	19,5	19,5	19,5	18,5	18,5
H	61,5	78	78	86,5	86,5	99,2	99,2
J	16	16	16	16	16	16	16
K	16	16	16	16	16	16	16
I	22	24	24	27	27	32	32
L	178	198	198	216	216	237,7	237,7
M	78,5	93,5	93,5	101,5	101,5	114,7	114,7
N	99,5	104,5	104,5	114,5	114,5	123	123
O	29,5	38,5	38,5	38,5	38,5	48,5	48,5
P	69,5	74,5	74,5	84,5	84,5	93	93
Q	78,5	93,5	93,5	101,5	101,5	114,7	114,7
R	31,8	36,5	36,5	41	41	46	46
S	30	30	30	30	30	30	30
T	148	168	168	186	186	207,7	207,7
U	216,6	239,7	239,7	283,5	283,5	300,4	300,4
V	350	350	350	400	400	400	400
W (Gas)	1/4"	1/4"	1/4"	1/4"	1/4"	1/4"	1/4"
X	-	-	-	-	-	-	-
Y	282,3	297,1	297,1	365,6	365,6	382,9	382,9
Z	503,5	518,3	518,3	636,4	636,4	653,7	653,7
Ch	27	27	27	36	36	36	36
Anzahl Umdrehungen*	19	20		25		26
Gewicht (kg)	17,8	23,8		33,6		43
Luft (dm³/Zyklus)	4,6	6,05		9,7		12,9

* Theoretische Anzahl der Durchgänge zum Schließen/Öffnen ausgehend von der natürlichen Position.

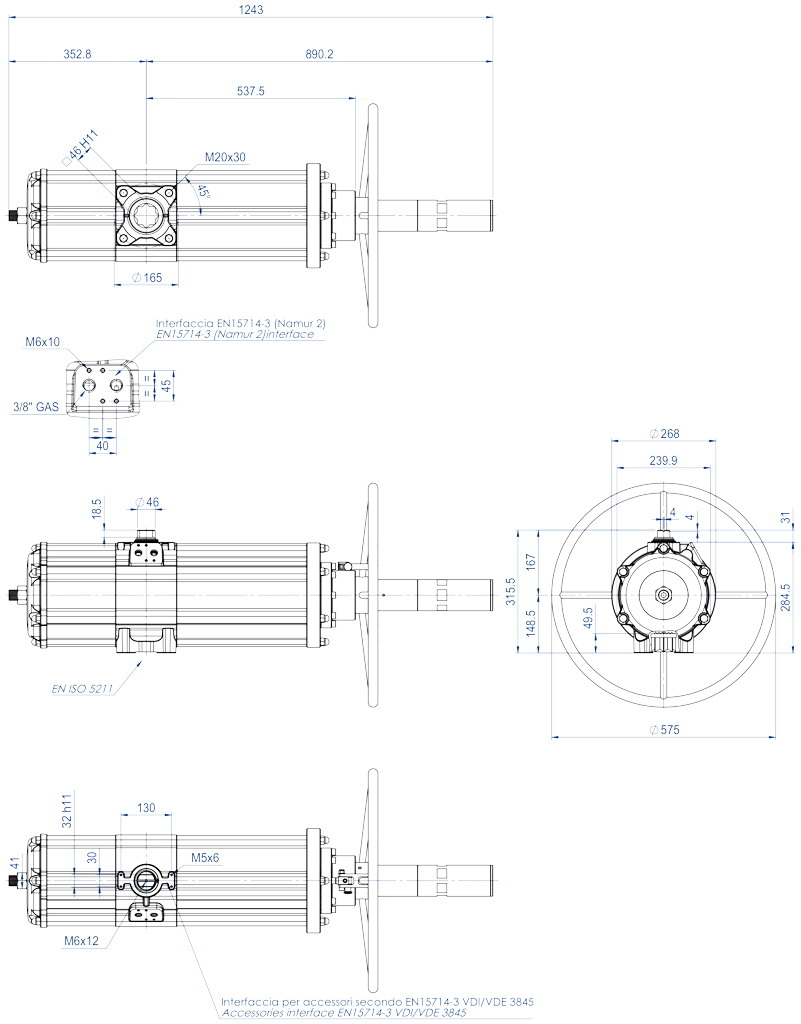

DANV 3840

TECHNISCHES DATENBLATT DANV 3840
Artikelnummer	DANV3840E1600A
Dichtungssatz	KGGI0130VX
Baugröße	DANV 3840
ISO	F16
Anzahl Umdrehungen*	30
Gewicht (Kg)	75
Luft (dm³/Zyklus)	24,3

* Theoretische Anzahl der Durchgänge zum Schließen/Öffnen ausgehend von der natürlichen Position.

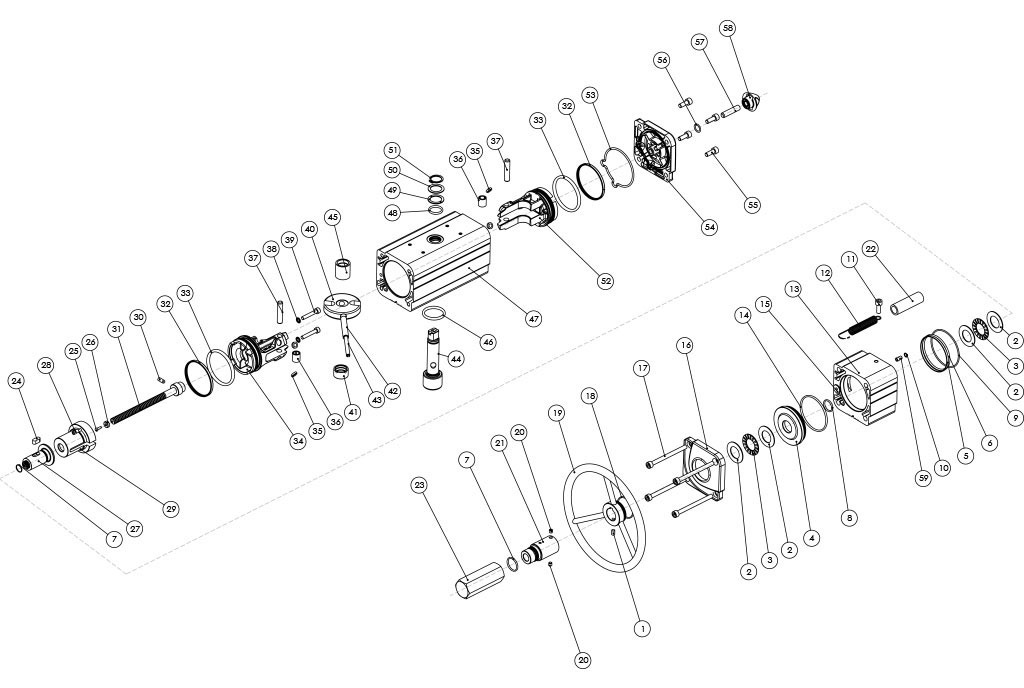

BESTANDTEILE DOPPELTWIRKENDER PNEUMATISCHER STELLANTRIEB MIT INTEGRIERTEM HANDRAD - BAUGRÖSSE: BIS DANV1920

AGO HANDWHEEL - DA mit integriertem Handrad - werkstoffe - BESTANDTEILE DOPPELTWIRKENDER PNEUMATISCHER STELLANTRIEB MIT INTEGRIERTEM HANDRAD - BAUGRÖSSE: BIS DANV1920

WERKSTOFFE BIS DANV1920
Pos	Bezeichnung	Menge	Werkstoff
1	Schraube	1	Edelstahl
2*	Unterlegscheiben für Rollenlager	4	Stahllegierung
3*	Rollenlager	2	Stahllegierung
4	Flansch	1	Aluminiumlegierung
5	Zentrierring (nur für DANV720)	1	Alulegierung Aluminium
6*	O-Ring (nur für DANV720)	1	Nitrilkautschuk
7*	O-Ring	2	Nitrilkautschuk
8*	O-Ring	1	Nitrilkautschuk
9*	O-Ring	1	Nitrilkautschuk
10*	O-Ring	1	Nitrilkautschuk
11	Schraube	1	Edelstahl
12	Feder	1	Edelstahl
13	Distanzzylinder	1	Aluminiumlegierung
14*	O-Ring	1	Nitrilkautschuk
15*	Dichtungskappe	1	Messing + Nitrilkautschuk
16	Kappe (verändert)	1	Aluminiumlegierung
17	Schraube	4	Edelstahl
18*	O-Ring	1	Nitrilkautschuk
19	Handrad	1	Stahllegierung
20	Justierschraube	2	Edelstahl
21	Schutzrohr	1	Aluminiumlegierung
22	Transparentes Rohr	1	PVC
23	Schutzkappe	1	Aluminiumlegierung
24	Schlüssel	1	Stahllegierung
25*	Niet	1	Stahllegierung
26*	Anzeige	1	Polypropylen
27	Betätigungsspindel	1	Stahllegierung
28	Gewindebuchse (nur für DANV480)	2	Edelstahl
29	Spezialfederteller	1	Aluminiumlegierung
30	Stift	1	Stahllegierung
31	Betätigungsschraube	1	Stahllegierung
32*	Dichtring (Kolben)	2	Polyurethan
33*	O-Ring Kolben	2	Nitrilkautschuk
34	Kolben (verändert)	1	Aluminiumlegierung
35*	Stützscheibe	4	P.T.F.E. carbo-graphite filled
36	Buchse	2	Stahllegierung
37	Achse	2	Stahllegierung
38*	Dichtung	2	Stahllegierung + Nitrilkautschuk
39	Schraube	2	Edelstahl
40	Gabel	1	Stahllegierung
41	Wellenhalterung	1	Acetalharz
42	Äußere Spannhülse	1	Stahllegierung
43	Innere Spannhülse	1	Stahllegierung
44	Welle	1	Edelstahl
45	Gleitbuchse	1	Acetalharz
46	O-Ring untere Welle	1	FKM
47	Zylinder	1	Aluminiumlegierung
48	O-Ring obere Welle	1	FKM
49	Äußerer Stützring	1	Acetalharz
50	Unterlegscheibe	1	Edelstahl
51	Seeger-Ring	1	Edelstahl
52	Kolben (Standard)	1	Aluminiumlegierung
53*	O-Ring Kappe	1	Nitrilkautschuk
54	Kappe (Standard)	1	Aluminiumlegierung
55	Schraube	4	Edelstahl
56*	O-Ring	1	Nitrilkautschuk
57	Justierschraube	1	Edelstahl
58	Mutter	1	Aluminiumlegierung
59	Einsatz für O-Ring	1	Edelstahl
*Bestandteile des Ersatzkits

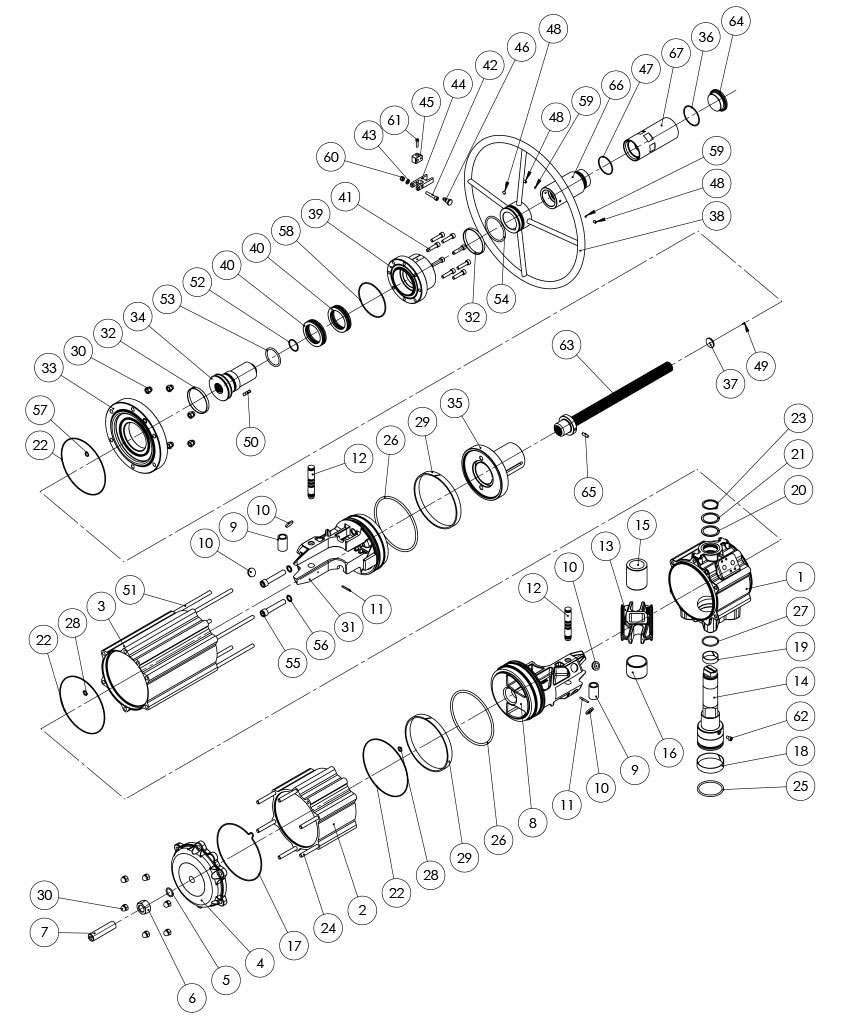

BESTANDTEILE DOPPELTWIRKENDER PNEUMATISCHER STELLANTRIEB MIT INTEGRIERTEM HANDRAD - BAUGRÖSSE: DANV3840

WERKSTOFFE DANV3840
Pos	Bezeichnung	Menge	Werkstoff
1	Zylinder	1	Aluminiumlegierung
2	Seitenzylinder	1	Aluminiumlegierung
3	Seitenzylinder	1	Aluminiumlegierung
4	Kappe (Standard)	1	Aluminiumlegierung
5*	O-Ring	1	Nitrilkautschuk
6	Mutter	1	Edelstahl
7	Justierschraube	1	Edelstahl
8	Kolben (Standard)	1	Aluminiumlegierung
9	Buchse	2	Stahllegierung
10*	Stützscheibe	4	Acetalharz
11	Stift	2	Stahllegierung
12	Achse	2	Stahllegierung
13	Gabel	1	Stahllegierung
14	Welle	1	Edelstahl
15	Gleitbuchse	1	Acetalharz
16	Wellenhalterung	1	Acetalharz
17*	O-Ring Kappe	1	Nitrilkautschuk
18*	Buchse (untere Welle)	1	P.T.F.E. carbo-graphite filled
19*	Buchse (obere Welle)	1	P.T.F.E. carbo-graphite filled
20*	Äußerer Stützring	1	Acetalharz
21	Unterlegscheibe	1	Edelstahl
22*	O-Ring	3	Nitrilkautschuk
23	Seeger-Ring	1	Edelstahl
24	Schraube	6	Edelstahl
25*	O-Ring untere Welle	1	FKM
26*	O-Ring Kolben	2	Nitrilkautschuk
27*	O-Ring obere Welle	1	FKM
28*	O-Ring	2	Nitrilkautschuk
29*	Führungsring	2	PTFE kohlenstoff-/graphitverstärkt
30	Mutter	12	Edelstahl
31	Kolben (verändert)	1	Aluminiumlegierung
32*	Lager (Handrad)	2	Polyurethan
33	Kappe (verändert)	1	Aluminiumlegierung
34	Betätigungsspindel	1	Stahllegierung
35	Spezialfederteller	1	Stahllegierung
36*	O-Ring	1	Nitrilkautschuk
37*	Anzeige	1	Polypropylen
38	Handrad	1	Stahllegierung
39	Flansch	1	Aluminiumlegierung
40*	Lager	2	Stahllegierung
41	Schraube	8	Edelstahl
42	Schraube	1	Edelstahl
43	Unterlegscheibe	1	Edelstahl
44	Gabelverschluss	1	Aluminiumlegierung
45	Gabelstütze	1	Aluminiumlegierung
46	Verriegelung	1	Edelstahl
47*	O-Ring	1	Nitrilkautschuk
48	Schraube	3	Edelstahl
49*	Niet	1	Edelstahl
50	Schlüssel	1	Edelstahl
51	Schraube	6	Stahllegierung
52*	O-Ring	1	Nitrilkautschuk
53*	O-Ring	1	Nitrilkautschuk
54*	O-Ring	1	Nitrilkautschuk
55	Schraube	2	Edelstahl
56*	Dichtung	2	Stahllegierung + Nitrilkautschuk
57*	O-Ring	1	Nitrilkautschuk
58*	O-Ring	1	Nitrilkautschuk
59*	Kappe	2	PTFE
60	Mutter	1	Edelstahl
61	Schraube	1	Edelstahl
62	Sicherheitsschraube	1	Edelstahl
63	Betätigungsschraube	1	Edelstahl
64	Schutzkappe	1	Aluminiumlegierung
65	Stift	1	Edelstahl
66	Schutzrohr	1	Aluminiumlegierung
67	Abnehmbares Schutzrohr	1	Aluminiumlegierung
* Bestandteile des Ersatzkits
