1. Energieversorgte, selbstschmierende Dichtungs- und Gleitleisten Weniger Reibung zwischen Kolben und Zylinder Das Anhaften der Dichtung am Zylinder wird auch nach langen Standzeiten verhindert
2. Schlitz, Buchsen und Stifte mit härterem Stahl - Härte von über 50 HRC Größere Beständigkeit gegen die Kräfte innerhalb des Antriebs
3. Rollwiderstand zwischen Schlitz und Kolben Geringerer Abrieb
4. Kurbelschleife mit Rollwiderstand (Umwandlung der linearen in eine Drehbewegung mittels Kolben und Welle ohne Zahnräder) Geringerer Verschleiß der Teile durch geringeren Abrieb zwischen Kolben und Welle Verbessertes Drehmoment beim Öffnen und Schließen Geringerer Platzbedarf im Vergleich zu Zahnstangenantrieben Geringeres Gewicht im Vergleich zu Zahnstangenantrieben (-30% kg/Nm) und somit Einsparungen bei Ausführung der Anlagenstruktur Geringere Belastung des Kompressors bzw. Möglichkeit zur Nutzung eines Kompressors mit kleineren Abmessungen durch geringeren Luftverbrauch im Vergleich zu Zahnstangenantrieben (-40% Luft cm³/Nm doppeltwirkend und -20% Luft cm³/Nm einfachwirkend)
5. Rollenzylinder Geringerer Verschleiß der energieversorgten Dichtungsleisten durch die geringe Rauheit der Oberfläche (0,15 micron Ra)
Integrierter Anschluss für NAMUR-Magnetventile DAN15 Kein zusätzlicher Sockel erforderlich
Der gesamte Produktionsprozess erfolgt hausintern bei OMAL Maximale Kontrolle in allen Verarbeitungsphasen
ATEX-Zertifikat Ermöglicht die Installation in explosionsgefährdeten Umgebungen
Zertifikat bis SIL 3 Hohes funktionales Sicherheitsniveau garantiert
TECHNISCHE DATEN Drehmoment von 30 Nm bis 1920 Nm. Flanschanschluss: EN ISO 5211 F05 - F07 - F10 - F12 - F14 - F16. In Einklang mit der Norm EN 15714-3 Schwenkwinkel: 92° (-1°, +91°) Drehmoment: Das Rückstellmoment hängt nur von der Wirkung der Feder ab und ist unabhängig vom Versorgungsdruck. Es stehen 4 verschiedene Federeinstellungen zur Verfügung; siehe Tabelle. Das automatische Schließen mittels Federn erfolgt im Uhrzeigersinn. Bei jedem Antrieb entspricht der Wert, der der Abkürzung SA folgt, dem Wert des Anlaufmoments in Nm, bei einem Druck von 5,6 bar. ATEX-Ausführung gemäß der EU-Richtlinie 2014/34/EU. Für die ATEX-Ausführung YX am Ende der Artikelnummer hinzufügen.
BETRIEBSBEDINGUNGEN Temperatur: -20°C bis +80°C. (Sonderausführungen: Hohe Temperatur: -20°C +150°C; niedrige Temperatur: -50°C +60°C) Nenndruck: 5,6 bar; maximaler Betriebsdruck 8,4 bar. Versorgungsmedium: Trockene, gefilterte, nicht unbedingt geschmierte Druckluft. Verwenden Sie zum Schmieren kein reinigendes Öl, sondern solches, das mit NBR kompatibel ist.

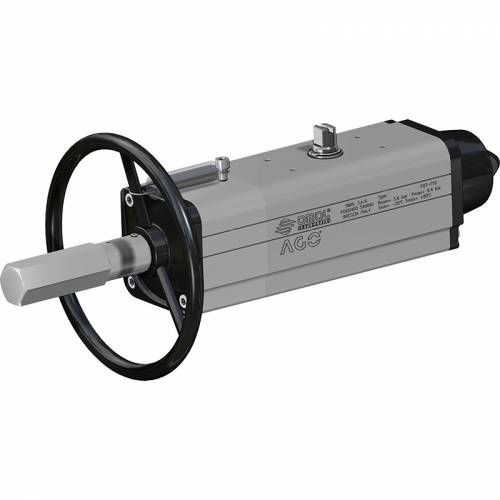

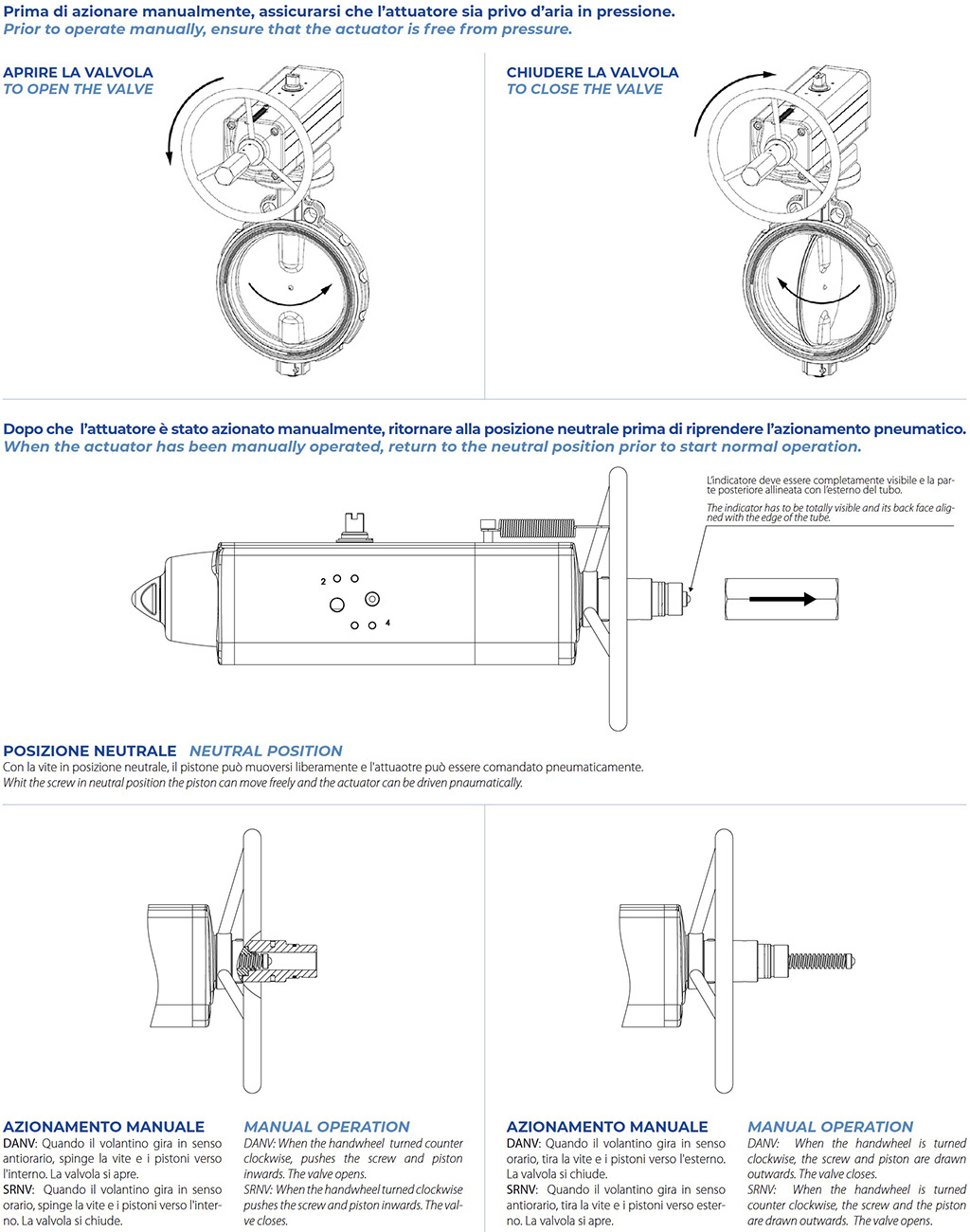

Bei Bedarf kann der von unser hergestellte pneumatische Stellantrieb mit Vierteldrehung mit einem Handantrieb ausgestattet werden. Der Antrieb kann sowohl in die doppeltwirkende als auch in die einfachwirkende Ausführung integriert werden. Damit das System ordnungsgemäß funktioniert und die mechanische Integrität der Vorrichtung gewährleistet ist, muss sichergestellt sein, dass der pneumatische Antrieb von den Druckluftversorgungsleitungen getrennt ist, bevor Arbeiten mit dem Handantrieb ausgeführt werden können. Das Handrad wirkt auf das primäre mechanische Getriebe des pneumatischen Stellantriebs und erzeugt bei Anlaufmomenten am Handrad gemäß der Norm EN 12570 Ausgangsdrehmomente, die dem Nenndrehmoment des Stellantriebs selbst entsprechen.
SRNV 30 ÷ SRNV 960

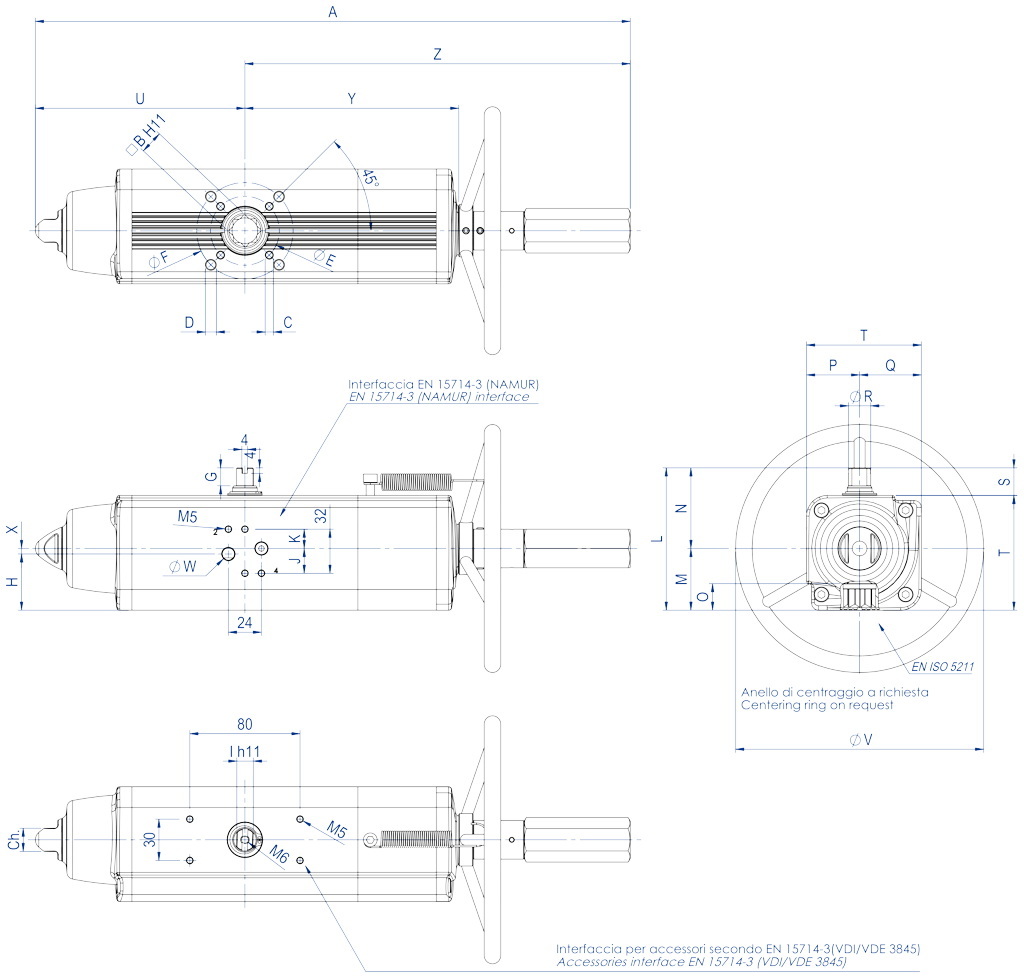

TECHNISCHES DATENBLATT SRNV 30 ÷ SRNV 240
Artikelnummer
SRNV0030401S
SRNV0030402S
SRNV0053401S
SRNV0060401S
SRNV0090401S
SRNV0120401S
SRNV0180401S
SRNV0240401S
Dichtungssatz
KGGI0016VX
KGGI0016VX
KGGI0060VX
KGGI0018VX
KGGI0019VX
KGGI0020VX
KGGI0021VX
KGGI0022VX
Baugröße
SRNV 30
SRNV 30
SRNV 53
SRNV 60
SRNV 90
SRNV 120
SRNV 180
SRNV 240
ISO
F04
F05/F07
F05/F07
F05/F07
F07/F10
F07/F10
F07/F10
F10/F12
A
392,7
392,7
431,4
457,7
534,9
558,5
635
700,8
B
14
14
17
17
22
22
22
27
C x Tiefe
M5x8
M6x9
M6x9
M6x9
M8x12
M8x12
M8x12
M10x15
D x Tiefe
-
M8x12
M8x12
M8x12
M10x15
M10x15
M10x15
M12x18
E
42
50
50
50
70
70
70
102
F
-
70
70
70
102
102
102
125
G
13
13
13
13
16
17
19
19
H
33,7
33,7
40,8
42,8
52,5
56,1
58
57,4
J
18
18
18
18
18
18
18
16
K
14
14
14
14
14
14
14
16
I
10
10
12
12
15
15
19
19
L
90,4
90,4
103,3
107
137,5
141,1
148
164,9
M
37,7
37,7
44,8
46,8
56,5
60,1
62
72,9
N
52,7
52,7
58,5
60,2
81
81
86
92
O
16,5
16,5
19,3
19,3
24,8
24,8
24,3
29,5
P
32,7
32,7
38,5
40,2
51
51
56
62
Q
37,7
37,7
44,8
46,8
56,5
60,1
62
72,9
R
14,5
14,5
16,2
18
20,2
22,5
25,5
29
S
20
20
20
20
30
30
30
30
T
70,4
70,4
83,3
87
107,5
111,1
118
134,9
U
129,4
129,4
152,1
169,3
196,8
204,8
237
260,2
V
180
180
180
180
220
220
300
300
W (Gas)
1/8"
1/8"
1/8"
1/8"
1/8"
1/8"
1/8"
1/4"
X
4
4
4
4
4
4
4
-
Y
137,6
137,6
154,8
163,9
183,5
199,1
220,8
236,4
Z
263,3
263,3
279,3
288,4
338,1
353,7
398
440,6
Ch
13
13
17
17
22
22
22
27
Anzahl Umdrehungen*
11
11
13
14
16
18
15
16
Gewicht (kg)
3,2
3,2
4,5
5,3
6,8
9
11,7
15,2
Luft (dm3/Zyklus)
0,17
0,17
0,3
0,33
0,55
0,8
1
1,5
* Theoretische Anzahl der Durchgänge zum Schließen/Öffnen ausgehend von der natürlichen Position.
TECHNISCHES DATENBLATT SRNV 360 ÷ SRNV 960
Artikelnummer
SRNV0360401S
SRNV0480401S
SRNV0480402S
SRNV0720401S
SRNV0720402S
SRNV0960401S
SRNV0960402S
Dichtungssatz
KGGI0023VX
KGGI0024VX
KGGI0024VX
KGGI0025VX
KGGI0025VX
KGGI0026VX
KGGI0026VX
Baugröße
SRNV 360
SRNV 480
SRNV 480
SRNV 720
SRNV 720
SRNV 960
SRNV 960
ISO
F10/F12
F10/F12
F14
F14
F12
F14
F12/F16
A
810,1
842,4
842,4
1035,4
1035,4
1067,7
1067,7
B
27
36
36
36
36
46
46
C x Tiefe
M10x15
M10x15
M16x24
M16x24
M12x18
M16x24
M12x18
D x Tiefe
M12x18
M12x18
-
-
-
-
M20x30
E
102
102
140
140
125
140
125
F
125
125
-
-
-
-
165
G
19,5
19,5
19,5
19,5
19,5
18,5
18,5
H
61,5
78
78
86,5
86,5
99,2
99,2
J
16
16
16
16
16
16
16
K
16
16
16
16
16
16
16
I
22
24
24
27
27
32
32
L
178
198
198
216
216
237,7
237,7
M
78,5
93,5
93,5
101,5
101,5
114,7
114,7
N
99,5
104,5
104,5
114,5
114,5
123
123
O
29,5
38,5
38,5
38,5
38,5
48,5
48,5
P
69,5
74,5
74,5
84,5
84,5
93
93
Q
78,5
93,5
93,5
101,5
101,5
114,7
114,7
R
31,8
36,5
36,5
41
41
46
46
S
30
30
30
30
30
30
30
T
148
168
168
186
186
207,7
207,7
U
306,6
324,1
324,1
399
399
414
414
V
350
350
350
400
400
400
400
W (Gas)
1/4"
1/4"
1/4"
1/4"
1/4"
1/4"
1/4"
X
-
-
-
-
-
-
-
Y
282,3
297,1
297,1
365,6
365,6
382,9
382,9
Z
503,5
518,3
518,3
636,4
636,4
653,7
653,7
Ch
27
27
27
36
36
36
36
Anzahl Umdrehungen*
19
20
20
25
25
26
26
Gewicht (kg)
19,5
28,1
28,1
38,8
38,8
50,6
50,6
Luft (dm3/Zyklus)
2
2,8
2,8
4,2
4,2
5,9
5,9
* Theoretische Anzahl der Durchgänge zum Schließen/Öffnen ausgehend von der natürlichen Position.
SRNV 1920

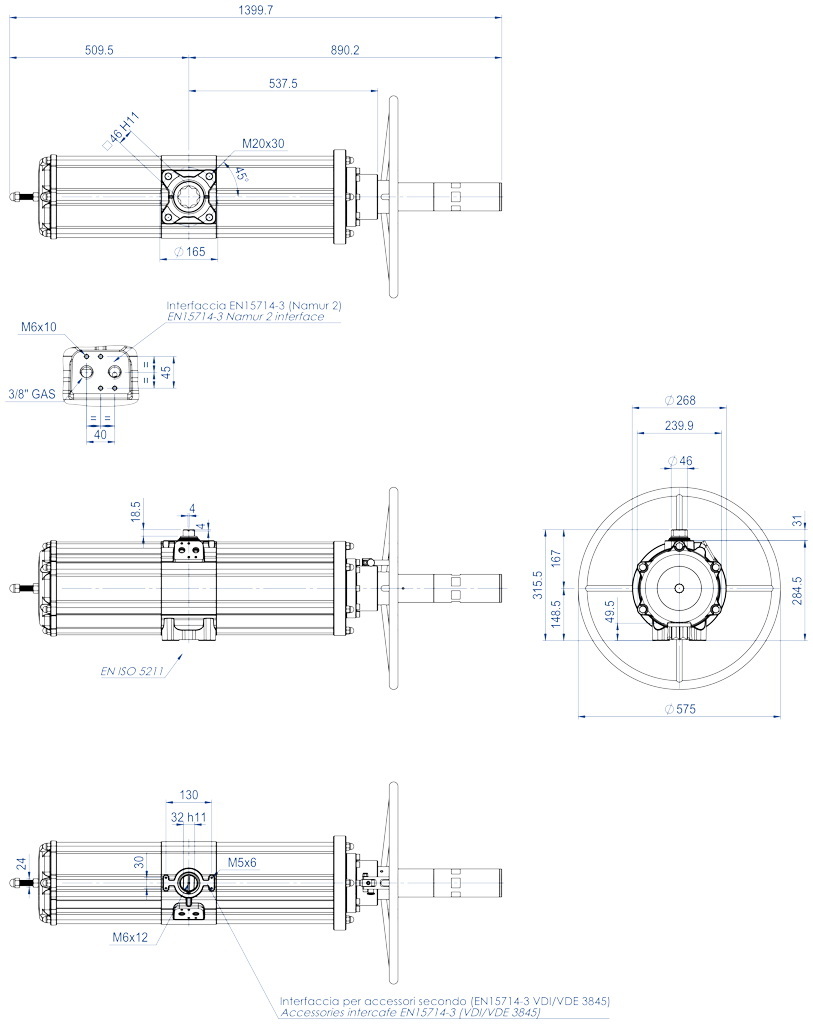

TECHNISCHES DATENBLATT SRNV 1920
Artikelnummer
SRNV1920E1608A
Dichtungssatz
KGGI0230VX
Baugröße
SRNV 1920
ISO
F16
Anzahl der Umdrehungen*
30
Gewicht (kg)
91
Luft (dm3/Zyklus)
12,5
* Theoretische Anzahl der Durchgänge zum Schließen/Öffnen ausgehend von der natürlichen Position.

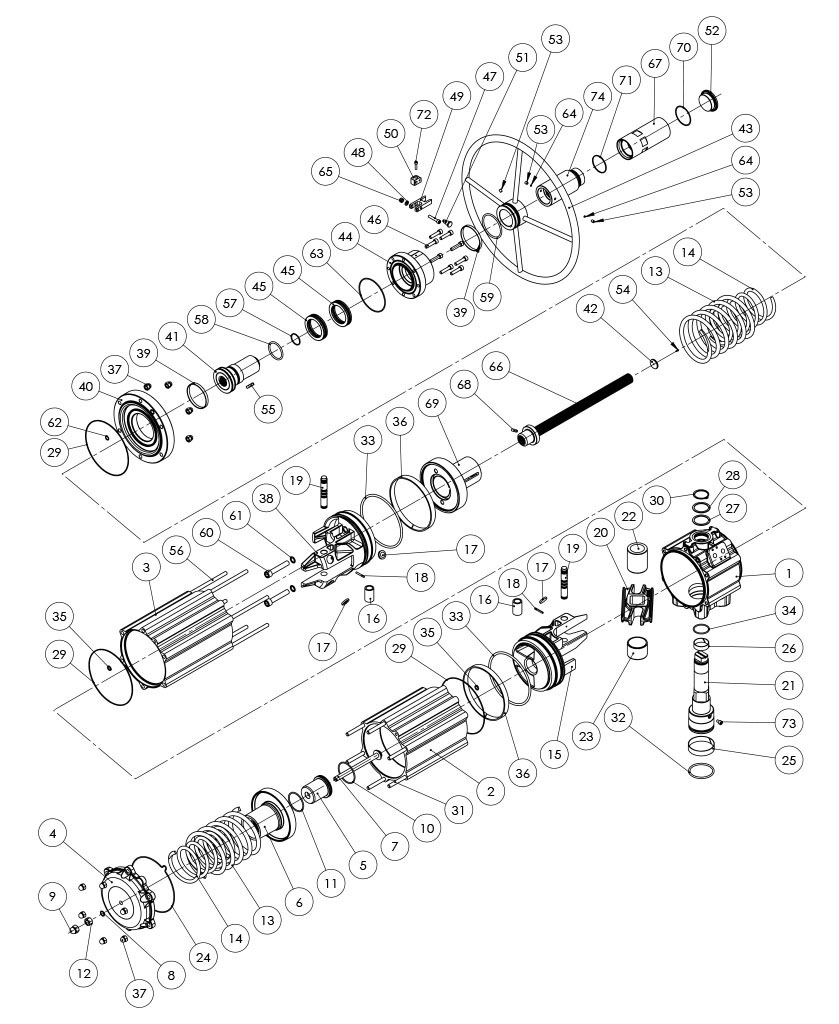

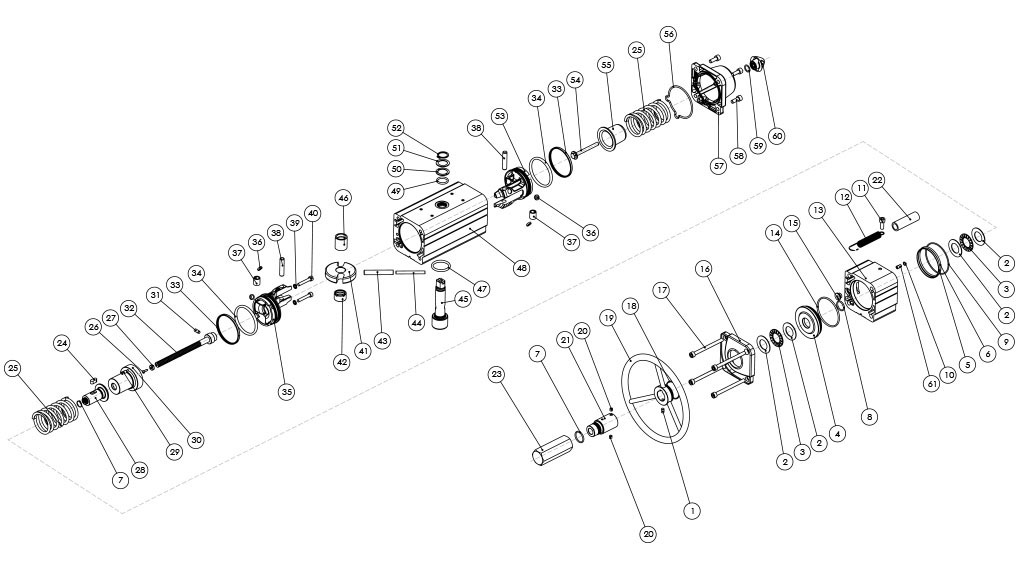

BESTANDTEILE EINFACHWIRKENDER PNEUMATISCHER STELLANTRIEB MIT INTEGRIERTEM HANDRAD - BAUGRÖSSE: BIS SRNV960
