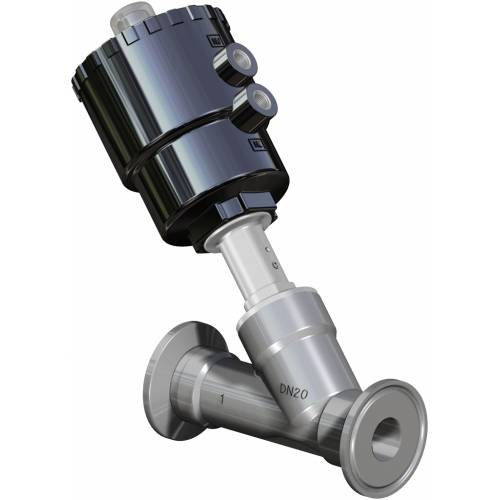

Pneumatische Ventil ARES mit Klemmverbindung 3A

  • eigenschaften
  • abmessungen
  • merkmale
  • zubehör
  • dokumente

ALLGEMEINE EIGENSCHAFTEN:
Werkstoff des Ventilegehäuses: A351-CF3M (316L S.S.).
Ventilanschlüsse Siehe Codierungsschema.
Einfache Montage in jeder Stellung: horizontal, vertikal, schräg.
Erhältlich von DN 15 bis DN 50 in den Ausführungen doppeltwirkend; einfachwirkend: stromlos geschlossen,
stromlos geschlossen Anti-Druckstoß und stromlos offen.
Die Leistungen und Druckdiagramme entsprechen den Standardausführungen, sind jedoch auf PN16 beschränkt
Auf Anfrage: Ausführungen für Vakuum und Sauerstoff
ATEX -Ausführung gemäß 2014/34/EU bei Bestellung anzufordern.

STEUERMEDIUM:
Betriebsmedien: Geschmierte oder trockene Druckluft, Gase und neutrale Flüssigkeiten;
Raumtemperatur: von -10°C bis +60° C

BETRIEBSMEDIUM:
Luft, Wasser, Alkohol, Öle, Treibstoffe, Salzlösungen, Dampf, usw..( jedenfalls vereinbar mit CF3M (316L S.S.) und PTFE)
Betriebsdruck von 0 bis 16 bar (Dampf 180°C von 0 bis 10 bar) abhängig von der gewählten Größe und Ausführung (siehe folgende Seiten).
Temperatur von -10°C bis  +180°C.
Maximale Viskosität 600 cst (mm2/s).

Auf Anfrage Ausführungen nach ISO 2852

Working pressure up to 16 bar (for details see diagrams).

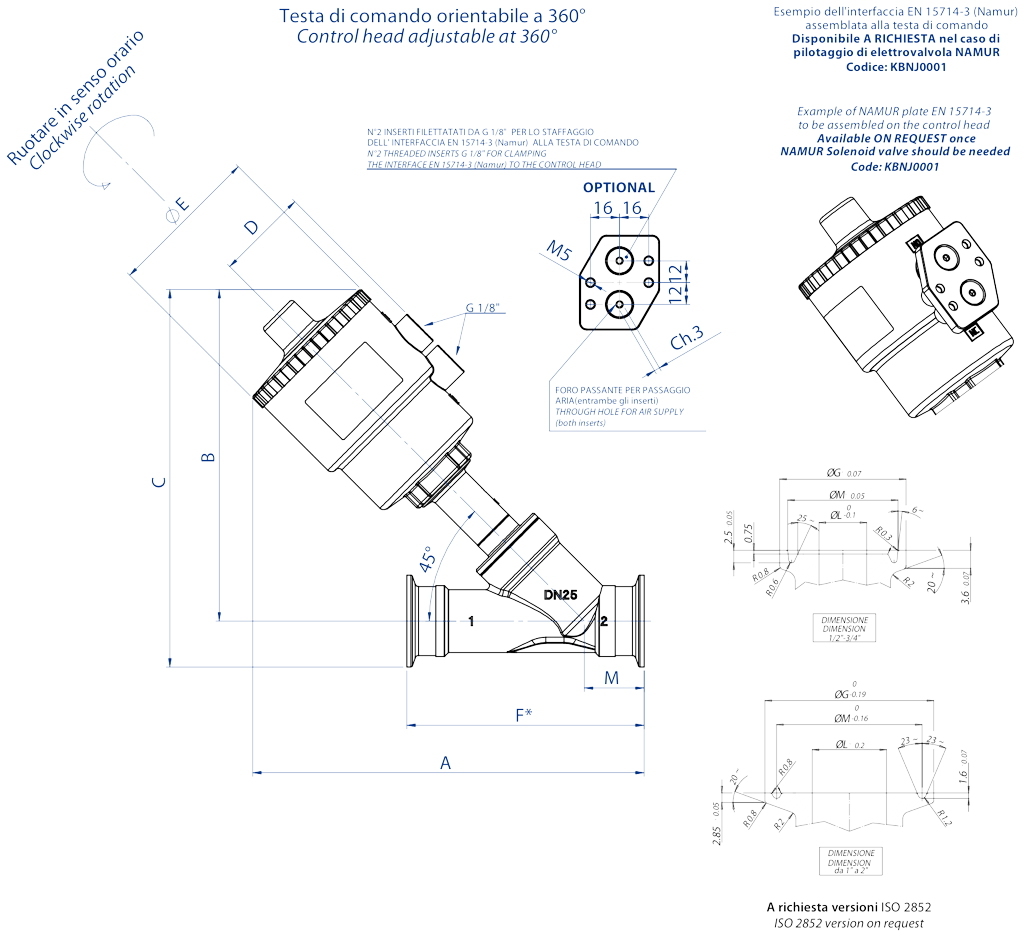

ABMESSUNGEN
KLEMMVERBINDUNG

Steuerkopf
Durchgang
 (mm)
A
B
C
D
øE
F *
øG
øH
øL
M
1/2”
Ø 50
9,5(*)
179
156
168,6
44
70
88,9
25,2
19
9,5
22
3/4”
Ø 50
15
181,5
156
168,6
44
70
101,6
25,2
19
15,8
22
1”
Ø 50
20
189,3
160
185,3
44
70
114,3
50,5
32
22,2
43,5
1”
Ø 63
20
207,3
178
203,3
50,5
84,4
114,3
50,5
23
22,2
43,5
1”1/2
Ø 63
32
214,6
186
211,3
50,5
84,4
139,7
50,5
38
34,9
43,5
1”1/2
Ø 90
32
254,6
226
251,3
66,2
116,4
139,7
50,5
38
34,9
43,5
1”1/2
Ø 110
32
290,6
261
286,3
77,4
140,6
139,7
50,5
38
34,9
43,5
2”
Ø 63
40
224,7
190
222
50,5
84,4
158,8
64
54
47,6
56,5
2”
Ø 90
40
264,7
230
262
66,2
116,4
158,8
64
54
47,6
56,5
2”
Ø 110
40
300,7
266
298
77,4
140,6
158,8
64
54
47,6
56,5
(*) Der Ventildurchgang beträgt 15 mm, die Reduzierung auf 9,5 mm ist auf den Durchgang der Klemmverbindung zurückzuführen.
Die empfohlenen Ausführungen sind fett gedruckt. Weitere Kombinationen auf Anfrage.

VERWENDUNGSMETHODE

Hubbegrenzer
Ermöglicht es, den Öffnungshub des Ventilverschlusses zu begrenzen und so die Durchflussmenge einzustellen. Verfügbar für alle Versionen. Bei den einfachwirkenden, in Ruhestellung geöffneten Versionen kann er auch als manuelle Notsteuerung eingesetzt werden.

Steuerung
 A mm
Artikelnummer
∅ 50 25,5
KLJL0016
∅ 63 21,5
KLJL0018
∅ 90 5,2
KLJL0021
∅ 1105,9
KLJL0023

Nicht mit Ventilkopf Ø 40 erhältlich.

Manuelle Notsteuerung
Ermöglicht das Öffnen des Ventils im Notfall (Mangel an Steuerfluid, Anlagendefekt, fehlendes Steuersignal usw.). Verfügbar für alle NC-Ventile (in Ruhestellung geschlossene Versionen).

Steuerung
mm
Artikelnummer
∅ 50
35,8
KLJA0016
∅ 63
35,8
KLJA0018
∅ 90
29,5
KLJA0021
∅ 110
29,5
KLJA0023

Nicht mit Ventilkopf Ø 40 erhältlich

Elektropilot 3/2-Wege - Magnetventil 3/2-Wege - 5/2-Wege

Steuermagnetventil
3/2-Wege-Elektropilot zur direkten Montage.
Gehäuse und Spule über 360° verstellbar
Standardausführung manuelle Steuerung.
Magnetventil (NAMUR) für die Auswahl zwischen 5/2- und 3/2-Funktion, die durch Montage des entsprechenden Sockels (beide im Lieferumfang enthalten) erfolgt.
Umgebungstemperatur von -10°C bis +50°C

Spannung24 Vac115 Vac230 Vac24 Vdc
ElektropilotEP415024EP415110EP415220EP412024

Spannung24 Vac115 Vac230 Vac24 Vdc
Magnetventil NAMUR*ER8188A2ER8188A4ER8188A5ER8188C2
NAMUR-SchnittstelleKBNJ0001

* Nur mit NAMUR-Schnittstelle zu verwenden

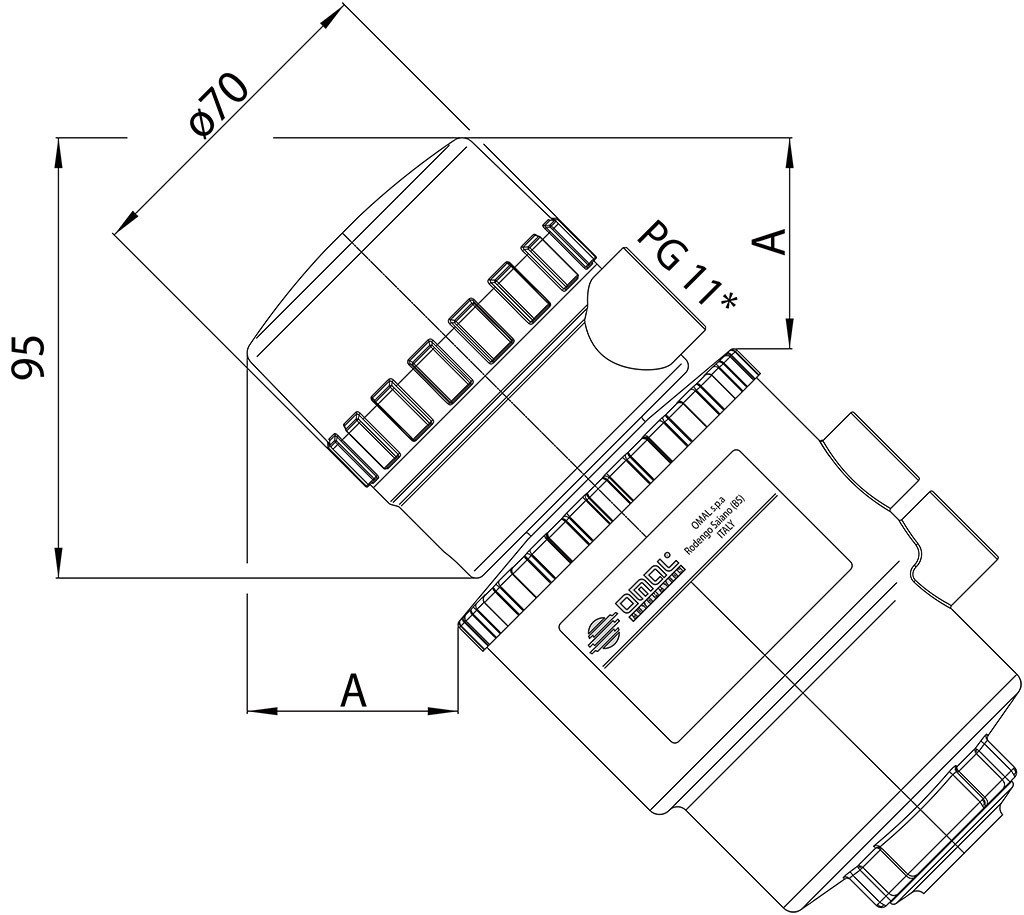

Signalmodul
Das Signalmodul zur Positionskontrolle (offen/geschlossen) mit zwei mechanischen Endschaltern oder induktiven Näherungsschaltern kann auf die gesamte Ventilserie mit Antrieben ∅ 50 - ∅ 63 - ∅ 90 - ∅ 110 montiert werden.
Auf Anfrage sind Klemmen für den Anschluss des Magnetventils und der optischen LED-Anzeigen erhältlich.
Schutzart IP 65
Umgebungstemperatur von -20°C bis +70°C
Kabeldurchführung Nr. 1 PG11
Gehäusematerial aus Polyamid mit transparenter Abdeckung aus Polymethylmethacrylat.

Steuerung
A
mm

∅ 50
52,1
∅ 63
47,5
∅ 90
37,7
∅ 110
29,5

VERFÜGBARE ARTEN VON ENDSCHALTERN

Induktive Endschalter NAMUR EExia
Nennspannung: 8 Vdc
Verbrauch: In Betrieb ≤1 mA; nicht in Betrieb ≥3 mA
Betriebstemperatur: -20°C bis +70°C

Konfiguration Code
1 Endschalter: oben bei offenem Ventil
KSIN9A0xx
1 Endschalter: unten bei geschlossenem Ventil
KSIN9C0xx
2 Endschalter: geöffnetes und geschlossenes Ventil
KSIN920xx

Näherungsschalter
Nennspannung: 10÷30 Vdc
Verbrauch: 15 mA;
Betriebstemperatur: -20°C bis + 70°C

KonfigurationCode
1 Endschalter: oben bei offenem VentilKSI09A0xx
1 Endschalter: unten bei geschlossenem VentilKSI09C0xx
2 Endschalter: geöffnetes und geschlossenes Ventil
KSI0920xx

Mechanische Endschalter
Endschalter oben: Ventil offen
Endschalter unten: Ventil geschlossen
Ladung max.: 5A 250 Vac; 1A 250 Vdc

Konfiguration
Code
2 Endschalter
KSM0C20xx

xx = Ø Steuerkopf
16 = Ø50
18 = Ø63
21 = Ø90
23 = Ø110

 ZERTIFIKATE

PED
