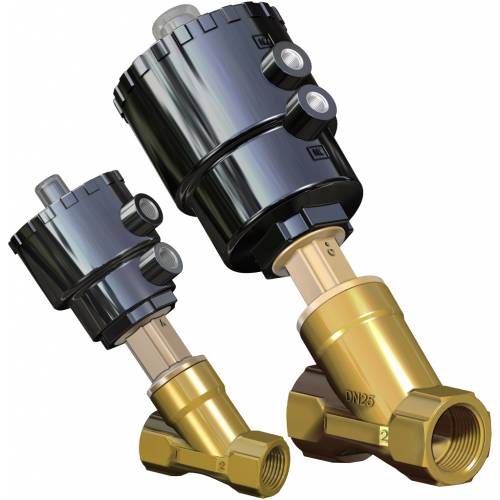

Pneumatische Ventil Zeus

  • vorteile
  • eigenschaften
  • abmessungen
  • werkstoffe
  • diagramme und anlaufmomente
  • merkmale
  • zubehör
  • dokumente

ZEUS

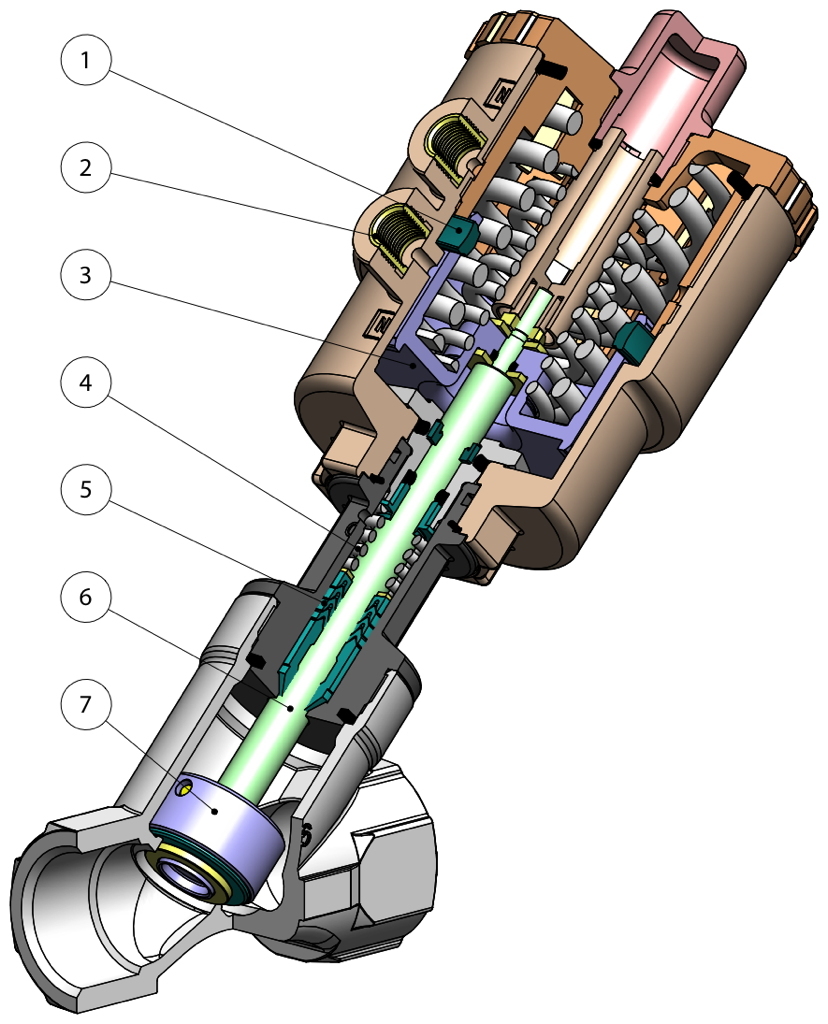

1. Dichtung im Zylinder anstatt am Kolben
Gewährleistet einen längeren Hub des Stellantriebs und des damit verbundenen Verschlusses, was eine größere Strömungsöffnung am Sitz gewährleistet (weniger Strömungsverlust)
Geringerer Dichtungsverschleiß

2. Einsätze des Steuerkopfes aus 303 S.S.
Erhöhen beträchtlich die Korrosionsbeständigkeit durch äußere Einwirkungen

3. Ab DN63 Metallkolben mit chemischer Nickelbeschichtung (10- 15 Mikron)
Geringerer Verschleiß des Kolbens aufgrund der härteren Oberfläche (700-750 HV)

4. Durch Feder vorgespannte Dichtungen
Gleichen Spiel aus, das aufgrund von Verschleiß durch das lineare Gleiten der Welle entsteht und verhindern so Leckagen nach außen
Halten die Chevron-Dichtungen (V-Ring-Dichtpackung) unter Spannung, wodurch Spiel vermieden wird, das durch den Einsatz bei verschiedenen Temperaturen entstehen kann

5. Chevron-Dichtungen (V-Ring-Dichtpackungen), mit vier Dichtungen am unteren Teil der Feder
Garantiert perfekte Dichte auch nach zahlreichen Arbeitszyklen

6. Gewalzte Welle
Geringerer Verschleiß der Dichtungen dank der geringen Rauheit (0,1 Mikron Ra) der Welle, die das Gleiten erleichtert

7. Oszillierender / selbstausrichtender Verschluss
Passt sich perfekt an den Sitz am Ventilgehäuse an und gewährleistet maximale Dichte

ATEX-Zertifikat
Ermöglicht die Installation in explosionsgefährdeten Umgebungen

PED-Zertifikat
Vollständige Übereinstimmung mit den EU-Sicherheitsnormen für Druckgeräte

ALLGEMEINE EIGENSCHAFTEN:
Gewindeanschlüsse nach EN 10226-1 Rp (ex ISO 7/1) für Ventile Ares; ISO 228/1 für Ventile Zeus. Weitere Anschlüsse auf Anfrage.
Einfache Montage in jeder Stellung: horizontal, vertikal, schräg.
Erhältlich von 3/8” bis 2” in den Ausführungen doppeltwirkend, einfachwirkend stromlos geschlossen, oberhalb und unterhalb des Verschlusses, einfachwirkend stromlos offen unterhalb des Verschlusses.
In Einklang mit der EU-Richtlinie 2014/68/EU "PED".
ATEX -Ausführung gemäß 2014/34/EU bei Bestellung anzufordern.

Durch die verschiedenen Antriebe, die verschiedenen Ventilkombinationen sowie die Möglichkeit des Durchgangs von Medien oberhalb und unterhalb des Verschlusses ist eine Vielzahl an Versionen der automatischen Absperrklappe gewährleistet.
In den folgenden Tabellen sind die Standardausführungen mit den wichtigsten Betriebsparametern aufgeführt.
Abhängig von Ventiltyp und Druckänderung ΔP, die zwischen vor und nach dem Ventil gewährleistet werden muss, wird der für den Antrieb notwendige Steuerdruck und damit der entsprechende Code der Absperrklappe ermittelt.
Auf Anfrage: Ausführungen für Vakuum und Sauerstoff.

STEUERMEDIUM:
Betriebsmedien: Geschmierte oder trockene Druckluft, Gase und neutrale Flüssigkeiten;
Raumtemperatur: von -10°C bis +60° C

BETRIEBSMEDIUM:
Luft, Wasser, Alkohol, Öle, Treibstoffe, Salzlösungen, Dampf, usw..( jedenfalls vereinbar mit A 351 CF8M O CuSn5Zn5Pb5-B)

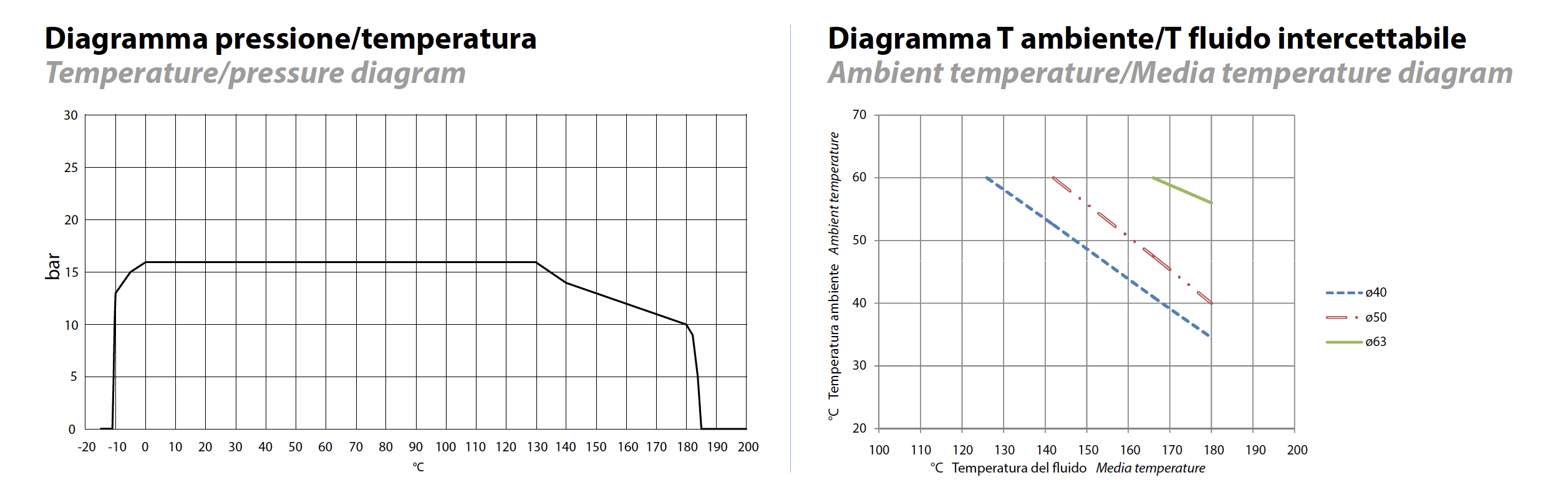

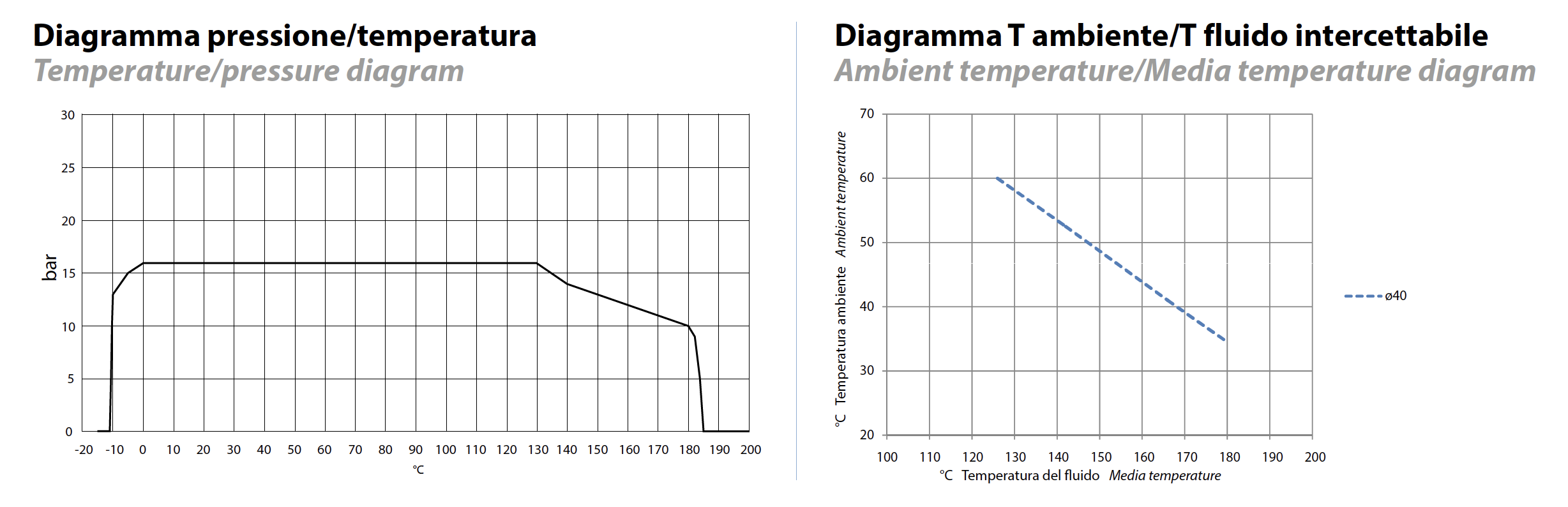

Betriebsdruck von 0 bis 16 / 25 bar (Dampf 180°C von 0 bis 10 bar) abhängig von der gewählten Größe und Ausführung (siehe folgende Seiten).
Temperatur von -10°C bis +180°C.
Maximale Viskosität 600 cst (mm2/s).

ZEUS

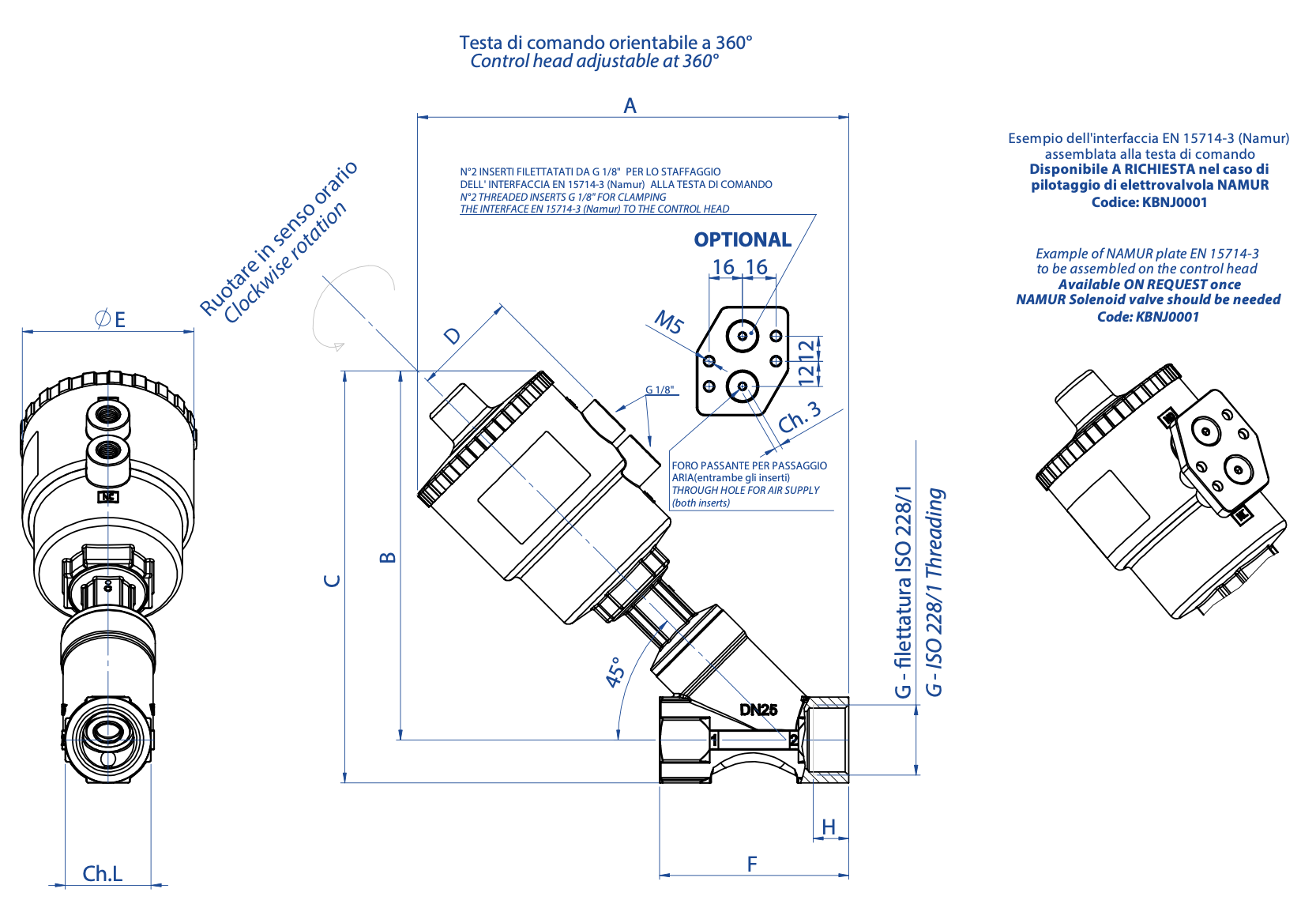

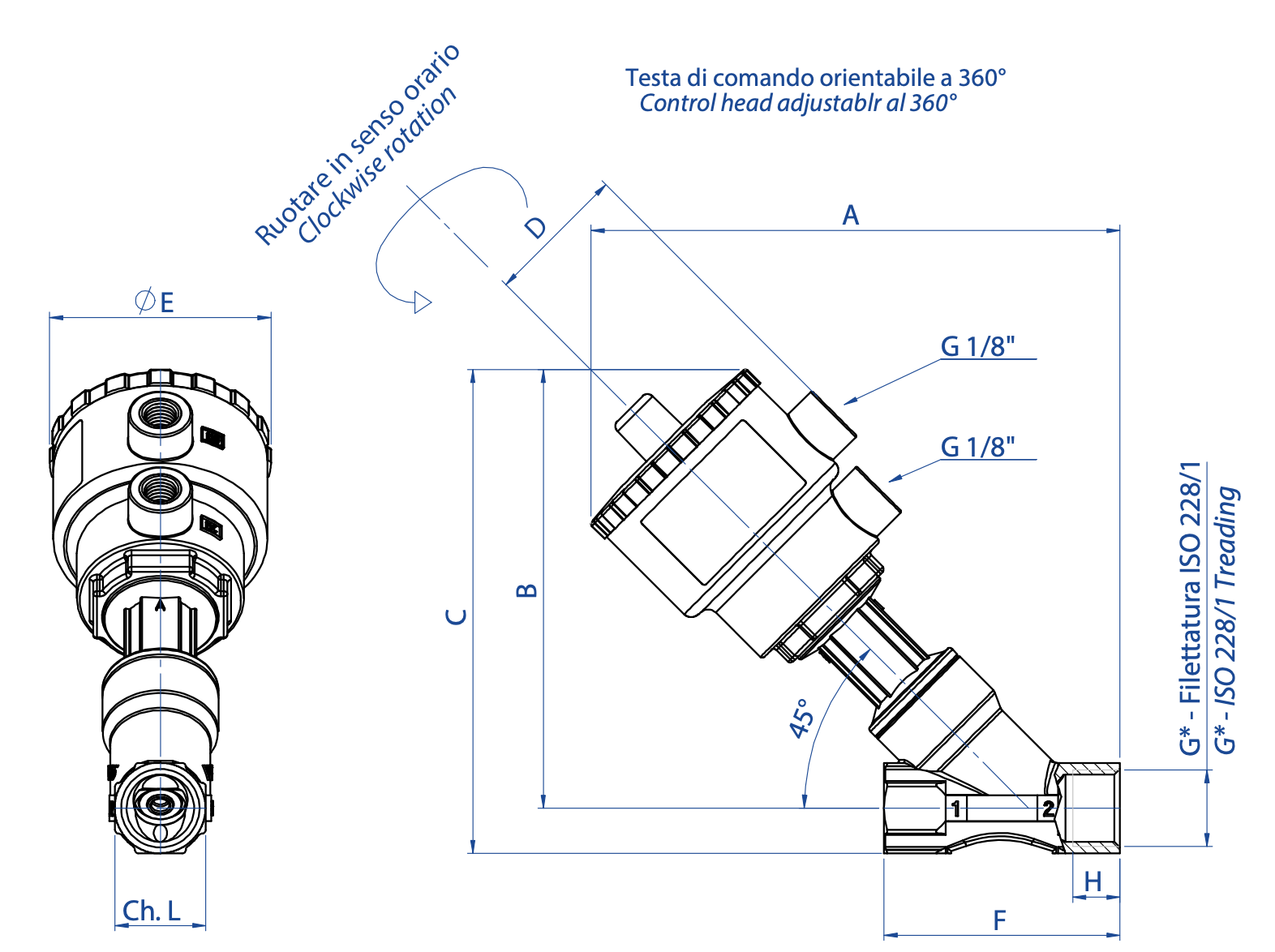

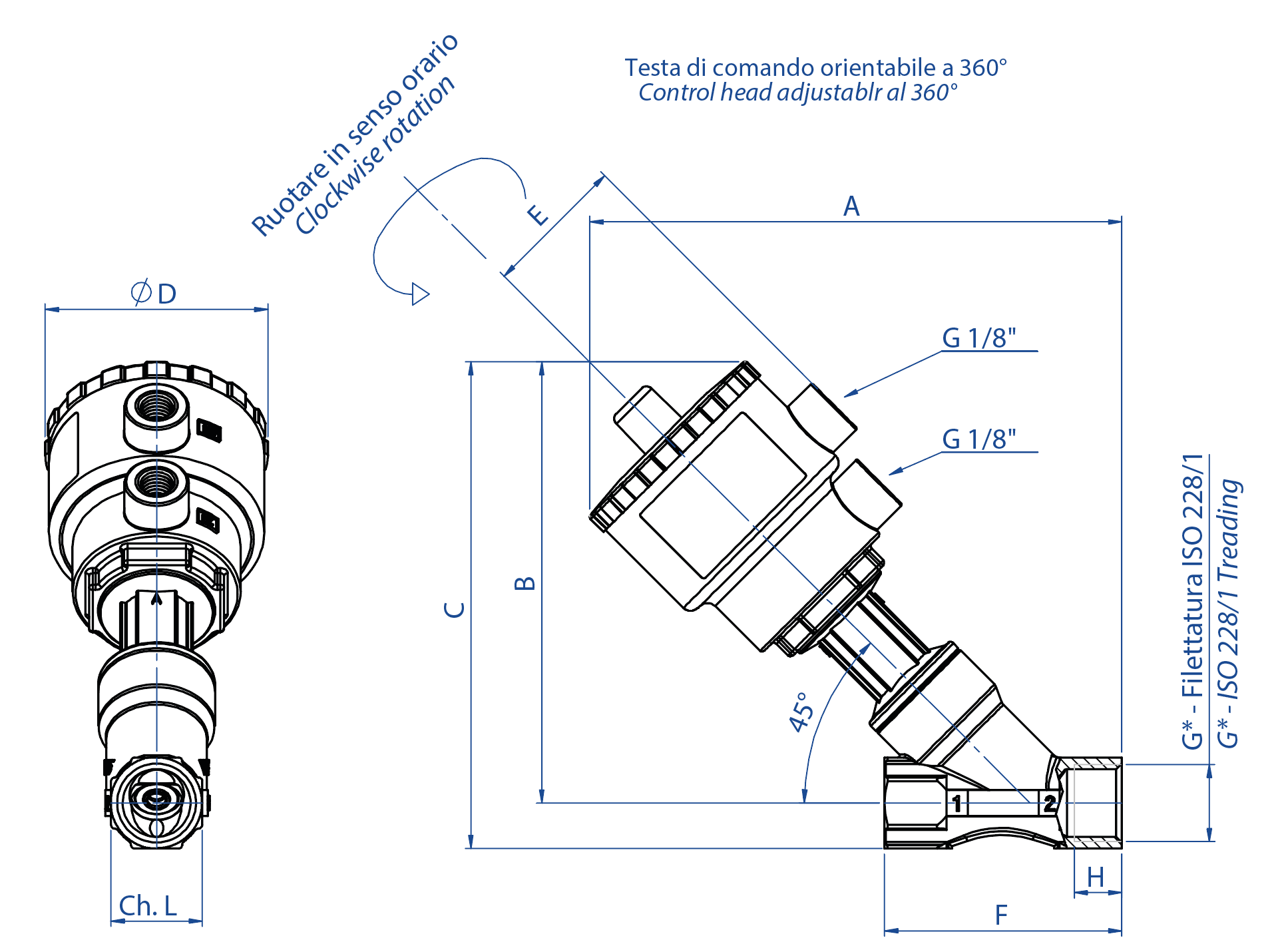

ABMESSUNGEN ZEUS
DN [mm]
G * [Zoll]
StellantriebA
B
C
D
øE
F
ch. L
H
15
3/8”
Ø 50
166
143
156,5
44
70
65
27
12
15
1/2”
Ø 50
166
143
156,5
44
70
65
27
13
20
3/4”
Ø 50
174
148,5
165
44
70
75
33
14,3
20
3/4”
Ø 63
192,5
167
183,5
50,5
84,4
75
33
14,3
25
1”
Ø 50
---
175,5
---
---
---
---
---
17,5
25
1”
Ø 63
206
225
196
50,5
84,4
90
41
17,5
25
1”
Ø 90
254,5
180
245,5
66,2
116,4
90
41
19
32
1 1/4”
Ø 50
---
231
---
---
---
---
---
19
32
1 1/4”
Ø 63
215
235
205
50,5
84,4
110
50
18
32
1 1/4”
Ø 90
267
271
256
66,2
116,4
110
50
18
32
1 1/4”
Ø 110
---
240
---
---
---
---
---
20
40
1 1/2”
Ø 63
---
276
---
---
---
---
---
20
40
1 1/2”
Ø 90
270

264
66,2
116,4
120
58

40
1 1/2”
Ø 110
306

300
77,4
140,6
120
58

50
2”
Ø 63
---

---
---
---
---
---

50
2”
Ø 90
280

275
66,2
116,4
150
70

50
2”
Ø 110
316

311
77,4
140,6
150
70

* Ausführung mit NPT-Gewinde auf Anfrage erhältlich


ZEUS KOPF Ø40

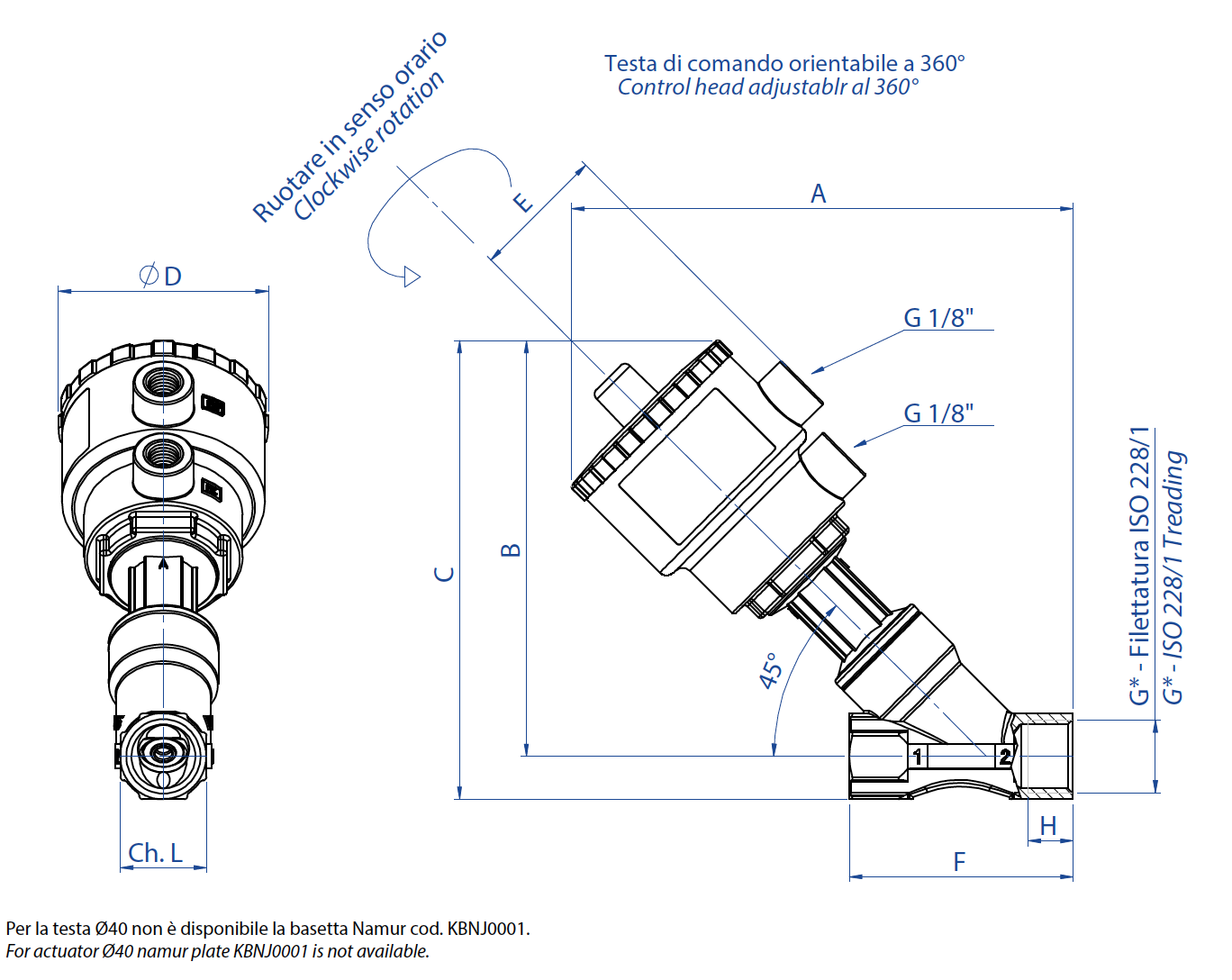

ZEUS KOPF Ø40 ABMESSUNGEN

Ausführung in Bronze
DN
[mm]
G* [Zoll]
Stellantrieb
A
B
C
H
39
ø61
F
ch. L
15
3/8”
Ø 40*
144
120,5
134
12
39
61
65
27
15
1/2”
Ø 40*
144
120,5
134
13
39
61
65
27
20
3/4”
Ø 40*
151
127,5
142,5
14,3
39
61
75
33
* Ausführung mit NPT-Gewinde auf Anfrage erhältlich

ZEUS

Nr

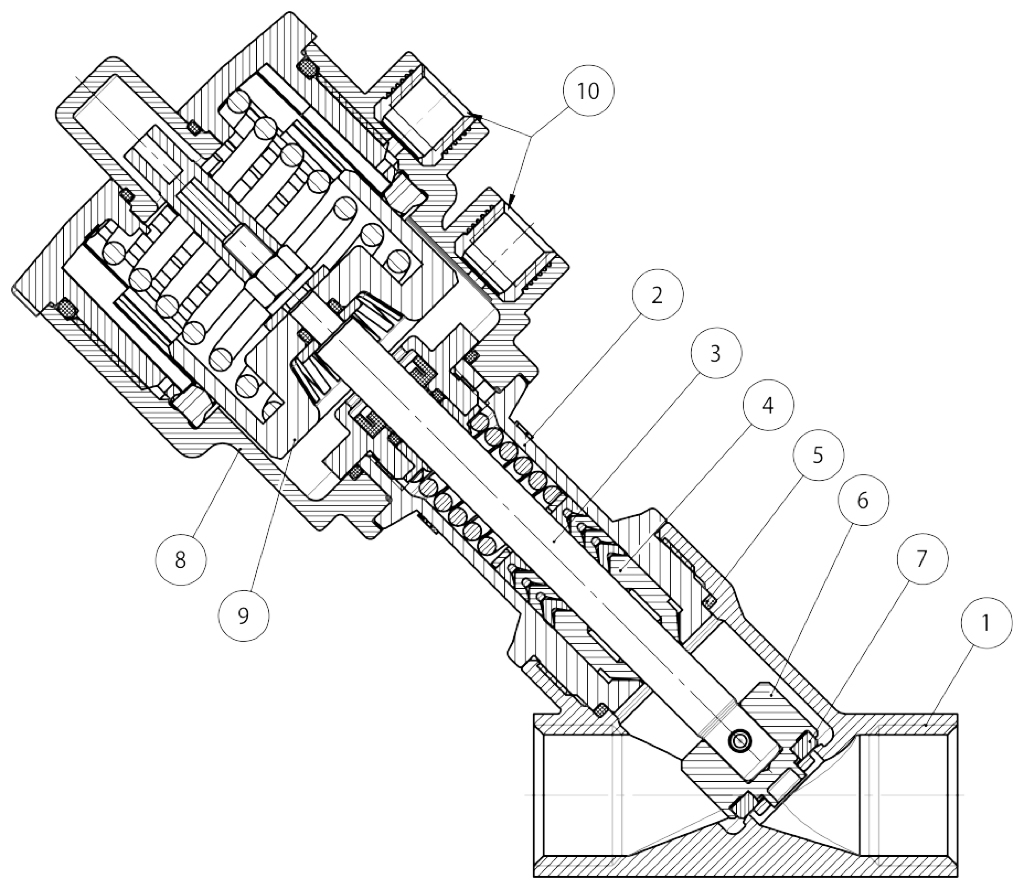

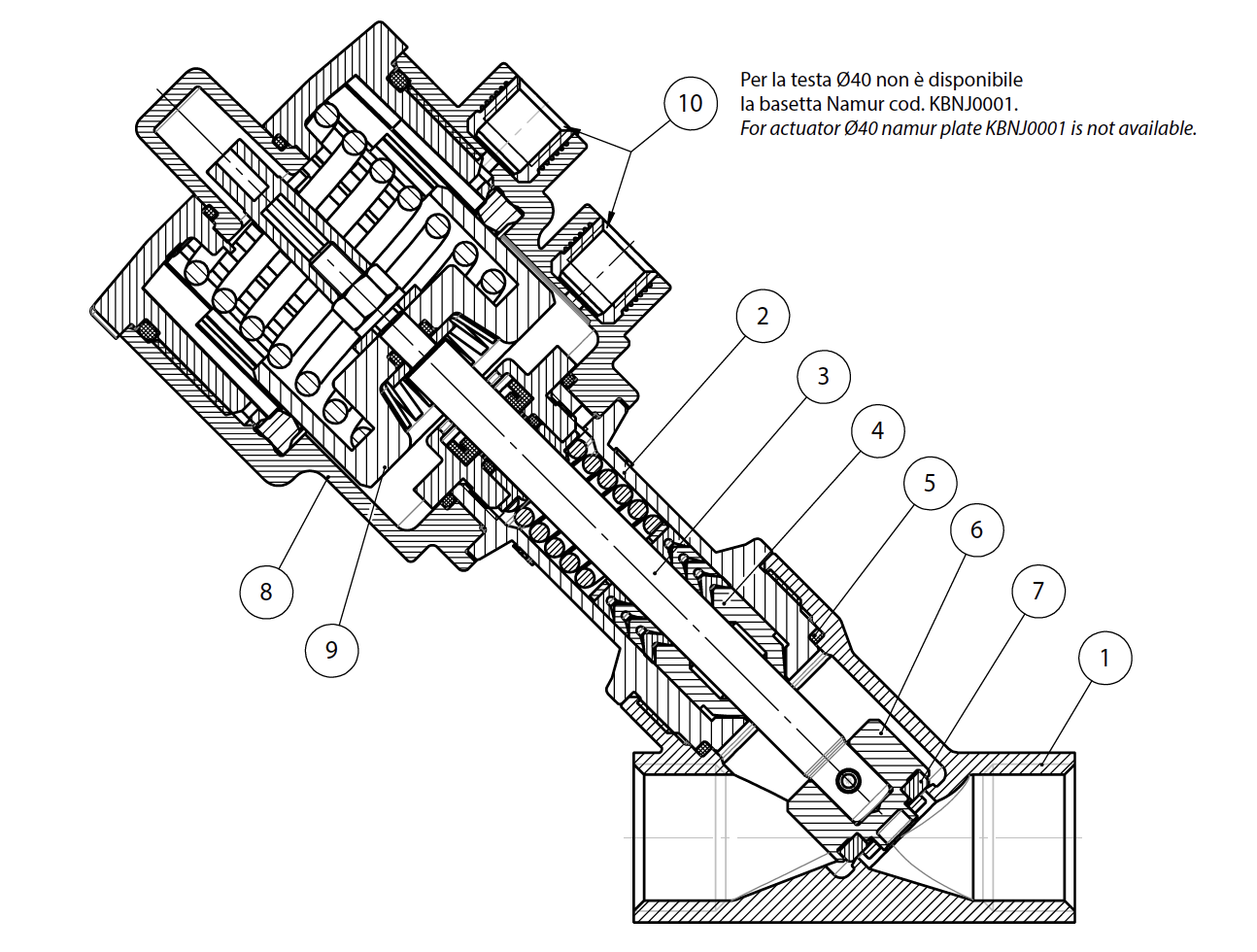

ZEUS WERKSTOFFE
1
Ventilgehäuse
Bronze CuSn5Zn5Pb5-B
2
Stopfbuchse
Messing EN 12165 CW617N
3
Spindel
316L S.S.
4*
Spindeldichtung
PTFE-CF
5*
Gehäusedichtung
GRAPHIT
6
Verschluss
316L S.S.
7
Verschlussdichtung
PTFE
8
Steuerkopf
Poliammide PA 66 + GF 30%
9
Kolben
Messing Chemisch Nickel (PBT + GF 20% kopf ø50)
10
Steuereinsätze
303 S.S.
* Für Anwendungen mit hohem Reinheitsgrad sind PTFE-Spindeldichtungen und Peek-Gehäusedichtungen erhältlich

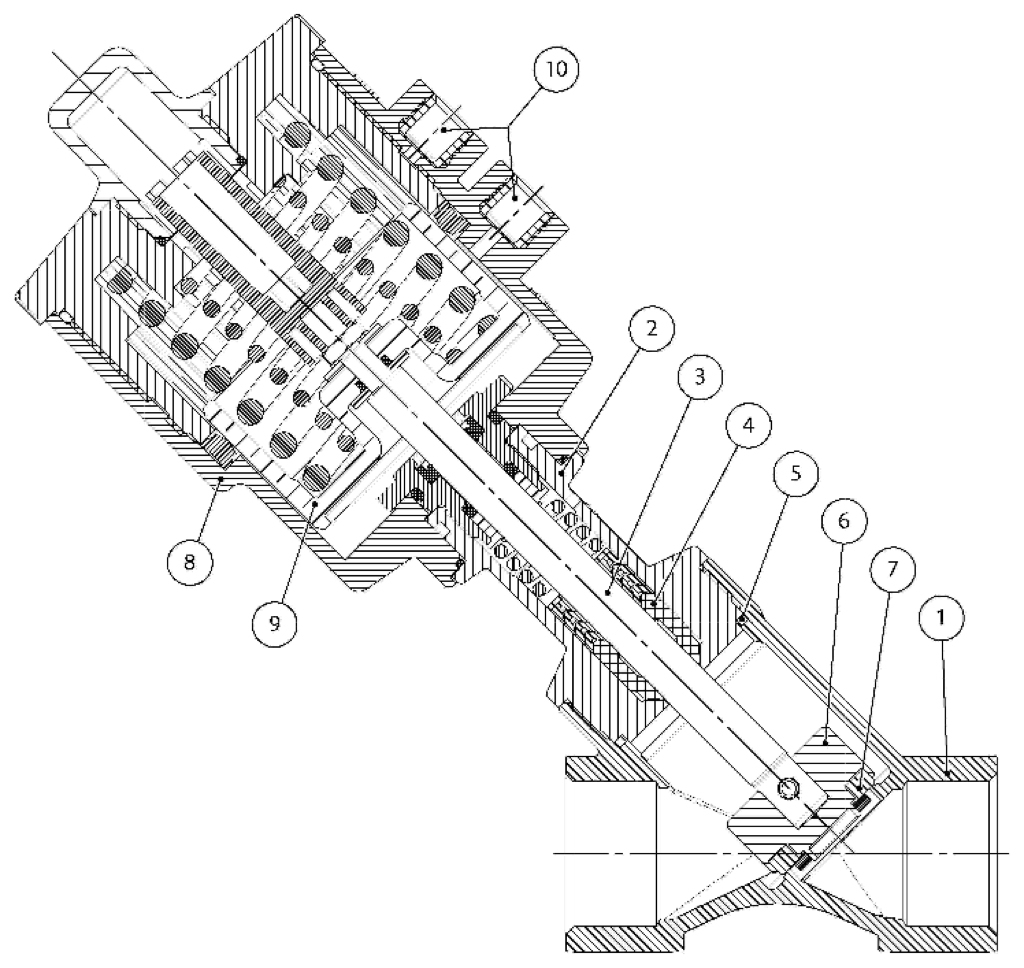

ZEUS KOPF Ø40

Nr
ZEUS KOPF Ø40 WERKSTOFFE
1
Ventilgehäuse
Bronze CuSn5Zn5Pb5-B
2
Stopfbuchse
Messing EN 12165 CW617N
3
Spindel
316L S.S.
4*
Spindeldichtung
PTFE-CF
5*
Gehäusedichtung
GRAPHIT
6
Verschluss
316L S.S.
7
Verschlussdichtung
PTFE
8
Steuerkopf
Poliammide PA 66 + GF 30%
9
Kolben
PBT + GF 20%
10
Steuereinsätze
303 S.S.
* Für Anwendungen mit hohem Reinheitsgrad sind PTFE-Spindeldichtungen und Peek-Gehäusedichtungen erhältlich

ZEUS

ZEUS KOPF Ø40

VERWENDUNGSMETHODE

Hubbegrenzer
Ermöglicht es, den Öffnungshub des Ventilverschlusses zu begrenzen und so die Durchflussmenge einzustellen. Verfügbar für alle Versionen. Bei den einfachwirkenden, in Ruhestellung geöffneten Versionen kann er auch als manuelle Notsteuerung eingesetzt werden.

Steuerung
 A mm
Artikelnummer
∅ 50 25,5
KLJL0016
∅ 63 21,5
KLJL0018
∅ 90 5,2
KLJL0021
∅ 1105,9
KLJL0023

Nicht mit Ventilkopf Ø 40 erhältlich.

Manuelle Notsteuerung
Ermöglicht das Öffnen des Ventils im Notfall (Mangel an Steuerfluid, Anlagendefekt, fehlendes Steuersignal usw.). Verfügbar für alle NC-Ventile (in Ruhestellung geschlossene Versionen).

Steuerung
mm
Artikelnummer
∅ 50
35,8
KLJA0016
∅ 63
35,8
KLJA0018
∅ 90
29,5
KLJA0021
∅ 110
29,5
KLJA0023

Nicht mit Ventilkopf Ø 40 erhältlich

Elektropilot 3/2-Wege - Magnetventil 3/2-Wege - 5/2-Wege

Steuermagnetventil
3/2-Wege-Elektropilot zur direkten Montage.
Gehäuse und Spule über 360° verstellbar
Standardausführung manuelle Steuerung.
Magnetventil (NAMUR), geeignet für die Auswahl zwischen den Funktionen 5/2-Wege und 3/2-Wege, und zwar durch Drehen der Anschlussplatte des Magnetventils um 180°.
Standardausführung manuelle Steuerung.
Umgebungstemperatur von -10°C bis +50°C

Spannung24 Vac115 Vac230 Vac12 Vdc24 Vdc
ElektropilotEP415024EP415110EP415220EP412010EP412024

Spannung24 Vac115 Vac230 Vac12 Vdc24 Vdc
Magnetventil NAMUR*ER8188A2ER8188A4ER8188A5ER8188C1ER8188C2
NAMUR-SchnittstelleKBNJ0001

* Nur mit NAMUR-Schnittstelle zu verwenden

Signalmodul
Das Signalmodul zur Positionskontrolle (offen/geschlossen) mit zwei mechanischen Endschaltern oder induktiven Näherungsschaltern kann auf die gesamte Ventilserie mit Antrieben ∅ 50 - ∅ 63 - ∅ 90 - ∅ 110 montiert werden.
Auf Anfrage sind Klemmen für den Anschluss des Magnetventils und der optischen LED-Anzeigen erhältlich.
Schutzart IP 65
Umgebungstemperatur von -20°C bis +70°C
Kabeldurchführung Nr. 1 PG11
Gehäusematerial aus Polyamid mit transparenter Abdeckung aus Polymethylmethacrylat.

Steuerung
A
mm

∅ 50
52,1
∅ 63
47,5
∅ 90
37,7
∅ 110
29,5

VERFÜGBARE ARTEN VON ENDSCHALTERN

Induktive Endschalter NAMUR EExia
Nennspannung: 8 Vdc
Verbrauch: In Betrieb ≤1 mA; nicht in Betrieb ≥3 mA
Betriebstemperatur: -20°C bis +70°C

Konfiguration Code
1 Endschalter: oben bei offenem Ventil
KSIN9A0xx
1 Endschalter: unten bei geschlossenem Ventil
KSIN9C0xx
2 Endschalter: geöffnetes und geschlossenes Ventil
KSIN920xx

Näherungsschalter
Nennspannung: 10÷30 Vdc
Verbrauch: 15 mA;
Betriebstemperatur: -20°C bis + 70°C

KonfigurationCode
1 Endschalter: oben bei offenem VentilKSI09A0xx
1 Endschalter: unten bei geschlossenem VentilKSI09C0xx
2 Endschalter: geöffnetes und geschlossenes Ventil
KSI0920xx

Mechanische Endschalter
Endschalter oben: Ventil offen
Endschalter unten: Ventil geschlossen
Ladung max.: 5A 250 Vac; 1A 250 Vdc

Konfiguration
Code
2 Endschalter
KSM0C20xx

xx = Ø Steuerkopf
16 = Ø50
18 = Ø63
21 = Ø90
23 = Ø110

KONFIGURIEREN BETÄTIGUNG
