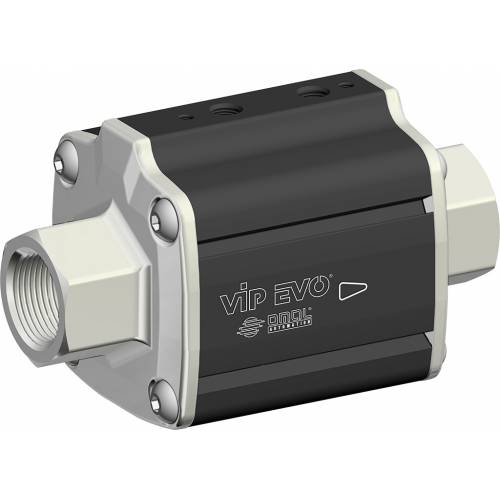

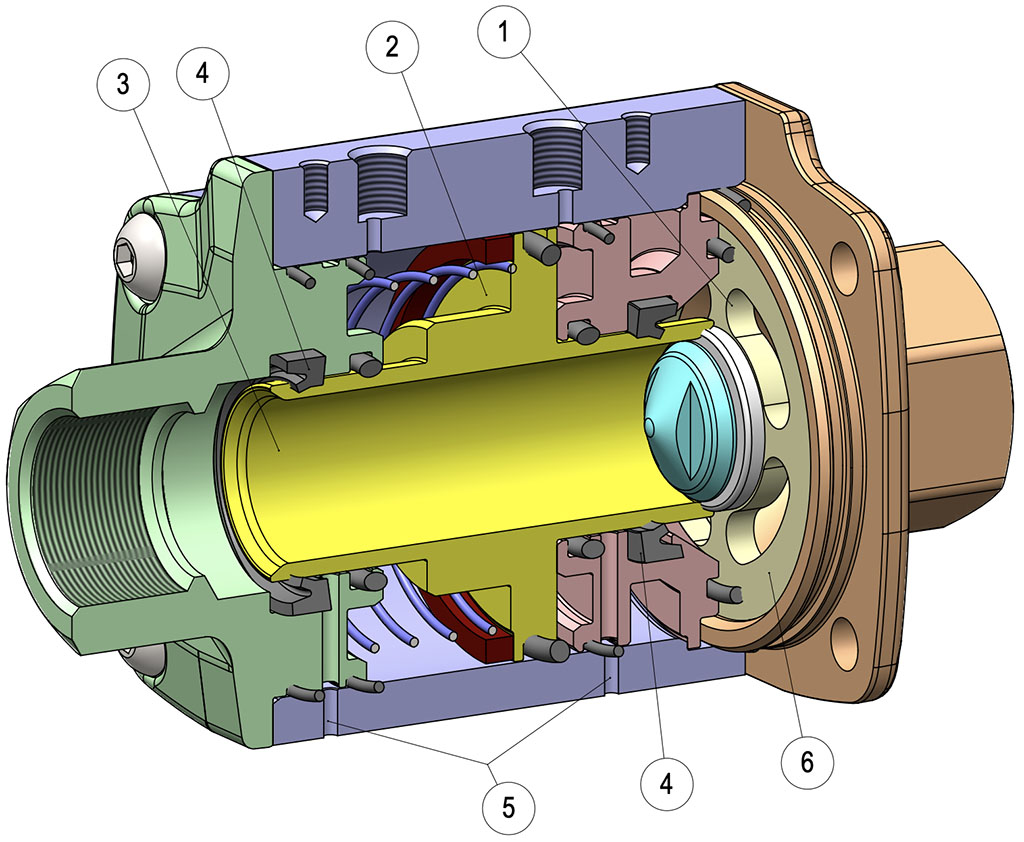

1. Die interne Geometrie wurde entwickelt, um Druckverluste zu minimieren.
Es wurde eine strömungsdynamische Studie des inneren Durchgangs durchgeführt, um den Durchflusskoeffizienten zu maximieren.
2. Stellantrieb und Ventil in einem Produkt integriert.
Geringerer Platzbedarf als bei einem Ventil mit Stellantrieb.
3. Kolben mit chemischer Vernickelung (20-25 Mikron).
Höherer Schutz gegen korrodierende Medien.
Geringerer Verschleiß der Dichtungen durch erhöhte Oberflächenhärte (400-550 HV).
4. Lippendichtungen.
Geringerer Verschleiß der Dichtung als bei einem O-Ring.
5. Löcher zur Kontrolle von Austritten aus den Lippendichtungen.
Die Löcher ermöglichen die Kontrolle etwaiger Austritte aus den Lippendichungen, damit das Betriebsmedium nicht in die Luftzufuhranlage gelangen kann.
6. Halterung Dichtungssitz.
Sitzhalterung aus Edelstahl 316L für maximale chemische Kompatibilität.
Verschiedene Dichtungen.
Maximale Kompatibilität mit verschiedenen Arten von Betriebsmedien je nach montierter Dichtung (EPDM, NBR, FKM).
Sitze für die Montage integrierter Sensoren.
Die Ventilstellungssensoren können beidseitig montiert werden, um den Platzbedarf zu optimieren.
Keine externen beweglichen Teilen.
Keine Verletzungsgefahr durch bewegliche Elemente.
Einfache Installation in jeder Position.
Garantierte lange Lebensdauer.
Hält bei geringeren Wartungskosten bis zu 10 Mal länger als ein Kugelhahn.
Der gesamte Produktionsprozess wird im Werk von OMAL ausgeführt.
Maximale Kontrolle in allen Bearbeitungsphasen.
Geringerer Luftverbrauch.
Lufteinsparungen von mindestens 70 % im Vergleich zu einem Ventil, das mit einem einfachwirkenden Stellantrieb betätigt wird, was zu einer geringeren Arbeitslast des Kompressors führt oder die Anwendung eines kleineren Kompressor ermöglicht.
ATEX-Zertifikat.
Ermöglicht die Installation in explosionsgefährdeten Umgebungen.
PED-Zertifikat.
Vollständige Übereinstimmung mit den EU-Sicherheitsnormen für Druckgeräte.
Zertifiziert bis zu SIL 3.
Hohes funktionales Sicherheitsniveau.
ALLGEMEINE EIGENSCHAFTEN:
• Erhältlich in den Ausführungen DOPPELTWIRKEND „DA“ und EINFACHWIRKEND „SR“ (normal offen und normal geschlossen) mit Größen von 3/8" bis 2“.
• Einwegausführung.
• MAX DRUCK 40 bar (580 Psi) in der angegebenen Richtung.
• Anschlüsse mit GAS-Gewinde gemäß EN 10226-1 Rp (ex ISO 7/1) - DIN 2999; NPT.
• Gewindeanschlüsse für das Steuermedium (NAMUR auf Anfrage mit Anschlussplatte).

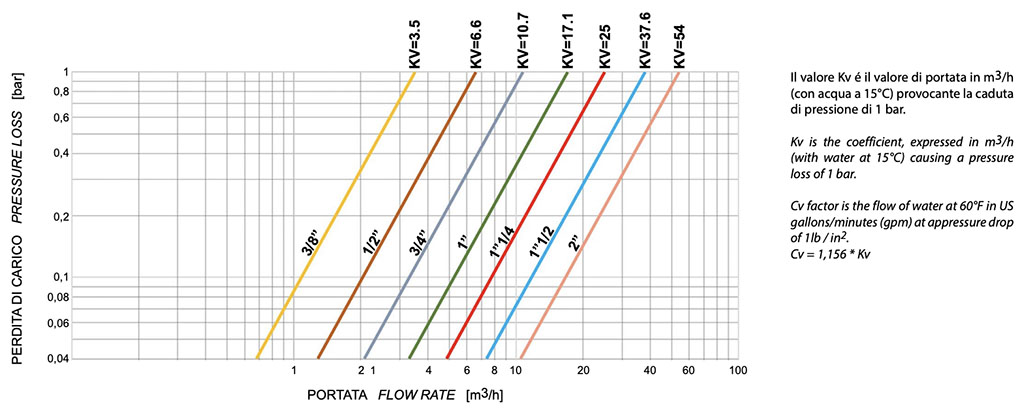

• Durch die Optimierung der inneren Strömungsverhältnisse konnten die Strömungsverluste auf ein Minimum verringert werden.
• Einsatzmöglichkeit in jeder Einbaulage (horizontal, vertikal und schräg).
• Hauptdichtung PTFE + GLAS.
• Lippendichtungen und O-Ringe:
- NBR: verträglich mit Luft, Gas, Ölen, Wasser, usw.
- FKM: Optimale Verträglichkeit mit den meisten Medien. Von Einsatz mit Dampf wird abgeraten.
- EPDM: Optimale Verträglichkeit mit heißem Wasser. Nicht kompatibel mit Mineralstoffen (Öle, Fette usw.).
• Durch den Einsatz von induktiven Endschaltern mit externem Magnetkontakt kann die Öffnung und Schließung des Ventils signalisiert werden (auf Anfrage erhältlich). Nach vorhergehendem Kauf der Version VIP EVO mit internem Magneten, bei der Bestellung anzugeben.
• Leckrate-Klasse VI gemäß IEC 60534-4 (ANSI-FCI 70-2, Klasse VI).
• In Einklang mit der Richtlinie 2014/68/EU „PED“.
• ATEX-Ausführung gemäß der Richtlinie 2014/34/EU bei der Bestellung anfordern.
- Vakuumdichtigkeit: Leckrate <5 10-5 mbar-l/s (Wert kleiner als 2 g Luft bei Raumtemperatur pro Jahr).
STEUERMEDIUM:
• Gefilterte Druckluft, nicht unbedingt geölt; gemäß UNI EN 15714-3:2009.
• Bei Schmierung das für die vorhandenen Dichtungen geeignete Öl verwenden.

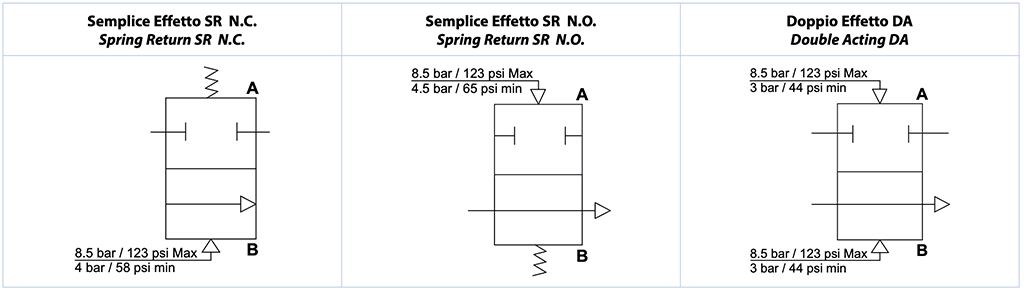

• Steuerdruck:
- Doppeltwirkend: min. 3 bar (44 Psi); max. 8,5 bar (123 Psi).
- Einfachwirkend NC: min. 4 bar (58 Psi); max. 8,5 bar (123 Psi).
- Einfachwirkend NO: min. 4,5 bar (65 Psi); max. 8,5 bar (123 Psi).
BETRIEBSMEDIUM:

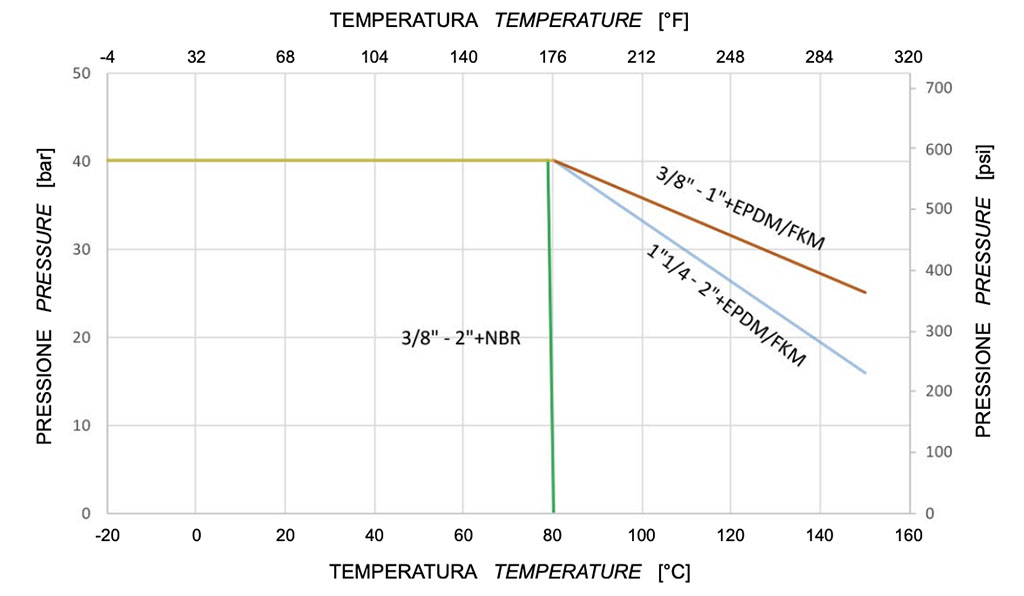

• Druck: max. 40 bar (580 Psi), siehe Diagramm.
• Temperatur:
- NBR (also version with magnet): from -20°C (-4°F) a +80°C (176°F)
- EPDM and FKM without magnet: from -20°C (-4°F) a +150°C (302°F)
- EPDM and FKM with magnet: from -20°C (-4°F) a +90°C (194°F)

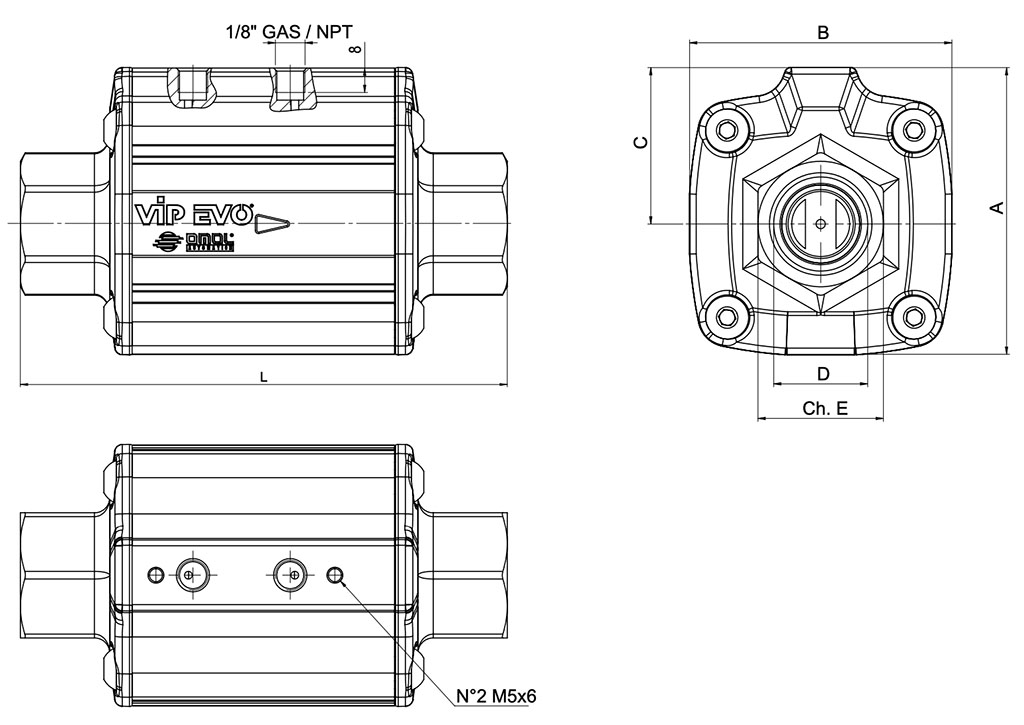

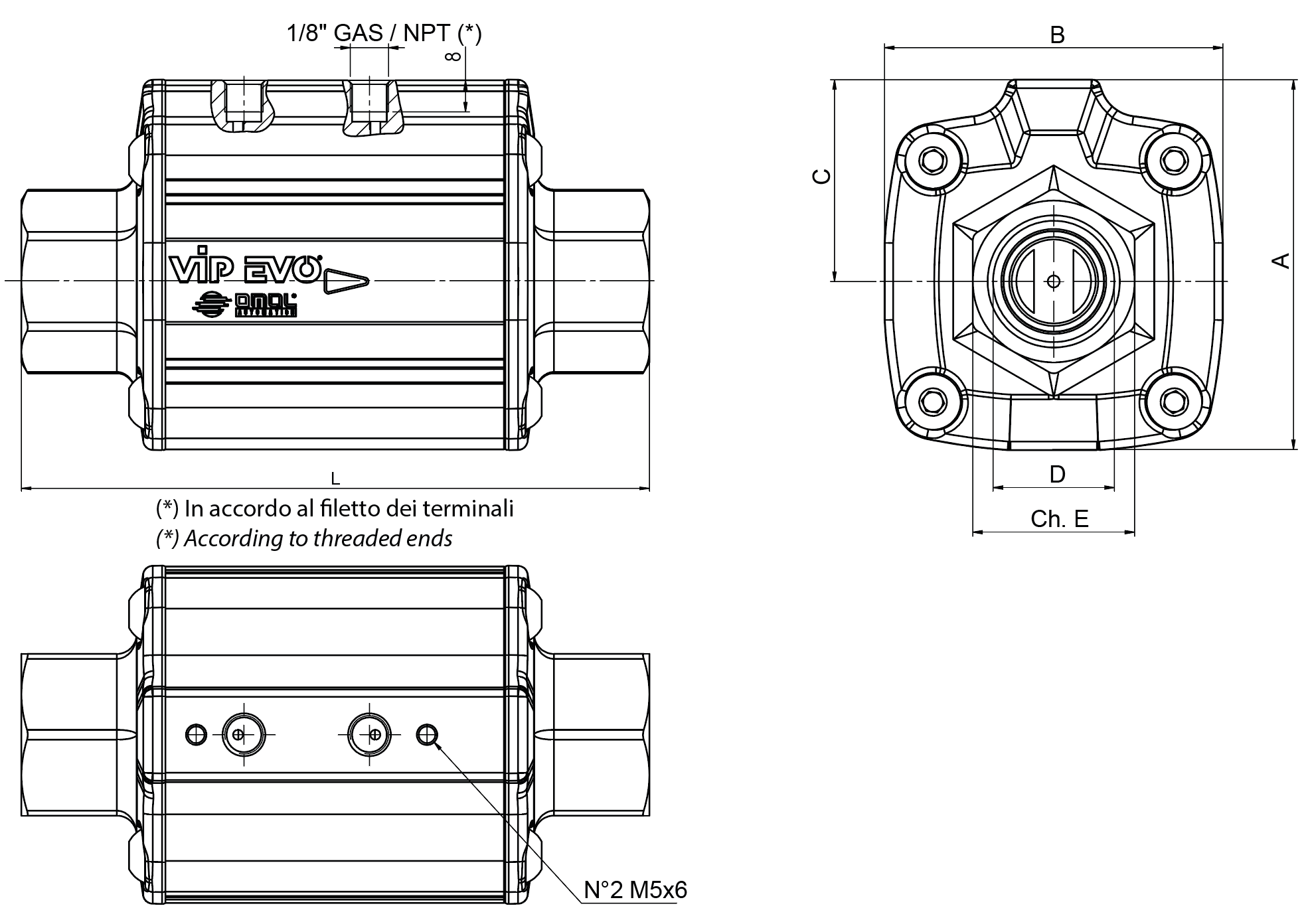

ABMESSUNGEN [metrisch] | ||||||||
DN Nenndurchmesser | mm | 10 | 15 | 20 | 25 | 32 | 40 | 50 |
D Gewinde | GAS / NPT 3 | 3/8” | 1/2” | 3/4” | 1” | 1”1/4 | 1”1/2 | 2” |
Durchgang | mm | 10,5 | 16 | 20,8 | 26,6 | 33,5 | 41 | 51 |
A | mm | 63 | 73,5 | 85,5 | 94 | 110 | 123,5 | 134 |
B | mm | 56 | 66 | 78,5 | 86 | 103 | 115,5 | 123,5 |
L | mm | 120 | 134,5 | 154 | 159 | 185 | 211 | 228 |
ch. E | mm | 22 | 27 | 34 | 41 | 50 | 60 | 70 |
C | mm | 35,5 | 40,5 | 47 | 51 | 60 | 66 | 72,5 |
Doppeltwirkend „DA“ - Luftvolumen | dm3/Zyklus | 0,024 | 0,039 | 0,074 | 0,082 | 0,15 | 0,22 | 0,25 |
Einfachwirkend „SR“ - Luftvolumen | dm3/Zyklus | 0,011 | 0,021 | 0,034 | 0,037 | 0,07 | 0,10 | 0,13 |
Doppeltwirkend „DA“ - Gewicht | Kg | 1,1 | 1,7 | 2,5 | 3 | 4,7 | 7,2 | 8 |
Einfachwirkend „SR“ - Gewicht | Kg | 1,15 | 1,8 | 2,6 | 3,1 | 4,9 | 7,5 | 8,3 |
Betätigungszeiten | ms | 25/40 | 30/55 | 40/60 | 45/70 | 50/80 | 70/120 | 100/160 |
ABMESSUNGEN [angloamerikanisch] | ||||||||
D Gewinde | GAS / NPT | 3/8” | 1/2” | 3/4” | 1” | 1”1/4 | 1”1/2 | 2” |
Durchgang | Zoll | 0,41 | 0,63 | 0,82 | 1,05 | 1,32 | 1,61 | 2,01 |
A | Zoll | 2,48 | 2,89 | 3,37 | 3,70 | 4,33 | 4,86 | 5,28 |
B | Zoll | 2,20 | 2,60 | 3,09 | 3,39 | 4,06 | 4,55 | 4,86 |
L | Zoll | 4,72 | 5,30 | 6,06 | 6,26 | 7,28 | 8,31 | 8,98 |
ch. E | Zoll | 0,87 | 1,06 | 1,34 | 1,61 | 1,97 | 2,36 | 2,76 |
C | Zoll | 1,40 | 1,59 | 1,85 | 2,01 | 2,36 | 2,60 | 2,85 |
Doppeltwirkend „DA“ - Luftvolumen | Zoll3/Zyklus | 1,46 | 2,38 | 4,52 | 5,00 | 9,15 | 13,43 | 15,26 |
Einfachwirkend „SR“ - Luftvolumen | Zoll3/Zyklus | 0,67 | 1,28 | 2,07 | 2,26 | 4,27 | 6,10 | 7,93 |
Doppeltwirkend „DA“ - Gewicht | Pfund | 2,43 | 3,75 | 5,51 | 6,61 | 10,36 | 15,87 | 17,64 |
Einfachwirkend „SR“ - Gewicht | Pfund | 2,54 | 3,97 | 5,73 | 6,83 | 10,80 | 16,53 | 18,30 |
Betätigungszeiten | ms | 25/40 | 30/55 | 40/60 | 45/70 | 50/80 | 70/120 | 100/160 |

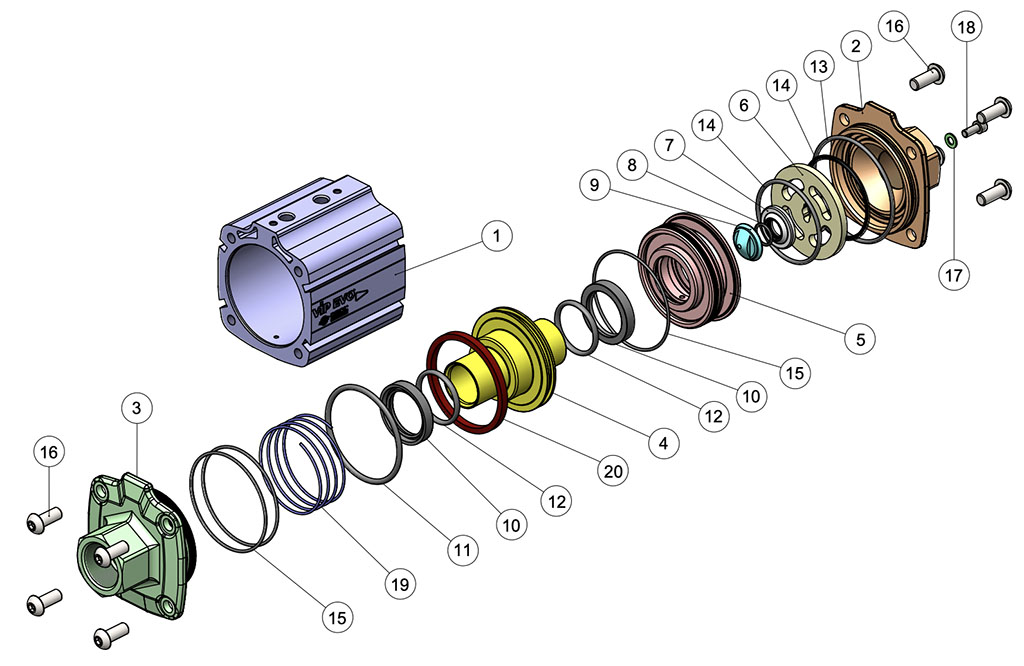

WERKSTOFFE | ||||
Pos. | Beschreibung | Menge | Werkstoff | Behandlung |
1 | Zylinder Steuerstellantrieb | 1 | Aluminium | Schwarz eloxiert |
2 | Ausgangsmuffe | 1 | Messing CW617N | Vernickelt |
3 | Eingangsmuffe | 1 | Messing CW617N | Vernickelt |
4 | Kolben | 1 | Messing CW617N | Vernickelt |
5 | Interne Halterung | 1 | Messing CW614N | - |
6* | Sitzhalter | 1 | 316L S.S. | - |
7* | Dichtung | 1 | PTFE + 15 % Glasfaserverstärkung | - |
8* | O-Ring-Dichtung | 1 | NBR/EPDM/FKM | - |
9* | Anschlagring | 1 | Messing CW614N | - |
10** | Lippendichtung | 2 | NBR/EPDM/FKM | - |
11** | O-Ring Steuerkolben | 1 | NBR/EPDM/FKM | - |
12** | O-Ring Innenkolben | 2 | NBR/EPDM/FKM | - |
13* | O-Ring Muffengehäuse | 1 | NBR/EPDM/FKM | - |
14* | Vorderer O-Ring | 2 | NBR/EPDM/FKM | - |
15** | O-Ring Halterung | 3 | NBR/EPDM/FKM | - |
16 | Schließschrauben | 8 | A2-70 | - |
17 | Unterlegscheibe | 1 | A2 (304 S.S.) | - |
18 | Schraube | 1 | A2-70 | - |
19 | Feder | 1 | 301 S.S. | - |
20 | Magnet | 1 | Plasto-Ferrit | - |
NBR | ERSATZTEILSATZ FÜR NBR-DICHTUNGEN | ||
DN [mm] | [Zoll] | Ersatzteilsatz für Hauptdichtung | Kompletter Ersatzteilsatz |
10 | 3/8" | KGEB203 | KGEB203C |
15 | 1/2" | KGEB204 | KGEB204C |
20 | 3/4" | KGEB205 | KGEB205C |
25 | 1" | KGEB206 | KGEB206C |
32 | 1"1/4 | KGEB207 | KGEB207C |
40 | 1"1/2 | KGEB208 | KGEB208C |
50 | 2" | KGEB209 | KGEB209C |
EPDM | ERSATZTEILSATZ FÜR EPDM-DICHTUNGEN | ||
DN [mm] | [Zoll] | Ersatzteilsatz für Hauptdichtung | Kompletter Ersatzteilsatz |
10 | 3/8" | KGEE203 | KGEE203C |
15 | 1/2" | KGEE204 | KGEE204C |
20 | 3/4" | KGEE205 | KGEE205C |
25 | 1" | KGEE206 | KGEE206C |
32 | 1"1/4 | KGEE207 | KGEE207C |
40 | 1"1/2 | KGEE208 | KGEE208C |
50 | 2" | KGEE209 | KGEE209C |
FKM | ERSATZTEILSATZ FÜR FKM-DICHTUNGEN | ||
DN [mm] | [Zoll] | Ersatzteilsatz für Hauptdichtung | Kompletter Ersatzteilsatz |
10 | 3/8" | KGEV203 | KGEV203C |
15 | 1/2" | KGEV204 | KGEV204C |
20 | 3/4" | KGEV205 | KGEV205C |
25 | 1" | KGEV206 | KGEV206C |
32 | 1"1/4 | KGEV207 | KGEV207C |
40 | 1"1/2 | KGEV208 | KGEV208C |
50 | 2" | KGEV209 | KGEV209C |
FUNKTIONSPRINZIP
Das druckgesteuerte Absperrventil „VIP EVO“ ist die Weiterentwicklung des Ventils „VIP“. Das „VIP EVO“ ist in jeder Hinsicht ein automatisches Ventil, bei dem sowohl der Absperrmechanismus (zwischen dem IN-OUT-Kanal) als auch der Steuermechanismus (A-B) in einer einzigen Armatur vereint sind. Das Funktionsprinzip basiert auf der inneren Bewegung eines Kolbens, die durch den Druck des Steuermediums verursacht wird. Nach vollendetem Hub (VIP EVO ist ein ON/OFF-Ventil) drückt der Kolben auf die Anschlagsdichtung oder löst sich von dieser ab und ermöglicht bzw. verhindert so den Durchfluss des Betriebsmediums. Da der Sitz vollkommen dicht ist und der Druck des Betriebsmediums darauf lastet, wird der für die Bewegung des Kolbens notwendige Druck wenig vom Druck des Betriebsmediums beeinflusst. Dadurch können Gewicht und Platzbedarf eingedämmt und zahlreiche Öffnungs- und Schließbewegungen garantiert werden. Die interne Fluiddynamik wurde so konzipiert, dass Turbulenzen und Druckabfälle auf ein Minimum reduziert werden.

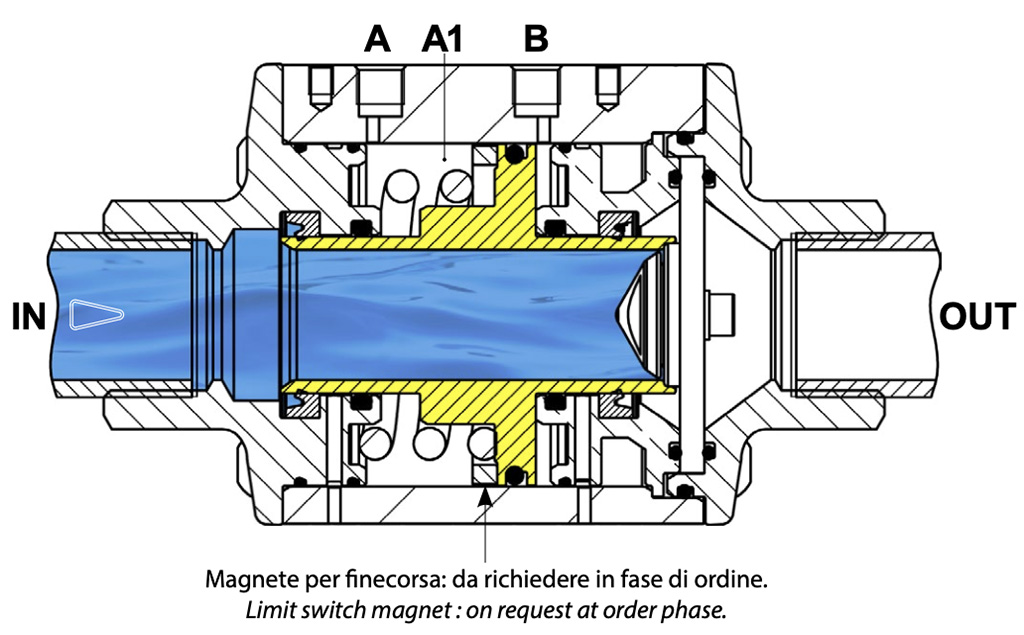

GESCHLOSSENES VENTIL
EINFACHWIRKEND - SR NC Die Feder befindet sich in der Kammer „A1“, wodurch der Kolben bei fehlendem Steuersignal an die Anschlagsdichtung gedrückt wird: Die Vorzugsstellung ist deshalb die geschlossene.

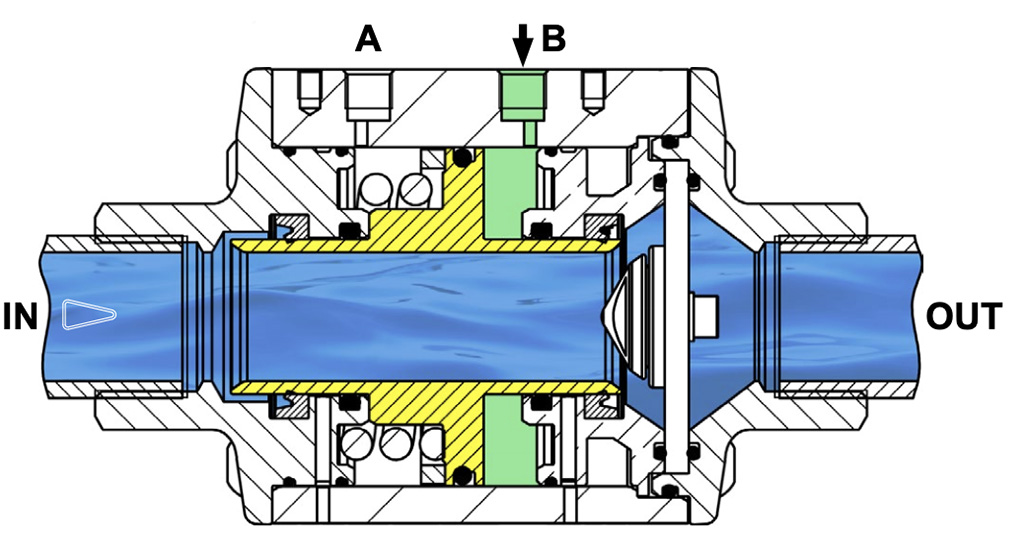

GEÖFFNETES VENTIL
EINFACHWIRKEND - SR NCWenn die Luft in das Loch „B“ (das Loch „A“ muss entlüftungsfähig sein) hineingepresst wird, erreicht der Kolben am Ende seines Hubs seinen höchst möglichen Abstand zur Anschlagsdichtung: das Ventil ist geöffnet.

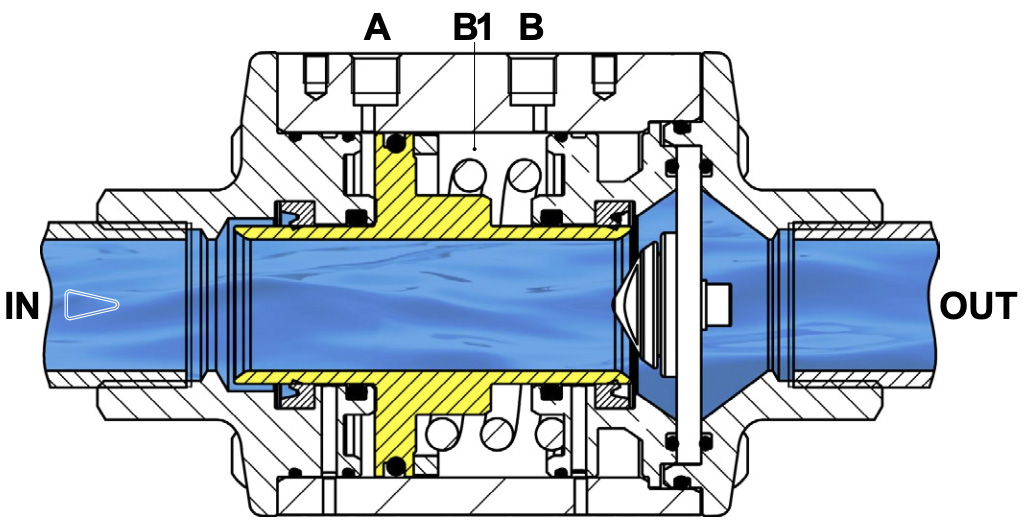

EINFACHWIRKEND - SR NO Wenn die Luft in das Loch „A“ (das Loch „B“ muss entlüftungsfähig sein) hineingepresst wird, drückt der Kolben am Ende seines Hubs auf die Anschlagsdichtung: Das Ventil ist geschlossen.

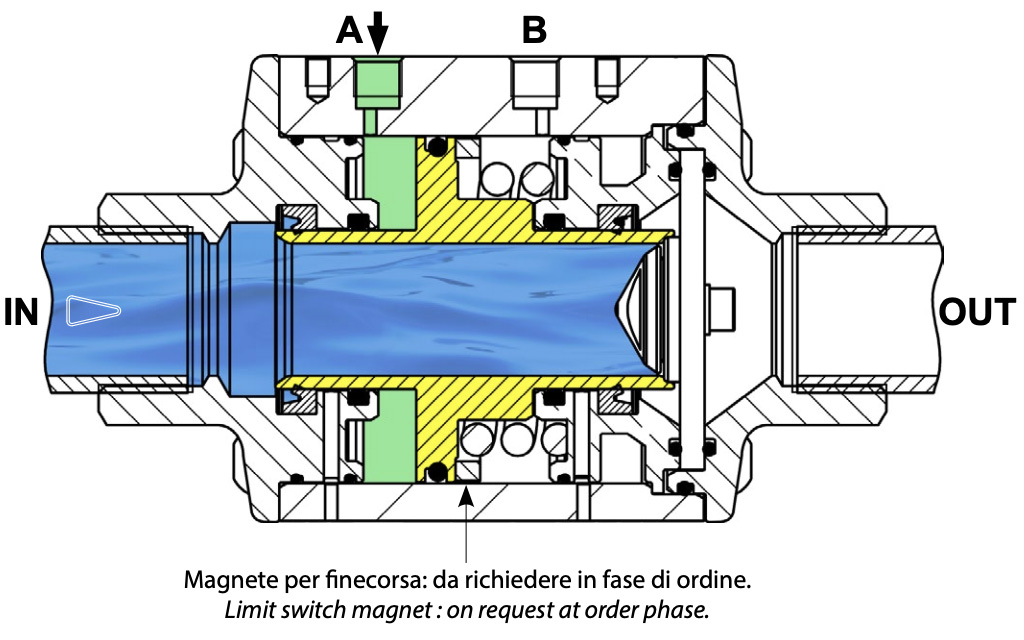

EINFACHWIRKEND - SR NO Die Feder befindet sich in der Kammer „B1“, diese drückt den Kolben (bei fehlendem Steuerbefehl) in den höchstmöglichen Abstand zur Anschlagsdichtung: die Vorzugsstellung ist deshalb die geöffnete.
DOPPELTWIRKEND - DA Wenn Luft in das Loch „A“ (das Loch „B“ muss entlüftungsfähig sein) hineingepresst wird, drückt der Kolben auf die Anschlagsdichtung: Das Ventil ist geschlossen. Endschaltermagnet: bei Bestellung anzufordern.
DOPPELTWIRKEND - DA Wenn Luft in das Loch „B“ (das Loch „A“ muss entlüftungsfähig sein) hineingepresst wird, entfernt sich der Kolben von der Anschlagsdichtung: Das Ventil ist geöffnet.
Endschaltermagnet: bei Bestellung anzufordern.
Doppeltwirkende Ausführungen DA: Feder für antistatische Vorrichtung enthalten.

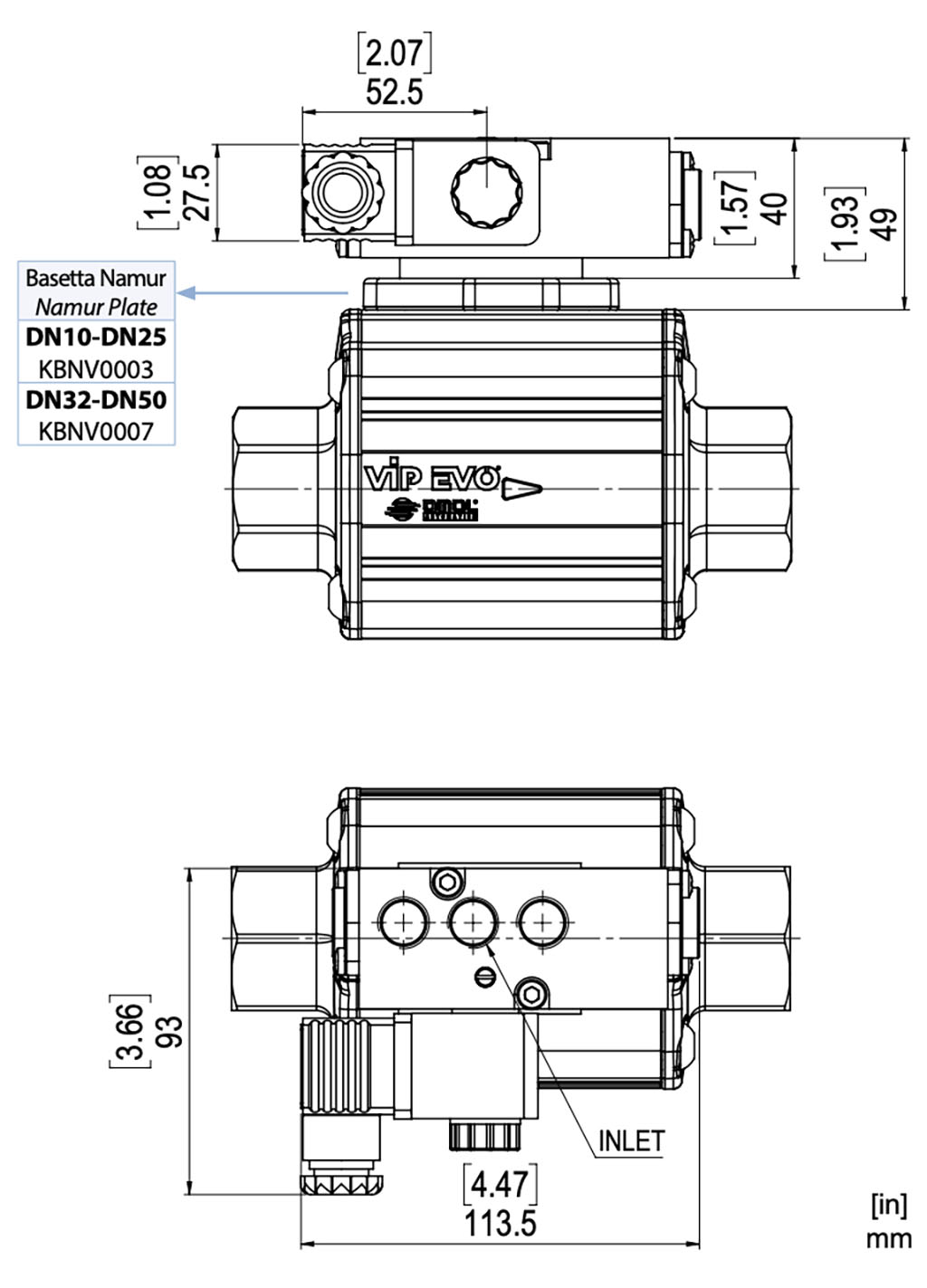

MAGNETVENTIL NAMUR | |||||
Magnetventil | ER8188A2 | ER8188A4 | ER8188A5 | ER8188C2 | ER8188C4 |
Spannung | 24V Wechselstrom | 115V Wechselstrom | 230V Wechselstrom | 24V Gleichstrom | 110V Gleichstrom |
Magnetventil 5/2 gemäß NAMUR
• Das Magnetventil kann mit den Funktionen 5/2- und 3/2-Wege verwendet werden, wobei die entsprechende Anschlussplatte verwendet werden muss.
• Gleichstromaufnahme: 2,5 W.
• Wechselstromaufnahme: 2 W.
• Toleranz der Versorgungsspannung: ±10 %
• Isolationsklasse Spule: F.
• Schutzart mit Stecker: IP 65
• Stromanschluss: PG 9.
- Pneumatische Anschlüsse: Versorgung 1/4"; Entlüftung 1/4" ISO 228.
• Magnetventil Höchstdruck: 10 bar (145 Psi).
• Temperatur Zufuhrmedium: von -10 bis +80°C (von 14 bis 176°F).
• Umgebungstemperatur: von -10 bis +50°C (von 14 bis 122°F).
MIKROMAGNETVENTIL | |||||
Magnetventil | EP415024 | EP415110 | EP415220 | EP412012 | EP412024 |
Spannung | 24V Wechselstrom | 115V Wechselstrom | 230V Wechselstrom | 12V Gleichstrom | 24V Gleichstrom |

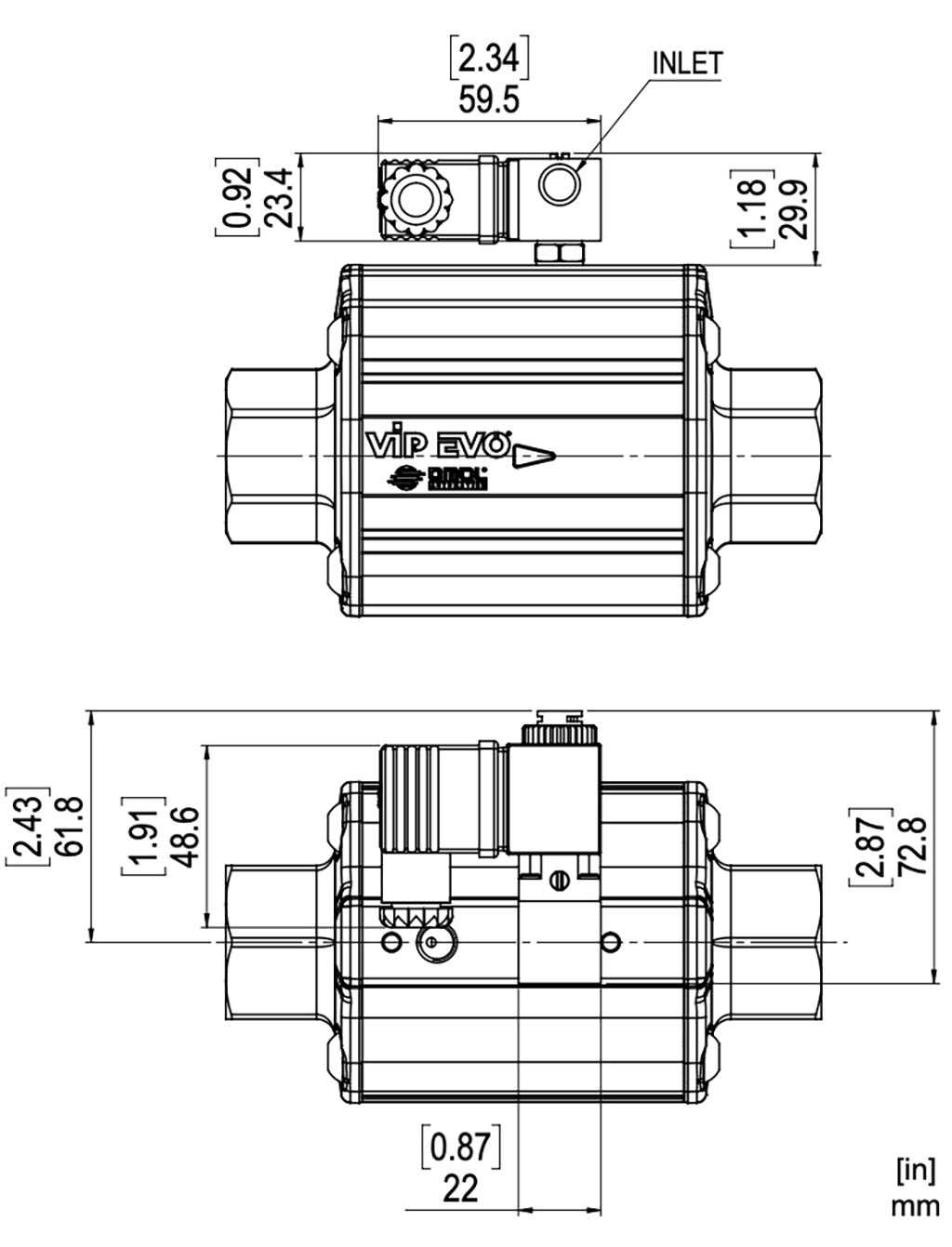

Universelles kompaktes Mikromagnetventil
• Das Magnetventil wird direkt an den Belüftungsschlitz des Stellantriebs angeschlossen, wodurch weder Zwischenstücke noch Befestigungsschrauben benötigt werden.
• Magnetventil vom Typ 3/2 mit einer Zylinderspule, die mit den folgenden Spannungen erhältlich ist: 24-110-220V Wechselstrom; 12-24V Gleichstrom.
• Leistungsaufnahme beim Start - Wechselstrom: 9 VA
• Leistungsaufnahme bei Vollbetrieb - Gleichstrom: 5 W.
• Leistungsaufnahme bei Vollbetrieb - Wechselstrom: 6 VA
• Toleranz der Versorgungsspannung: ±10 %
• Isolationsklasse Kupferdraht: H.
• Isolationsklasse Spule: F.
• Schutzart mit Stecker: IP 65
• Stromanschluss: PG 9 (um 360° ausrichtbar).
• Druckluftanschluss: 1/8“ ISO 228 (um 360° ausrichtbar).
• Magnetventil Höchstdruck: 10 bar (145 Psi).
• Temperatur Zufuhrmedium: von -10 bis +50°C (von 14 bis 122°F).
• Umgebungstemperatur: von -10 bis +50°C (von 14 bis 122°F).
• Nenndurchmesser des Durchgangs 1,3 mm (0,05 Zoll).

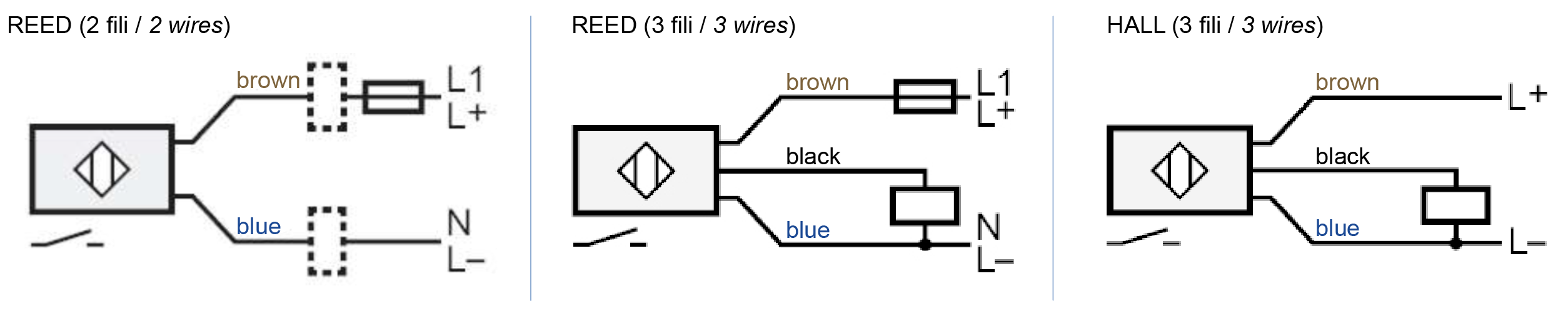

ENDSCHALTER |

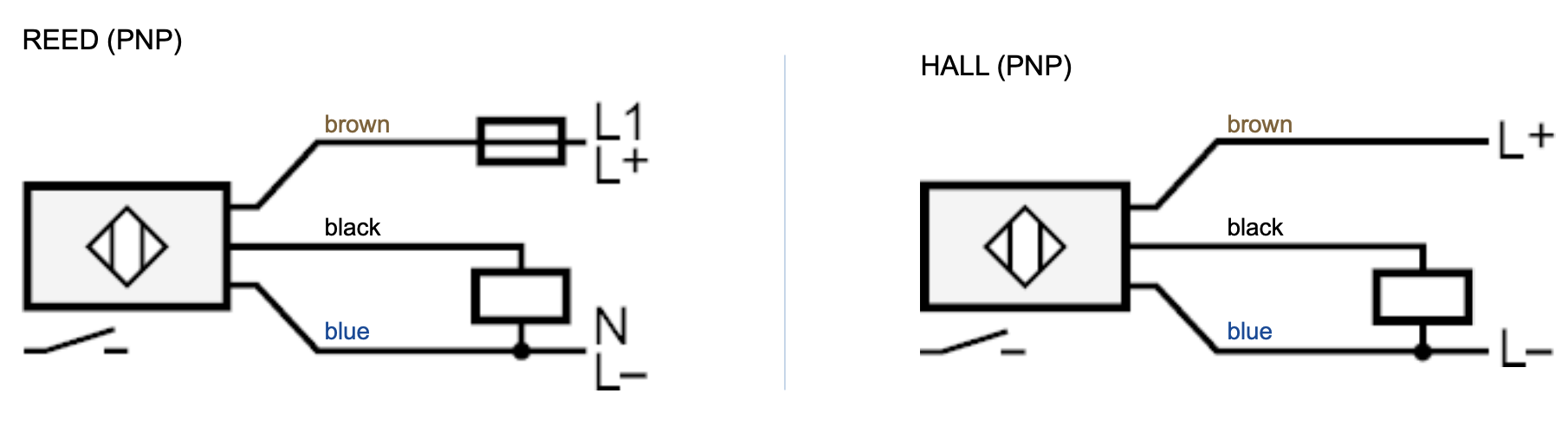

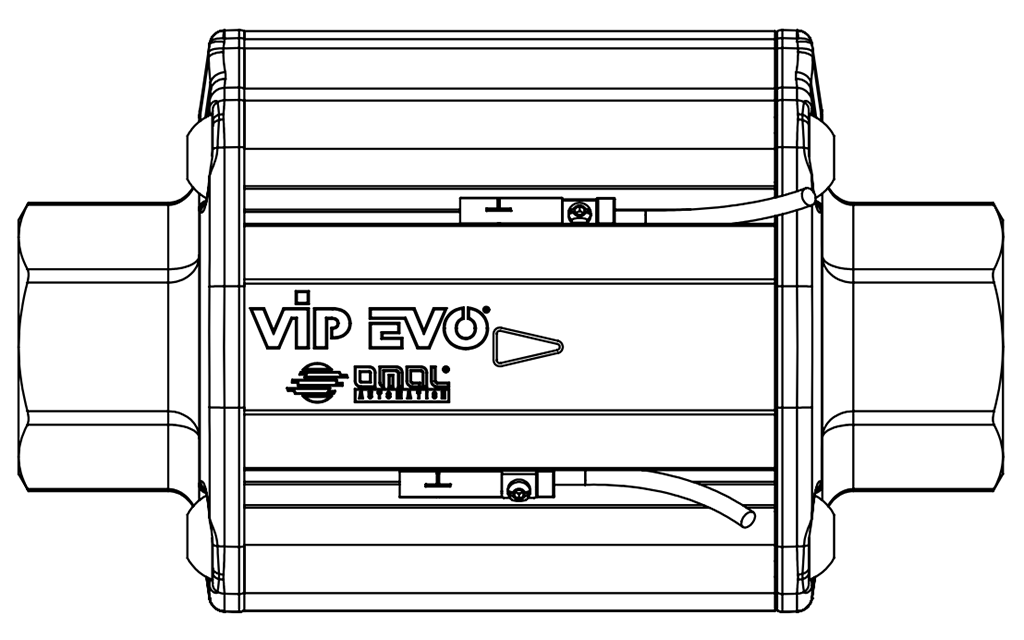

Das Absperrventil VIP EVO eignet sich für den Einsatz von induktiven Endschaltern mit Magnetkontakt und Signal-LEDs, die in einem Satz geliefert werden, der eine rasche Befestigung an den seitlichen Rillen des Gehäuses ermöglicht. Die Magnete zur Positionserfassung mittels Endschalter befinden sich im Inneren, können also nur während der Montage der Ventile VIP EVO und nicht danach eingebaut werden. Aus diesem Grund muss der Magnet bei Bestellung angefordert werden.
TECHNISCHE DATEN ENDSCHALTER | ||||||||
Elektrisches Modell | REED (PNP/NPN) | REED (PNP) | HALL (PNP) | HALL (PNP) | ||||
Kontakttyp | N.O. | N.O. | N.O. | N.O. | ||||
Versorgungsspannung | V | 5-120 AC/DC | 5-50 AC/DC | 10-30 DC | 10-30 DC | |||
Dauerstromfähigkeit des AC-Schaltausgangs | mA | 100 | 350 | - | - | |||
Dauerstromfähigkeit des DC-Schaltausgangs | mA | 100 | 500 | 100 | 100 | |||
Schutzart | IP 67 | IP 67 | IP 69K | IP 67 | ||||
Umgebungstemperatur: | °C | -25/70 | -25/+70 | -25/+85 | -25/+60 | |||
°F | -13÷158 | -13 ÷ +158 | -13/185 | -13/+140 | ||||
Anzahl der Drähte | 2 | 3 | 3 | 3 | ||||
Drahtlänge | m | 2 | 2 | 0,3 | 2 | 0,3 | 2 | 0,3 |
ft | 6,56 | 6,56 | 1 | 6,56 | 1 | 6,56 | 1 | |
Verbindung | Direkt | Direkt | M12 | Direkt | M12 | Direkt | M12 | |
Atex-Kategorie | - | - | - | II 3D Ex tc IIIC T125°C Dc C | ||||
Zertifizierungen | CE/UKCA/UL/EAC/CCC | CE/UKCA/UL/EAC/CCC | CE/UKCA/UL/EAC | CE/UKCA/EAC | ||||
Artikelnummern | FM7B7200 | FM7B9200 | FM7B9112 | FM7C3200 | FM7C3112 | FM7A3200 | FM7A3112 | |
Werkstoff | PA / Inox |

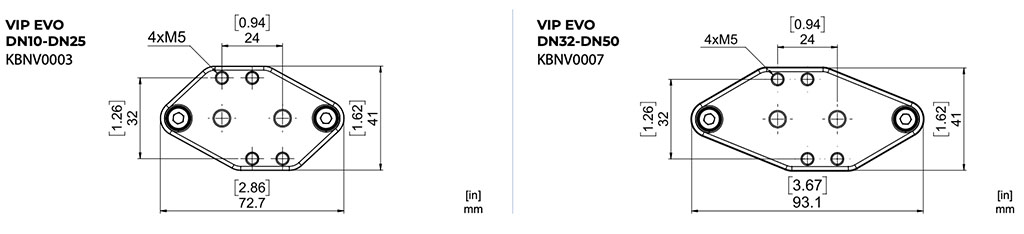

ANSCHLUSSPLATTE NAMUR-SCHNITTSTELLE |
