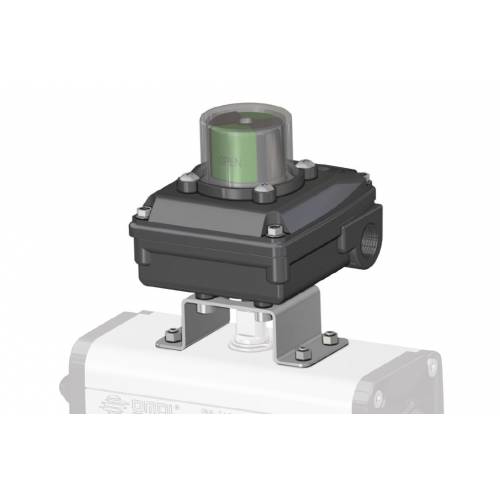

KS3L ATEX aus Aluminium mit optischer Anzeige

II1GD Exia IIC T6
KS3L ATEX aus Aluminium mit optischer Anzeige

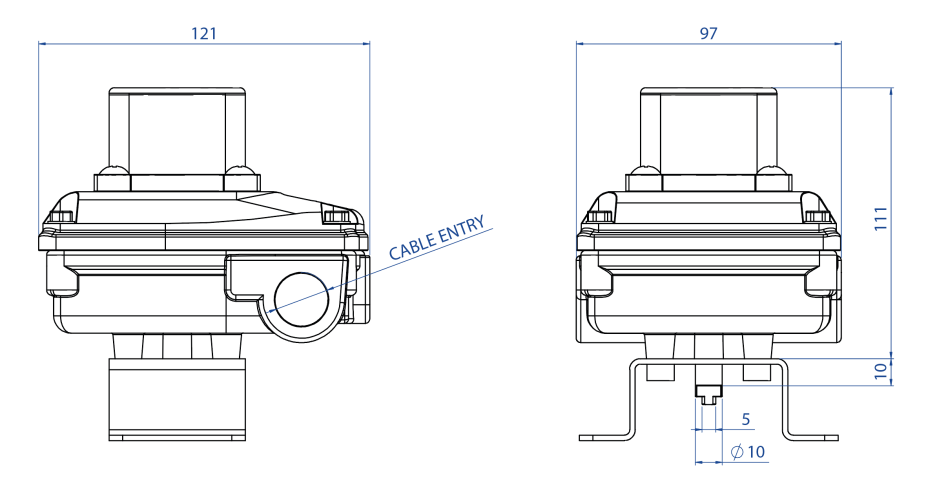

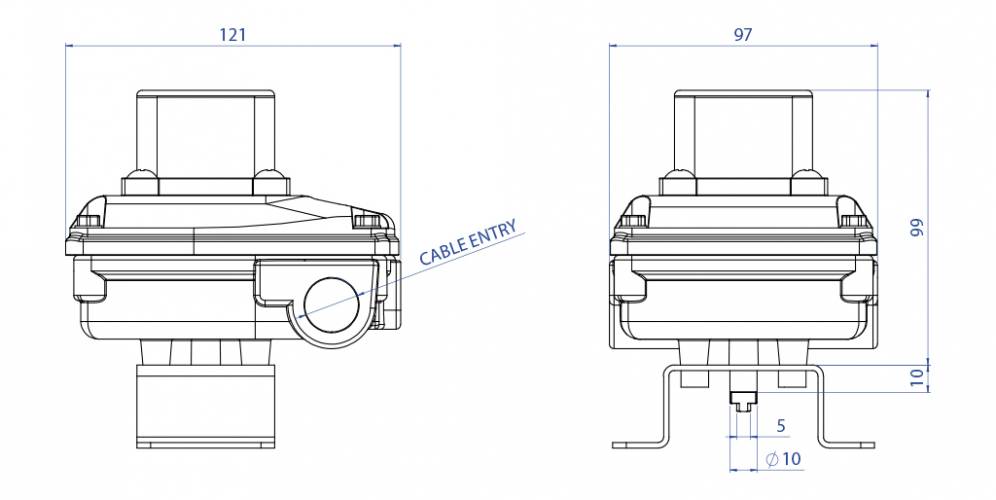

HAUPTMERKMALE
- Entwickelt, um die visuelle und elektrische Position jedes Ventils auch aus großer Entfernung leicht zu überprüfen.
- Gebaut nach Norm VDI/VDE 3845 (EN15714-3)
- Kann im Inneren zwei Signal-Endschalter enthalten, sowohl des mechanischen Typs "SPDT [Wechselschalter]" als auch Näherungsschalter.
- Präzise Einstellung der Nocken durch "Keilwellen".
- Klemmenblock mit 8 Anschlüssen
- 2 elektrische Anschlüsse mit Gewinde für Klemmkorb
- STD-Betriebstemperatur: von - 20 bis xxx °C (NBR).
- Schutzart: IP66/67

xxx: Siehe ATEX-Zertifikat des Endschalters

WERKSTOFFE
- Gehäuse und Deckel: Aluminiumdruckguss mit niedrigem Kupferanteil, zweifach mit schwarzer Epoxidfarbe* beschichtet.
- Anzeige: Polycarbonat und ABS
- Schaft: Rostfreier Stahl
- Schrauben: Rostfreier Stahl

* Auf Anfrage auch in Inox-Stahl CF8M.

ZERTIFIZIERUNGEN
- CE-Konformitätserklärung auf Anfrage
- ATEX, IEC Ex II1GD Exia IIC T6
- Zertifikat bis SIL 2

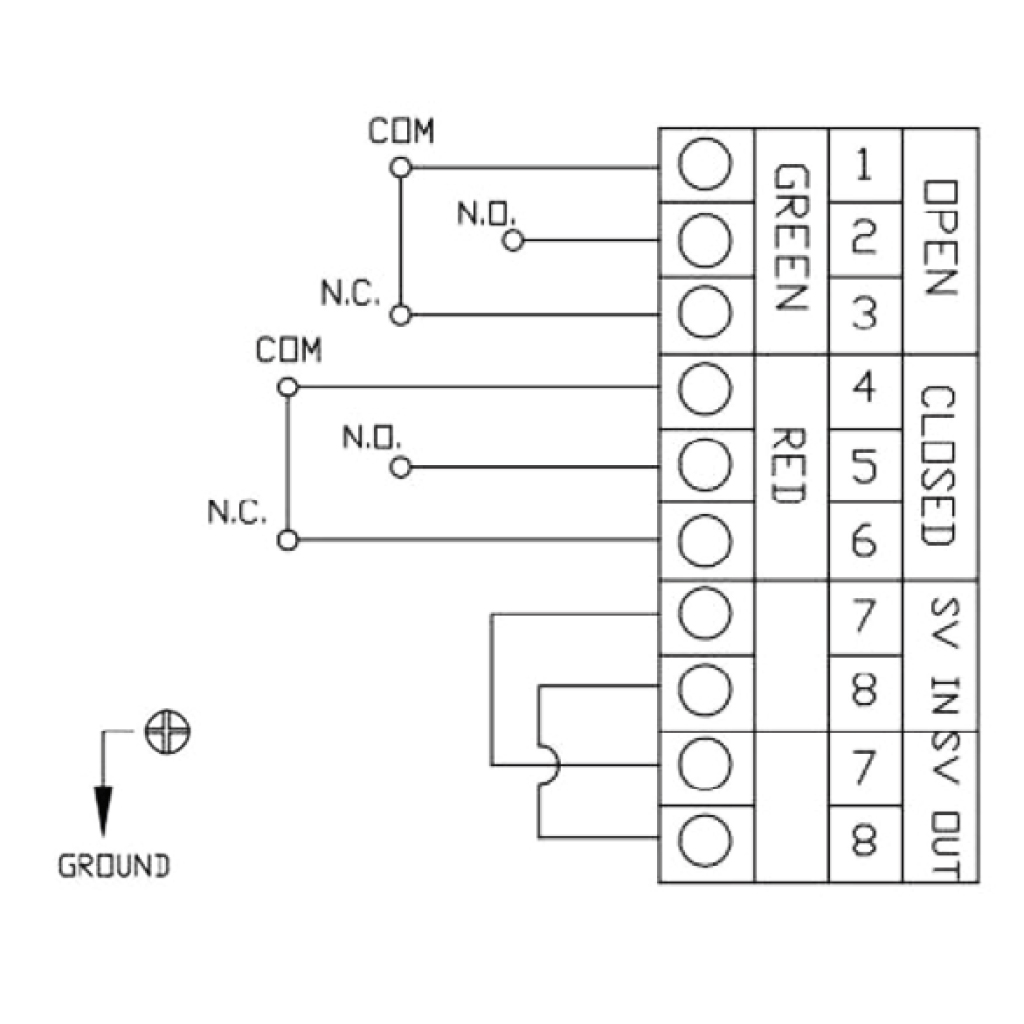

IN DEN KS3L-BOXEN ENTHALTENE ENDSCHALTERARTEN

CODE*BESCHREIBUNG
VERSION
ELEKTRISCHER ANSCHLUSS
M1 Elektromechanische SPTD-Mikroschalter mit Goldkontakten (OMRON SS-01)

Max: 30 Vdc 0.1A
Auf Anfrage
H1 Hermetisch dichte magnetische Mikro-Näherungsschalter SPDT (HAMLIN 59140)

Max: 120 Vac 0.18A - 175 Vdc 0.25A
Auf Anfrage
70

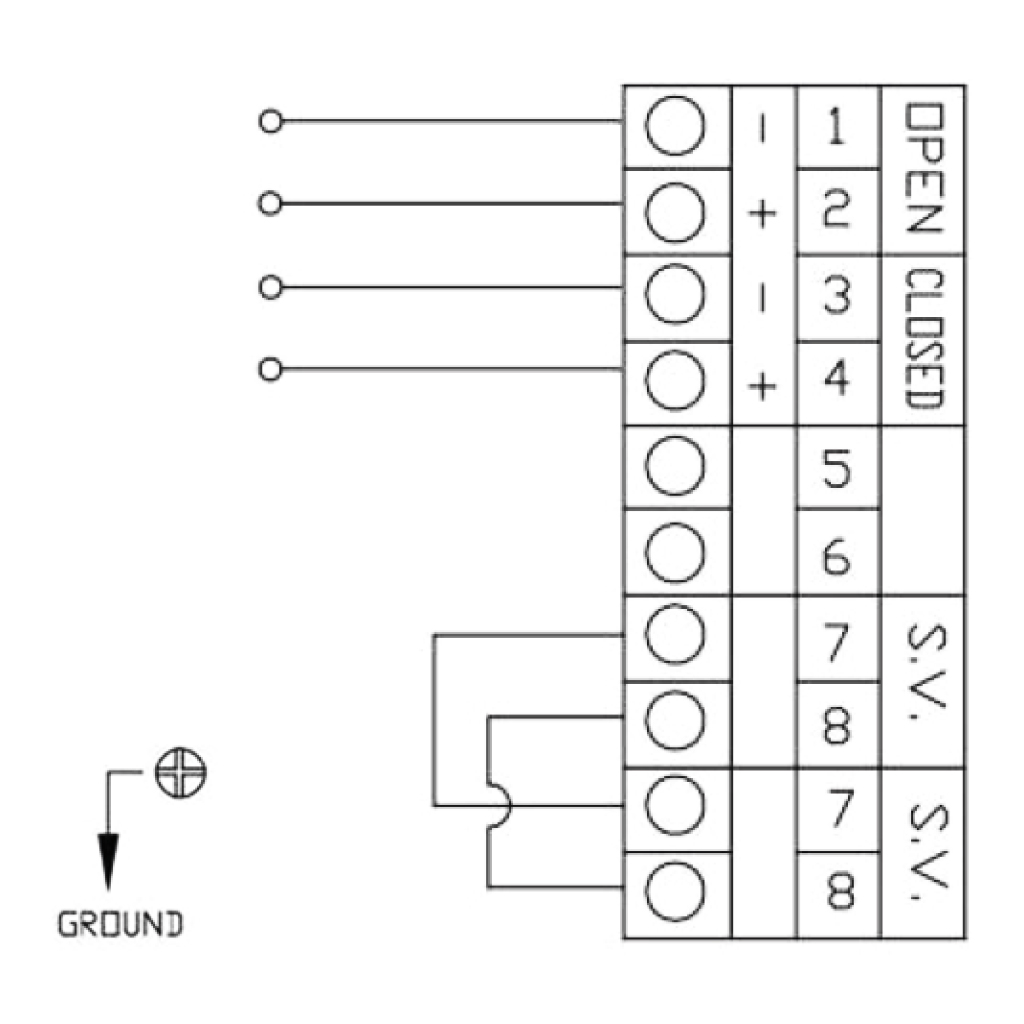

NAMUR 2-Leiter Mikro-Näherungsschalter P + F NJ2 V3 N, NC, 8 V

EEx ia IIC T6
Auf Anfrage
782-Leiter Mikro-Näherungsschalter NAMUR P + F NCB2 V3 NO, NC Nennspannung 8,2 V

EEx ia IIC T6
Auf Anfrage

* Der Code für die verwendete Endschalterart erscheint im Code auf der Verpackung an 6. und 7. Stelle.

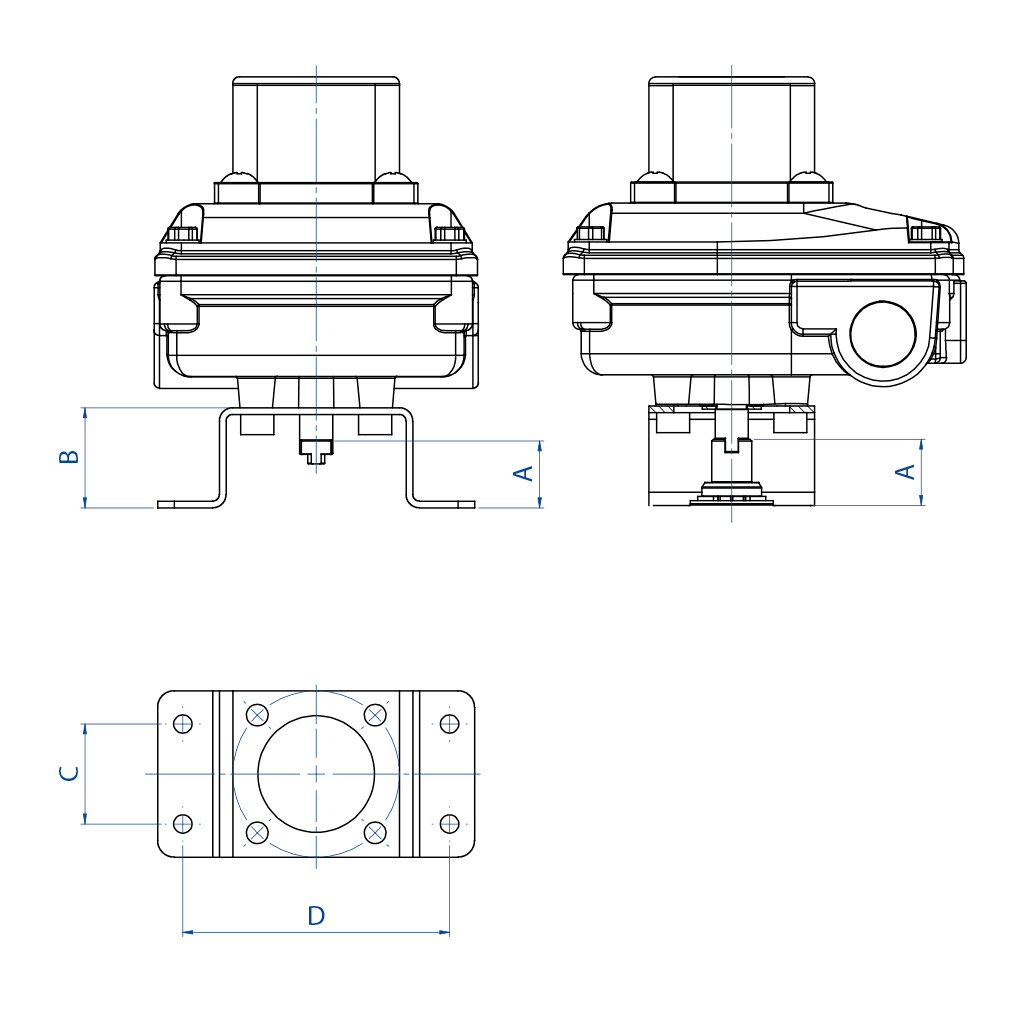

ANSCHLUSSBÜGEL ZWISCHEN STELLANTRIEB UND ENDSCHALTERBOX

KS3L - KS2L

BÜGELART*BESCHREIBUNG
0Anschluss NAMUR 25 x 50 x 20* (*20 = Stellantriebswellenhöhe, Maß A im Bild)
1Anschluss NAMUR 30 x 80 x 20* (*20 = Stellantriebswellenhöhe, Maß A im Bild)
3Anschluss NAMUR 30 x 80 x 30* (*30 = Stellantriebswellenhöhe, Maß A im Bild)
4Anschluss NAMUR 30 x 80 x 30* (*30 = Stellantriebswellenhöhe, Maß A im Bild)
5Anschluss NAMUR 30 x 130 x 30* (*30 = Stellantriebswellenhöhe, Maß A im Bild)
*Der Bügel erscheint im letzten Zeichen des Codes der Box des Endschalters. Um nur den Bügel zu bestellen, verwenden Sie bitte den OMAL-Code.

FÜR STELLANTRIEBE AUS ALUMINIUM
ABMESSUNG
DAN15÷DAN120 SRN15÷SRN60
DAN180÷DAN960 SRN90÷SRN480
DAN1440÷DAN1920 SRN720÷SRN960
DA2880÷DA8000 SR1440÷SR4000
Artikelnummer
KCPL1015
KCPL1060
KCPL2060
KCPL1A04
Bügelart
1345
A (mm)
20303030
B (mm)
30404040
C (mm)
30303030
D (mm)
808080130

FÜR STELLANTRIEBE AUS EDELSTAHL
ABMESSUNG
DA15**÷DA30**
SR15**
DA60
SR30
DA120÷DA960 SR60÷SR480
DA1440÷DA1920 SR720÷SR960
Artikelnummer
KCPL0015KCPL1060
KCPL2060
Bügelart
0034
A (mm)
20203030
B (mm)
30304040
C (mm)
25253030
D (mm)
50508080
** Nach Verwendung des Übergangs für den Stellantrieb KBVI4015

GEWINDE DES KLEMMKORBS DER BOX
Gewindeart des Klemmkorbs***
Beschreibung
Hinweise
1
1/2” NPT
AUF ANFRAGE
2
M 20x1,5
STANDARD
*** Die Art des Gewindes wird im achten Zeichen des Codes der Box angegeben.
KLEMMKÖRBE: Nicht im Lieferumfang enthalten.
