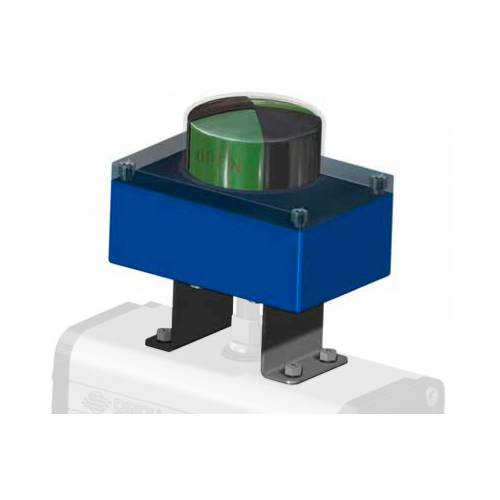

KSIB ATEX aus Aluminium und technischem Kunststoff mit optischer Anzeige

II2G Exia IIC T6 - T4 / II2D Exia IIIB
KSIB ATEX aus Aluminium und technischem Kunststoff mit optischer Anzeige

HAUPTMERKMALE
- Entwickelt, um die visuelle und elektrische Position jedes Ventils auch aus großer Entfernung leicht zu überprüfen.
- Gebaut nach Norm VDI/VDE 3845 (EN15714-3)
- Kann im Inneren zwei Signal-Endschalter enthalten, sowohl des mechanischen Typs "SPDT [Wechselschalter]" als auch Näherungsschalter.
- Die Betätigungsnocken des Endschalters sind schlupffrei, da die Verstellung durch Nuten an der Lagerwelle ohne Befestigungsschrauben oder sonstiges Werkzeug gewährleistet ist.
- Die Vorverdrahtung erfolgt mit nummerierten Klemmen: 6 für die beiden Mikroschalter und zusätzliche Pole für eventuelle Verdrahtungen des Magnetventils (siehe Schaltpläne).
- 2 elektrische Anschlüsse mit Gewinde für Klemmkorb
- Betriebstemperatur: von - 20 bis + 80 °C
- Schutzart: IP 67

WERKSTOFFE
- Gehäuse: Aluminiumdruckguss mit Polyesterpulver beschichtet.
- Abdeckung und Anzeige: UV-beständiges und selbstverlöschendes Polycarbonat der Klasse V0.
- Schaft: Rostfreier Stahl
- Schrauben: Rostfreier Stahl

ZERTIFIZIERUNGEN
- ATEX, IEC Ex: II2G Exia IIC T6 - T4 / II2D Exia IIIB
- Andere auf Anfrage
- Zertifikat bis SIL 3

ARTEN VON ENDSCHALTERN, DIE IN DEN KSIB - KSIF-BOXEN ENTHALTEN SIND

CODE*BESCHREIBUNG
VERSION
ELEKTRISCHER ANSCHLUSS
03 Elektromechanische SPTD-Mikroschalter mit Goldkontakten (CHERRY)

Max: 250 Vac 0,1 mA - 30 Vdc 0,5 mA;
Auf Anfrage
24 2-Leiter Mikro-Näherungsschalter NAMUR P + F NJ2 12GK N nicht verstärkt, Nc, 8 V

EEx ia IIC T6
Auf Anfrage
60 2-Leiter NAMUR-Mikro-Näherungsschalter P + F SJ 3,5 N, NC, Nennspannung 8,2 V, (Betriebsspannung 5 bis 25 V)

EEx ia IIC T6
Serienmäßig
70 NAMUR 2-Leiter Mikro-Näherungsschalter P + F NJ2 V3 N, NC, 8 V

EEx ia IIC T6
Auf Anfrage

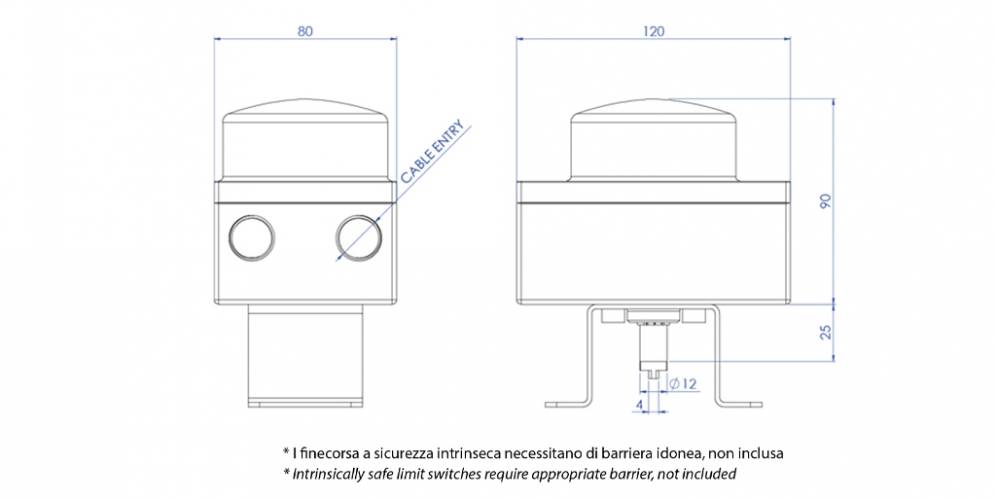

ANMERKUNG: Eigensichere Endschalter erfordern eine geeignete Barriere, nicht im Lieferumfang enthalten
* Der Code für die verwendete Endschalterart erscheint im Code auf der Verpackung an 6. und 7. Stelle.

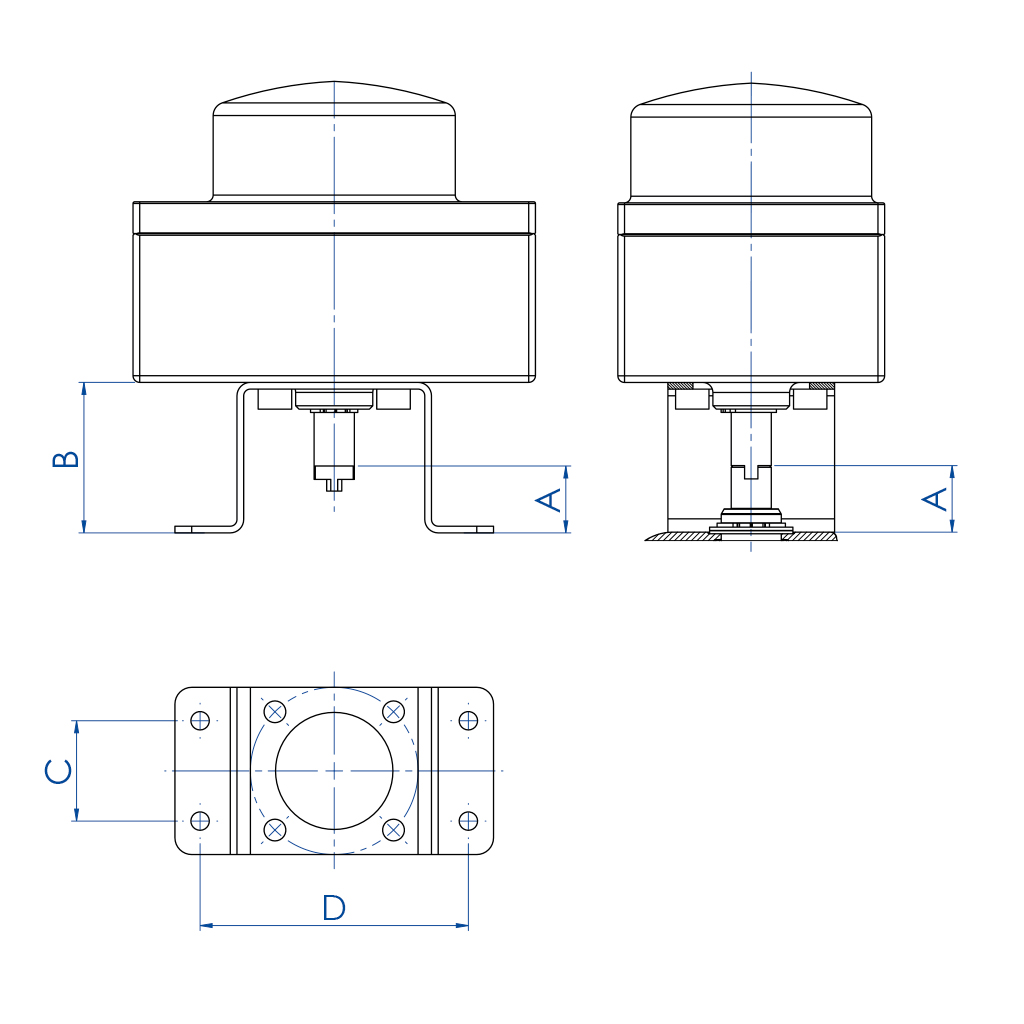

ANSCHLUSSBÜGELZWISCHEN STELLANTRIEB UND ENDSCHALTERBOX

KSIB - KSIF - KS3F


BÜGELART*
BESCHREIBUNG
0Anschluss NAMUR 25 x 50 x 20* (*20 = Stellantriebswellenhöhe, Maß A im Bild)
1Anschluss NAMUR 30 x 80 x 20* (*20 = Stellantriebswellenhöhe, Maß A im Bild)
3Anschluss NAMUR 30 x 80 x 30* (*30 = Stellantriebswellenhöhe, Maß A im Bild)

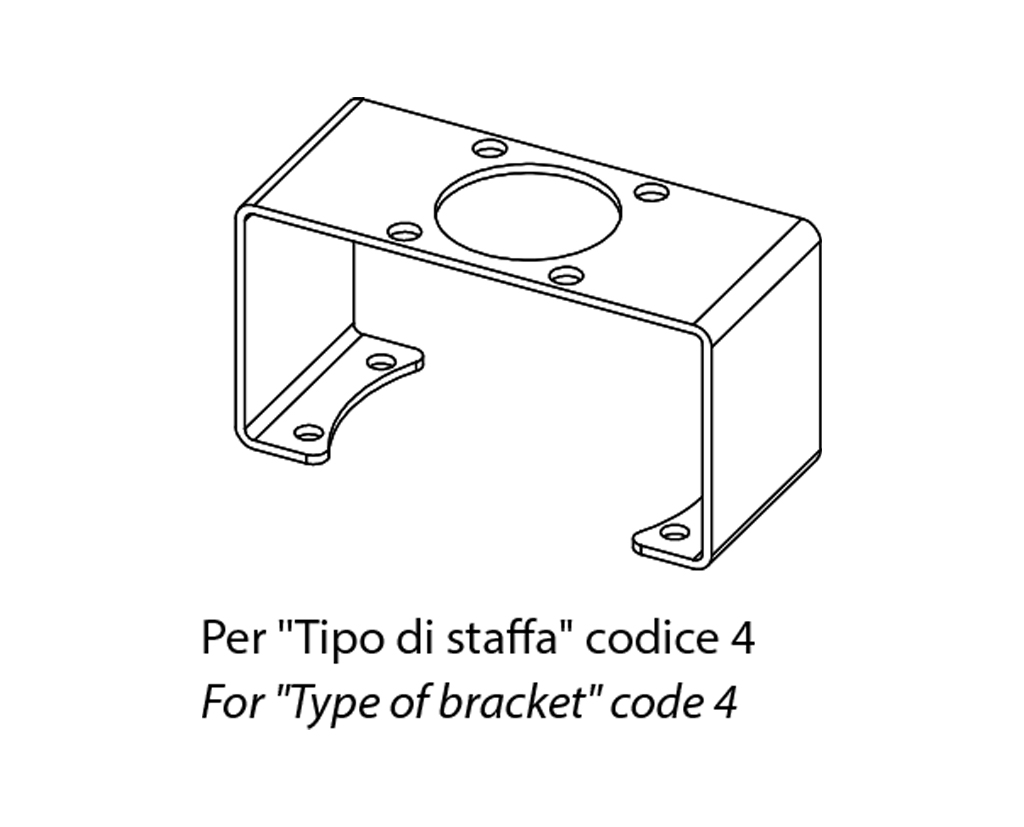

4Anschluss NAMUR 30 x 80 x 30* (*30 = Stellantriebswellenhöhe, Maß A im Bild)
5Anschluss NAMUR 30 x 130 x 30* (*30 = Stellantriebswellenhöhe, Maß A im Bild)
*Der Bügel erscheint im letzten Zeichen des Codes der Box des Endschalters. Um nur den Bügel zu bestellen, verwenden Sie bitte den OMAL-Code.

FÜR STELLANTRIEBE AUS ALUMINIUM
ABMESSUNG
DAN15÷DAN120
SRN15÷SRN60
DAN180÷DAN960
SRN90÷SRN480
DAN1440÷DAN1920
SRN720÷SRN960
DA2880÷DA8000
SR1440÷SR4000
Artikelnummer
KCPN1015
KCPN1060
KCPN2060
KCPN1A04
Bügelart
1345
A (mm)
20303030
B (mm)
45555555
C (mm)
30303030
D (mm)
808080130

FÜR STELLANTRIEBE AUS EDELSTAHL
ABMESSUNG
DA15**÷DA30**
SR15**
DA60
SR30
DA120÷DA960 SR60÷SR480
DA1440÷DA1920 SR720÷SR960
Artikelnummer
KCPN0015KCPN1060
KCPN2060
Bügelart
0034
A (mm)
20203030
B (mm)
45455555
C (mm)
25253030
D (mm)
50508080
** Nach Verwendung des Übergangs für den Stellantrieb KBVI4015

GEWINDE DES KLEMMKORBS DER BOX
Gewindeart des Klemmkorbs***
Beschreibung
Hinweise
1
1/2” NPT
AUF ANFRAGE
2
M 20x1,5
STANDARD
*** Die Art des Gewindes wird im achten Zeichen des Codes der Box angegeben.
KLEMMKÖRBE: Nicht im Lieferumfang enthalten.
