Magnetventil 3/2 - 5/2 NAMUR mit CNOMO-Spule

Magnetventil 3/2 - 5/2 NAMUR mit CNOMO-Spule

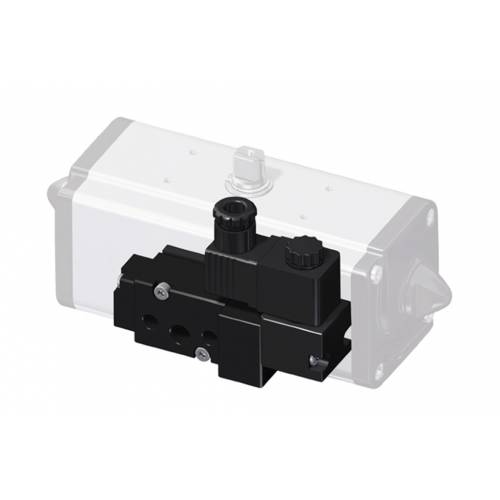

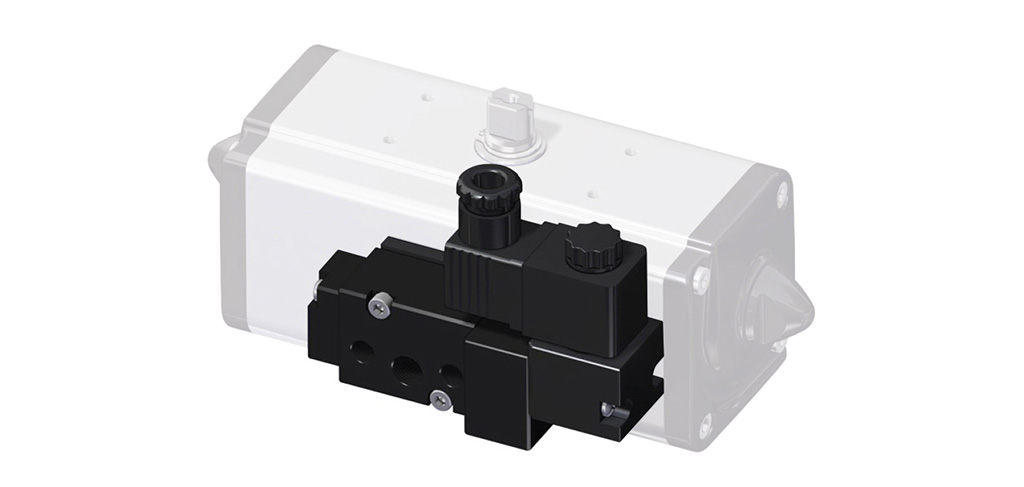

Beispiel mit 1 Magnetventil (Monostabil)

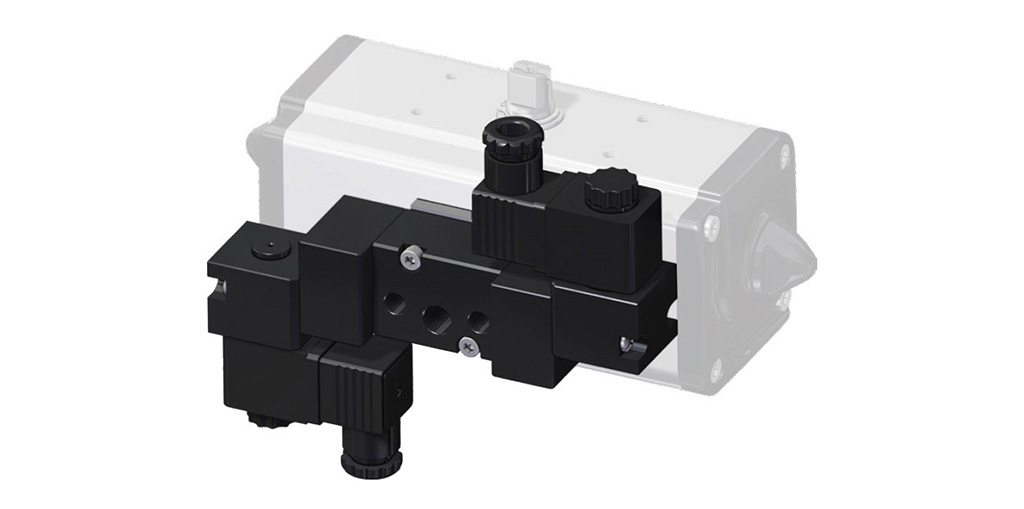

Beispiel mit 2 Magnetventilen (Bistabil)

HAUPTMERKMALE
- Monostabiles oder bistabiles Magnetventil 3/2 - 5/2 nach NAMUR-Norm mit CNOMO-Anschlussplatte für Spulen.
- Das Magnetventil ist ausgestattet für die Wahl zwischen 5/2- und 3/2-Betrieb, der über eine der 2 verschiedenen Anschlussplatten erfolgt.
- Integriertes Umluftsystem (ETS) im 3/2-Betrieb.
- Schutzart mit Stecker: IP65
- Durchsatz: 675 l/min bei 6 bar ∆p 1 bar.

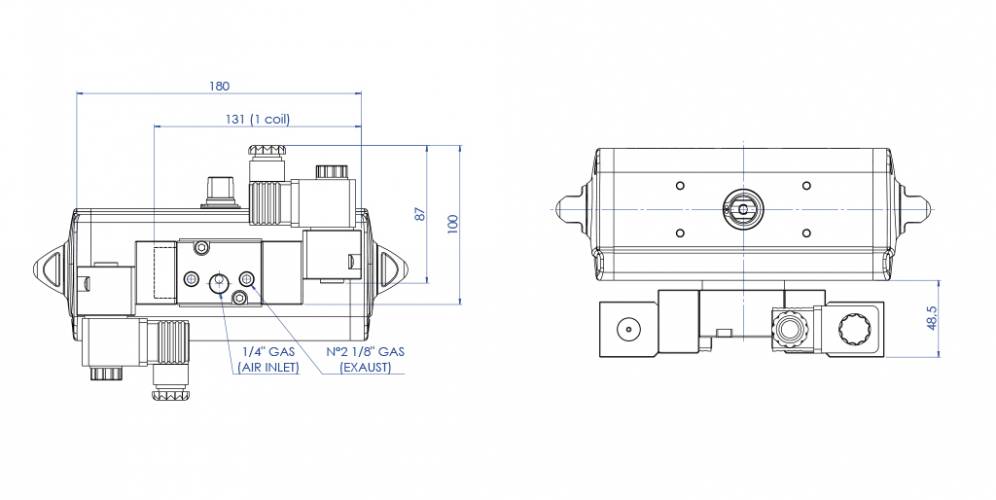

- Pneumatische Anschlüsse: Zuluft 1/4"; Abluft 1/8" ISO 228.
- Bistabile Schneckensteuerung.
- Betriebsdruck: von 3 bis 10 bar.
- Umgebungstemperatur: von - 20 bis + 80 °C.
- Zertifikat bis SIL 2
- Up to SIL 3 Certified in 3/2 function

WERKSTOFFE
- Gehäuse und Kappen: DURAL eloxiertes Aluminium; Edelstahl 316 auf Anfrage
- Spule: PTFE imprägniertes eloxiertes Aluminium
- Dichtungen: Nitril
- Feder: Inox-Stahl
- Schrauben: Inox Stahl
- Konversionsplatte 3/2 - 5/2 Nylon 66 gefüllt mit Glas (30 %)

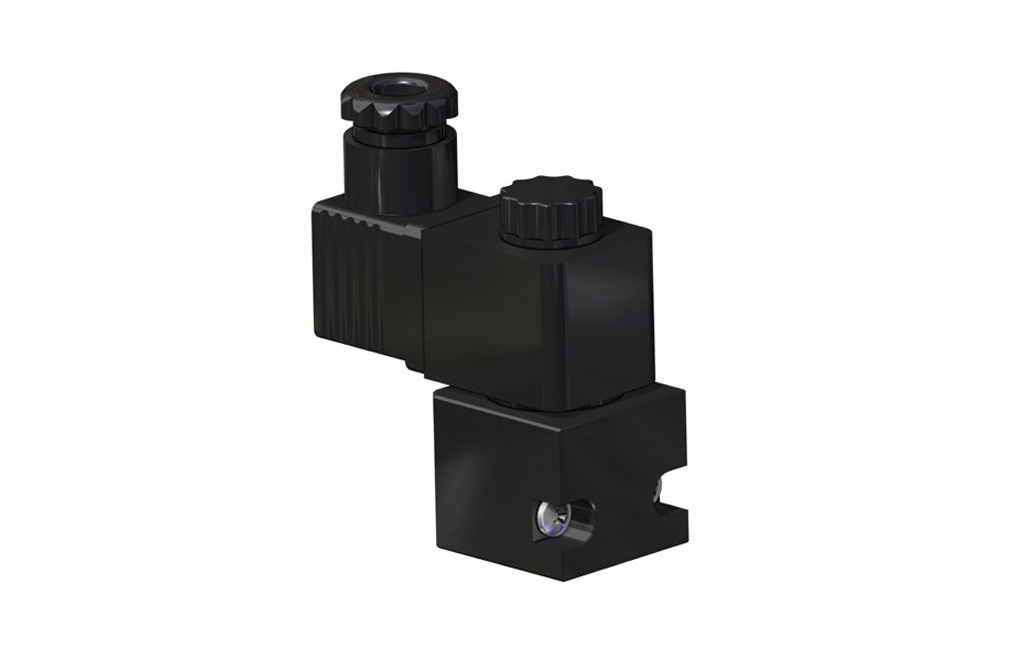

CNOMO-SPULE (MC30 - STECKER UND BUCHSE) FÜR MAGNETVENTIL ER85 - ER86 -ER8187

BESTELLNUMMER

SPULENCODE
BESCHREIBUNG
BBR92024
24 Vdc Stromversorgung
BBR91024
24 Vac 50/60 Hz Stromversorgung
BBR91110
110 Vac 50/60 Hz Stromversorgung
BBR91220
230 Vac 50/60 Hz Stromversorgung

HAUPTMERKMALE
- Leistungsaufnahme: 2 W (Gleichstrom)
- Leistungsaufnahme: 5 VA (max. 9 VA) (Wechselstrom)
- Toleranz Versorgungsspannung: ± 10 %
- Isolierklasse: Spule F (Wicklung H)
- Wirkungsgrad (duty cycle): 100 %
- Schutzart: IP65
- Elektr. Anschluss : PG 9
- Anwendungstemperatur: von - 20 bis + 60 °C

WERKSTOFFE
- Gehäuse aus technischem Kunststoff
