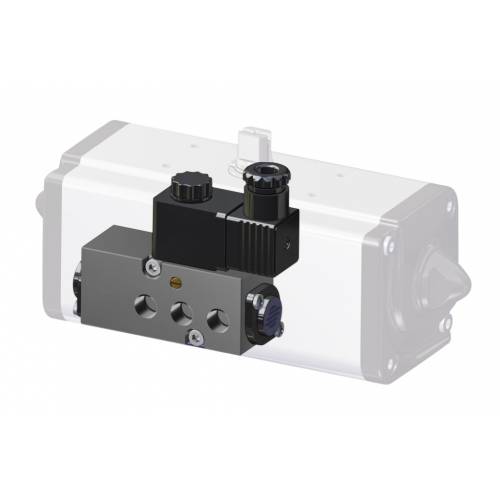

Magnetventil 3/2 - 5/2 NAMUR monostabil mit Spule

FÜR STELLANTRIEBE DAN15 bis DAN1920, SRN15 bis SRN960

Für Stellantrieb DA08 wird der Sockel NAMUR KBN10008 benötigt

HAUPTMERKMALE
- Monostabiles Magnetventil 3/2 - 5/2 mit NAMUR-Auflagefläche.
- Das Magnetventil ist für die Wahl zwischen 5/2- und 3/2-Betrieb ausgelegt, die über eine der 2 verschiedenen Magnetventil-Anschlussplatten realisiert wird.
- Integriertes Umluftsystem (ETS) im 3/2-Betrieb
- Spule MC30 Stecker und Buchse
- Leistungsaufnahme Gleichstrom: 2 W
- Leistungsaufnahme Wechselstrom: 5 VA (max 9 VA)
- Versorgungsspannungstoleranz: ± 10%
- Spulenisolationsklasse: H
- Schutzart mit Stecker: IP65
- Elektr. Anschluss: PG 9

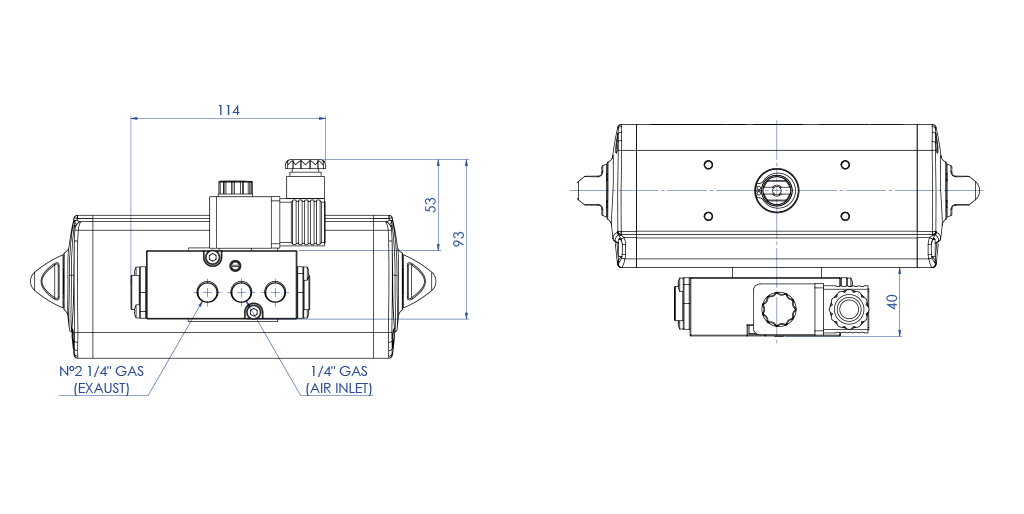

- Pneumatische Anschlüsse: 1/4" Zulauf; 1/4" Ablauf ISO 228
- Manuelle bistabile Schneckensteuerung.
- Betriebsdruck: von 3 bis 10 bar
- Umgebungstemperatur: von -20 bis + 80 °C
- Durchfluss: 1000 l/min (bei ∆p = 1 bar)

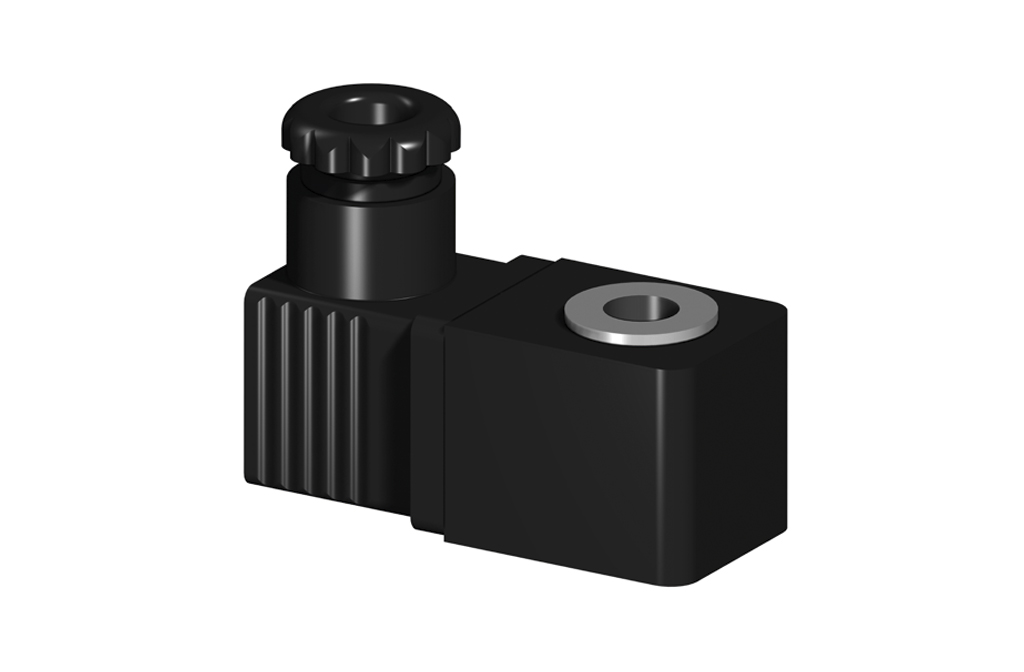

SPULE (MC30 - STECKER UND BUCHSE) FÜR MAGNETVENTIL ER8188

BESTELLNUMMER

SPULENCODEBESCHREIBUNG
BBR22024
24 Vdc Stromversorgung
BBR21024
24 Vac 50/60 Hz Stromversorgung
BBR21110
110 Vac 50/60 Hz Stromversorgung
BBR21220
230 Vac 50/60 Hz Stromversorgung

HAUPTMERKMALE
- Leistungsaufnahme: 2 W (Gleichstrom)
- Leistungsaufnahme: 5 VA (max. 9 VA) (Wechselstrom)
- Toleranz Versorgungsspannung: ± 10 %
- Isolierklasse Spule: H
- Wirkungsgrad (duty cycle): 100 %
- Schutzart: IP65
- Elektr. Anschluss: PG 9
-  Anwendungstemperatur: von - 20 bis + 80 °C

WERKSTOFFE
- Gehäuse aus technischem Kunststoff
- Spulen: Beschichtetes Kupfer Klasse H
