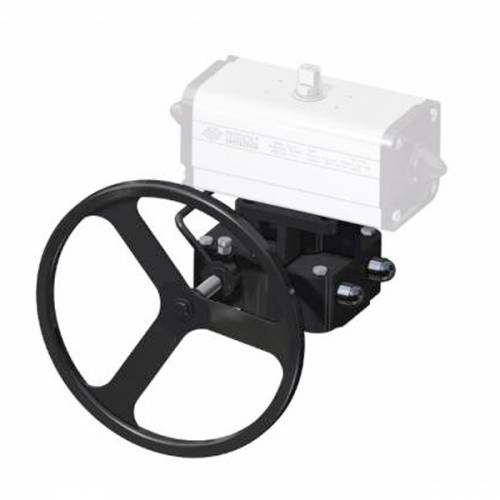

Aluminium-Reduzierstück mit abnehmbarem Handrad

ALUMINIUM-REDUZIERSTÜCK MIT ABNEHMBAREM HANDRAD FÜR STELLANTRIEBE BIS DAN 720 / SRN 360

HAUPTMERKMALE
- Dieser Stellantrieb wurde entwickelt, um bei einer Störung oder einem Stromausfall (Druckluft) an Ventilen, die von einem pneumatischen Dreh-Stellantrieb mit einer 1/4-Umdrehung gesteuert werden, eine Notfall-Bedienung zu ermöglichen. Der Stellantrieb wird zwischen Ventil und pneumatischem Stellantrieb montiert. Bei abgeschaltetem Stellantrieb steuert der Stellantrieb das Ventil direkt. Der eingesetzte Stellantrieb ermöglicht den Notfall-Betrieb durch Ziehen des Stellantriebs und damit des Ventilkegels. Darüber hinaus ermöglicht er immer die manuelle Betätigung des Ventils, wenn der pneumatische Stellantrieb wegen einem eventuellen Austausch oder einer Reparatur entfernt werden muss.
- Schutzart IP65
- Betriebstemperatur - 20 bis + 80 °C

WERKSTOFFE
- Gehäuse: Aluminiumlegierung G-AISi10Mg
- Zahnrad: Gusseisen GJS 400 - 15
- Schneckenwelle: C45-Stahl
- Welle: C45-Stahl
- Handrad: Stahl S235JR

MAXIMALES DREHMOMENT AM GETRIEBEAUSGANG
RFDA0B1114
280 Nm
RFDA0B1414
280 Nm
RFDB0D1717
270 Nm
RFDC0F2222
530 Nm
RFDD122727
740 Nm

Reduzierstück mit Handrad am Stellantrieb mit Doppel-/Einfachwirkung

ABSCHALTUNG
Den Knauf (2) nach außen ziehen und gleichzeitig den Hebel (1) nach oben drehen, zwischenzeitlich den Knauf (2) loslassen und sicherstellen, dass er in die Ausgangsposition zurückkehrt (ein Klicken ist hörbar), an dieser Stelle kann sich der Hebel (1) nicht mehr drehen, das Untersetzungsgetriebe ist ausgerastet und das Handrad (3) dreht im Leerlauf.

EINSCHALTUNG
Zum Einschalten wie zuvor beschrieben vorgehen, jedoch den Hebel (1) von oben nach unten drehen; an dieser Stelle wird das Reduzierstück eingesetzt und kann mit dem Handrad (3) manuell bedient werden.

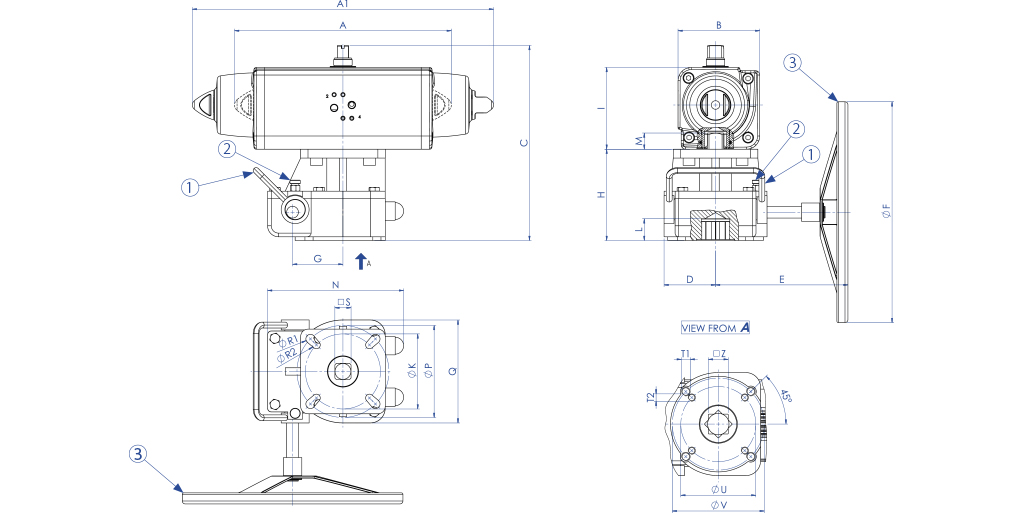

MASSTABELLE
UNTERSETZUNGSGETRIEBE RFDA0B1414  RFDB0D1717  RFDB0D1717  RFDC0F2222  RFDC0F2222RFDC0F2222  RFDD122727RFDD122727
BAUSATZ STELLANTRIEB
KCF072623  KCF072623  KCF072623  KCF102726  KCF102726  KCF102726  KCF124042  KCF124042
STELLANTRIEB  DAN0060 F05-F07DAN0106 F05-F07DAN0120 F05-F07DAN0180 F07-F10DAN0240 F07-F10  DAN0360 F07-F10DAN0480 F10-F12  DAN0720 F10-F12
STELLANTRIEB  SRN0030 F05-F07
SRN0053 F05-F07
SRN0060 F05-F07SRN0090 F07-F10SRN0120 F07-F10  SRN0180 F07-F10SRN0240 F10-F12  SRN0360 F10-F12
A  mm.198237244,1289,9313,6339,3387,6  433,1
A1  mm.258,8304,2338,5393,7409,6 474520,5  613
B  mm.70,483,387107,5111,1118134,9  148
C  mm.190,4221,3  225261,5265,1 272326,9  340
D  mm.4562,562,5707070  95  95
E  mm.130150150180180  180300  300
ØF  mm.200200200400400  400400  400
G  mm.4452526565  6585  85
H  mm.100118118124124  124162162
I  mm.70,483,387107,5111,1118134,9148
L mm.16,321,521,526,526,5
26,529,5  29,5
M  mm.1417172222  2227  27
N  mm.125150150185185  185230  230
ØK  mm.507070102102  102--
ØP  mm.70102102125125  125125  125
Q  mm.90125125140140  140190  190
ØR1  mm.8,5111112,512,5  12,5
12,512,5
ØR2  mm.6,58,58,510,510,5  10,5--
□ S mm.1417172222  2227  27
T1  mm.M8M10M10M12M12  M12
M12  M12
T2 mm.M6M8M8M10M10  M10
-  -
ØU
507070102102  102
-  -
ØV
70102102125125  125  125125
□ Z
1417172222  22  27 27


Die Abmessungen der pneumatischen Stellantriebe wurden unter Berücksichtigung eines Mindest-Versorgungsdrucks von 5,6 bar (g) festgelegt. Für vom Standard abweichende Drücke wenden Sie sich bitte an das Verkaufsbüro.

MASSTABELLE
UNTERSETZUNGSGETRIEBE RRD04EG0EG 0000000381004  RRD06FH0GH 0000000421004  RRD06FH0GH 0000000421004  RRD08HL0HL 0000000351004  RRD08HL0HL 0000000351004RRD08HL0HL 0000000381004
 RRD09LM0LM 0000000351004
BAUSATZ STELLANTRIEB DA-UNTERSETZUNGSGETRIEBE
KCF145371
 KCF145163 KCF165164 KCF165165  KCF165165KCF255166
 KCF255168
BAUSATZ STELLANTRIEB SR-UNTERSETZUNGSGETRIEBE

KCF165165
STELLANTRIEB  DAN0960 F10-F12
DAN1440 F14DAN1920 F14DA2880 F16
DA3840 F16
DA5760 F25
DA8000 F25
STELLANTRIEB  SRN0480 F10-F12
SRN0720 F14
SRN0960 F14
SR1440 F16SR1920 F16
SR2880 F16
SR4000 F25
A  mm.223280280447447447433
B  mm.358410432568523,5568603
C  mm.306356356444444444461
D  mm.479,3567,16016677188851044
D1  mm.648,279882870897512011371
ØE  mm.600700700500500600500
F  mm.85127127162162162183
G  mm.57626272727261
ØH  mm.547575909090140
I  mm.58,379,979,997,497,497,4147,6
ØJ  mm.102125125165165165254
ØK  mm.140165165254254254298
ØL  mm.-------
M  mm.M10M12M12M20M20M20M16 (N°8)
ØN  mm.M16M20M20M16 (N°8)
M20 (N°8)M16(N°8)
M20 (N°8)
P  mm.-------
F/F ISO 5211  F10/F14
F12/F16
F12/F16
F16/F25
F16/F25
F16/F25
F25/F30
ØQ  mm.75102102130130130180
R  mm.2776664
S  mm.699999121121121134
MAX STEM HEIGHT mm.669292113
11311390
Weight (DA)  Kg.  397887140144177210
Weight (SR)  Kg.  40,57887155160210230
