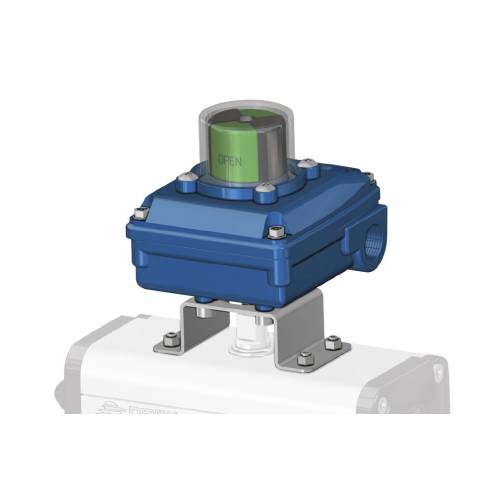

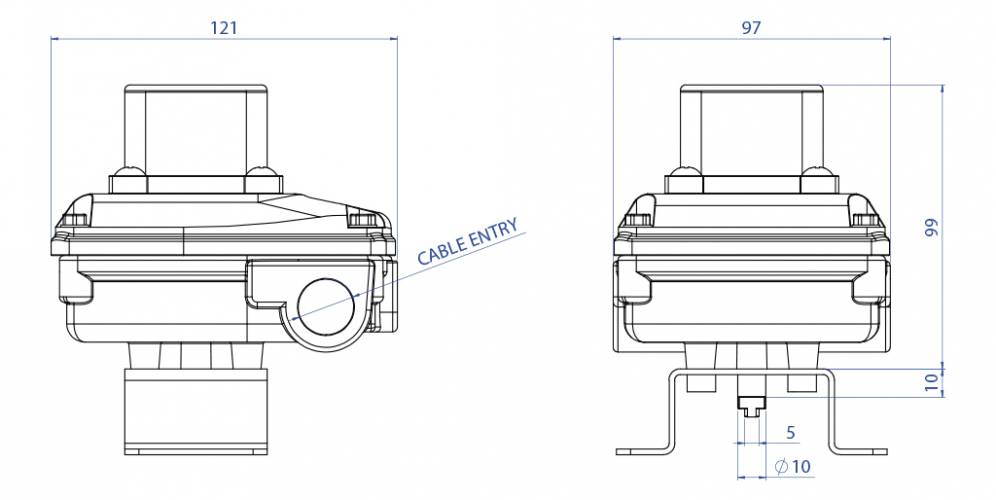

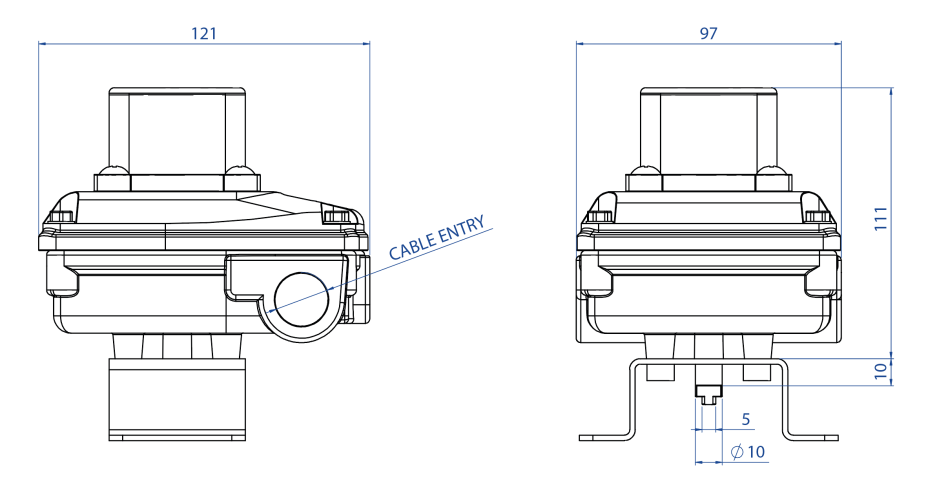

KS1L aus Aluminium mit optischer Anzeige

KS1L aus Aluminium mit optischer Anzeige

HAUPTMERKMALE
- Entwickelt, um die visuelle und elektrische Position jedes Ventils auch aus großer Entfernung leicht zu überprüfen.
- Gebaut nach Norm VDI/VDE 3845 (EN15714-3)
- Kann im Inneren zwei Signal-Endschalter enthalten, sowohl des mechanischen Typs "SPDT [Wechselschalter]" als auch Näherungsschalter.
- Präzise Einstellung der Nocken durch "Keilwellen".
- Klemmenblock mit 8 Anschlüssen
- 2 elektrische Anschlüsse mit Gewinde für Klemmkorb
- STD-Betriebstemperatur: von - 20 bis + 80 °C (NBR).
- Schutzart: IP 67.

WERKSTOFFE
- Gehäuse und Deckel: Aluminiumdruckguss mit niedrigem Kupferanteil, zweifach mit blauer Epoxidfarbe* beschichtet.
- Anzeige: Polycarbonat und ABS
- Schaft: Rostfreier Stahl
- Schrauben: Rostfreier Stahl

* Auf Anfrage auch in Inox-Stahl CF8M.

ZERTIFIZIERUNGEN
- CE-Konformitätserklärung auf Anfrage.
- ATEX II 3D-Version auf Anfrage.
- Zertifikat bis SIL 2

ARTEN VON ENDSCHALTERN, DIE IN DER KS1L-BOX ENTHALTEN SIND

CODE*BESCHREIBUNG
VERSIONELEKTRISCHER ANSCHLUSS
M0 Elektromechanische SPDT-Mikroschalter mit Silberkontakten (OMRON SS-5)
Max: 250 Vac 3A - 125 Vac 5A
Serienmäßig
M1 Elektromechanische SPTD-Mikroschalter mit Goldkontakten (OMRON SS-01)
Max: 125 Vac 0.1A - 30 Vdc 0.1A
Auf Anfrage
H1 Hermetisch dichte magnetische Mikro-Näherungsschalter SPDT (HAMLIN 59140)
Max: 120 Vac 0.18A - 175 Vdc 0.25A
Auf Anfrage
60 2-Leiter NAMUR-Mikro-Näherungsschalter P + F SJ 3,5 N, NC, Nennspannung 8,2 V, (Betriebsspannung 5 bis 25 V)
EEx ia IIC T6
Auf Anfrage
70 NAMUR 2-Leiter Mikro-Näherungsschalter P + F NJ2 V3 N, NC, 8 V
EEx ia IIC T6
Auf Anfrage
73 Verstärkte 3-Leiter Mikro-Näherungsschalter PNP NO P + F NBB2 V3 E2,
10÷30 VDC; 100 mA - Betriebsstrom 0 - 100 mA
Auf Anfrage
75 Verstärkte 2-Leiter Mikro-Näherungsschalter IFM IS 5026
5÷36 Vdc; 4÷200 mA
Auf Anfrage
78 NAMUR 2-Leiter Mikro-Näherungsschalter P+F NCB2 V3 NO, NC Nennspannung 8,2 V
EEx ia IIC T6
Auf Anfrage

* Der Code für die verwendete Endschalterart erscheint im Code auf der Verpackung an 6. und 7. Stelle.

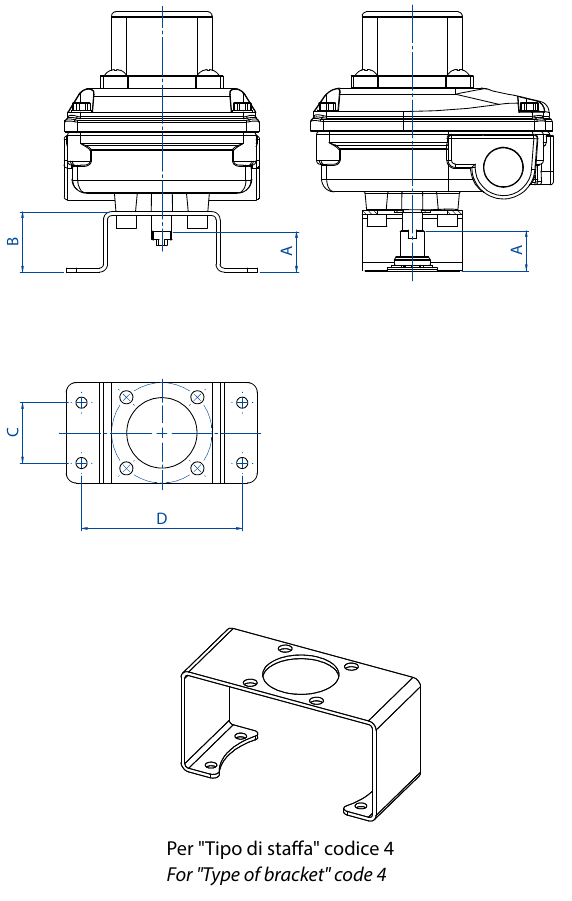

ANSCHLUSSBÜGEL ZWISCHEN STELLANTRIEB UND ENDSCHALTERBOX
KS1L

BÜGELART*
BESCHREIBUNG
Anschluss NAMUR 25 x 50 x 20* (*20 = Stellantriebswellenhöhe, Maß A im Bild)
Anschluss NAMUR 30 x 80 x 20* (*20 = Stellantriebswellenhöhe, Maß A im Bild)
Anschluss NAMUR 30 x 80 x 30* (*30 = Stellantriebswellenhöhe, Maß A im Bild)
Anschluss NAMUR 30 x 80 x 30* (*30 = Stellantriebswellenhöhe, Maß A im Bild)
Anschluss NAMUR 30 x 130 x 30* (*30 = Stellantriebswellenhöhe, Maß A im Bild)

*Der Bügel erscheint im letzten Zeichen des Codes der Box des Endschalters. Um nur den Bügel zu bestellen, verwenden Sie bitte den OMAL-Code.

FÜR STELLANTRIEBE AUS ALUMINIUM
ABMESSUNG DAN15÷DAN120
SRN15÷SRN60
 DAN180÷DAN960
SRN90÷SRN480
DAN1440÷DAN1920
SRN720÷SRN960
 DA2880÷DA8000
SR1440÷SR4000
Artikelnummer  KCPL1015  KCPL1060  KCPL2060  KCPL1A04
Bügelart
 3  4
A (mm)  20  30  30  30
B (mm)  30  40  40  40
C (mm)  30  30  30  30
D (mm)  80  80  80  130

FÜR STELLANTRIEBE AUS EDELSTAHL
ABMESSUNG  DA15**÷DA30**
SR15**
DA60
SR30
DA120÷DA960
SR60÷SR480
 DA1440÷DA1920
SR720÷SR960
Artikelnummer  KCPL0015  KCPL1060  KCPL2060
Bügelart
0  0   4
A (mm)  20  20  30  30
B (mm)  30  30  40  40
C (mm)  25  25  30  30
D (mm)  50  50  80  80


** Nach Verwendung des Übergangs für den Stellantrieb KBVI4015

GEWINDE DES KLEMMKORBS DER BOX
Gewindeart des Klemmkorbs***
 Beschreibung    Hinweise
 1/2” NPT  AUF ANFRAGE
 M 20x1,5  STANDARD

*** Die Art des Gewindes wird im achten Zeichen des Codes der Box angegeben.
KLEMMKÖRBE: Nicht im Lieferumfang enthalten
