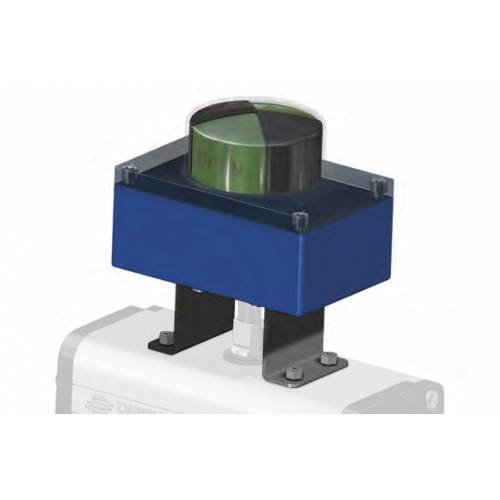

HAUPTMERKMALE
- Entwickelt, um die visuelle und elektrische Position jedes Ventils auch aus großer Entfernung leicht zu überprüfen.
- Gebaut nach Norm VDI/VDE 3845 (EN15714-3)
- Kann im Inneren zwei Signal-Endschalter enthalten, sowohl des mechanischen Typs "SPDT [Wechselschalter]" als auch Näherungsschalter.
- Die Betätigungsnocken des Endschalters sind schlupffrei, da die Verstellung durch Nuten an der Lagerwelle ohne Befestigungsschrauben oder sonstiges Werkzeug gewährleistet ist.
- Die Vorverdrahtung erfolgt mit nummerierten Klemmen: 6 für die beiden Mikroschalter und zusätzliche Pole für eventuelle Verdrahtungen des Magnetventils (siehe Schaltpläne).
- 2 elektrische Anschlüsse mit Gewinde für Klemmkorb
- Betriebstemperatur:
von - 20 bis + 80 °C (Standard);
von - 20 bis + 70 °C für Endschalter der Codes "23" und "73".
- Schutzart: IP 67.
WERKSTOFFE
- Gehäuse: Aluminiumdruckguss mit Polyesterpulver beschichtet.
- Abdeckung und Anzeige: UV-beständiges und selbstverlöschendes Polycarbonat der Klasse V0.
- Schaft: Rostfreier Stahl
- Schrauben: Rostfreier Stahl
ZERTIFIZIERUNGEN
- CE-Konformitätserklärung auf Anfrage.
- Zertifikat bis SIL 3
IN DEN KSSB - KSSF-BOXEN ENTHALTENE ENDSCHALTERARTEN
CODE* | BESCHREIBUNG | VERSION | ELEKTRISCHER ANSCHLUSS |
---|---|---|---|
01 | Elektromechanische SPDT-Mikroschalter mit Silberkontakten (CHERRY) Max: 250 Vac 5A -24 Vdc 3A; Min: 250 Vac 50 mA - 24 Vdc 50 mA. (ohmsche Last) | Serienmäßig | |
03 | Elektromechanische SPTD-Mikroschalter mit Goldkontakten (CHERRY) Max: 250 Vac 0,1 mA - 30 Vdc 0,5 mA | Auf Anfrage | |
1F | Elektromechanische DPDT-Mikroschalter mit Silberkontakten (jede Nocke betätigt gleichzeitig 2 SPDT-Mikroschalter) (CHERRY) Max: 250 Vac 5A - 24 Vdc 5A; Mindest: 24 Vdc 50 mA | Auf Anfrage | |
23 | Verstärkte 3-Leiter Näherungs-Mikroschalter NO P + F NBN4 12GM50 E2, PNP 10÷30 Vdc; 200 mA | Auf Anfrage | |
73 | Verstärkte 3-Leiter Mikro-Näherungsschalter PNP NO P + F NBB2 V3 E2, 10÷30 VDC; 100 mA - Betriebsstrom 0 - 100 mA | Auf Anfrage | |
75 | Verstärkte 2-Leiter Mikro-Näherungsschalter IFM IS 5026 5÷36 Vdc; 4÷200 mA | Auf Anfrage | |
T0 | Analogsignal 4 - 20 mA Stromversorgung 13 bis 30 Vdc, Linearität +/- 0,5 % des Skalenendwertes. Direkte oder umgekehrte Aktion Prozesslogik nach ASIC-CMOS. | Auf Anfrage |
ANSCHLUSSBÜGEL ZWISCHEN STELLANTRIEB UND ENDSCHALTERBOX
KSSB - KSSF
BÜGELART* | BESCHREIBUNG |
---|---|

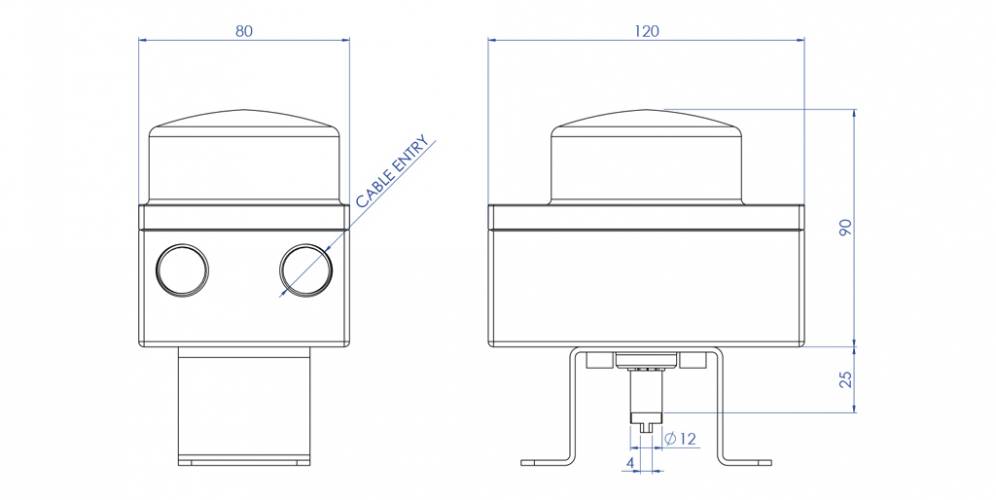

0 | Anschluss NAMUR 25 x 50 x 20* (*20 = Stellantriebswellenhöhe, Maß A im Bild) |
1 | Anschluss NAMUR 30 x 80 x 20* (*20 = Stellantriebswellenhöhe, Maß A im Bild) |
3 | Anschluss NAMUR 30 x 80 x 30* (*30 = Stellantriebswellenhöhe, Maß A im Bild) |
4 | Anschluss NAMUR 30 x 80 x 30* (*30 = Stellantriebswellenhöhe, Maß A im Bild) |
5 | Anschluss NAMUR 30 x 130 x 30* (*30 = Stellantriebswellenhöhe, Maß A im Bild) |
FÜR STELLANTRIEBE AUS ALUMINIUM | ||||
---|---|---|---|---|
ABMESSUNG | DAN15÷DAN120 SRN15÷SRN60 | DAN180÷DAN960 SRN90÷SRN480 | DAN1440÷DAN1920 SRN720÷SRN960 | DA2880÷DA8000 SR1440÷SR4000 |
Artikelnummer | KCPN1015 | KCPN1060 | KCPN2060 | KCPN1A04 |
Bügelart | 1 | 3 | 4 | 5 |
A (mm) | 20 | 30 | 30 | 30 |
B (mm) | 45 | 55 | 55 | 55 |
C (mm) | 30 | 30 | 30 | 30 |
D (mm) | 80 | 80 | 80 | 130 |
FÜR STELLANTRIEBE AUS EDELSTAHL | ||||
---|---|---|---|---|
ABMESSUNG | DA15**÷DA30** SR15** | DA60 SR30 | DA120÷DA960 SR60÷SR480 | DA1440÷DA1920 SR720÷SR960 |
Artikelnummer | KCPN0015 | KCPN1060 | KCPN2060 | |
Bügelart | 0 | 0 | 3 | 4 |
A (mm) | 20 | 20 | 30 | 30 |
B (mm) | 45 | 45 | 55 | 55 |
C (mm) | 25 | 25 | 30 | 30 |
D (mm) | 50 | 50 | 80 | 80 |
GEWINDE DES KLEMMKORBS DER BOX | ||
---|---|---|
Gewindeart des Klemmkorbs*** | Beschreibung | Hinweise |
1 | 1/2” NPT | AUF ANFRAGE |
2 | M 20x1,5 | STANDARD |
