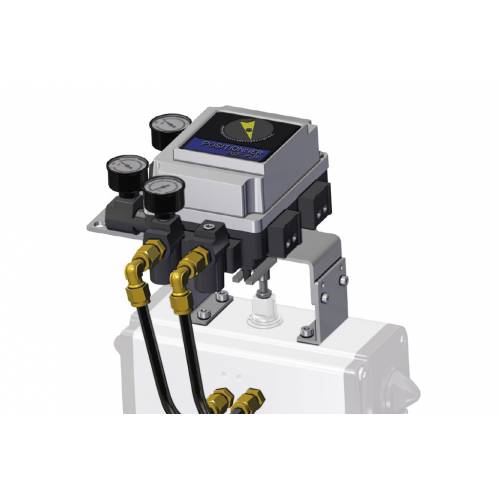

KPLPPA Pneumatischer Stellungsregler

DER STELLUNGSREGLER WIRD BEREITS KALIBRIERT VERKAUFT, WENN ER ZUSAMMEN MIT PNEUMATISCHEM STELLANTRIEB VON OMAL S.P.A. GEKAUFT WIRD, WENN EINZELN VERKAUFT, GEHT DIE KALIBRIERUNG ZU LASTEN DES KUNDEN. OMAL S.P.A. IST NICHT FÜR DAS SET-UP VERANTWORTLICH.

BESCHREIBUNG
Der pneumatische Nocken-Stellungsregler eignet sich besonders für die proportionale Ansteuerung von DA- und SR-Stellantrieben. Der Stellungsregler ist mit dem Stellantrieb über einen Bügel verbunden, der in die Stellantriebsbohrung eingerastet wird. Ein pneumatisches Regelsignal, gegeben von: Thermostat, Viskosimeter, Druckschalter usw. wird an den Stellungsregler gesendet, der basierend auf dem Wert dieses Signals den Öffnungs- oder Schließwinkel des Ventils einstellt. Der Rechts- oder Linkslauf kann ohne zusätzliche Teile geändert werden, einfach den internen Nocken umdrehen und die Anschlüsse zum Stellantrieb umkehren.

HAUPTMERKMALE

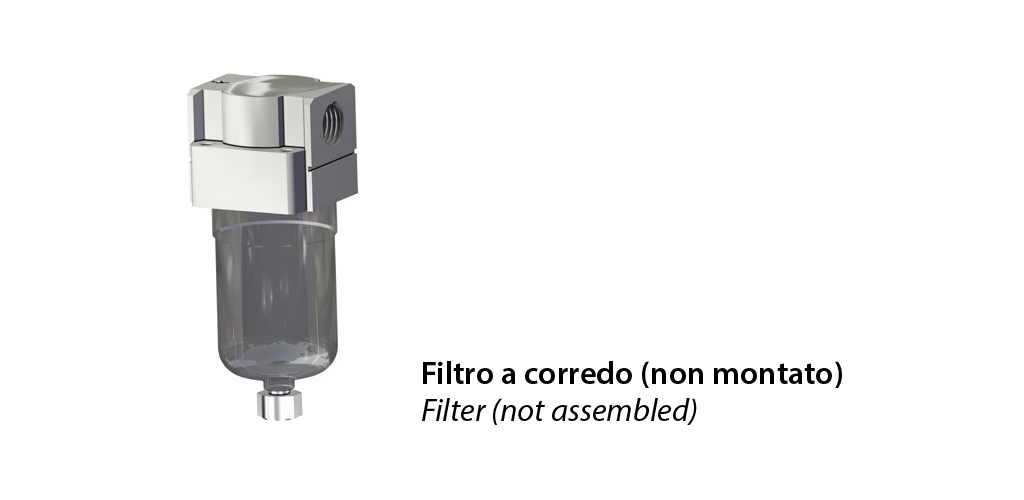

- Versorgung: nicht geölte und auf 5μ gefilterte Luft
- Steuerdruck: 0,02 - 0,1 MPa (0,2 bis 1 bar) (3 bis 15 psi)
- 3 Manometer: 2 für Leitungsdruck, 1 für Steuerdruck.
- Versorgungsanschluss: 1/4" NPT
- Eingangssignalanschluss: 1/4" Gewinde
- Schutzart: IP65 (gemäß IEC Pub. 60529)
- Empfindlichkeit: < 0,5 % F.S.
- Linearität: < ± 2 % F.S.
- Luftverbrauch: von 5 Nl/min (P = 1,4 bar) bis 11 Nl/min. (P = 4 bar)
- Betriebstemperatur: von - 20 bis + 80 °C
- Auf Anfrage erhältliche Versionen: Hochtemperatur (- 5 bis + 100 °C) - Niedertemperatur (- 30 bis + 60 °C)

ZERTIFIZIERUNGEN
- Auf Anfrage

SMC - IP5100

ANMERKUNGEN
Pneumatische und elektro-pneumatische Stellungsregler werden auf Anfrage geliefert, justiert und montiert unter Verwendung von beschichteten Aluminiumrohren und Schnellkupplungen.

Einstellung A = 0 - 90°:
- Steuerdruck 0,2 bar: geschlossene Stellung
- Steuerdruck 1 bar: offene Stellung
Einstellung D = 90 - 0°:
- Steuerdruck 0,2 bar: offene Stellung
- Steuerdruck 1 bar: geschlossene Stellung

Weitere Angaben finden Sie in der Gebrauchs- und Wartungsanleitung.

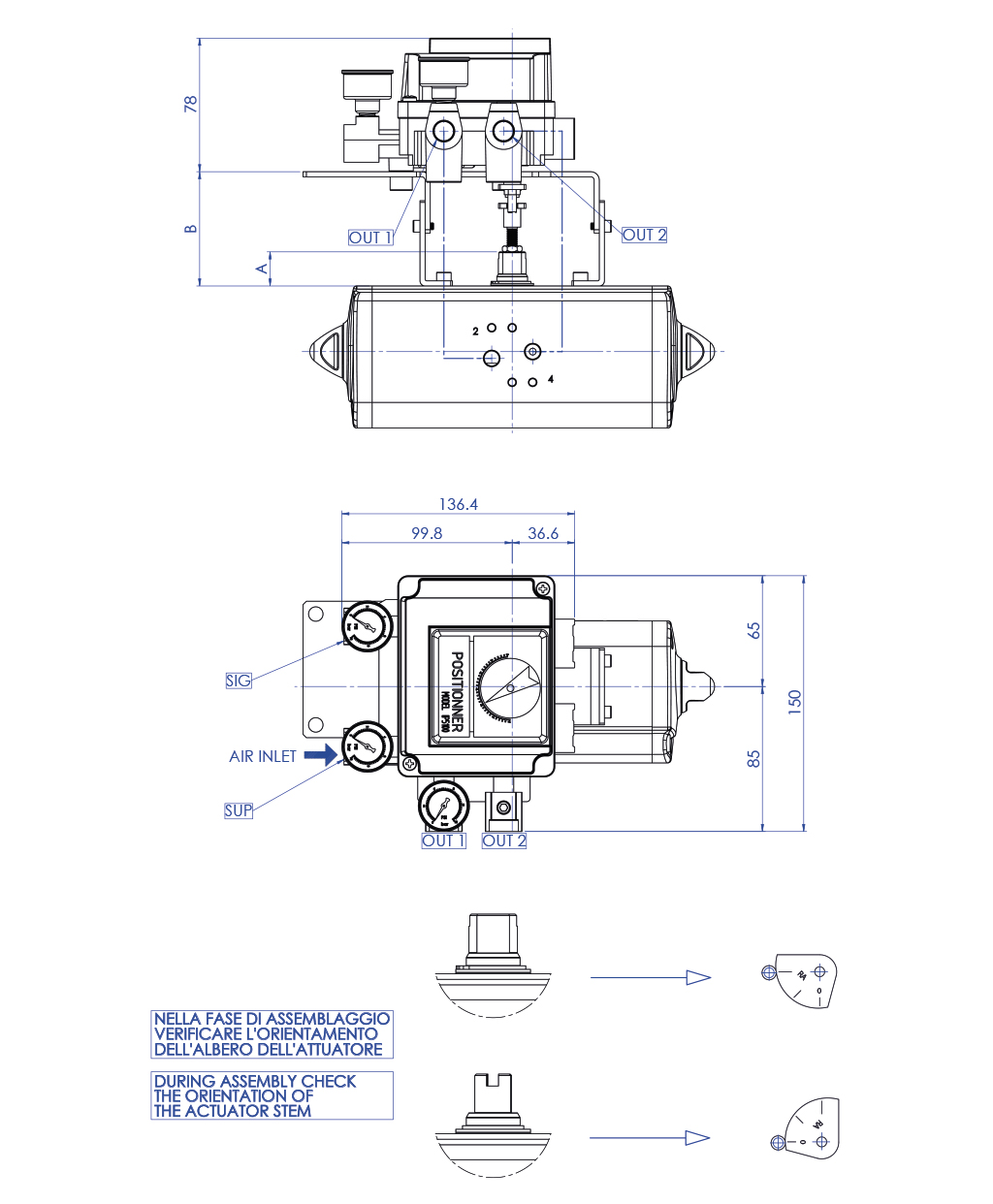

Bi-direktionaler Stellungsregler

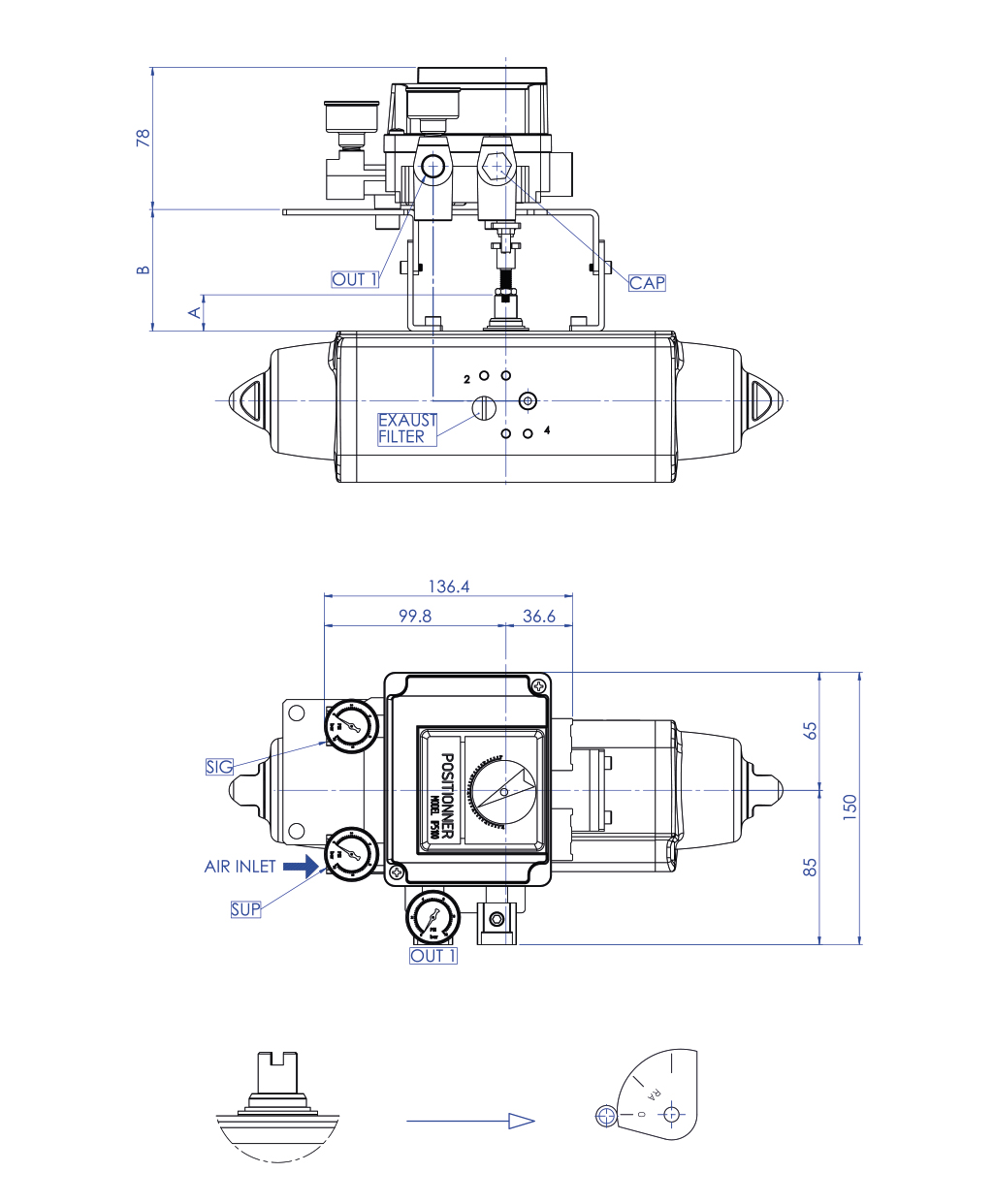

Uni-direktionaler Stellungsregler

AbmessungDAN15÷DAN120
SRN15 ÷ SRN60
DAN180÷DAN1920
SRN90÷SRN960
A (mm)2030
B (mm)6777
