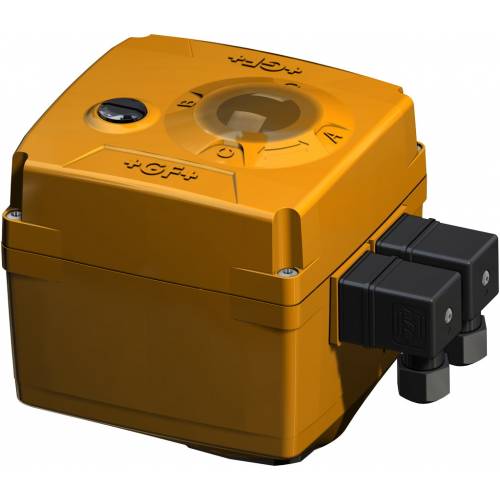

Elektrischer Schwenkantrieb EF 25-250

  • eigenschaften
  • abmessungen

TECHNISCHE DATEN
Elektrischer Schwenkantrieb, in offener/geschlossener und modulierender Anwendung verwendbar.
Wird für Armaturen mit einem Schwenkwinkel von 90° bis 180° verwendet.
Offen/Geschlossen/Zwischenstellung
Nenndrehmoment: 10-100 Nm
Spitzendrehmoment: 25-250 Nm.
Versorgungsspannung: AC 100-230 V, 50/60 Hz - AC / DC 24 V, 50/60 Hz
Toleranz der Stromversorgung ± 15%.
Schutzart IP65 (IP67 mit Kabelverschraubung und vertikaler Installation) gemäß EN 60529
Stellantriebe für Industriearmaturen EN 15714-2
Betriebstemperatur: von -10°C* bis + 50°C
Relative Luftfeuchtigkeit: max. 90% ohne Kondensation
Gehäusematerial: PP glasfaserverstärkt

* Bei niedrigeren Temperaturen -10°C und bei Feuchtigkeit muss das Heizelement aktiviert werden.

OPTIONAL AUF ANFRAGE
Stellungsregler: Strom, Spannung
Anschluss: Profibus DPI
Rückkehr in die Sicherheitsstellung: Interne Batterie, externe Stromversorgung
Zusätzliche Module: Zyklusüberwachung, Zykluszähler, Motorstromüberwachung

TECHNISCHES DATENBLATT

EF 25EF 45EF 120EF 250
Nenndrehmoment (Nm)102060100
Spitzendrehmoment (Nm)2545120250
Betriebsbelastung   100%50%50%35%
Zykluszeit bei Nenndrehmoment5 s/90°6 s/90°15 s/90°20 s/90°
Versorgungsspannung100-230 VAC, 50/60 HZ
24VAC/DC, 50/60 HZ
Nennausgangsleistung 35VA @ 100-230VAC
40VA @ 24VAC/DC
55VA @ 100-230VAC
60VA @ 24VAC/DC
50VA @ 100-230VAC
55VA @ 24VAC/DC
60VA @ 100-230VAC
65VA @ 24VAC/DC
Leistungsaufnahme  0.35A @ 100VAC
0.15A @ 230
1.7A @ 24VDC
0.55A @ 100VAC
0.24A @ 230
2.5A @ 24VDC
0.5A @ 100VAC
0.22A @ 230
2.3A @ 24VDC
0.55A @ 100VAC
0.26A @ 230
2.7A @ 24VDC
Gewicht (kg)2,12,23,65
Schwenkwinkel  max. 355 °, auf 90° eingestellt
Getestete Zyklen (bei 20°C und Nenndrehmoment)250 000100 000100 00075 000

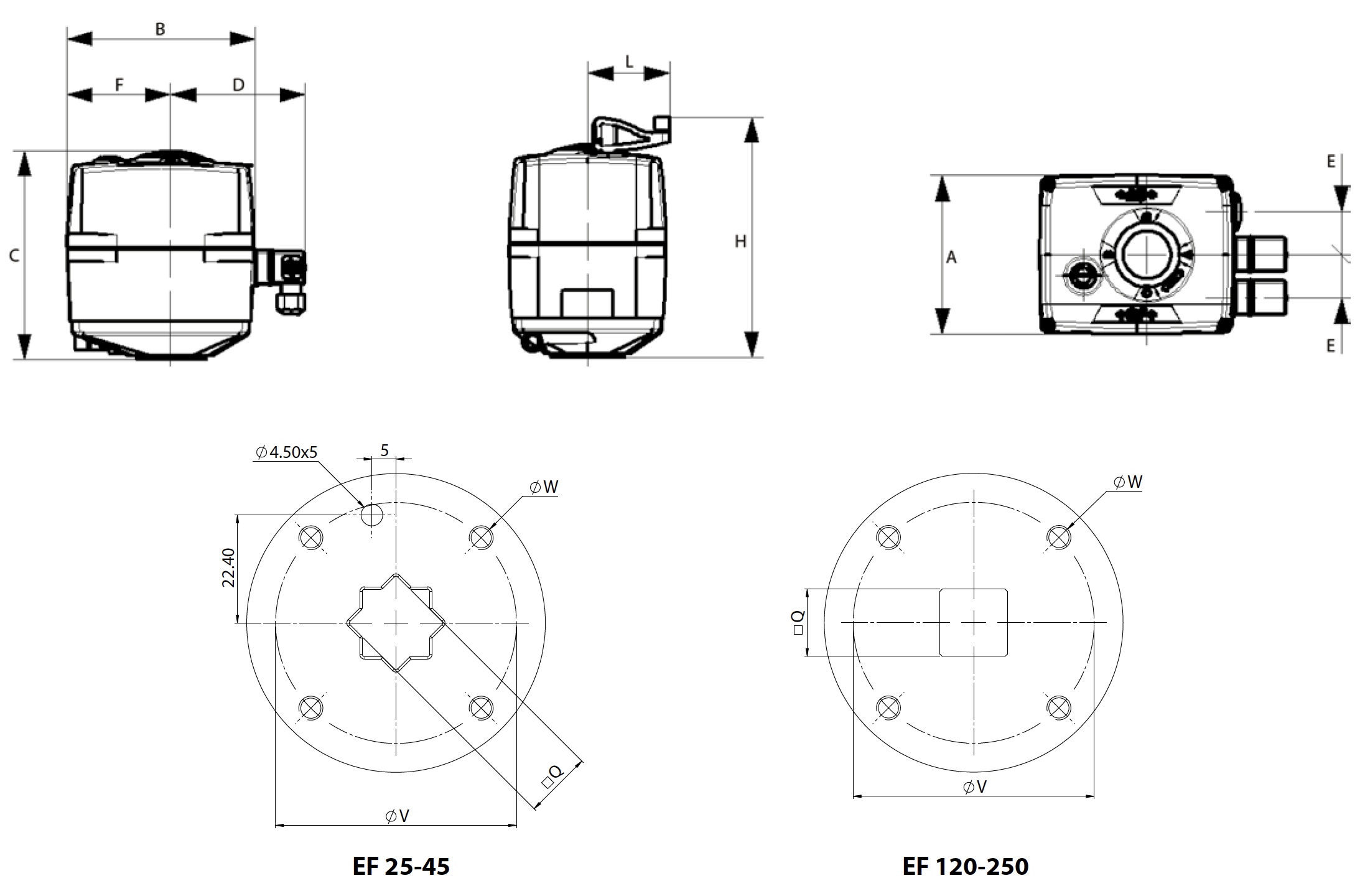

ABMESSUNGEN
